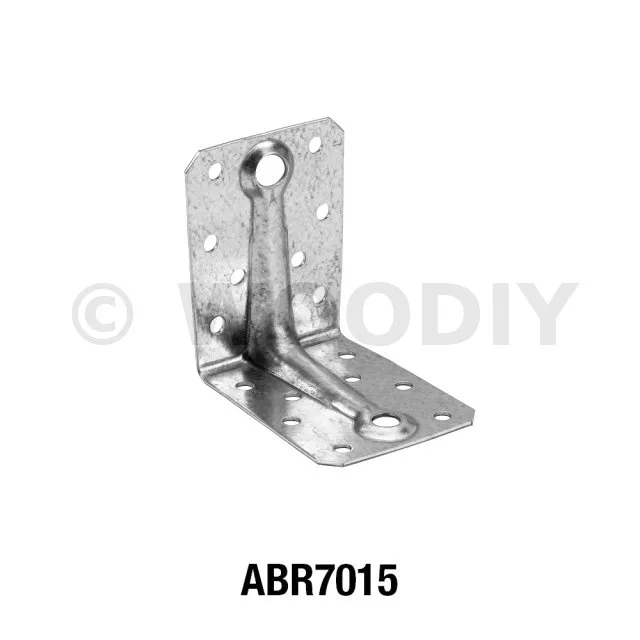

Equerre renforcée - Réf. ABR7015
- RéférenceABR7015
- Epaisseur1,5 mm
- FabricationFrançaise
- MatériauAcier galvanisé S350GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie

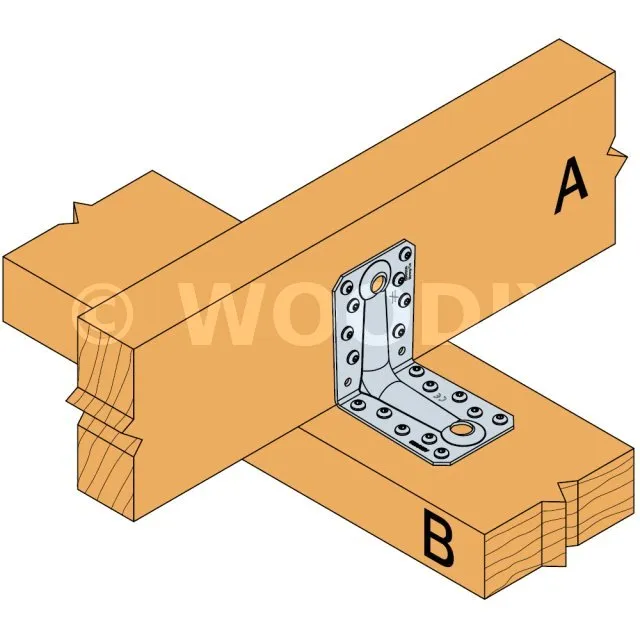

- Perçages Aile A8Ø5 - 1Ø7
- Perçages Aile B8Ø5- 1Ø9
- Fixation BOIS/BOIS - clouage totalAile A : 6 ; Aile B : 8 ; type : Pointes annelées CNA Ø4.0
- Fixation BOIS/BOIS - clouage partielAile A : 4 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0
- Profondeur70mm
Équerres renforcées (9020 7015)

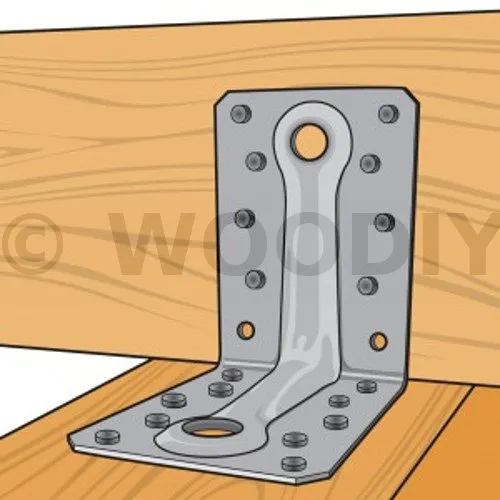

Les équerres renforcées ABR9020 et ABR7015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Matière
- ABR9020 : Acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur 2 mm),
- ABR7015 : Acier galvanisé S350GD + Z275 suivant NF EN 10346 (épaisseur 1,5 mm).
Avantages
- Grande résistance aux efforts de traction et de cisaillement,
- Grande polyvalence d’utilisation.
Application
Support
- Porteur : bois massif, bois lamellé-collé, béton, acier, ...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation

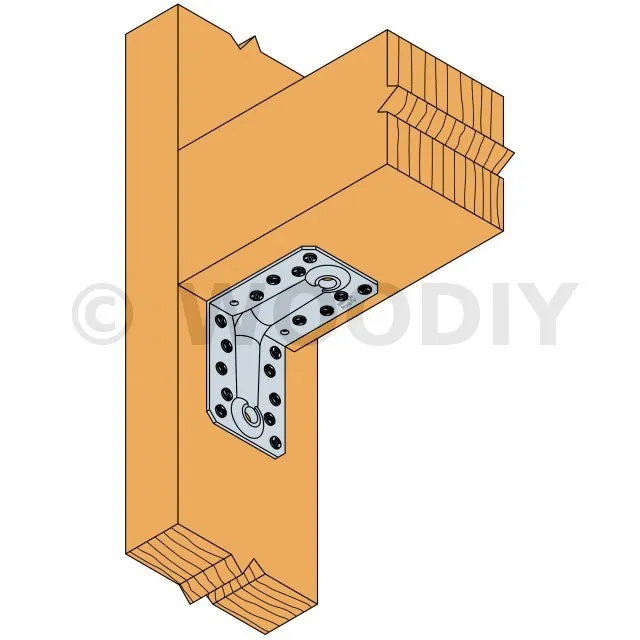

- Fixation de fermettes, lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres,...

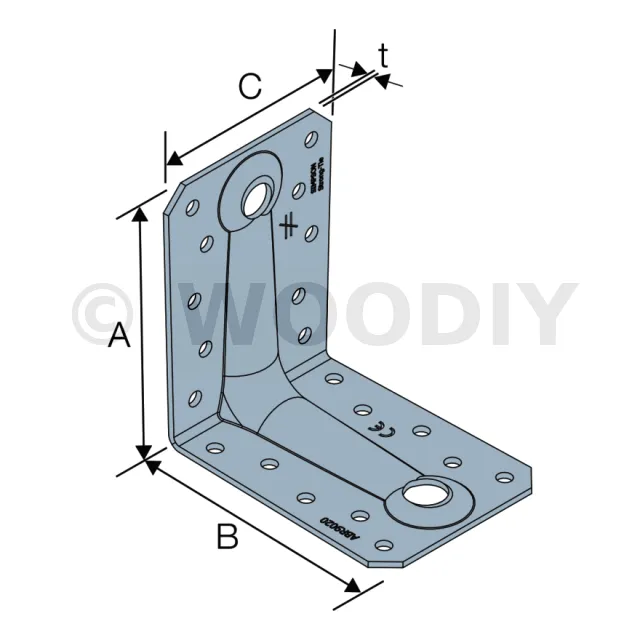

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø7 | Ø11 | Ø5 | Ø9 | Ø13 | |||
| ABR7015 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | 8 | 1 | - | ||
| ABR9020 | 88 | 88 | 65 | 2 | 10 | - | 1 | 10 | - | 1 | ||

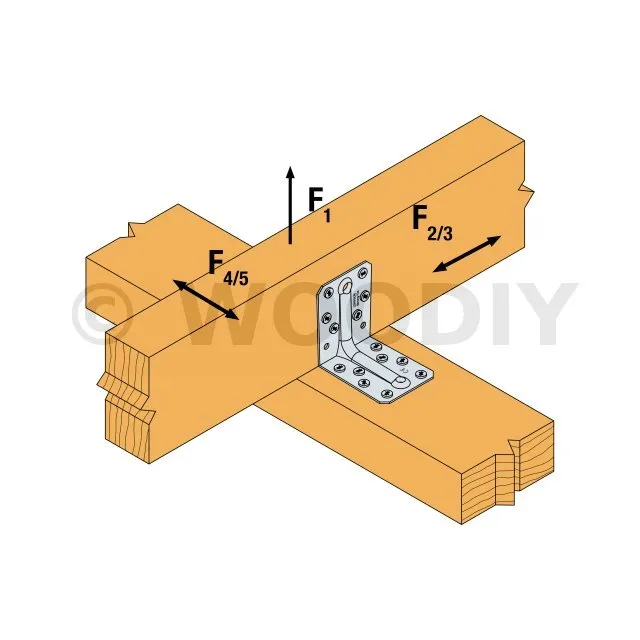

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||||
| Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | |
| ABR7015 | 6 | 8 | 5.2 | 6.1 | - | - | - | 6.6 | 7.3 | - | - | - | 4,2 / kmod^0,3 | 4,8 / kmod^0,3 |
| ABR9020 | 8 | 10 | 9.7 | 10.8 | 11.9 | 14.9 | 14.6 | 9.4 | 10.3 | 12.2 | 13 | 12.3 | 4,6 / kmod^0,7 | 4,9 / kmod^0,7 |
* b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR9020 | 4 | 6 | 4.9 | 5.9 | 7.8 | 9.8 | 5.9 | 6.5 | 7.6 | 8.1 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35CNA Ø4.0x40CNAØ4.0x50 mm ou CNAØ4.0x60 mm
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40 ou CSA Ø5.0x50
- Vis SSH010X40 ou SSH012x60
- Boulons 010 ou 012mm,
- Tirefonds 010 ou 012mm.
Sur béton :
Support béton :
- Cheville mécanique :goujon FM 753 evo M10x78
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

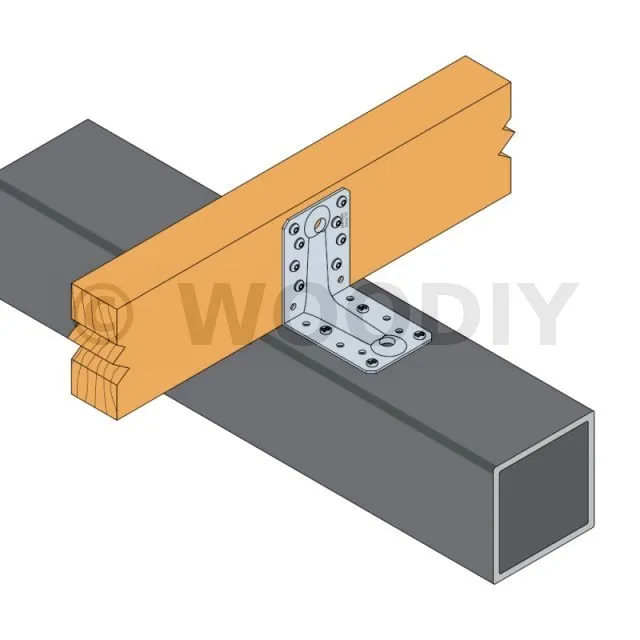

Sur acier :
Installation

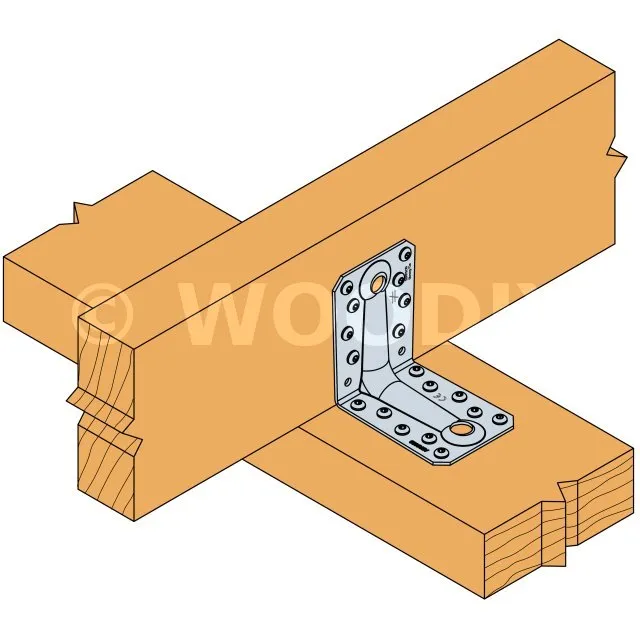

1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
