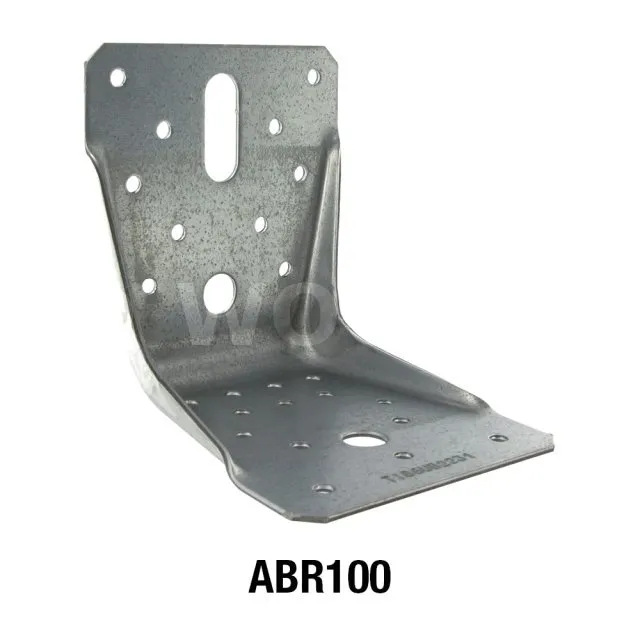

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR100
- RéférenceABR100
- Epaisseur2mm
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
- MarqueSIMPSON Strong-Tie
- Code EAN3523140934006
- Perçages Aile A1Ø12 ; 1Ø12x32
- Perçages Aile B14Ø5 ; 1Ø12

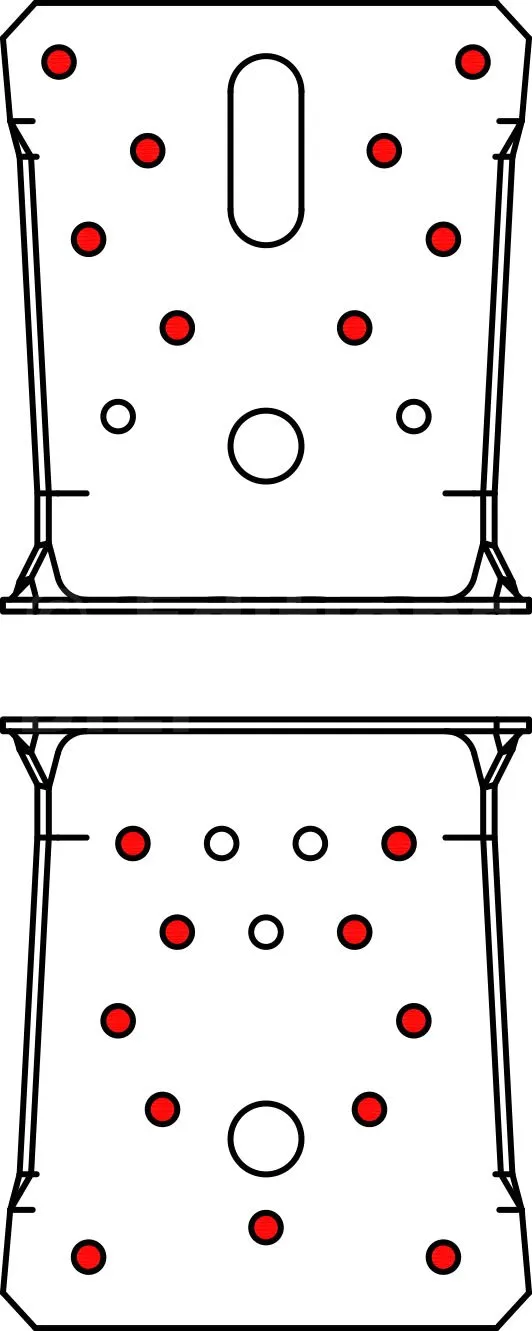

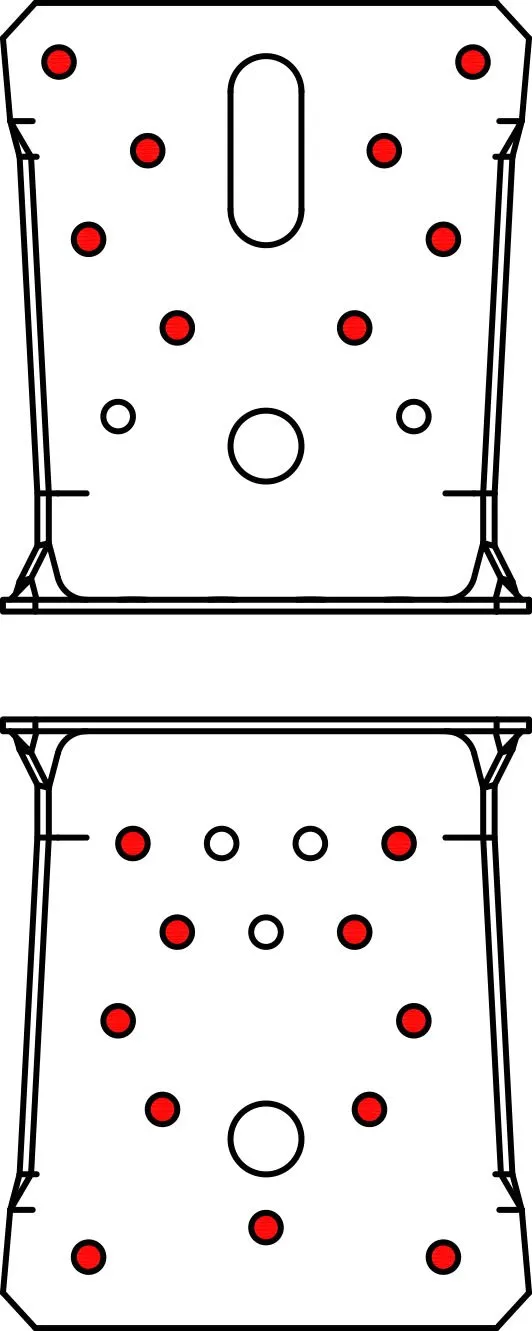

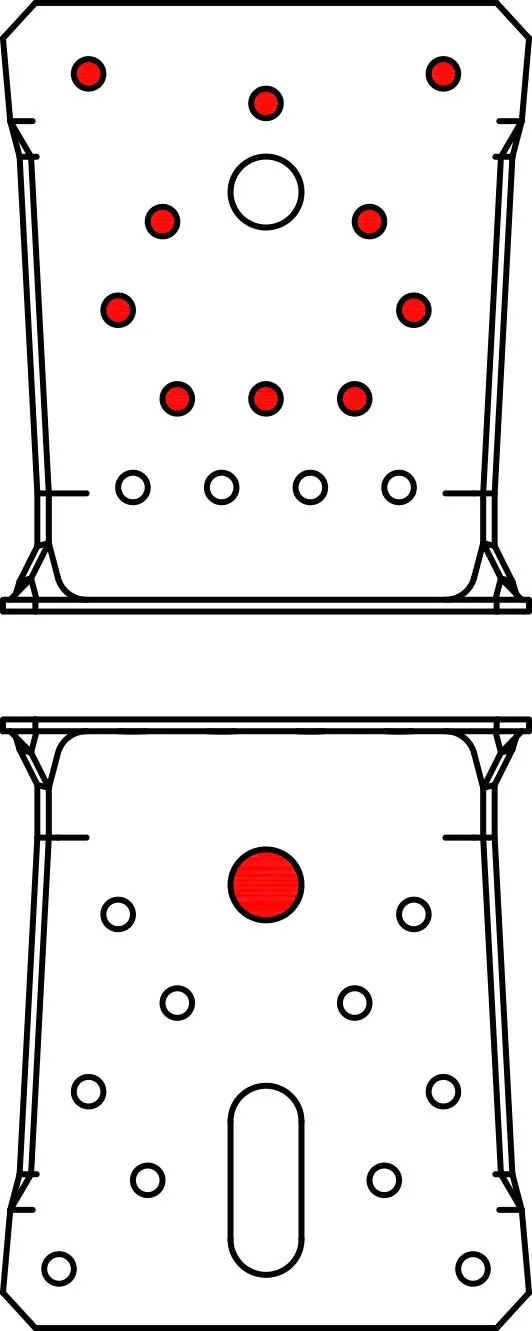

- Fixation BOIS/BOIS - clouage totalAile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

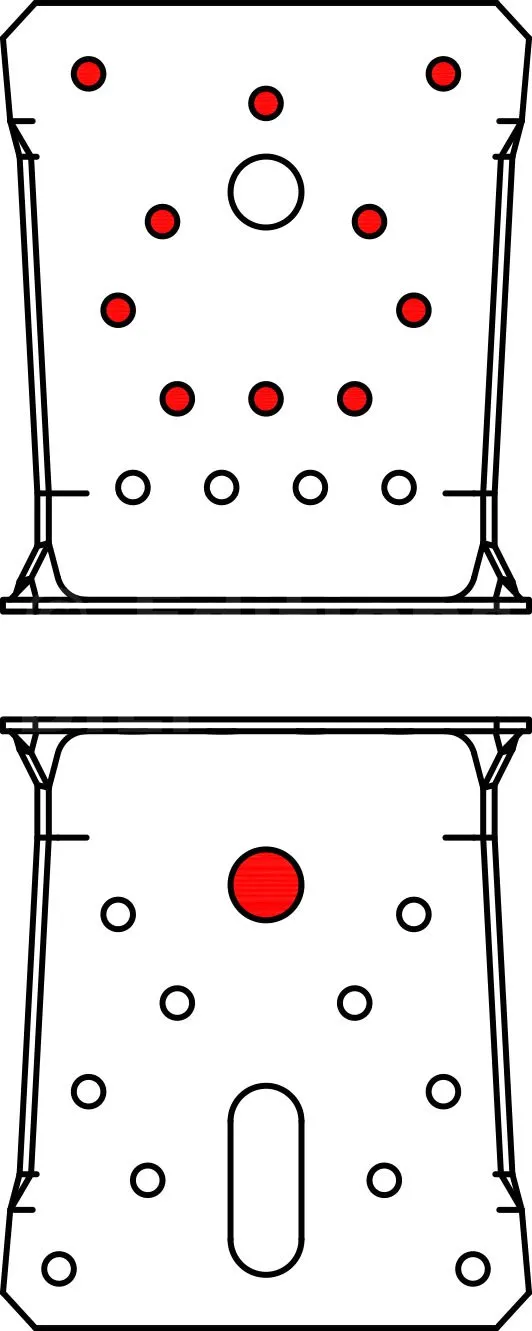

- Connexion bois sur support rigideAile A : 1 - type : boulon Ø10 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
- Profondeur100mm
Équerres renforcées ABR (9015 100)
Les équerres renforcées ABR100 et ABR9015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur 2 mm
Avantages
- Haute rigidité
- Connexion sur béton possible avec un seul ancrage
Application
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes, lisses et montants de bardage
- Fixation de préau, carport ouvert
- Ancrages de chevrons, consoles, chevêtres

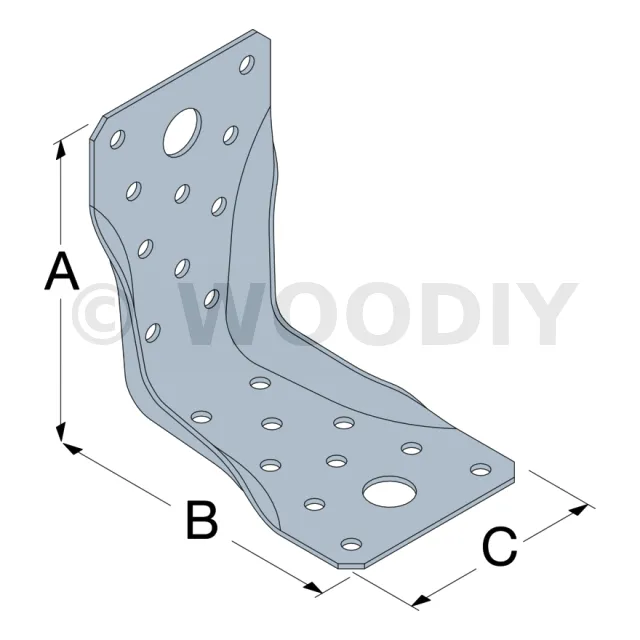

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 [mm] | Ø12 [mm] | Ø13 [mm] | Ø12x32 [mm] | Ø5 [mm] | Ø12 [mm] | Ø13 [mm] | |
| ABR9015 | 89 | 89 | 60 | 1.5 | 10 | - | 1 | - | 10 | - | 1 |
| ABR100 | 103 | 103 | 90 | 2 | 10 | 1 | - | 1 | 14 | 1 | - |

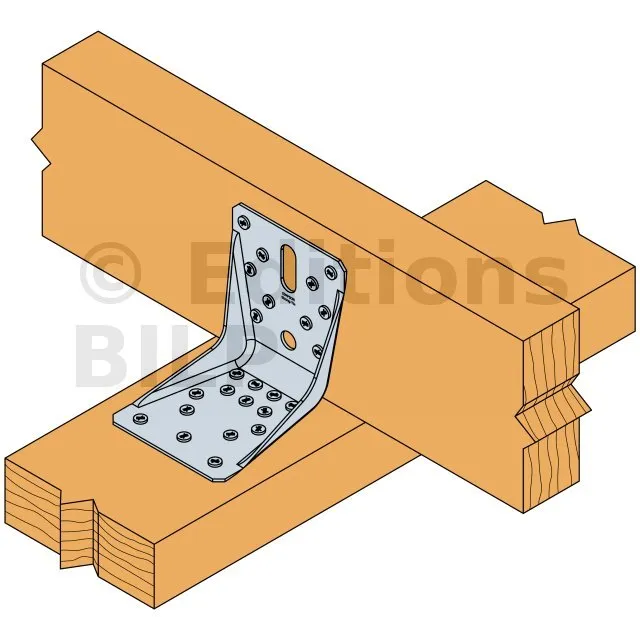

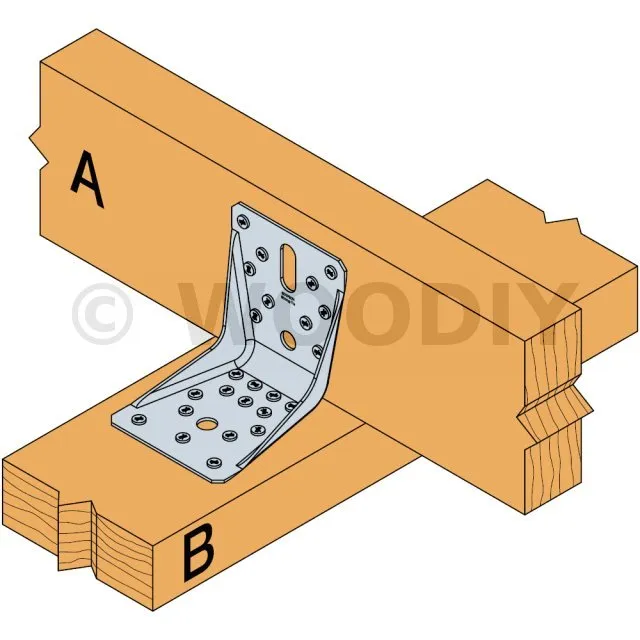

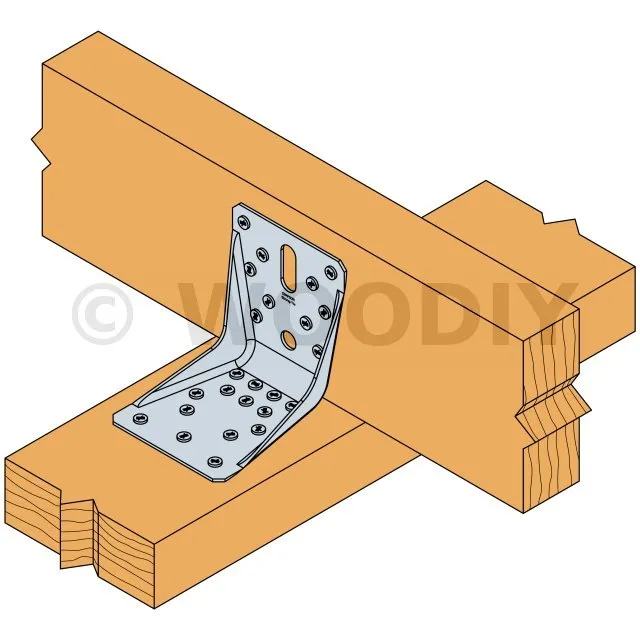

Valeurs Caractéristiques - Connexion poutre sur poutre bois C24 - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1) | |||||||||||||||
| Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA5.0x40 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CSA4.0x40 | CSA4.0x50 | CSA4.0x60 | CSA5.0x40 | |||
| ABR9015 | 8 | 10 | 3.45 | 4.1 | 5.4 | 6.6 | 13.2 | 6.3 | 7.1 | 8 | 9.6 | 10.5 | - | - | - | - | 5 /kmod^0,4 | ||
| ABR100 | 10 | 14 | 9.7 | 11.7 | 15.7 | 19.7 | min (26,7/kmod^0.2 ; 27/kmod) | 9.6 | 12.8 | 14.2 | 16.7 | 20.3 | 2.4 | 4.2 | 5.1 | 5.1 | 5.1 | ||
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

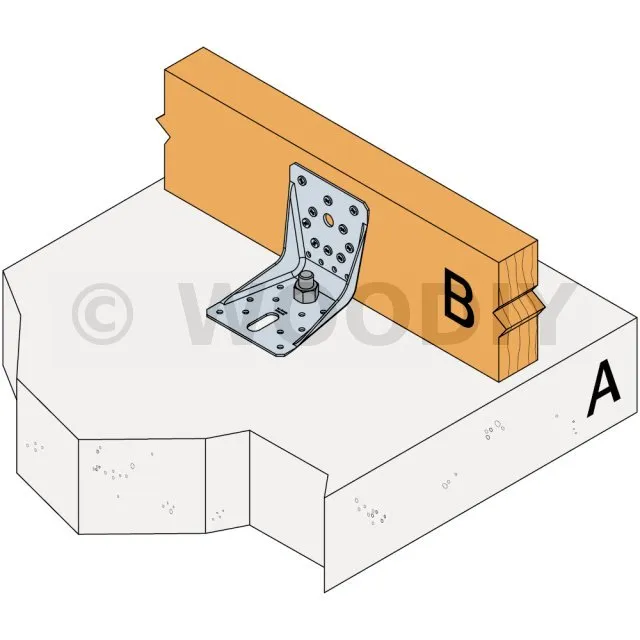

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Quantité | Type | Quantité | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x35 | CNA4.0x40 | |
| ABR100 | 1 | Ø10 | 10 | CNA* | min (17,1 ; 21,6 /kmod) | min (20,6 ; 21,6 /kmod) | min (26,6 ; 21,6 /kmod) | 7.2 | 8.7 | 10.9 | 8.6 | 10.4 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k** | R2.k = R3.k | |||||||
| Quantité | Type | Quantité | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | |
| ABR100 | 1 | Ø10 | 10 | CNA* | 17.1 | 20.6 | 24 | 7.2 | 8.7 | 10.9 |
*Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

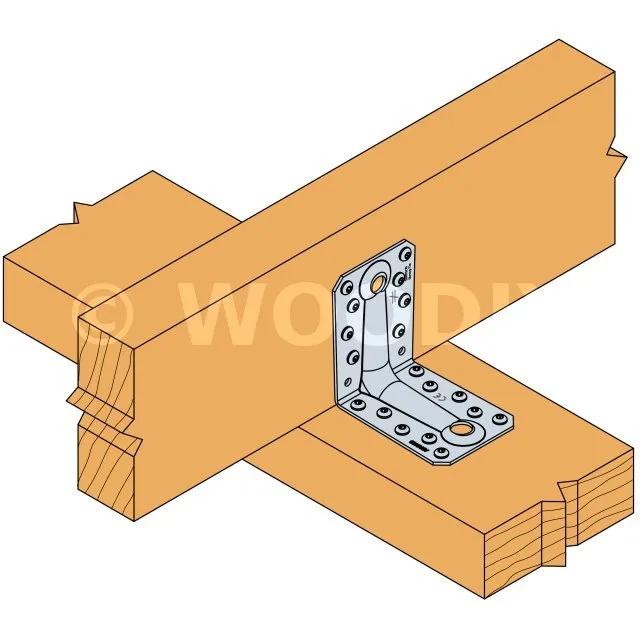

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres
| Références | Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | ||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | ||||||
| Quantité | Type | Quantité | Type | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | ||
| ABR100 | 2 | SSH | 1 | SSH | 5.2 | 9.9 | 2.7 | 3.4 | |
Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres
| Références | Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Quantité | Type | Quantité | Type | SSH10x40 | SSH10x40 | |
| ABR100 | 1 | Ø10 | 1 | SSH | 5.7 | 4.1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Informations techniques

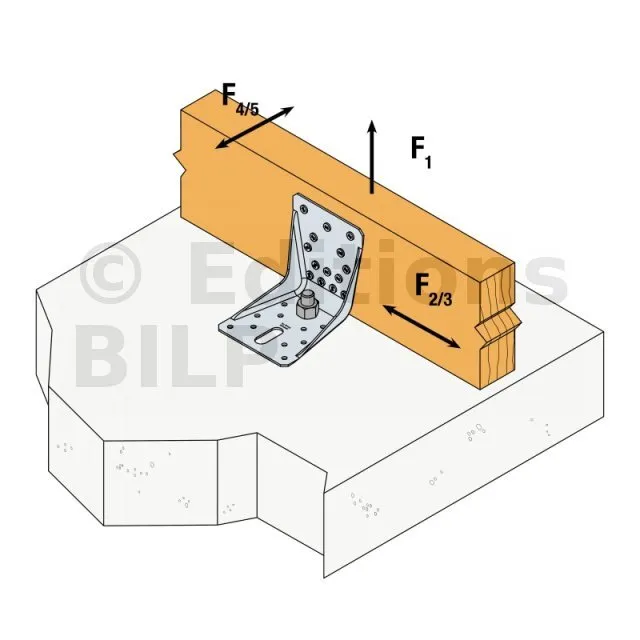

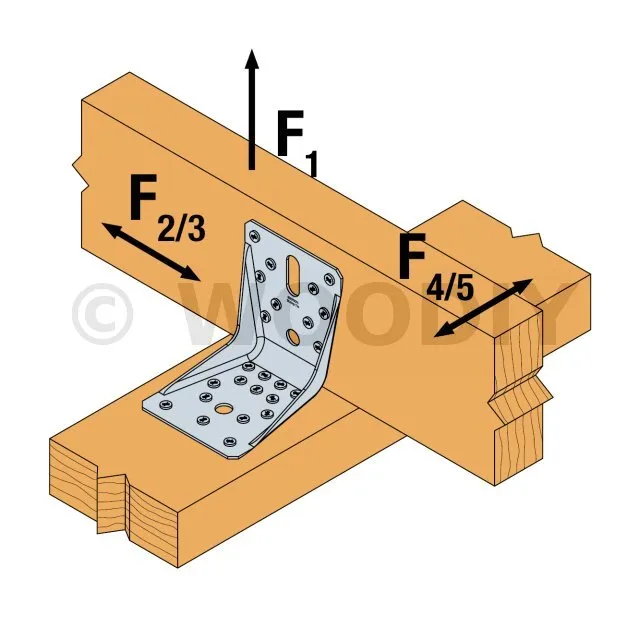

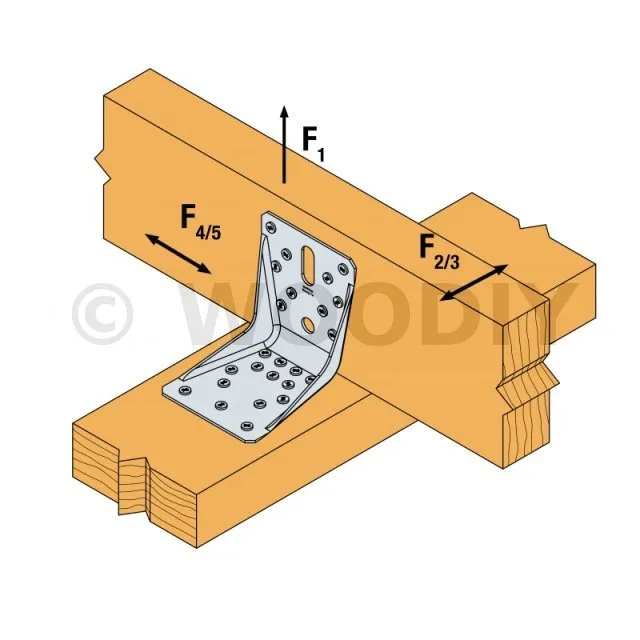

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
![]()
Classe de service 1
Classe de service 2
Fixations
Sur bois :
- Pointes annelées CNAØ4.0x35mm ou Ø4.0x50 mm
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40
- Boulons
- Tirefonds
- SSH Ø 10.0 x 40 mm (ABR100)

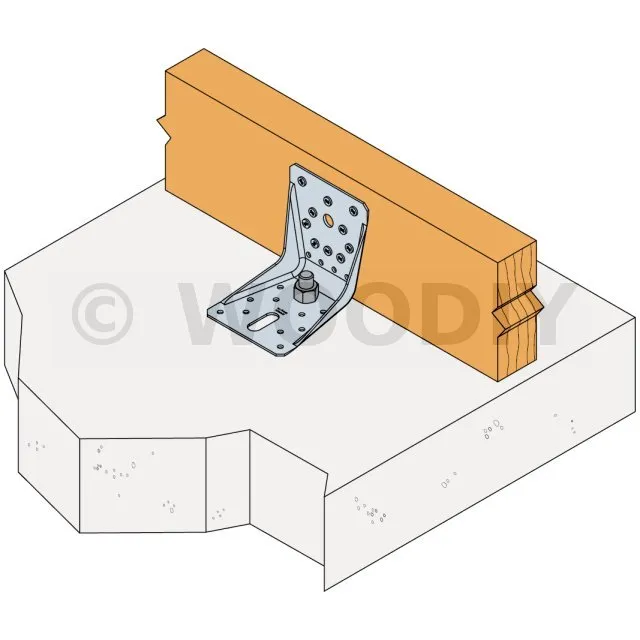

Sur béton :
Support béton :
- Cheville mécanique : goujon FM 753 evo M10x78
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH M16-130.

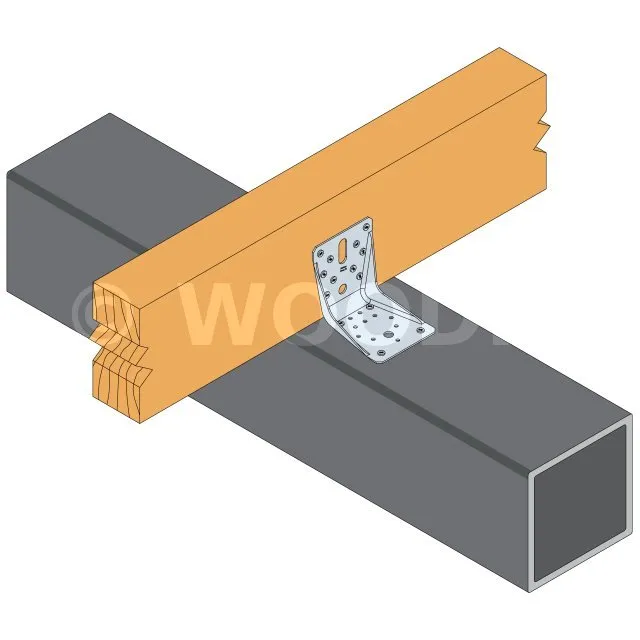

Sur acier :
Installation
1. Approcher l’élément à fixer du support
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi
