Etrier à âme intérieure à fixer sur le BOIS ou SUPPORT RIGIDE

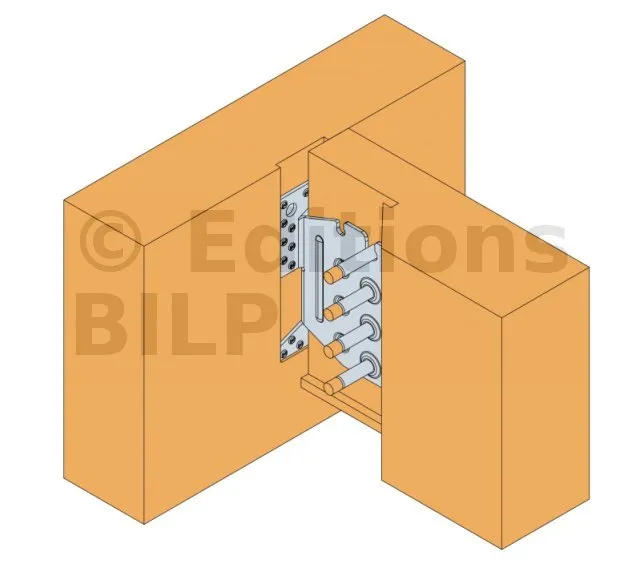

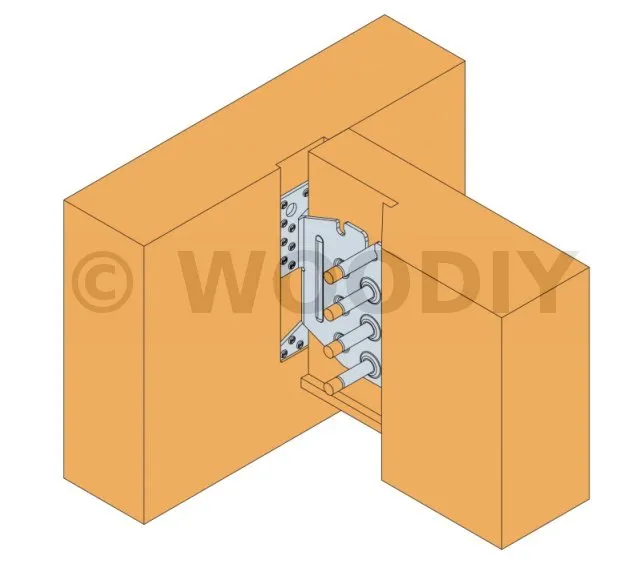

L’étrier à âme intérieure CBH est un connecteur discret, permettant une fixation sur bois ou sur support rigide.
- Référence
- Epaisseur2,5mm
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Perçages sur porteur Ø5 [mm]14
- Perçages sur porteur Ø11 [mm]2
- Perçages sur porté Ø10.5 [mm]5
- Hauteur poutre min.192mm
- Largeur60mm
- Profondeur113.5mm
- Fixation solive bois sur support rigidePorteur : 2XWA M10-78/5 - Porté : 5XSTD10
- Fixation solive sur poutrePorteur : 14XCNA4,0x60 - Porté : 5XSTD10
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2,5 mm
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en œuvre optimisée conforme aux Eurocodes,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".
Applications
Support
Porteur :
béton, bois massif, bois composite, bois lamellé-collé,
Porté :
bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses...
Données techniques
Dimensions
| Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
| Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
| CBH150/2,5 | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
| CBH180/2,5 | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
| CBH220/2,5 | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
β est la pente de la poutre portée par rapport au plan horizontal.

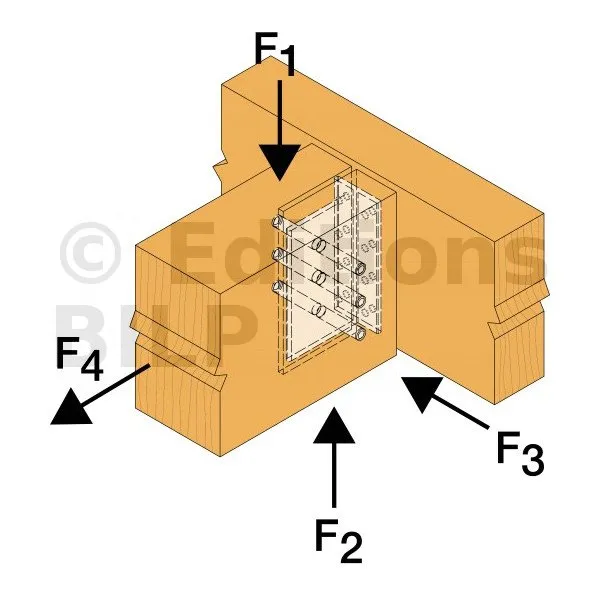

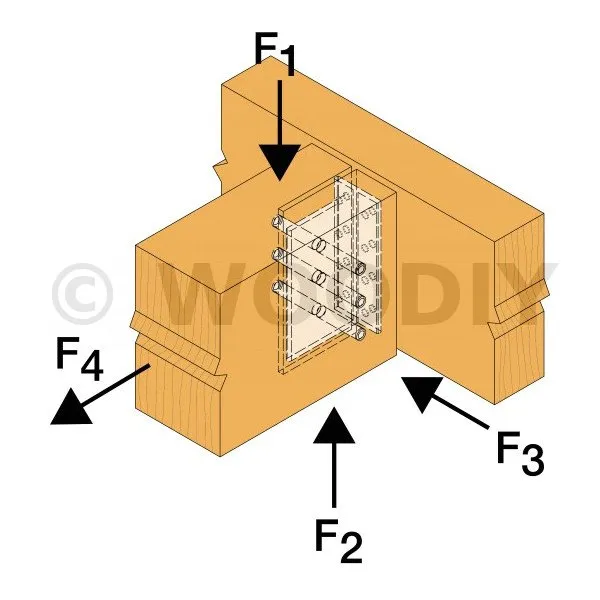

Valeurs Caractéristiques - Solive sur poutre - Pente entre 0° et 15°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
Valeurs Caractéristiques - Solive sur poutre - Pente entre 30° et 45°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |
Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°
| Références | Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°
| Références | Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
1. Sur bois :
Porteur :
- Pointes annelées CNA Ø4,0 x 60 mm
Porté :
- Broches Ø10 mm (longueur à préciser suivant épaisseur du bois)

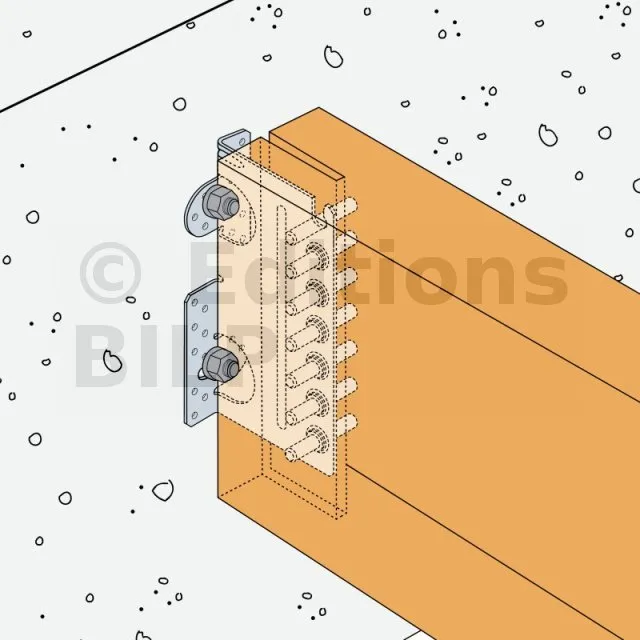

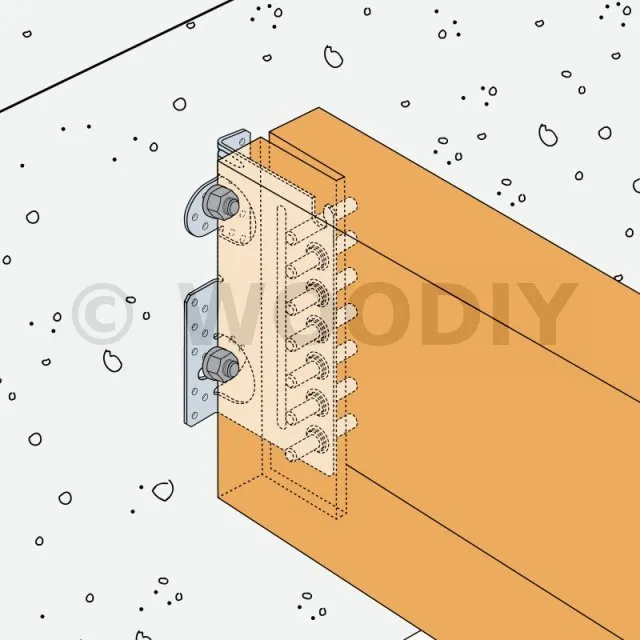

2. Sur support rigide :
Porteur béton :
- Cheville mécanique : WA M10-78/5
OU
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25
Porteur acier :
Porté :

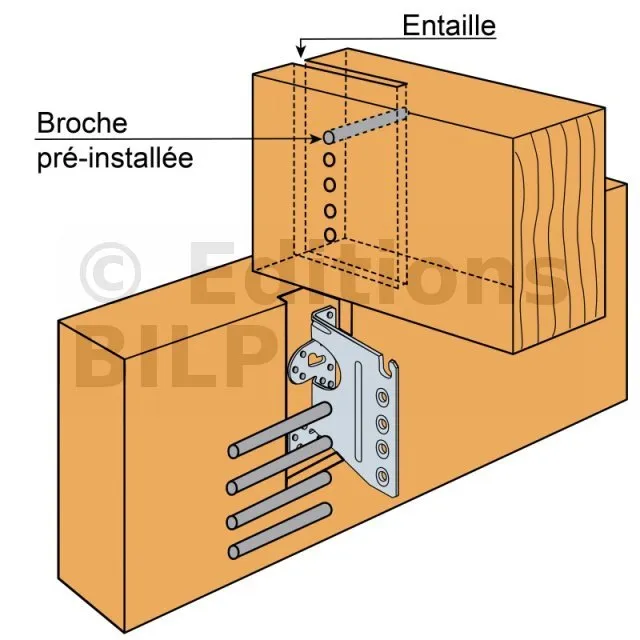

Installation

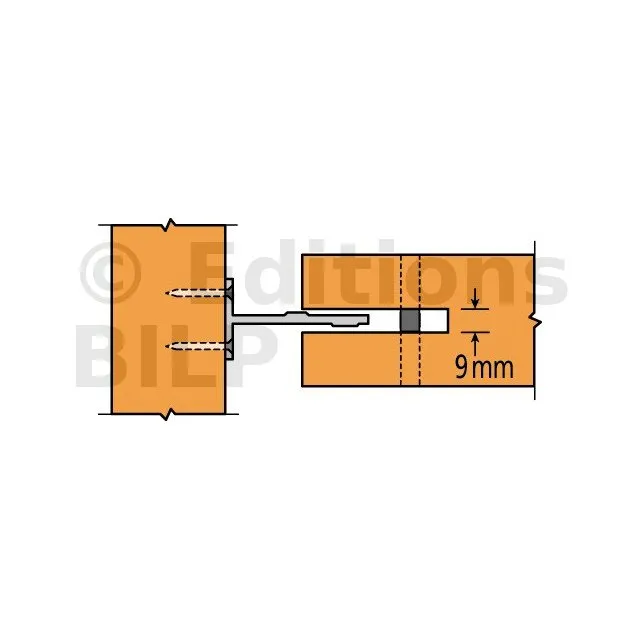

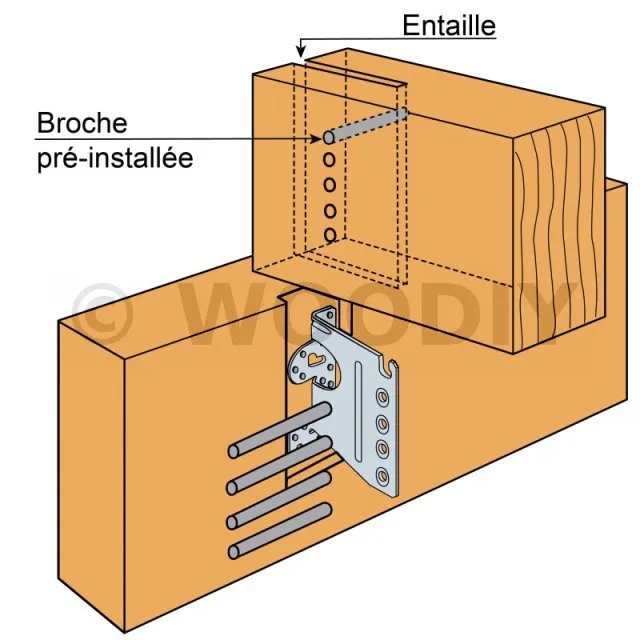

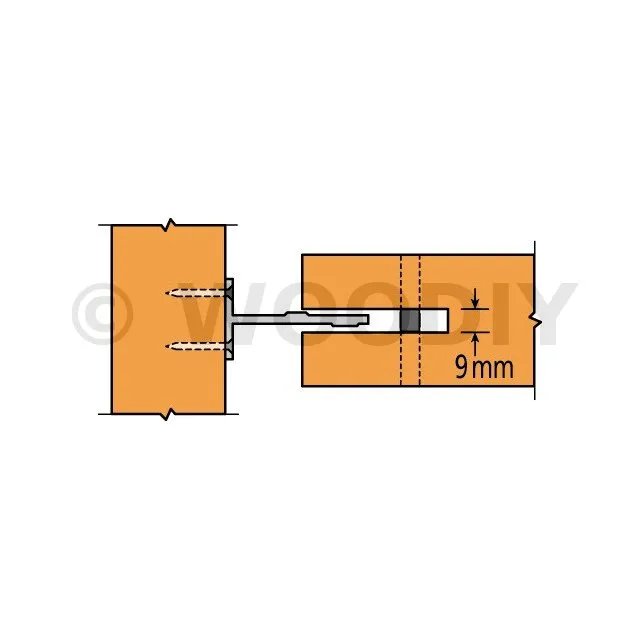

1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.
Positionnement des boulons sur le béton, sans les têtes et avec entraxe défini.
Positionnement en biais du CBH et fixation des rondelles + écrous
Rotation et calage vertical du CBH
Serrage des écrous
