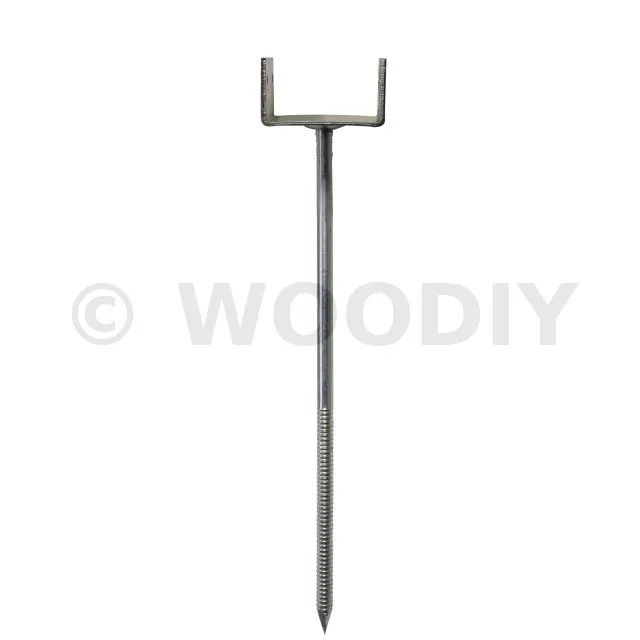

Support de faîtage

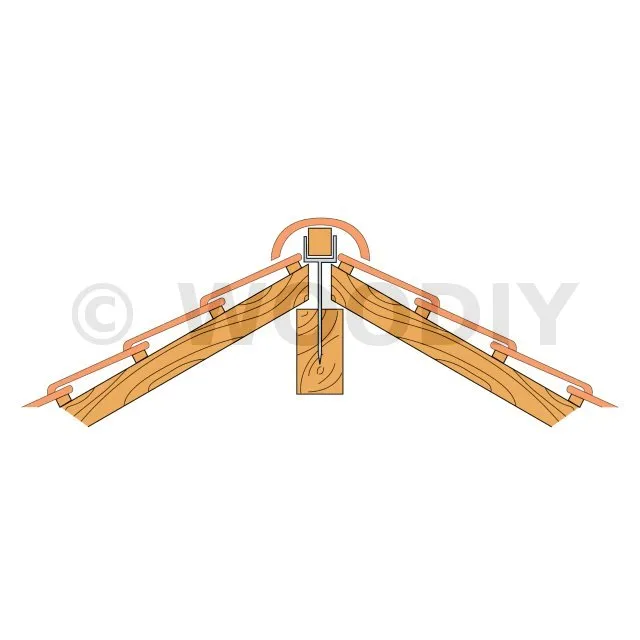

Le support de faîtage RB permet de remplacer les lisses de rehausses nécessaires à la ventilation de toiture. Il se cloue directement sur la poutre faîtière, ce qui facilite le réglage final.
- Référence
- Epaisseur1,6mm
- Fabricationfrançaise
- MatériauAcier galvanisé à chaud
- MarqueSIMPSON Strong-Tie
- Perçages4 Ø3,7
- Diamètre clouØ6
- Largeur40mm
- Hauteur (C)21mm
- Profondeur50mm
Caractéristiques
Matière
- Acier galvanisé à chaud
- Épaisseur 1,6 mm
Avantages
Simplicité de mise en œuvre et de réglage grâce à sa pointe
Applications
Support
- Porteur : bois
- Porté : faîtage, lisses, couverture...
Domaines d’utilisation
- Fixation de lisses...
Données techniques

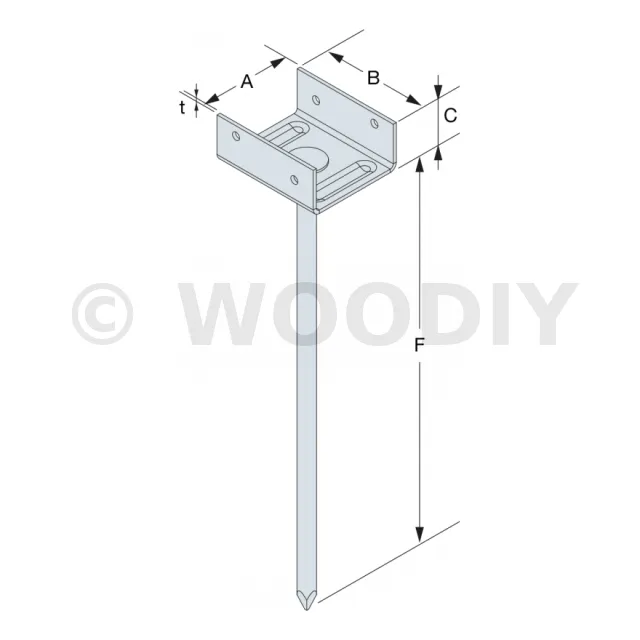

Dimensions
| Références | Dimensions [mm] | Perçages | Ø Clou | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | E | Ep. | |||
| RB20040 | 40 | 50 | 21 | 200 | 1.6 | 4 Ø3,7 | Ø6 |
| RB22040 | 40 | 50 | 21 | 220 | 1.6 | 4 Ø3,7 | Ø6 |
| RB25040 | 40 | 50 | 21 | 250 | 1.6 | 4 Ø3,7 | Ø6 |
| RB30040 | 40 | 50 | 21 | 300 | 1.6 | 4 Ø3,7 | Ø6 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Pointes annelées CNA Ø4,0x35
- Clou Ø6 mm (longueur suivant le modèle)
Installation
1. Positionner le support de faîtage dans la structure,
2. Enfoncer-le dans le support,
3. Positionner le faîtage dans le support,
4. Fixer le faîtage dans le support,
5. Ajuster la hauteur du support dans la structure.
Le RB se fixe sur chaque fermette. L’entraxe est donc de 50 ou 60 cm, en fonction de la distance entre fermettes et chevrons.
