Échantignole
- Référence
- Epaisseur2 mm
- FabricationFrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Largeur (D)55mm
- Largeur (C)43mm
- Largeur (E)69mm
- Perçages Aile B8Ø5
- Perçages Aile A6Ø5
- Conditionnement1 pièce
- Profondeur (B)90mm
Echantignole KNAG
L‘échantignole métallique KNAG évite l‘utilisation d‘échantignoles en bois qui doivent respecter une certaine découpe par rapport au fil du bois.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages
- Simplifie la justification des échantignoles,
- Sécurise des assemblages existants.
Application
Support
Porteur : bois massif, bois composite, laméllé-collé,
Porté : bois massif, bois composite, laméllé-collé, fermes triangulées.
Domaines d’utilisation

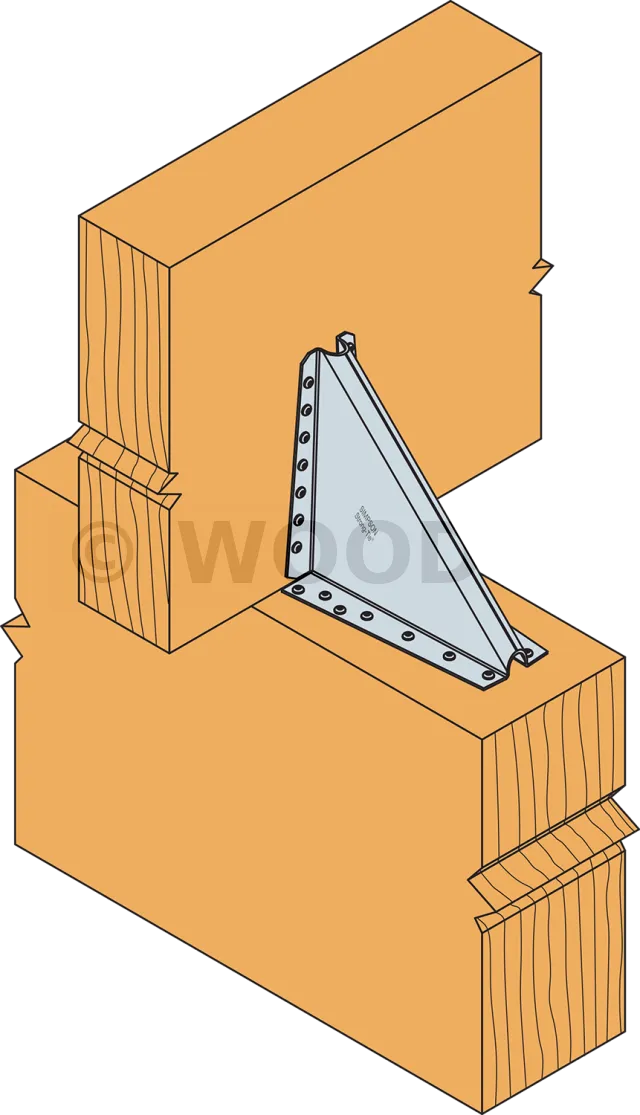

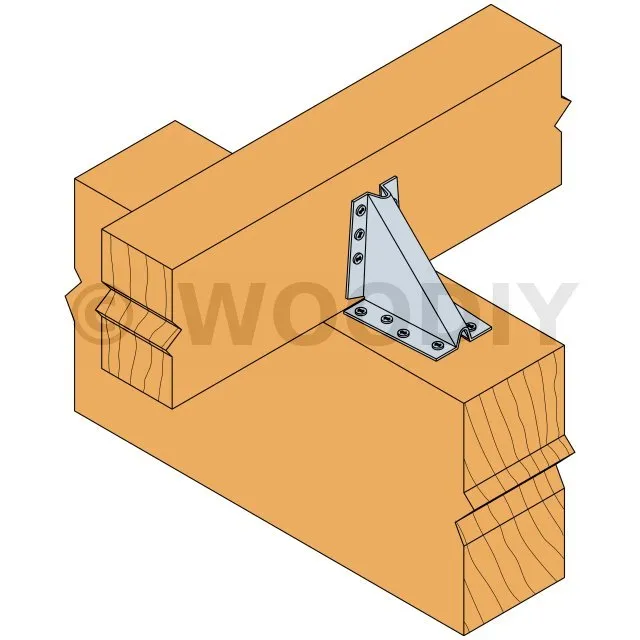

- Pannes sur ferme,

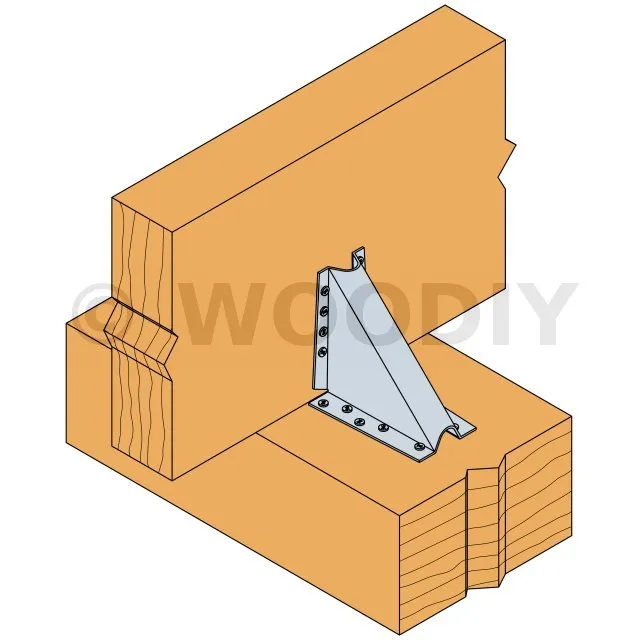

- Poutre sur poteau,

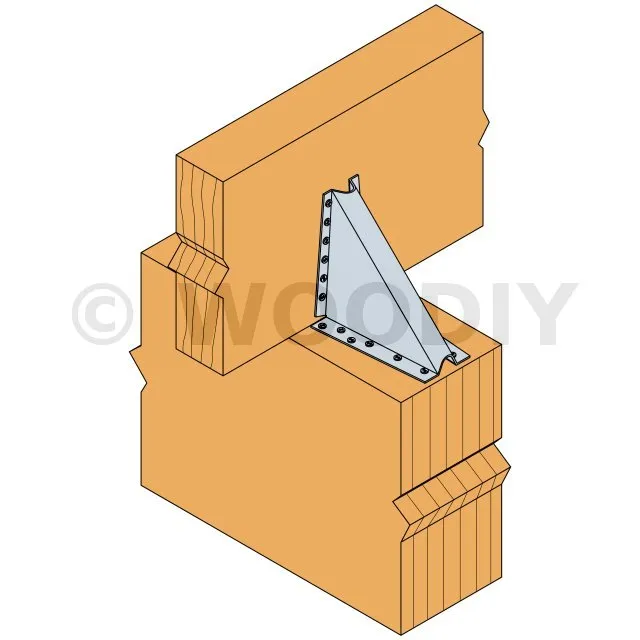

- Renforcement d‘assemblages existants.
Données techniques

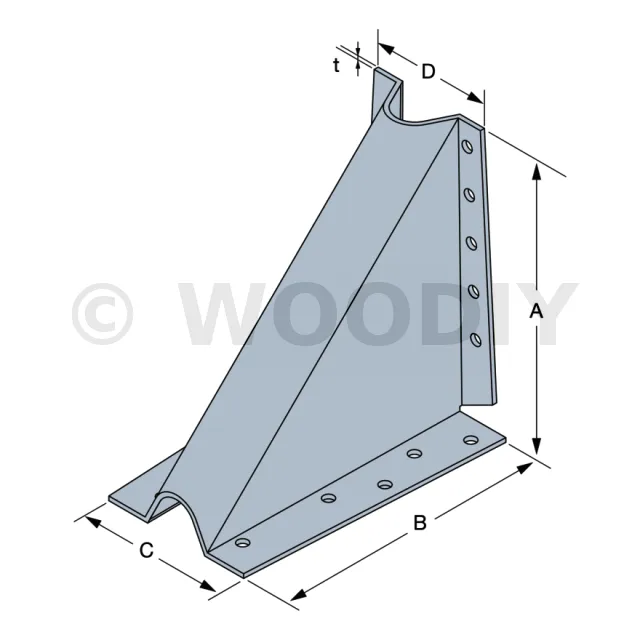

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø5 | |
| KNAG90-B | 90 | 90 | 43 | 55 | 69 | 2 | 6 | 8 |
| KNAG130 | 125 | 125 | 52 | 66 | 79 | 2 | 9 | 10 |
| KNAG170 | 160 | 160 | 52 | 72 | 93 | 2 | 11 | 12 |
| KNAG210-B | 200 | 200 | 54 | 67 | 100 | 2 | 14 | 14 |

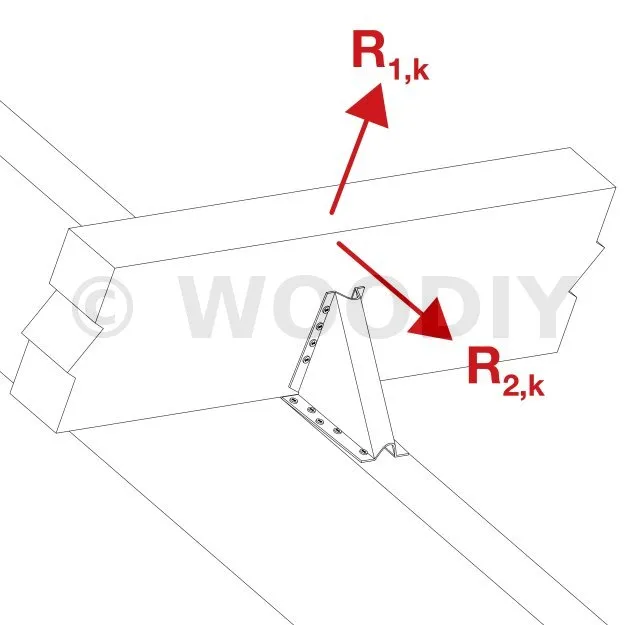

Valeurs caractéristiques - connexion bois sur bois - clouage total - 1 équerre
| Références | Fixations | Valeurs Caractéristiques - Connexion bois C24 - 1 équerre [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k | R2.k | ||||||||
| Qté | Type | Qté | Type | f = 20 mm | f = 40 mm | f = 50 mm | e = 140 mm | e = 140 mm | e = 180 mm | e = 220 mm | |
| KNAG90-B | 6 | CNA4,0x40 | 8 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
| KNAG130 | 9 | CNA4,0x40 | 10 | CNA4,0x60 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
| KNAG170 | 11 | CNA4,0x40 | 12 | CNA4,0x60 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
| KNAG210-B | 14 | CNA4,0x40 | 14 | CNA4,0x60 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |
Les valeurs sont données pour plusieurs valeurs de f et e. Pour les autres valeurs, merci de vous réferez à notre ETE-06/0106.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées Ø4.0x50 mm.
Sur porteur : - Pointes annelées Ø4.0x60 mm.
Les flaches* ne sont pas permis au droit des fixations.
*Flache : portion de la surface de la grume restant sur le bois scié (def. ISO 1031).
Installation
1 - Approcher l’élément à fixer du support.
2 - Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3 - L’équerre est aussi pointée ou vissée sur celui-ci.
>
