Systèmes de fixation d’isolation thermique de murs (ITE)

1. Choix du connecteur en fonction du matériau isolant

Les connecteurs avec des clous en plastique sont utilisés avec le polystyrène, tandis que ceux avec des clous métalliques conviennent à la laine et au polystyrène. Pour le feutre à lamelles, il est recommandé d’utiliser des connecteurs avec des clous métalliques en combinaison avec les rosaces TDX-90 ou TDX-140.

Longueur

140 - 300mm

∅8 : 95 - 195mm ∅10 : 70 - 260mm

∅8 : 110 - 210mm ∅10 : 120 - 260mm

∅8 : 95 - 195mm ∅10 : 70 - 260mm

140 - 300mm

95 - 295mm

95 - 295mm

150 - 430mm

150 - 430mm

150 - 430mm

110 - 310mm

110 - 310mm

rondelle

80 - 300mm

Type du connecteur

Référence

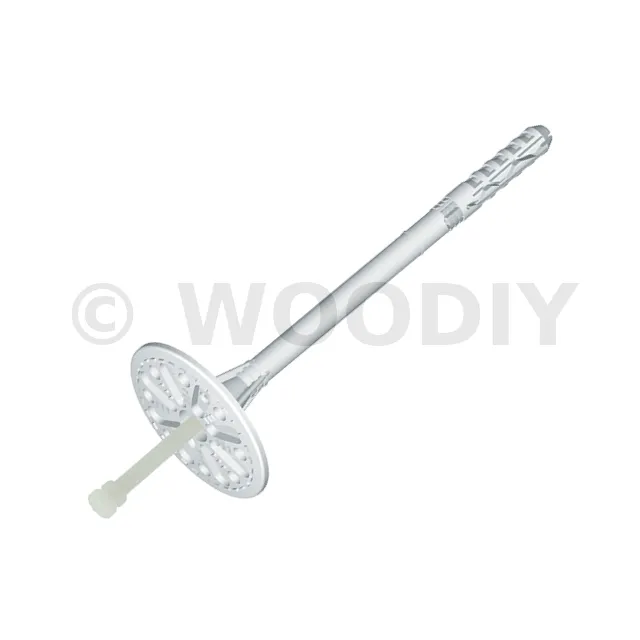

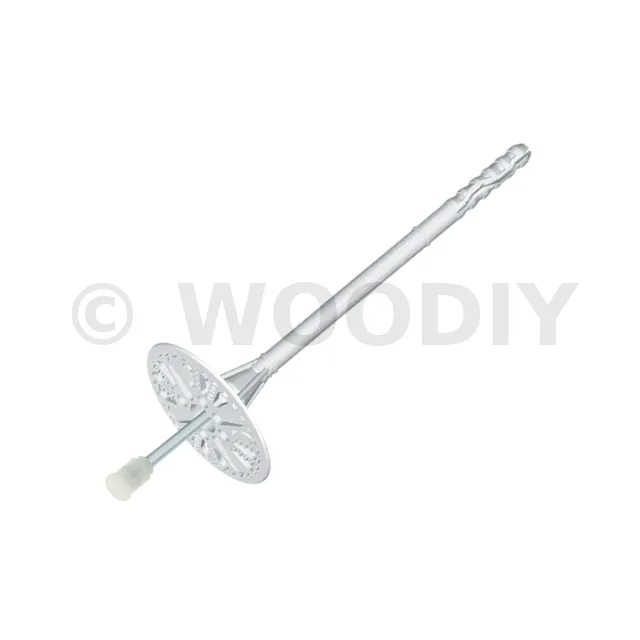

LFN-10

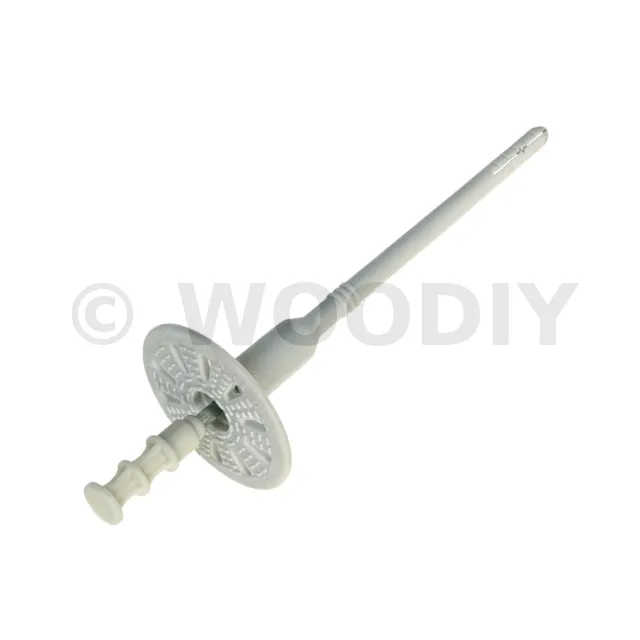

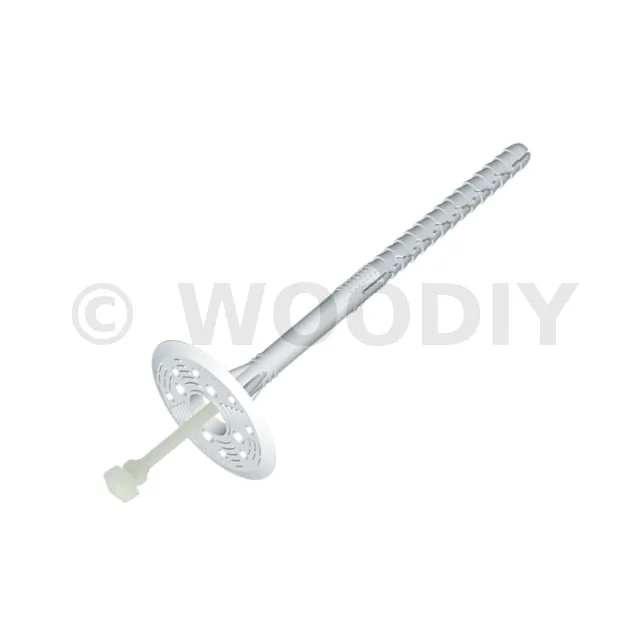

LTX

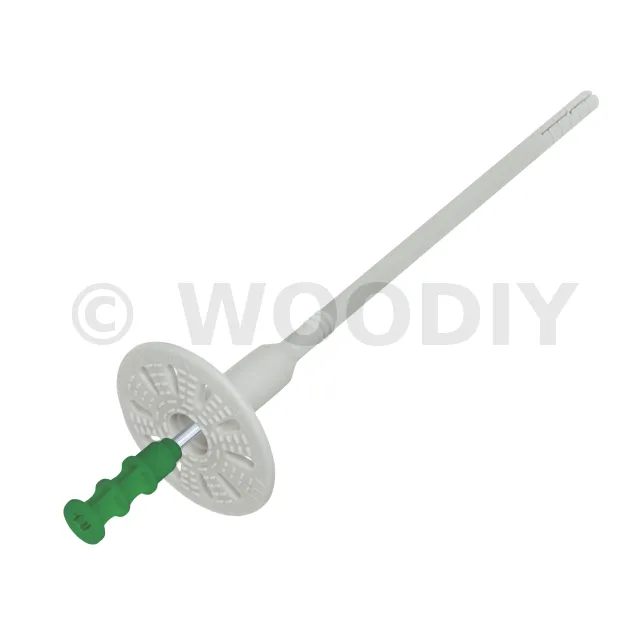

FIXPLUG

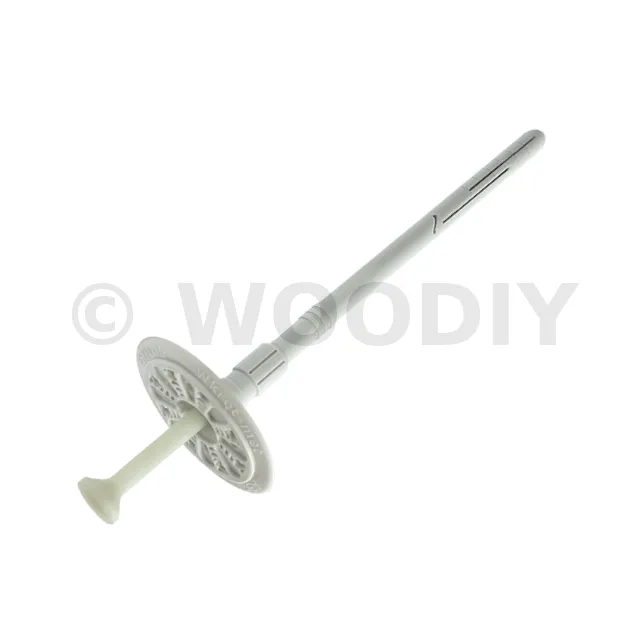

LMX

LFMG-10

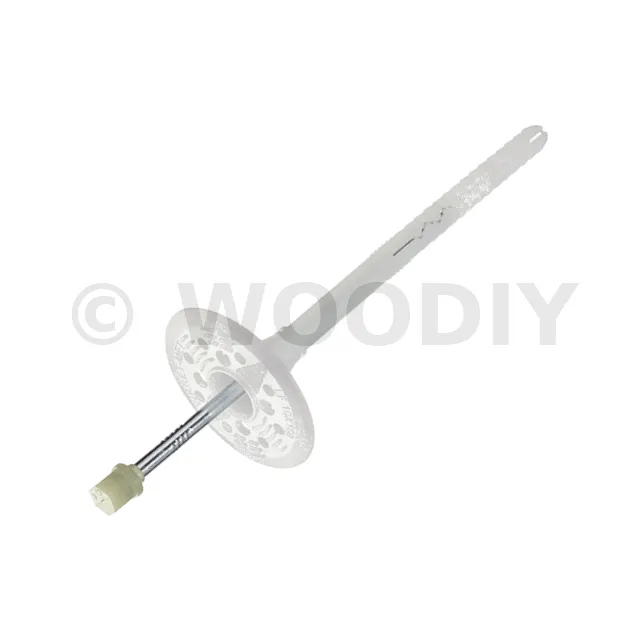

WKTHERM-8

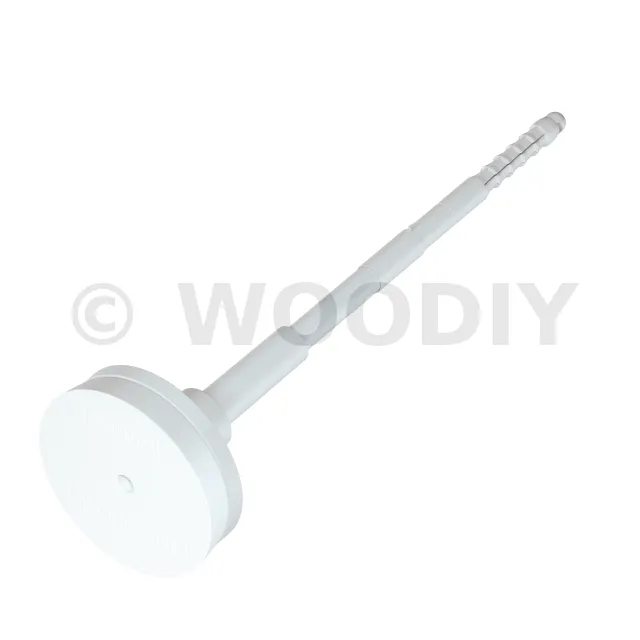

WKTHERM-8S

ECO-DRIVE 8

ECO-DRIVE-S 8

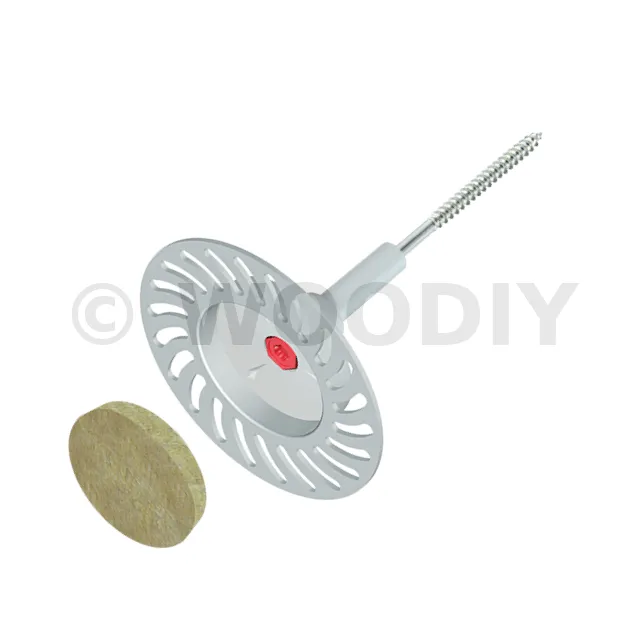

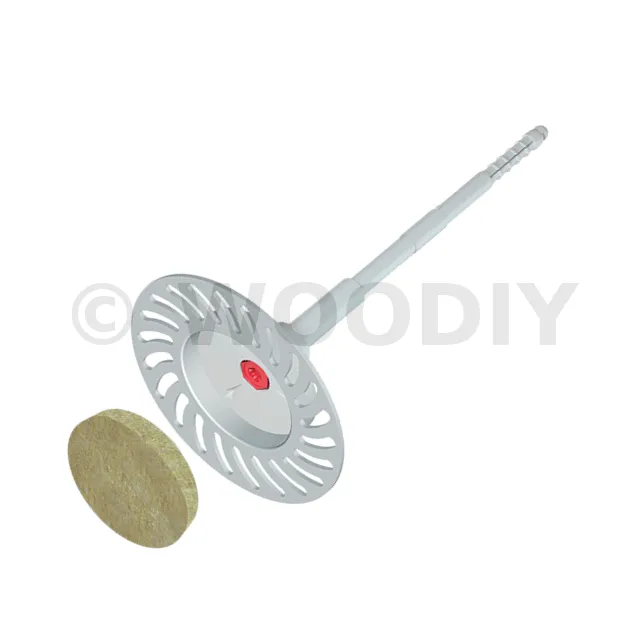

ECO-DRIVE W

DRIVE W

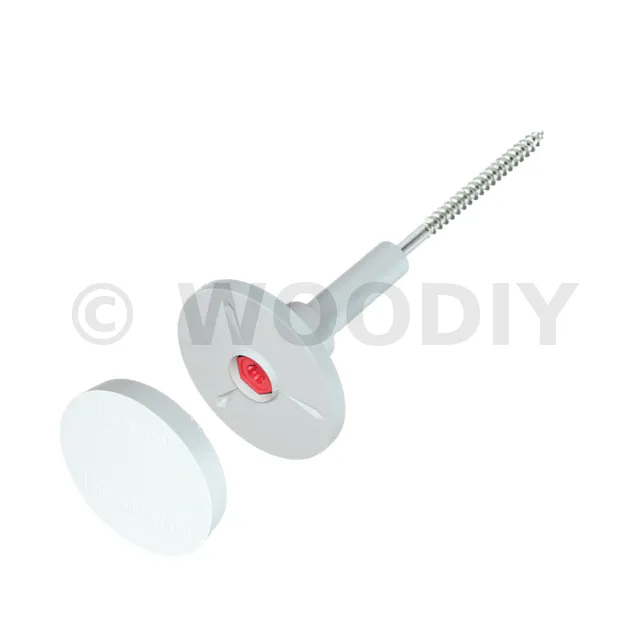

DRIVE S

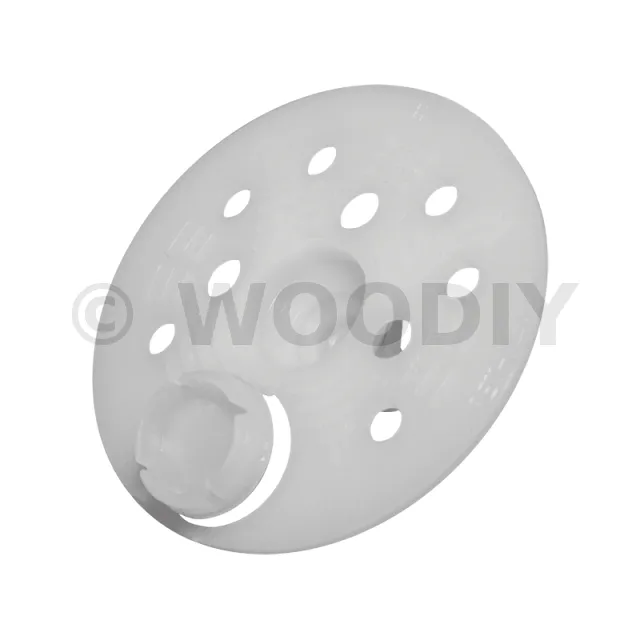

TD / TDP-060

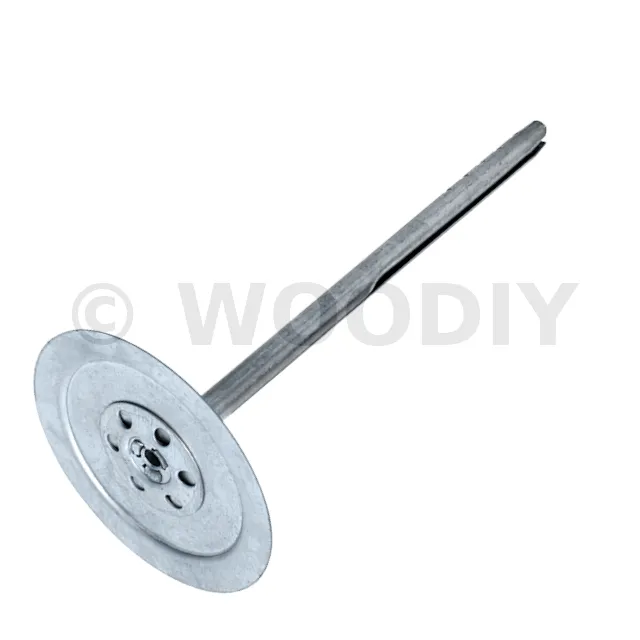

MLN

Polystyrène EPS (expansé)

Polystyrène XPS (extrudé)

Laine minérale

Feutre à lamelles MW

*

*

*

*

Isolation minérale poreuse

* À utiliser avec des rosaces d’appui.

2. Choix du connecteur en fonction du substrat

Le choix du connecteur mécanique dépend du substrat et influe sur la durabilité du système ETICS. Les classes d’utilisation (A, B, C, D, E) sont spécifiées dans les instructions ETAG 14 et indiquées sur les étiquettes des connecteurs. Les nouveaux connecteurs, tels que WKTHERM-S et ECO-DRIVE, sont conçus pour une application universelle, évitant ainsi l’utilisation de multiples types de connecteurs sur des substrats différents.

ETAG 014 catégorie du substrat

Type du connecteur

Référence

LFN-10

LTX

FIXPLUG

LMX

LFMG-10

WKTHERM-8

WKTHERM-8S

ECO-DRIVE 8

ECO-DRIVE-S 8

ECO-DRIVE W

DRIVE W

DRIVE S

TD / TDP-060

MLN

Béton C 12/15, C 20/25-C 50/60 EN 206-1

type A

Brique céramique pleine MZ EN 771-1 / DIN 105-100

type B

Brique de silice pleine KS EN 771-2 / DIN V 106

type B

Brique de silice creuse KSL EN 771-2 / DIN V 106

type C

Brique céramique creuse HLZ EN 771-1 / DIN 105-100

type C

Brique perforée poreuse EN 771-1

type C

Bloc de béton perforé HBL EN 771-3

type D

Beton cellulaire leger LAC EN 771-3

type D

Beton cellulaire autoclave (AAC) AAC 2 EN 771-7

type E

Beton cellulaire autoclave (AAC) AAC 7 EN 771-4

type E

Bois C22-C24

-

Panneau OSB 12.5-18.0 mm

-

Tôle d’acier 0.5-1.25 mm

-

3. Calcul de la longueur du connecteur

Pour choisir la longueur appropriée du connecteur pour une application spécifique du système d’isolation, les étapes suivantes doivent être suivies :

• Avant de choisir le connecteur, il est important de vérifier si le bâtiment est récent ou s’il possède un ancien plâtrage, qui n’est pas adapté en tant que substrat de support.
• Il est essentiel de déterminer le type de substrat du bâtiment.
• Il est important de spécifier le matériau utilisé pour les panneaux isolants.
• Il est nécessaire de connaître l’épaisseur des panneaux isolants utilisés comme matériau isolant.
• Il est essentiel d’obtenir des informations sur le type de montage du connecteur, qu’il soit visible ou caché.
• Les informations recueillies facilitent la sélection du connecteur approprié en termes de type et de longueur pour l’application spécifique.

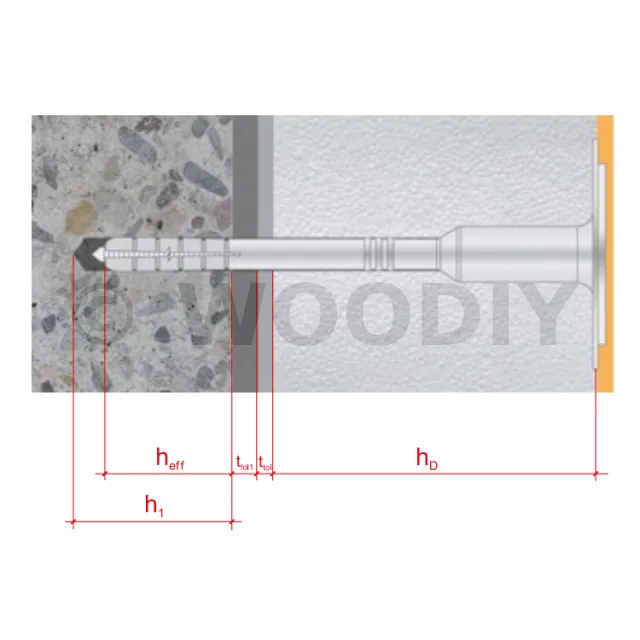

Montage en surface

L_d = h_D + t_tol + t_tol1 + h_ef

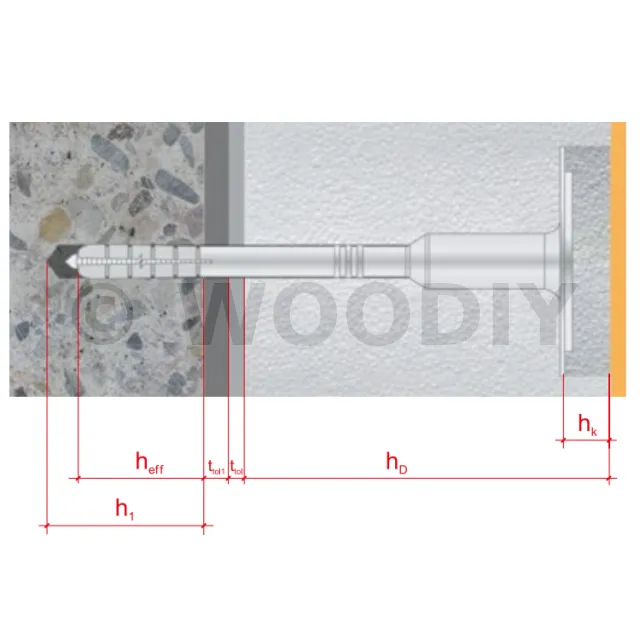

Montage encastré

L_d = (h_D - h_k) + t_tol + t_tol1 + h_ef

• h_D : épaisseur du matériau isolant
• h_ef : profondeur d’ancrage (À consulter dans les fiches produits des références concernées.)
• h₁ : profondeur du trou de montage
• t_tol : épaisseur du mortier colle (bâtiments neufs)
• t_tol1 : épaisseur de l’enduit existant (rénovation)
• h_k : épaisseur du disque de polystyrène

4. Nombre de connecteurs par m²

Plusieurs facteurs influent sur le choix approprié du nombre de connecteurs dans les différentes zones du bâtiment. Ces facteurs comprennent :

• Les forces d’aspiration du vent dans la zone.
• La hauteur du bâtiment.
• La composante du poids total du système d’isolation, déterminée par le matériau isolant utilisé.
• Le type de substrat et la résistance à la traction du connecteur.

Il est crucial, lors de l’élaboration du projet technique, de spécifier le type, la quantité et la répartition des connecteurs en fonction de la charge prévue. Le nombre de connecteurs requis ne doit pas être inférieur à 6 par mètre carré. Pour la zone de bordure de la façade, il est recommandé d’augmenter le nombre de connecteurs d’au moins 20% (calculé en fonction de la largeur de cette zone, qui correspond à 0,2 fois la largeur du côté le plus étroit du bâtiment et se situe entre 2 et 4 mètres).
