Equerre nervurée à pan coupé
Les équerres nervurées à pan coupé type ENPC sont étudiées pour fixer les dormants des menuiseries extérieures avec joint d‘étanchéité. Un large choix de dimensions permet de répondre à l‘ensemble des situations rencontrées sur chantier.
- Référence
- Epaisseur1.5mm
- FabricationFrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Largeur (C)30mm
- Profondeur (B)81mm
- Perçages Aile B1Ø9 - 1Ø9x20
- Perçages Aile A1Ø6.5x20
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm.
Avantages
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton,
- Trous oblongs facilitant l’ajustement des assemblages,
- Respecte le DTU36.5.
Applications
Support
- Porteur : menuiserie PVC, bois, aluminium, acier,
- Porté : bois, béton, acier.
Domaines d’utilisation

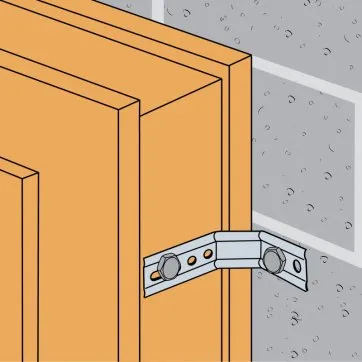

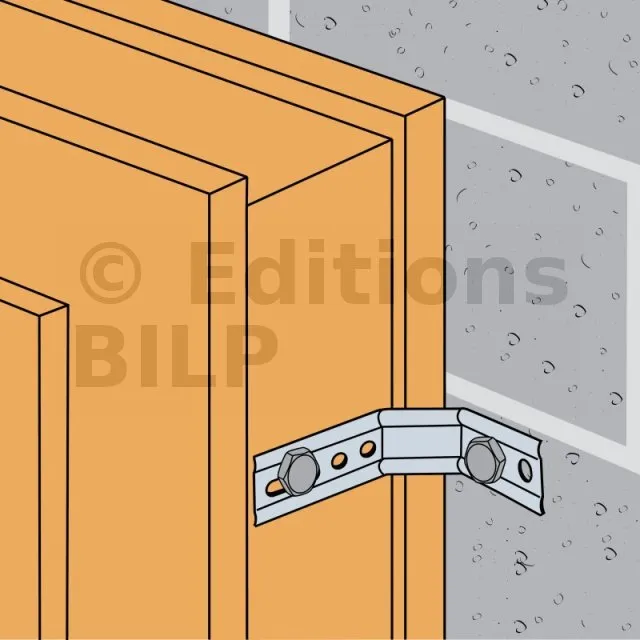

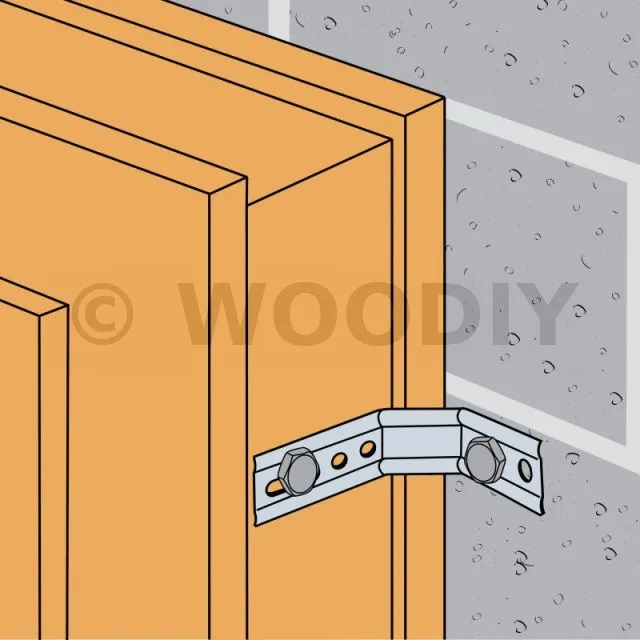

- Fixation de menuiseries intérieures et extérieures.
Données techniques

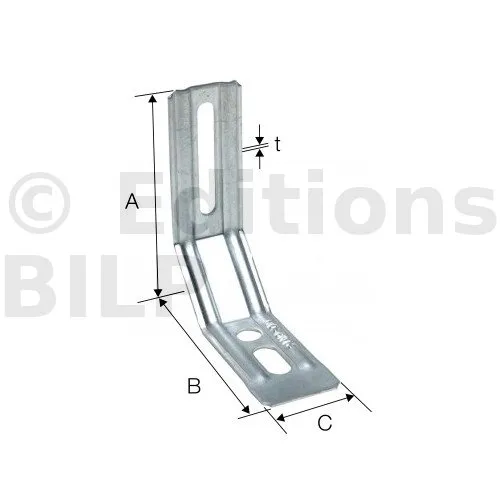

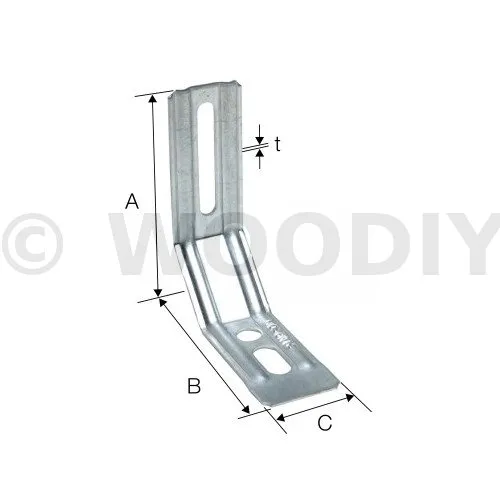

Dimensions et Valeurs Admissibles
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | Valeurs admissibles suivant DTU36.5 [daN] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Ø9 | Ø9x20 | R1.d | |
| ENPC55/1.5 | 55 | 81 | 30 | 1.5 | - | 1 | - | - | 1 | 1 | 12 |
| ENPC70/1.5 | 70 | 81 | 30 | 1.5 | - | - | 1 | - | 1 | 1 | 12 |
| ENPC85/1.5 | 85 | 81 | 30 | 1.5 | - | - | - | 1 | 1 | 1 | 12 |
| ENPC100/1.5 | 100 | 81 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 | 12 |
| ENPC115/1.5 | 115 | 81 | 30 | 1.5 | 2 | - | - | 1 | 1 | 1 | 12 |
| ENPC130/1.5 | 130 | 81 | 30 | 1.5 | 3 | - | - | 1 | 1 | 1 | 12 |
| ENPC145/1.5 | 145 | 81 | 30 | 1.5 | 4 | - | - | 1 | 1 | 1 | 12 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
Sur béton :
- Chevilles à frapper HIPC 8-60/20.
Sur métal :
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
