Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. AG922_10
- RéférenceAG922_10
- Epaisseur2,5mm
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
- MarqueSIMPSON Strong-Tie
- Code EAN5701953354305

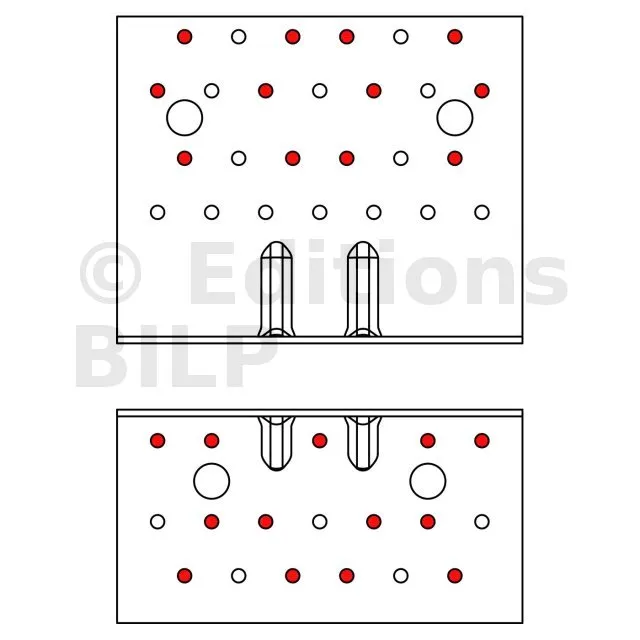

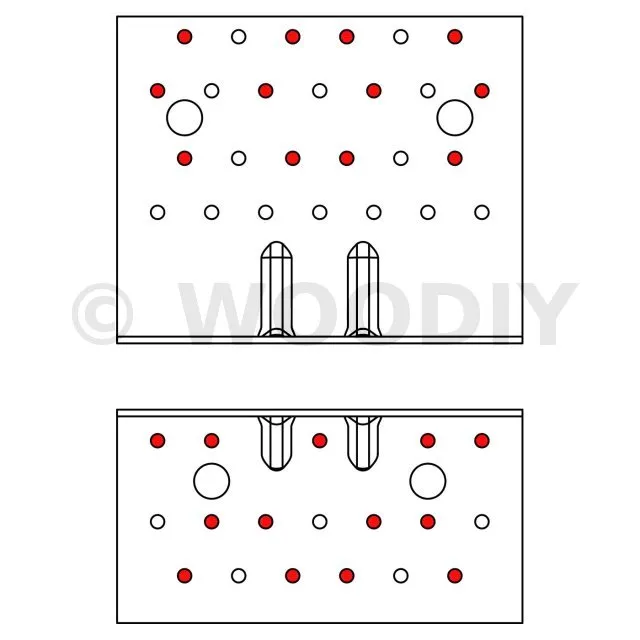

- Perçages Aile A26Ø5 - 2Ø13
- Perçages Aile B18Ø5 - 2Ø13

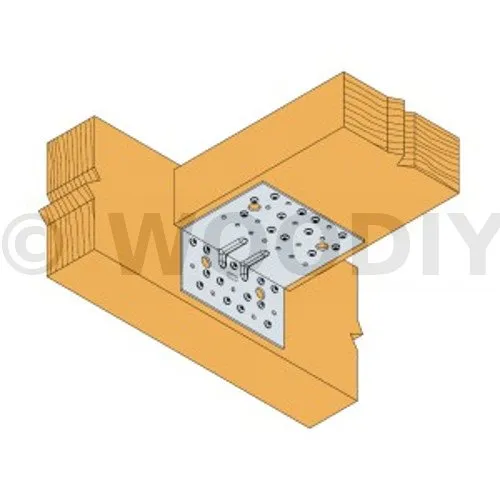

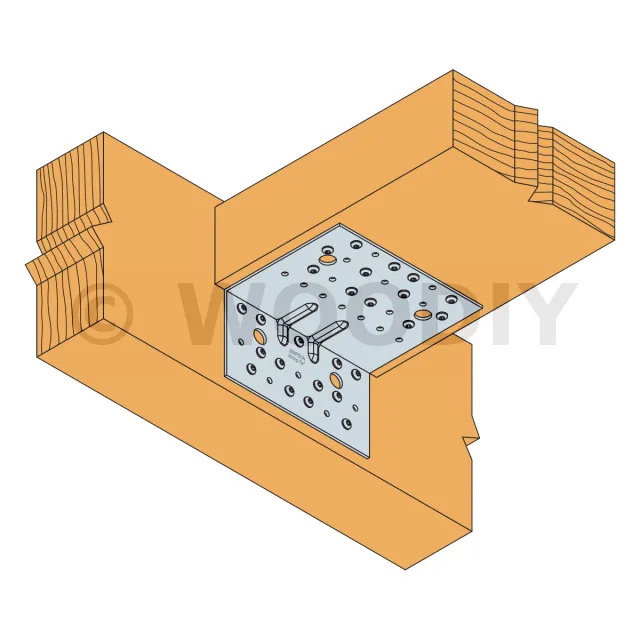

- Fixation bois/bois - type poutre/poutreAile A : 16 ; Aile B : 13 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm

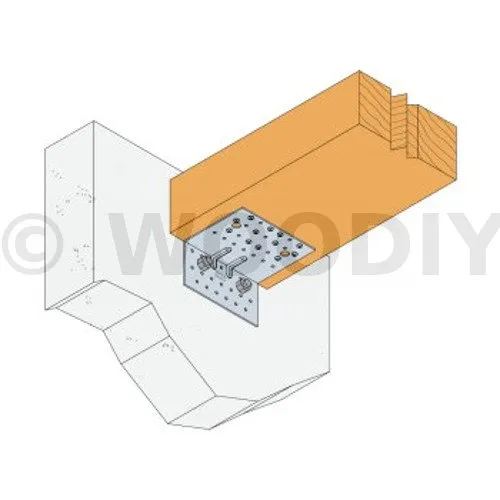

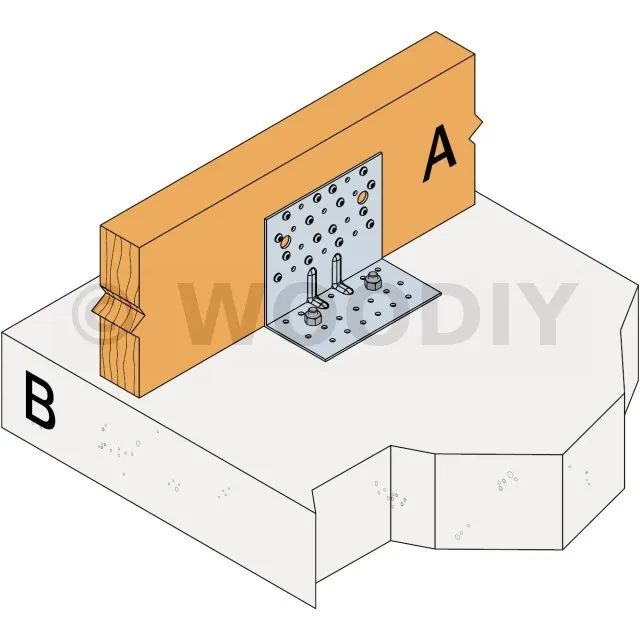

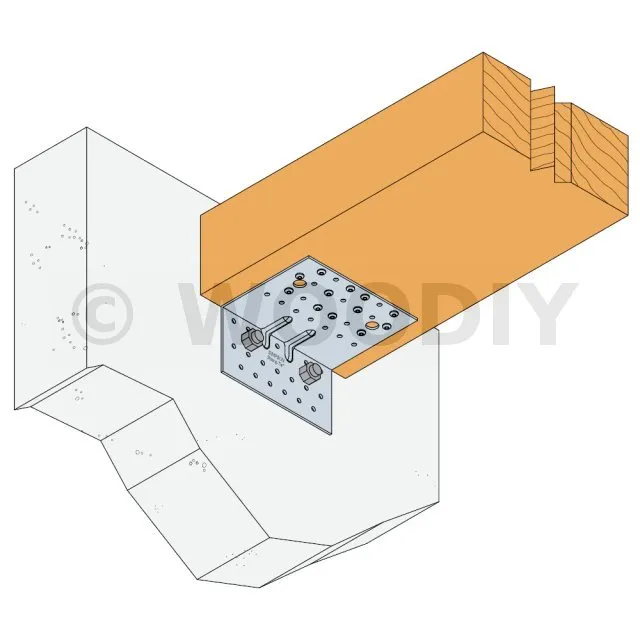

- Fixation bois/support rigide - type poutre/support rigideAile A : 16 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
- Fixation bois/support rigide - type poteau/support rigideAile A : 12 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12

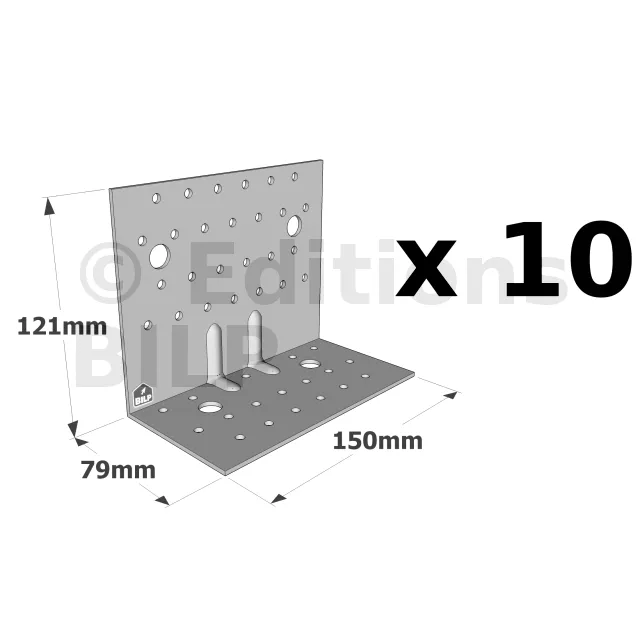

- Profondeur79mm

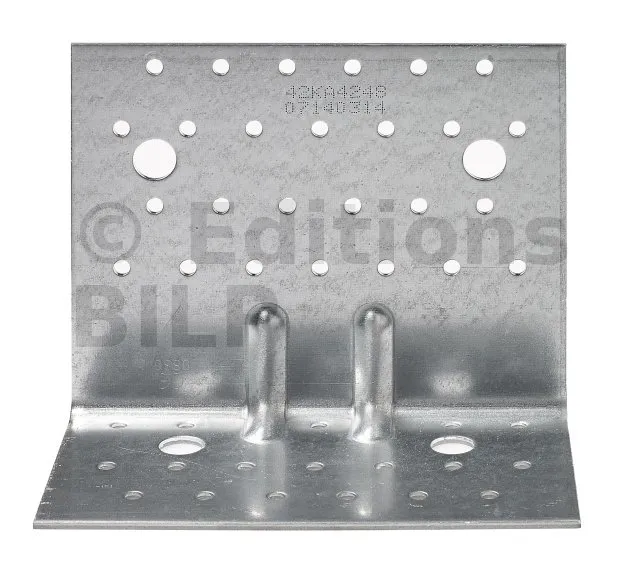

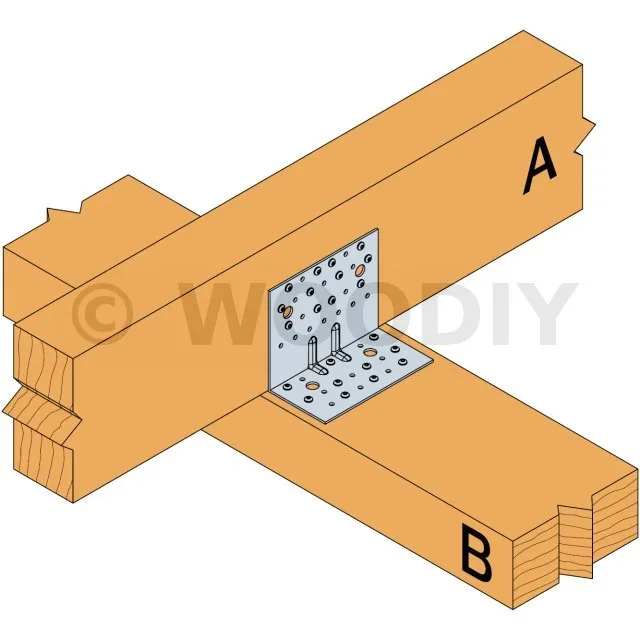

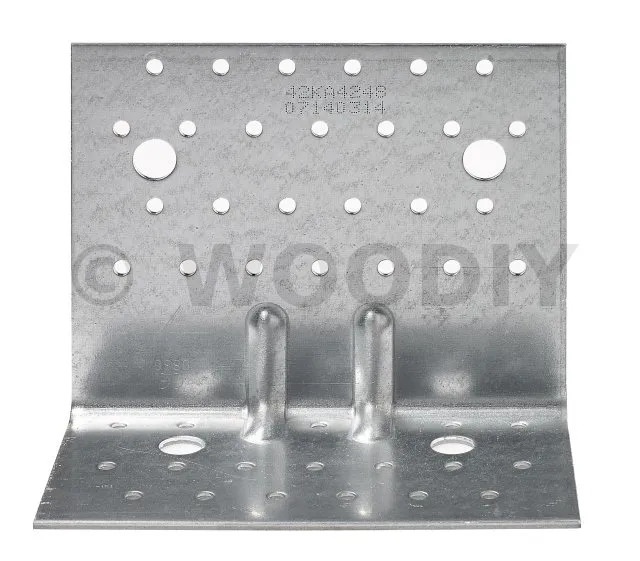

Équerre large renforcée AG922
L’équerre large renforcée AG922 répond à des applications structurelles dans la charpente et la maison à ossature bois. Elle permet également de reprendre des efforts de charge importants dans la direction R4,k.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur 2,5 mm.
Avantages
- Permet de rependre des efforts importants en latéral,
- Haute rigidité,
- Connexion sur béton possible avec un seul ancrage.
Application
Support
- Porteur : bois massif, bois lamellé-collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, profilés...
Domaines d’utilisation
- Fixation de poutres,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres...
Dimensions

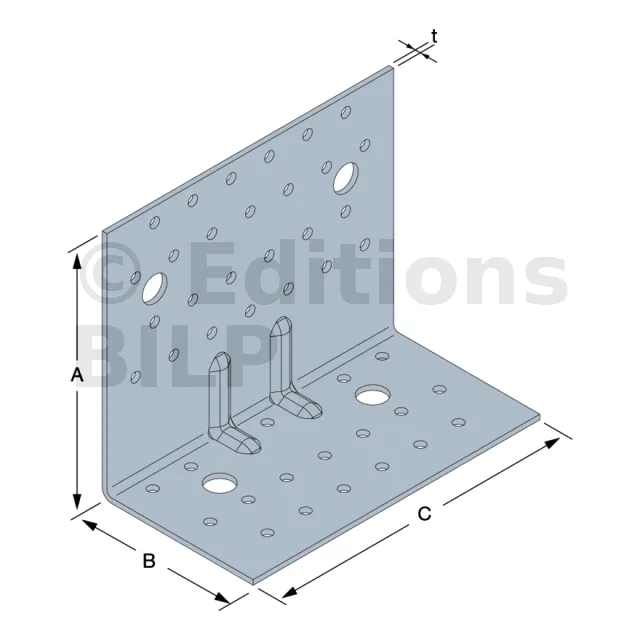

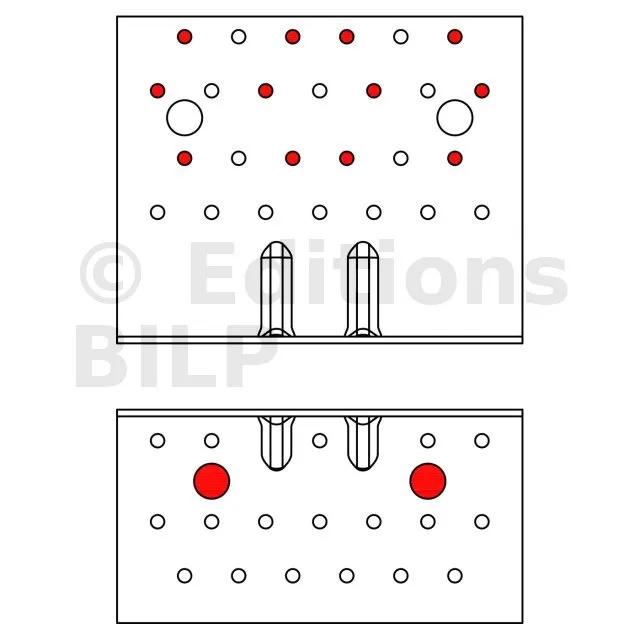

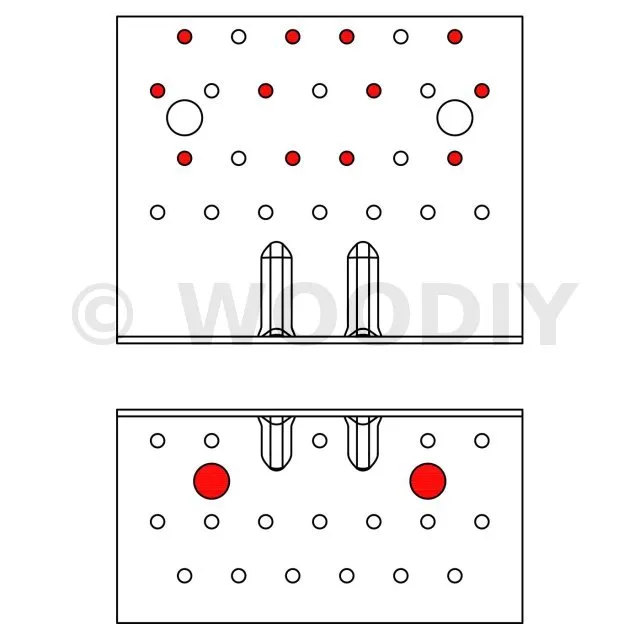

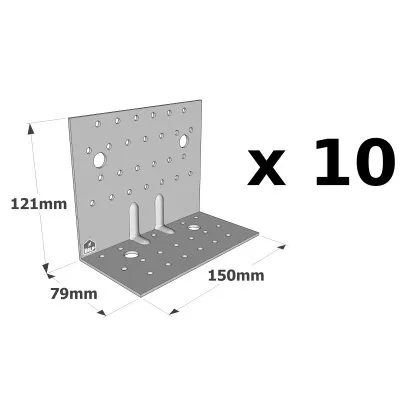

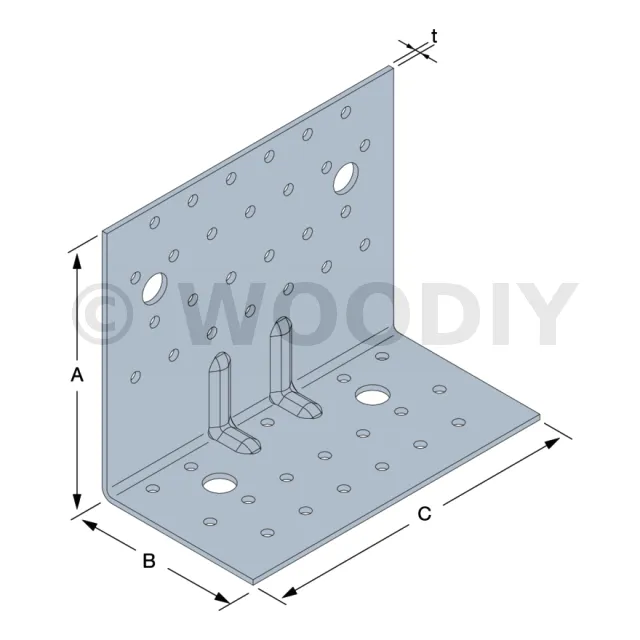

| Références | Dimensionsen mm | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
| AG922 | 121 | 79 | 150 | 2.5 | 26 | 2 | 18 | 2 |
L’AG922 est un produit issus de la gamme Aginco/Armobois

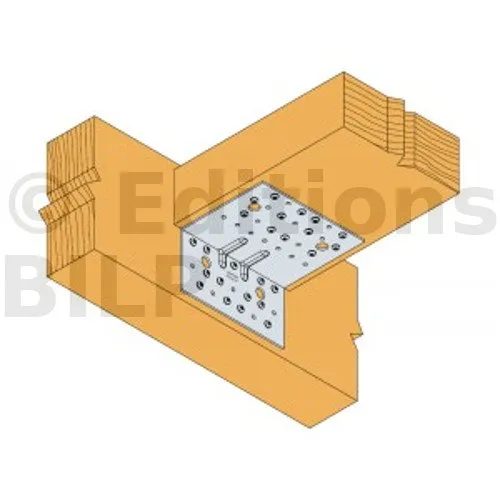

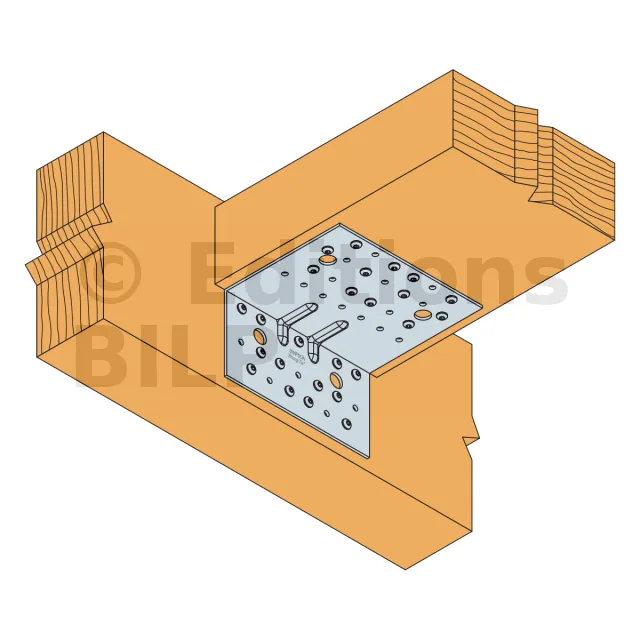

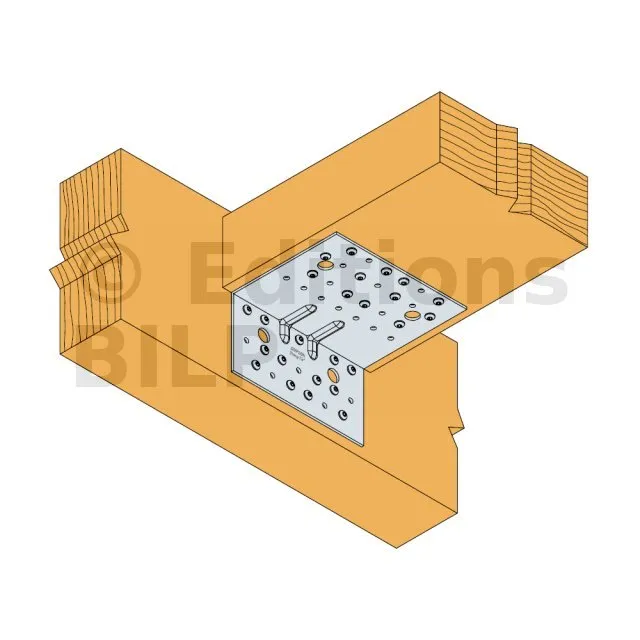

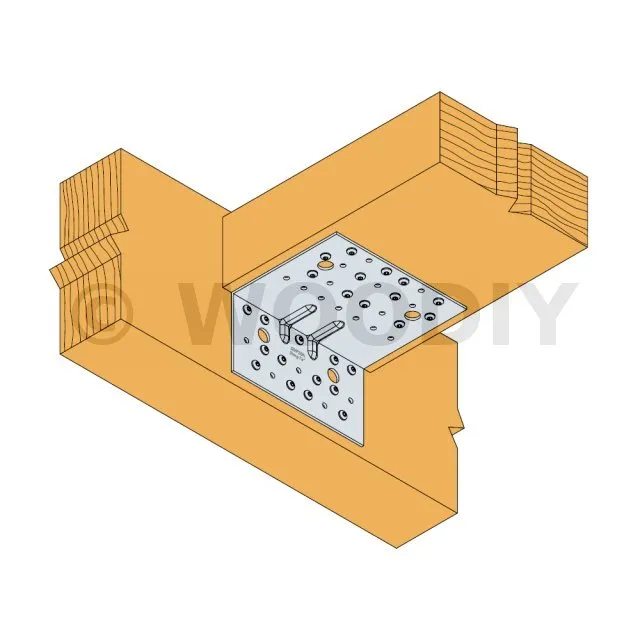

Valeurs caractéristiques - Connexion Bois sur bois type poutre/poutre - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois | |||
|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||
| Aile A | Aile B | R1.k | R2.k = R3.k | |
| Quantité | Quantité | CNA4.0x50 | CNA4.0x50 | |
| AG922 | 16 | 13 | 18.5 | 29.5 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres
| Références | Valeurs Caractéristiques [kN] | |
|---|---|---|
| R1.k | R2.k = R3.k | |
| CNA4.0x50 | CNA4.0x50 | |
| AG922 | 18.5 | - |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation. b

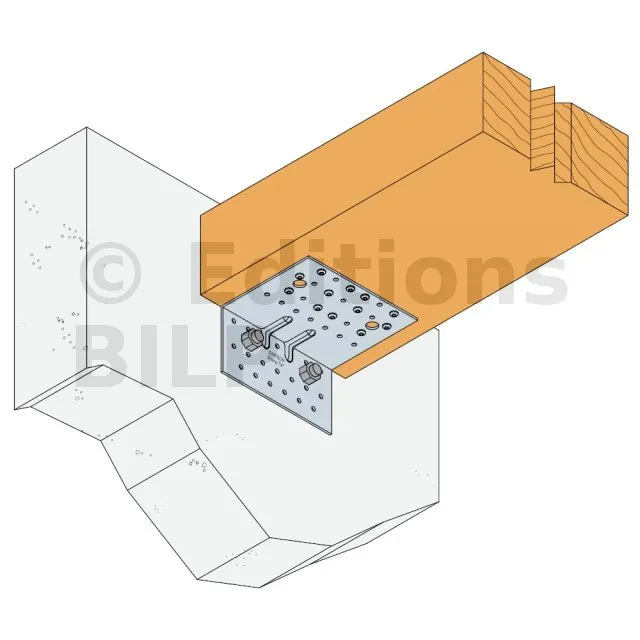

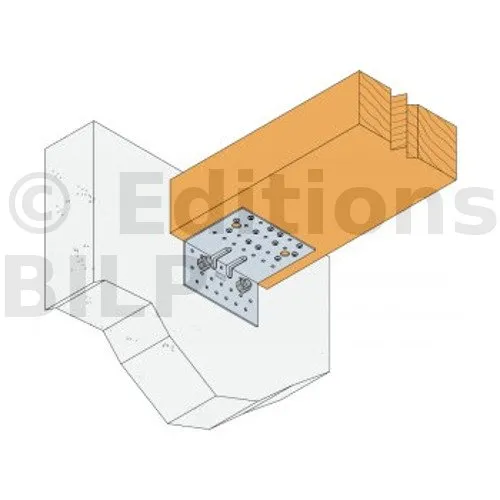

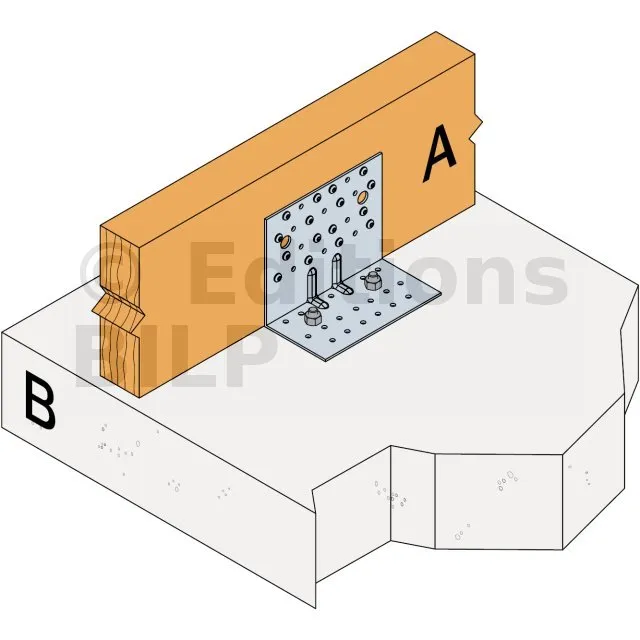

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
| Références | Valeurs caractéristiques - Bois sur support rigide | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Quantité | Type | Quantité | Type | CNA4.0x50 | CNA4.0x50 | |
| AG922 | 16 | CNA* | 2 | Ø12 | 30.6 | 48.2 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

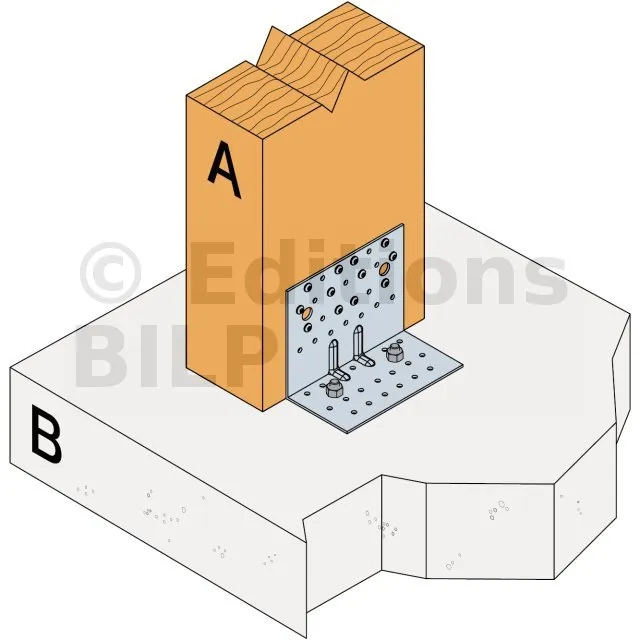

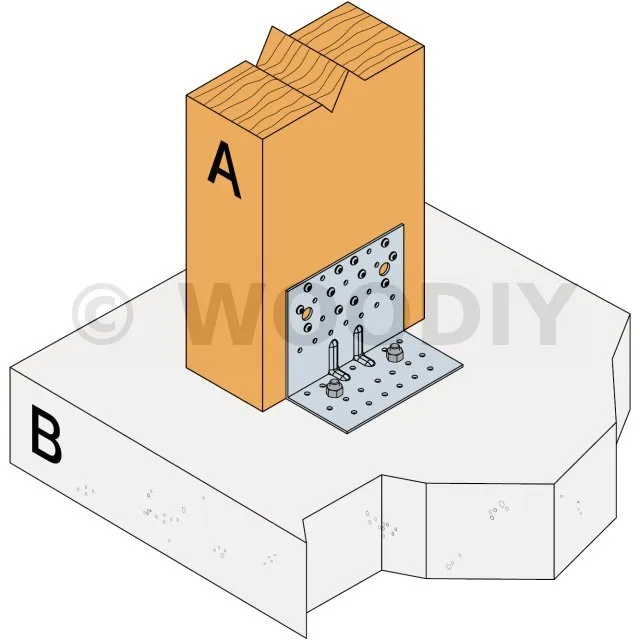

Valeurs caractéristiques - Connexion poteau bois sur support rigide - 2 équerres
| Références | Valeurs caractéristiques - Connexion poteau bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||
| Aile A | Aile B | R1.k | |||
| Quantité | Type | Quantité | Type | CNA4.0x50 | |
| AG922 | 12 | CNA* | 2 | Ø12 | 37.5 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4
| Références | Valeurs caractéristiques - Connexion bois sur bois | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||
| Aile A | Aile B | R4.k | |||
| Quantité | Quantité | CNA4.0x50 | |||
| AG922 | 12 | 13 | 22.6 | ||

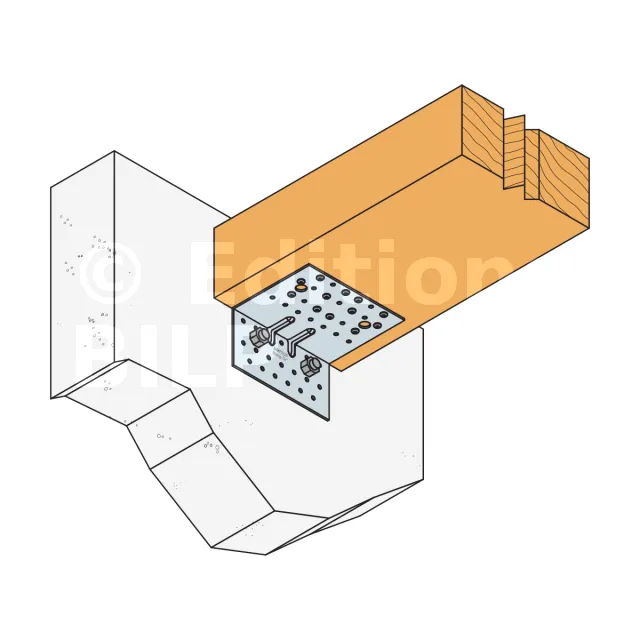

Valeurs Caractéristiques - Connexion bois sur béton - 1 équerre - Configuration F4
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||
| Aile A | Aile B | R4.k | |||
| Quantité | Type | Quantité | Type | CNA4.0x50 | |
| AG922 | 12 | CNA* | 2 | Ø12 | 24.8 |
Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 Equerres
| Références | Valeurs Caractéristiques - Poutre CLT sur poutre CLT - vis connecteurs Ø12 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Type | Qté | Type | SSH12x80 | SSH12x80 | |
| AG922 | 2 | SSH | 2 | SSH | 23 | 23 |
