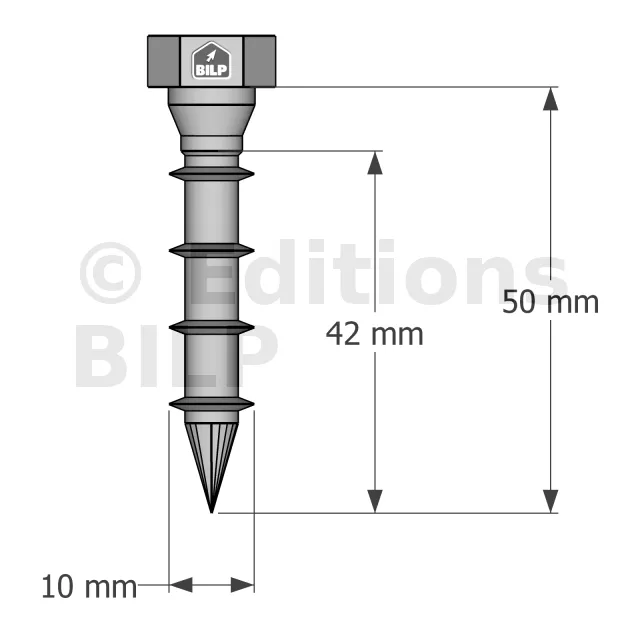

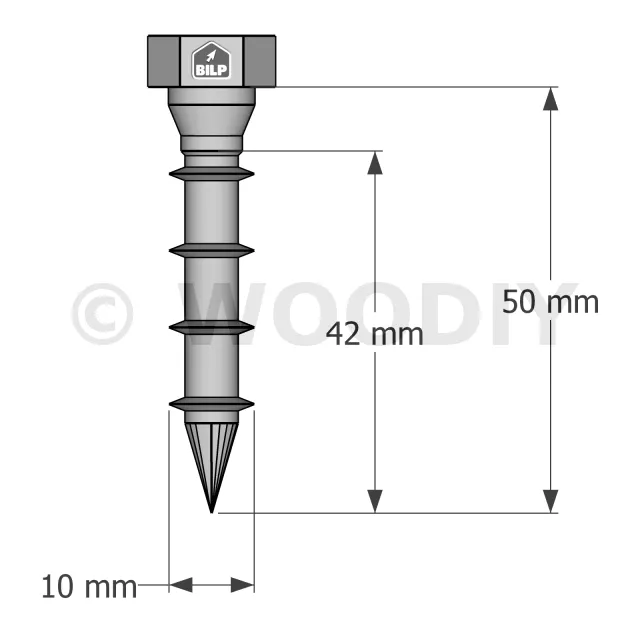

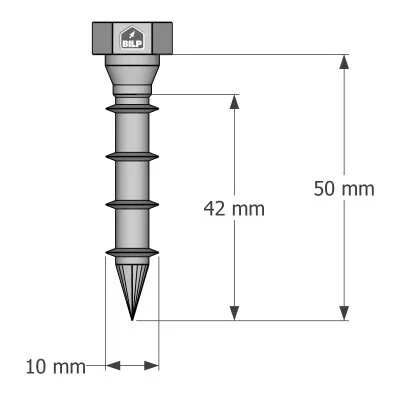

Vis connecteurs acier sur bois, SSH10.0X50 - Réf. 75150

Vis connecteurs acier sur bois

Caractéristiques

Avantages

• Tête hexagonale et empreinte étoile : flexibilité pour le montage,
• Marquage de la tête incluant la longueur en mm facilitant le contrôle,
• Partie plate large sous tête : parfait maintien de la plaque acier,
• Cône et cylindre sous tête : aide au centrage de la vis dans le perçage,
• Alésoir : frottement réduit dans le bois,
• Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
• Pointe anti-fendage type 17 : meilleure amorce du vissage,
• Mise en œuvre simple et rapide, adaptée à tous types de visseuses,
• Résistance au feu 30 minutes suivant l’Eurocode 5 sur bois avec nos sabots 4 mm certifiés R30,
• Idéal pour les connecteurs standards et les pièces mécano-soudées.

Applications

Support

• Bois

Domaines d’utilisation

• Assemblages acier sur bois,
• Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,
• Fixation de connecteurs, équerres, sabots...
• Levage et transport d’éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...

Données techniques

Dimensions

Références	Code article	Dimensions [mm]
		d	l	dh	ht	duh	d1	lg	Embout
SSH6.0X40	75128	6	40	10	4.75	6.1	3.7	24	T-30
SSH6.0X50	75129	6	50	10	4.75	6.1	3.7	33	T-30
SSH6.0X60	75130	6	60	10	4.75	6.1	3.7	42	T-30
SSH6.0X75	75131	6	75	10	4.75	6.1	3.7	42	T-30
SSH6.0X90	75132	6	90	10	4.75	6.1	3.7	42	T-30
SSH6.0X120	75133	6	120	10	4.75	6.1	3.7	75	T-30
SSH8.0X40	75134	8	40	13	5.75	8.2	5.1	32	T-40
SSH8.0X50	75135	8	50	13	5.75	8.2	5.1	42	T-40
SSH8.0X60	75136	8	60	13	5.75	8.2	5.1	42	T-40
SSH8.0X80	75137	8	80	13	5.75	8.2	5.1	42	T-40
SSH8.0X90	75138	8	90	13	5.75	8.2	5.1	42	T-40
SSH8.0X100	75139	8	100	13	5.75	8.2	5.1	55	T-40
SSH8.0X120	75140	8	120	13	5.75	8.2	5.1	85	T-40
SSH8.0X140	75141	8	140	13	5.75	8.2	5.1	85	T-40
SSH8.0X160	75142	8	160	13	5.75	8.2	5.1	110	T-40
SSH8.0X180	75143	8	180	13	5.75	8.2	5.1	110	T-40
SSH8.0X200	75144	8	200	13	5.75	8.2	5.1	110	T-40
SSH8.0X300	75148	8	300	13	5.75	8.2	5.1	110	T-40
SSH10.0X40	75149	10	40	15	6	10.2	6.2	32	T-40
SSH10.0X50	75150	10	50	15	6	10.2	6.2	42	T-40
SSH10.0X60	75151	10	60	15	6	10.2	6.2	42	T-40
SSH10.0X80	75152	10	80	15	6	10.2	6.2	42	T-40
SSH10.0X90	75153	10	90	15	6	10.2	6.2	42	T-40
SSH10.0X100	75154	10	100	15	6	10.2	6.2	55	T-40
SSH10.0X120	75155	10	120	15	6	10.2	6.2	85	T-40
SSH10.0X140	75156	10	140	15	6	10.2	6.2	85	T-40
SSH10.0X160	75157	10	160	15	6	10.2	6.2	110	T-40
SSH10.0X180	75169	12	180	17	6.25	12.2	6.7	110	T-40
SSH12.0X200	75170	12	200	17	6.25	12.2	6.7	110	T-40
SSH12.0X60	75162	12	60	17	6.25	12.2	6.7	48	T-40
SSH12.0X80	75163	12	80	17	6.25	12.2	6.7	48	T-40
SSH12.0X90	75164	12	90	17	6.25	12.2	6.7	48	T-40
SSH12.0X100	75165	12	100	17	6.25	12.2	6.7	55	T-40
SSH12.0X120	75166	12	120	17	6.25	12.2	6.7	85	T-40
SSH12.0X140	75167	12	140	17	6.25	12.2	6.7	85	T-40
SSH12.0X160	75168	12	160	17	6.25	12.2	6.7	110	T-40
SSH12.0X180	75169	12	180	17	6.25	12.2	6.7	110	T-40
SSH12.0X200	75170	12	200	17	6.25	12.2	6.7	110	T-40

Connecteurs compatibles

Références	Équerres compatibles	Sabots compatibles	Pieds de poteau compatibles
SSH8.0X40	EBC	-	-	-
SSH8.0X50	EBC	-	-	-
SSH8.0X60	EBC	-	-	-
SSH8.0X80	EBC	-	-	-
SSH8.0X90	EBC	-	-	-
SSH8.0X100	EBC	-	-	-
SSH8.0X120	EBC	-	-	-
SSH8.0X140	EBC	-	-	-
SSH8.0X160	EBC	-	-	-
SSH8.0X180	EBC	-	-	-
SSH8.0X200	EBC	-	-	-
SSH8.0X300	EBC	-	-	-
SSH10.0X40	E5/1.5, E5/1.5/1.22/11, ABR100, ABR105	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X50	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X60	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X80	ABR105, E20/3	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X90	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X120	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160	-	SBE, SAE(1), S45, S1030,S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X180	-	SBE, SAE(1),S45, S1030, S1530	PPA, PPRC,APB100/150,PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X200	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60	-	SAE(2), GLE, GSE, S45	PBP	-
SSH12.0X80	AE116, AG922, ABR255, AKRX3L	SAE, GLE, GSE, S45	-	-
SSH12.0X100	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X120	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X140	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X160	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X180	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X200	-	SAE(2), GLE, GSE, S45	PBP60/50	-

Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.
SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500

Propriétés Caractéristiques

Références	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique - My,k [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]	Ratio de torsion
SSH6.0X40	10.4	13.3	17.9	13.1	1.5
SSH8.0X40	25.3	13.9	19.5	24.1	1.5
SSH10.0X40	38.7	12.1	19.3	32.8	1.5
SSH12.0X60	52.3	12.2	18.8	40.4	1.5

Les valeurs des vis SSH8.0X40 et SSH10.0X40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).

Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH

Références	Code article	Résistance verticale - Vis perpendiculaires au bois - 2 vis SSH
			Angle 45°			Angle 60°			Angle 75°			Angle 90°
		Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]
SSH12.0X100	75165	11.4	7.9	390	13.9	9.6	474	15.5	10.7	528	16	11.1	548
SSH12.0X120	75166	15.5	10.7	528	20.1	13.9	686	23.4	16.2	800	24.6	17	840
SSH12.0X160	75168	18	12.5	617	24.4	16.9	835	29.8	20.6	1017	32	22.2	1096

Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.

• (1) : La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
• (2) : La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité pour le levage et le transport de 1,5 et un coefficient de 1,35.

Levage de panneaux - Résistance des vis inclinées - 2 vis SSH

Références	Code article	Résistance verticale - Vis inclinées - 2 vis SSH
			Angle 45°			Angle 60°			Angle 90°
		Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]
SSH12.0X120	75166	15.8	10.9	538	-	-	-	24.6	17	840
SSH12.0X160	75168	20.5	14.2	701	26.3	18.2	899	32	22.2	1096

12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.

Cette valeur admissible est à comparer à la charge à lever non pondérée.
Les valeurs de ce tableau ont été vérifiées par test avec la présence d’un organisme certifié. Pour toute demande complémentaire, merci de contacter le service technique.

Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH

Références	Code article	Résistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH
		Angle de 45° à 90°
		Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]
SSH12.0X100	75165	16	11.1	548
SSH12.0X120	75166	24.6	17	840
SSH12.0X160	75168	32	22.2	1096

Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.

Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".
