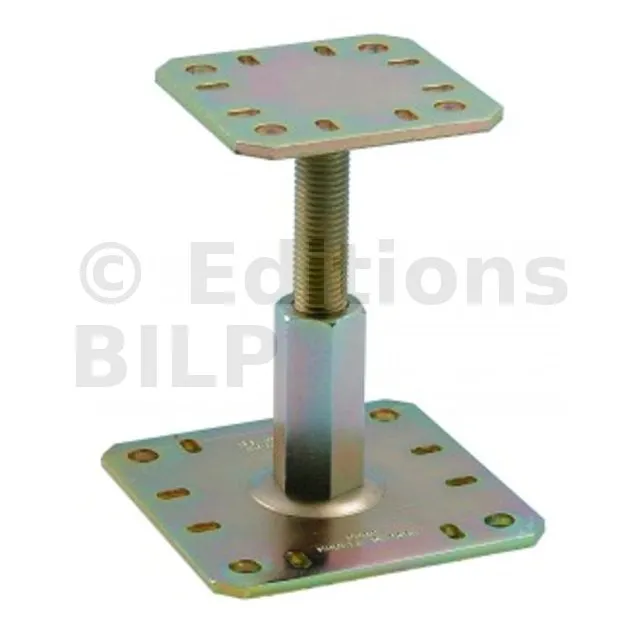

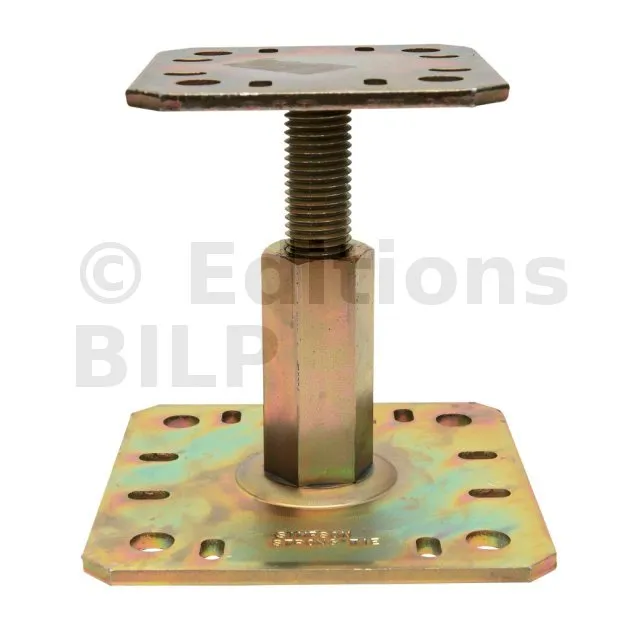

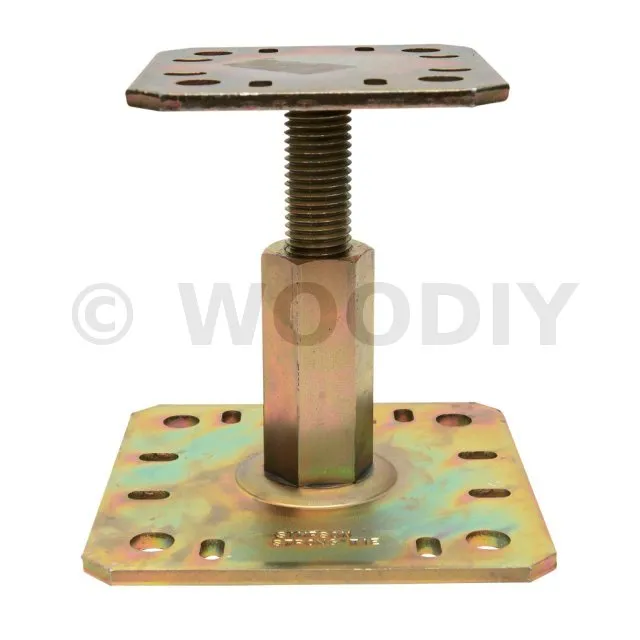

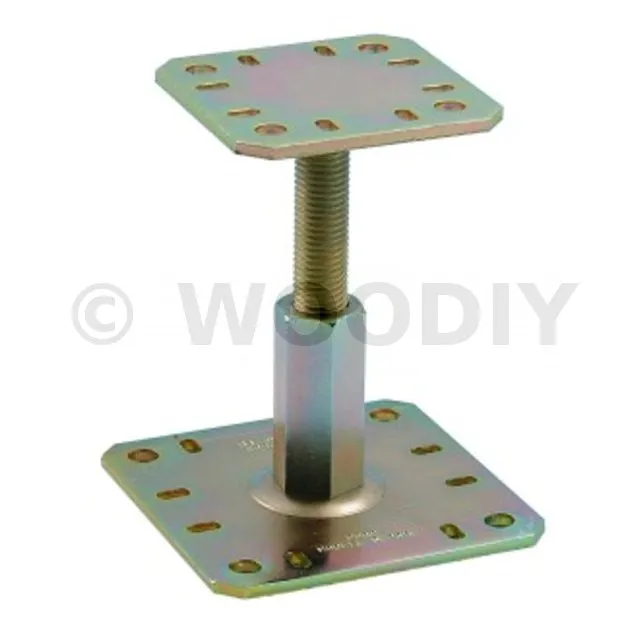

Pied de poteau réglable sous charge - Réf. PPRC
Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.
- RéférencePPRC
- FabricationFrançaise
- MatériauAcier S235 JR suivant la norme NF EN 10025,
- MarqueSIMPSON Strong-Tie
- Epaisseur5mm
- FinitionElectro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081,
- Largeur (A)100mm
- Largeur (B)100mm
- Hauteur (F)100 - 150mm
- Largeur (D)130mm
- Largeur (E)130mm
- Diamètre (G)30mm
- Perçages platine haute4Ø12mm - 8Ø6x12mm
- Perçages platine basse4Ø12mm - 8Ø6x12mm
- Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
- Charge maximale admissible en compression2.87 tonnes
Caractéristiques :
Matière :
- Acier S235 JR suivant la norme NF EN 10025,
- Finition électrozinguée suivant NF EN ISO 2081,
- Épaisseur 5 mm.
Avantages :

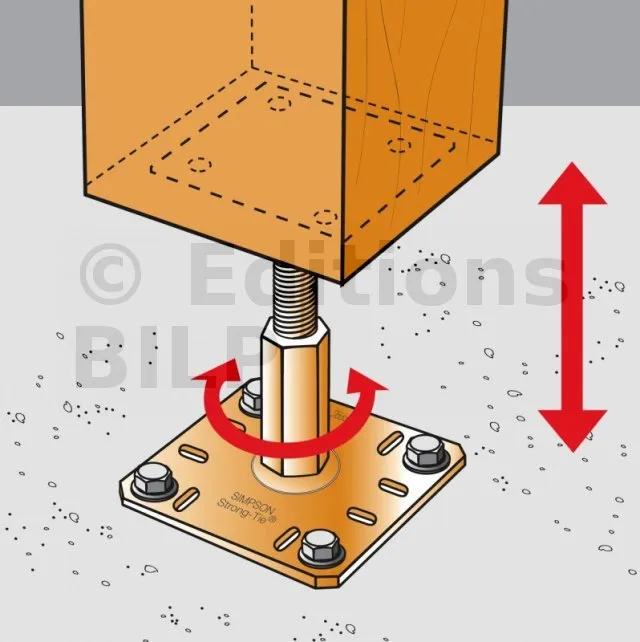

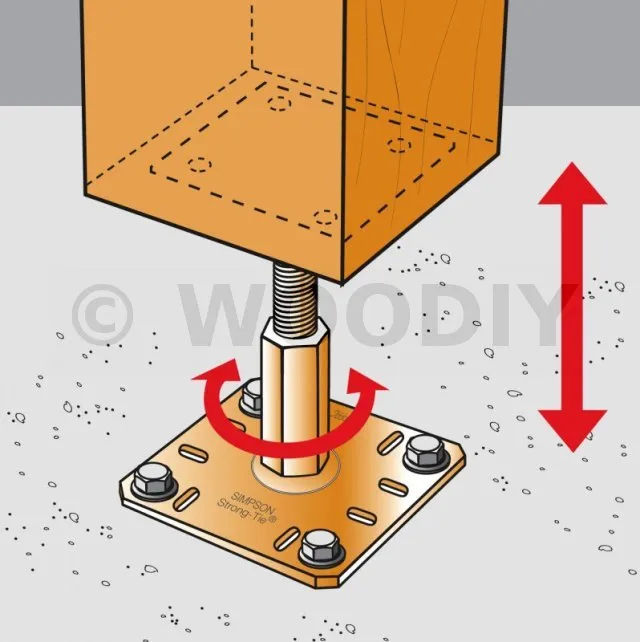

- Peut être réglé après la pose.
- Ne nécessite aucun usinage du poteau.
Applications

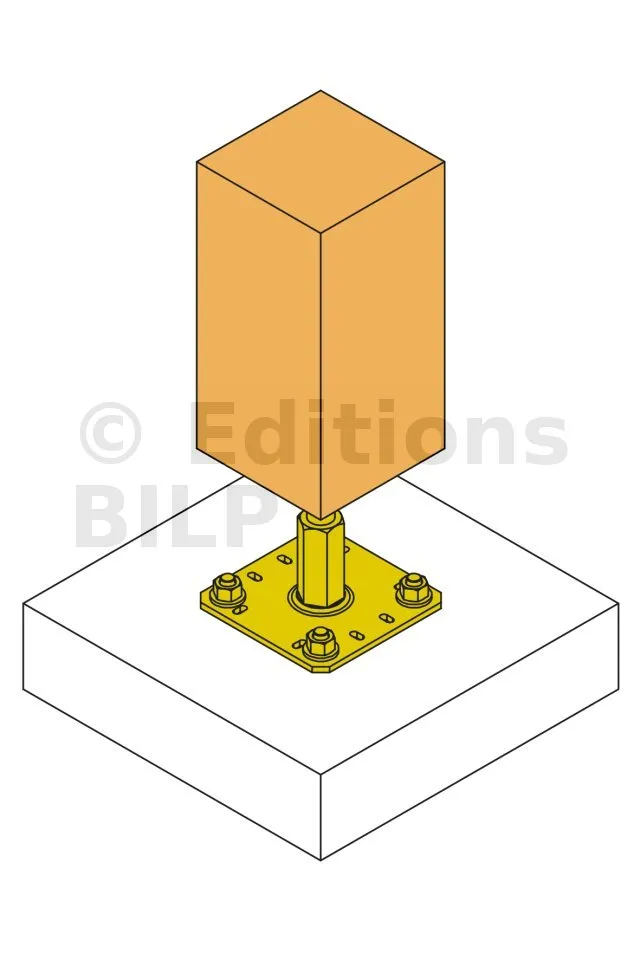

Support :

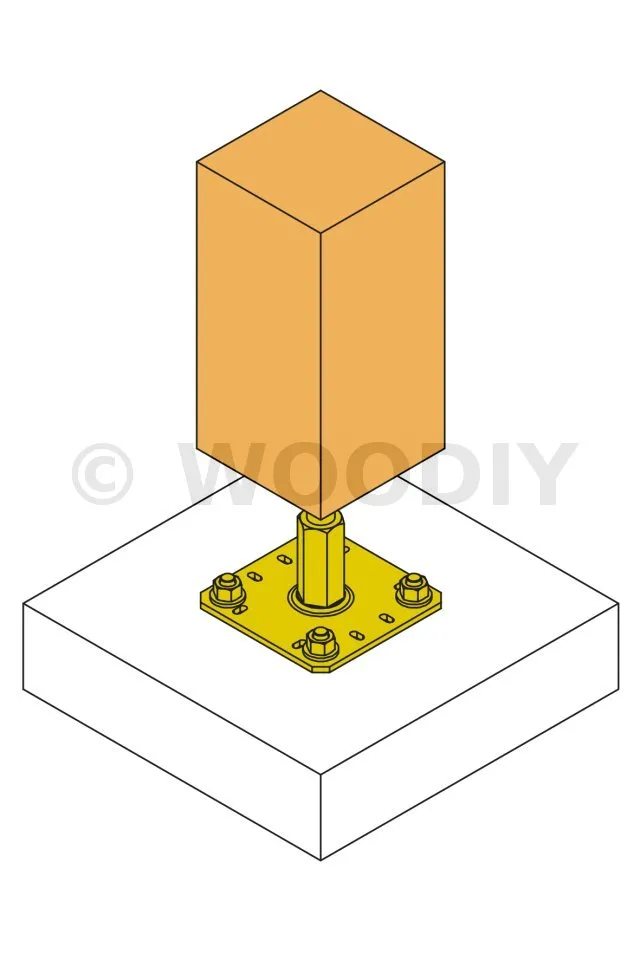

- Porteur : béton, bois massif, bois lamellé-collé, ...
- Porté : bois massif, bois composite, bois lamellé-collé, ...
Domaines d’utilisation :

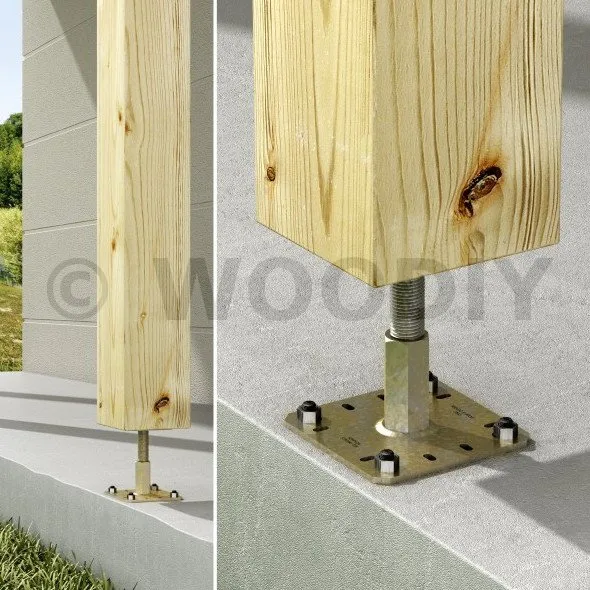

- Poteaux de auvent,
- Pergola,
- Véranda,...

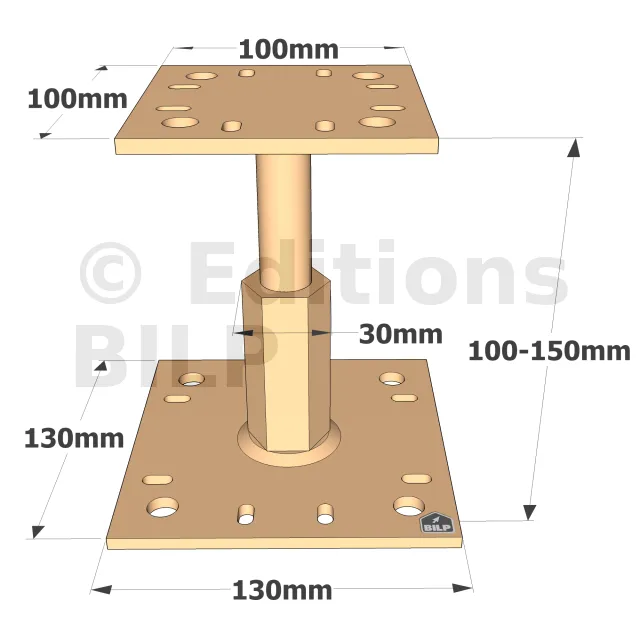

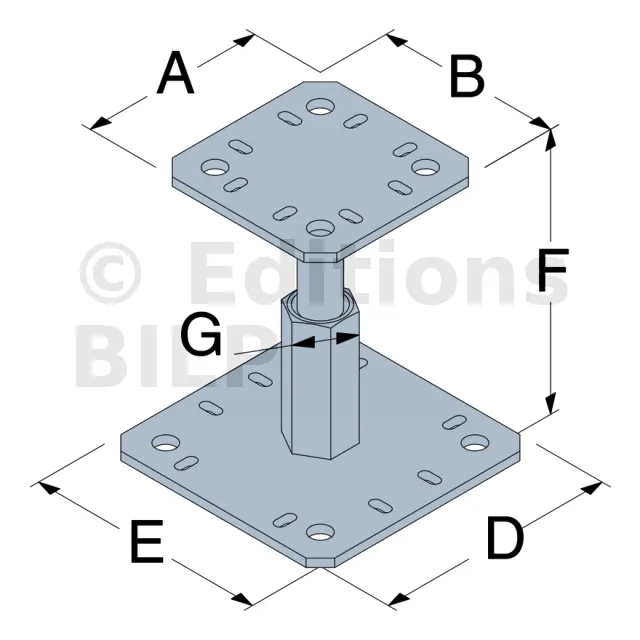

Dimensions

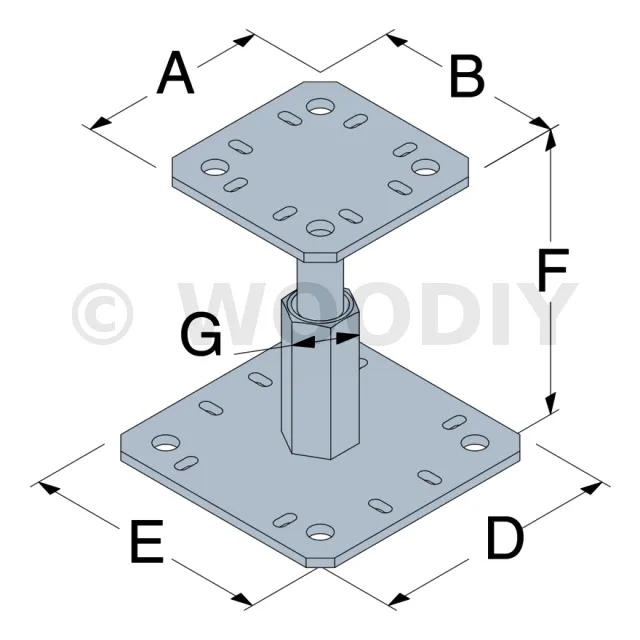

| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12[mm] | Oblongs Ø6x12[mm] | Ø12[mm] | Oblongs Ø6x12[mm] | |
| PPRC | 100 | 100 | 130 | 130 | 100-150 | 30 | 5 | 4 | 8 | 4 | 8 |

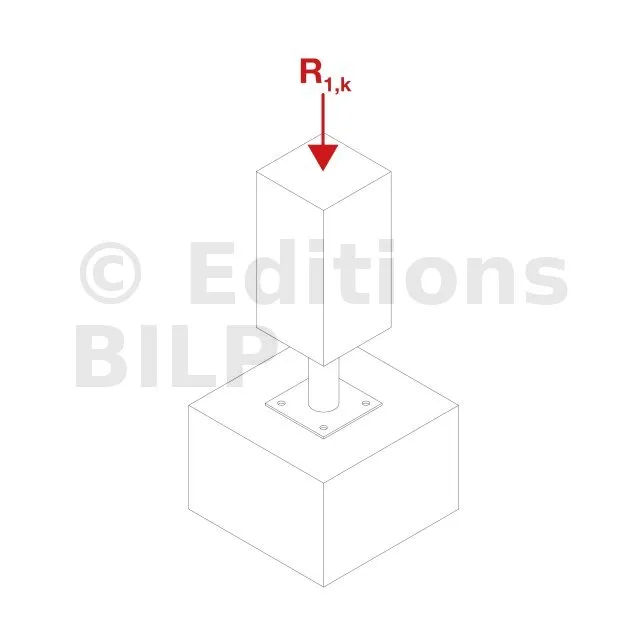

Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k | |||
| Quantité | Type | Quantité | Type | ||
| PPRC | 4 | Ø10 | 4 | Ø10* | 51,1/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k** | |||
| Quantité | Type | Quantité | Type | ||
| PPRC | 4 | Ø10 | 4 | Ø10* | 61 |
* Référez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

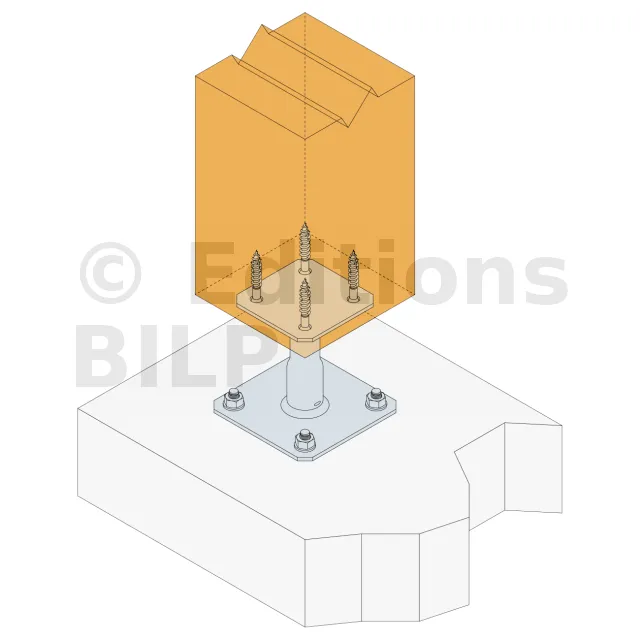

Fixations
Sur poteau bois :
- Tirefonds LAG Ø10x80
- Vis SSH Ø10 x 80 mm
Sur béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5 ou alternative FM-753 M10x75/5 3DG (revêtement adapté pour un usage en extérieur)
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25
Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
