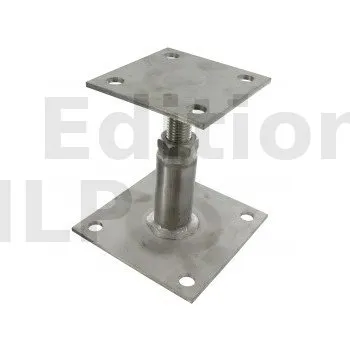

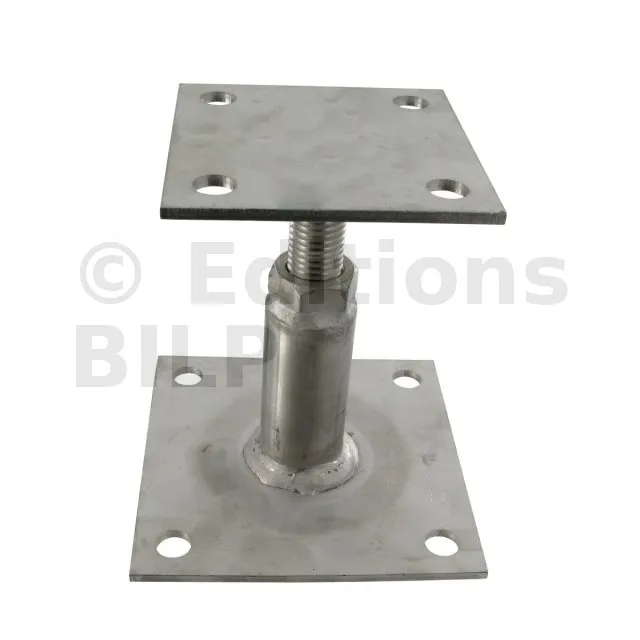

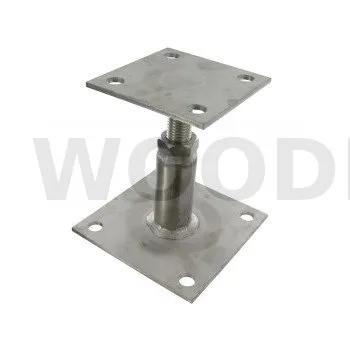

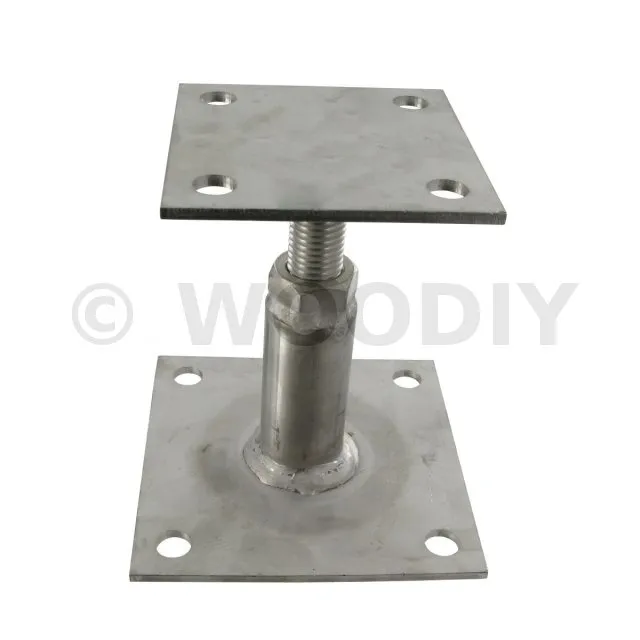

Pied de poteau réglable en INOX A4 - Réf. PPRIX
Les pieds de poteau PPRIX sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier. Le modèle inox est recommandé dans des atmosphères corrosives.
- RéférencePPRIX
- FabricationFrançaise
- MatériauAcier inoxydable A4 suivant NF EN 10088
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm
- Largeur (A)100mm
- Largeur (B)100mm
- Hauteur (F)100 à 160mm
- Largeur (D)130mm
- Largeur (E)130mm
- Perçages platine haute4Ø12mm
- Perçages platine basse4Ø12mm

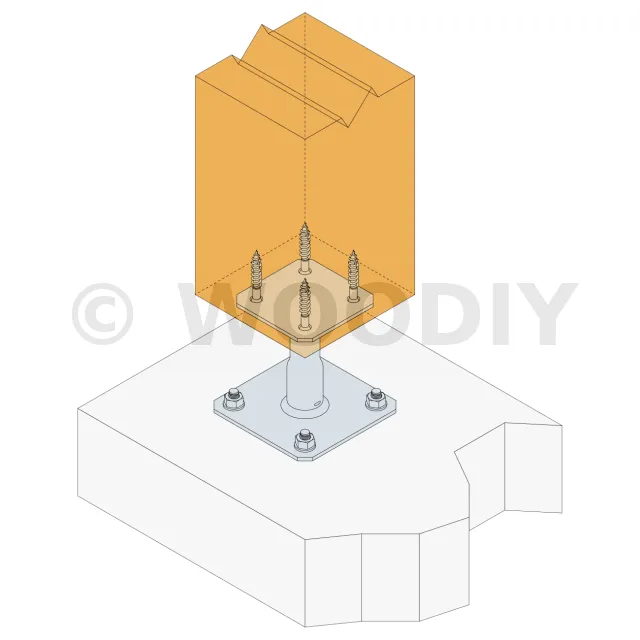

- Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
- Charge maximale admissible en compression2.02 tonnes
Caractéristiques :
Matière :
- Acier inoxydable A4 suivant NF EN 10088,
- Épaisseur 4 mm.
Avantages :
- Haute résistance à la corrosion,
- Ne nécessite aucun usinage,
- Réglable sur chantier.
Applications

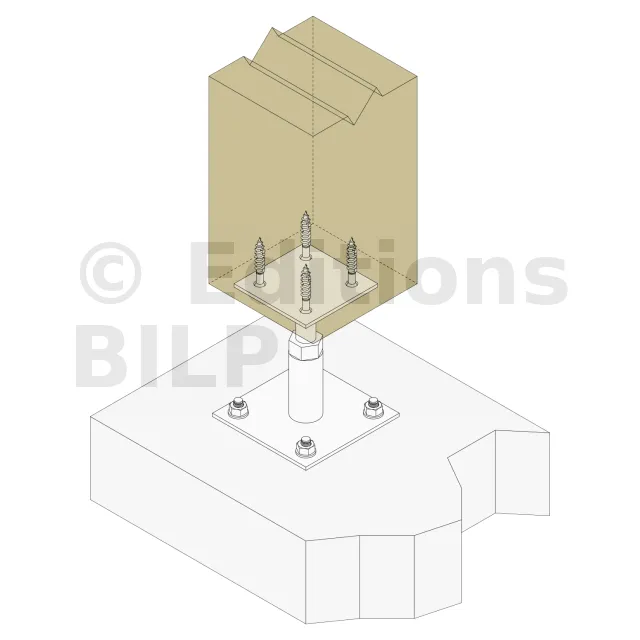

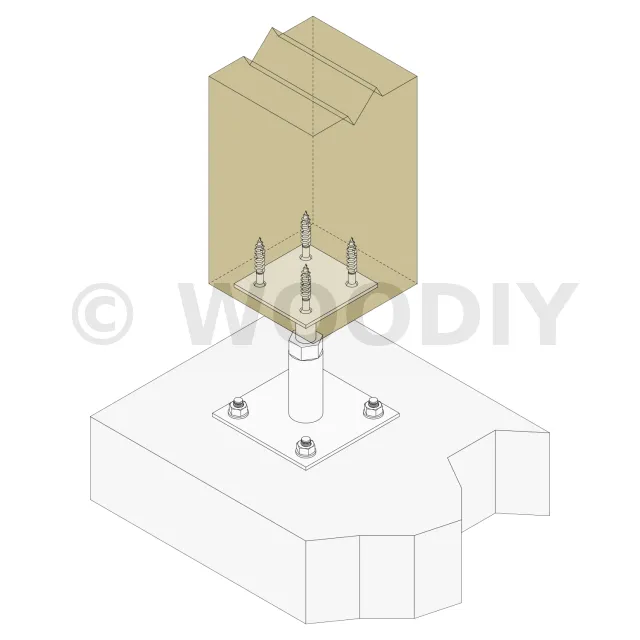

Support :
- Porteur : bois massif, bois lamellé-collé, béton...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation :
- Poteaux de auvent,
- Pergola,
- Véranda...

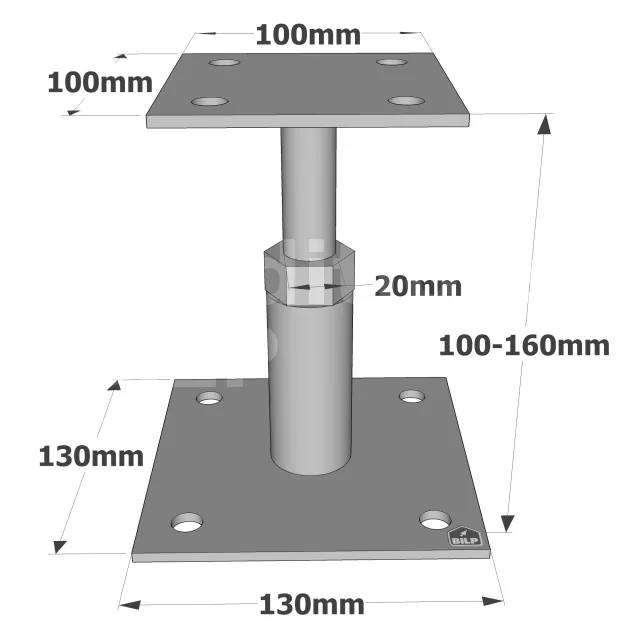

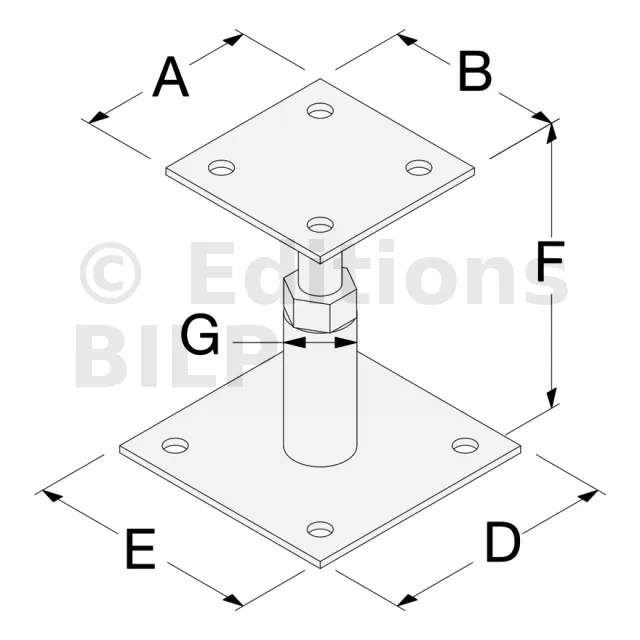

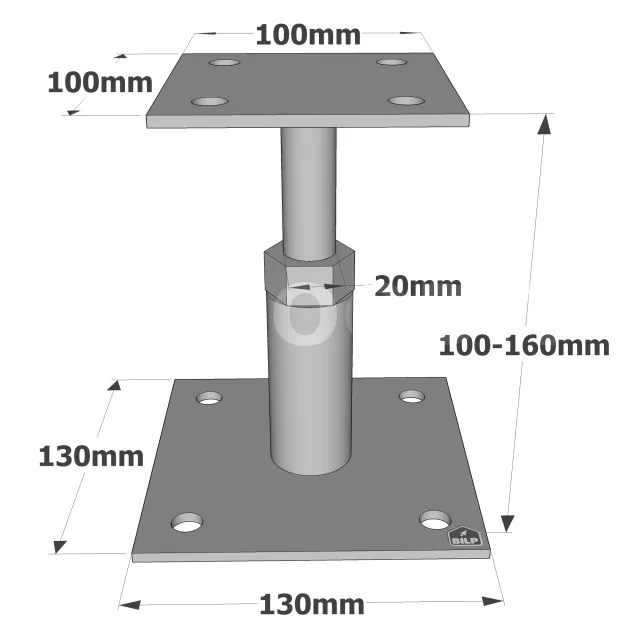

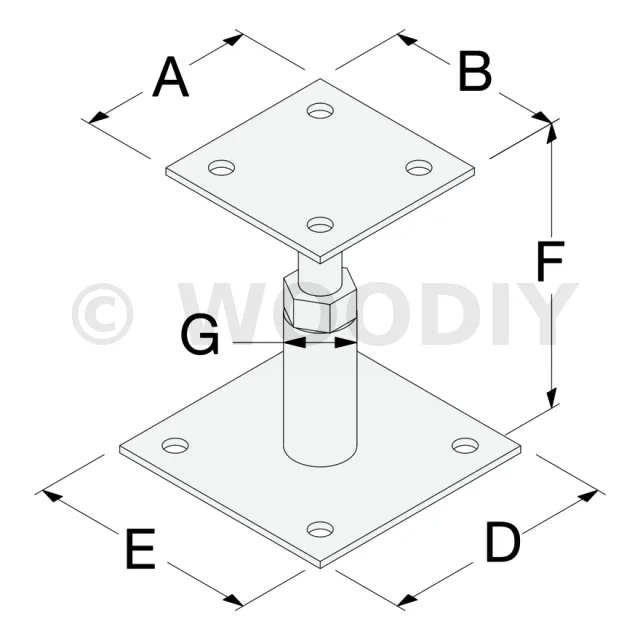

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPRIX | 100 | 100 | 130 | 130 | 100 - 160 | 20 | 4 | 4 | 4 |

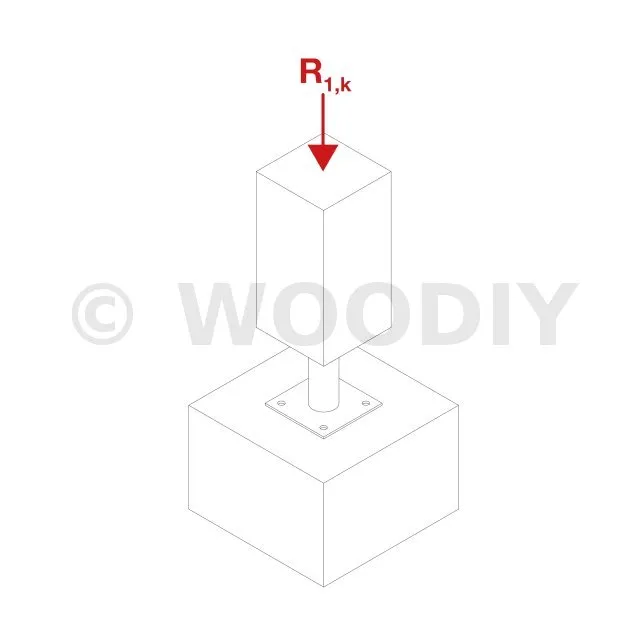

Valeurs caractéristiques
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | |||
| Quantité | Type | Quantité | Type | ||
| PPRIX | 4 | Ø10 | 4 | Ø10* | 36 / kmod^0.5 |
* Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k** | |||
| Quantité | Type | Quantité | Type | ||
| PPRIX | 4 | Ø10 | 4 | Ø10* | 43 |
* Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
