Broches pour connecteurs à âme intérieure - INOX A4 - Réf. STD12X60S
- RéférenceSTD12X60S
- Fabricationfrançaise
- MatériauAcier inoxydable A4 suivant NF EN 10088
- MarqueSIMPSON Strong-Tie
- Produits compatiblesPPS170IX, PPSDT230IX

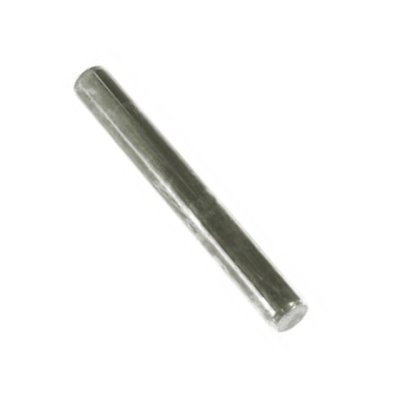

Broches pour connecteurs à âme intérieure - Inox A4

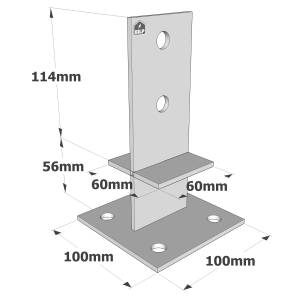

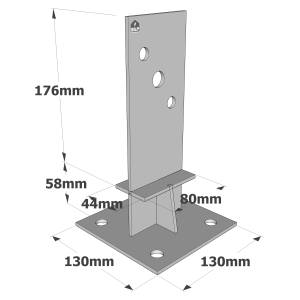

Les broches inox STDS sont essentielles à la reprise de charge des connecteurs structurels inox en âme Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure inox CBHS et permettent également d‘assurer la fixation de poteaux bois sur les pieds de poteaux inox à âme intérieure PPS170IX et PPSDT230IX.
Caractéristiques
Déclarations de performance :FR-DoP-h10/0004
Matière
- Acier inoxydable A4 suivant NF EN 10088.
Avantages
- Extrémité chanfreinée pour une pénétration simplifiée dans le bois,
- Acier inoxydable pour une meilleure résistance à la corrosion en milieu agressif.
Applications
Support

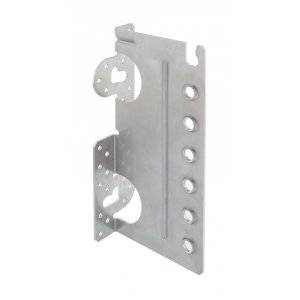

- Étriers à âme intérieure inox,
- Pieds de poteaux structurels à âme intérieure inox,
- Platines inox, ...
Domaines d’utilisation
- Fixation d’étriers à âme intérieure inox,
- Fixation de pieds de poteaux structurels à âme intérieure inox,
- Fixation de platines inox, ...
Données techniques
Dimensions
| Références | Dimensions fixations [mm] | Produits compatibles | |
|---|---|---|---|
| d | l | ||
| STD8X60-B | 8 | 60 | TU12 |
| STD10X60S | 10 | 60 | CBHS |
| STD10X80S | 10 | 80 | CBHS |
| STD10X100S | 10 | 100 | CBHS |
| STD12X60S | 12 | 60 | PPS170IX, PPSDT230IX |
| STD12X100S | 12 | 100 | PPS170IX, PPSDT230IX |
| STD12X140S | 12 | 140 | PPS170IX, PPSDT230IX |
| STD12X200S | 12 | 200 | PPS170IX, PPSDT230IX |
Propriétés caractéristiques
| Références | Propriétés caractéristiques |
|---|---|
| Moment d’écoulement plastique caractéristique [My,k] [Nm] | |
| STD10X60S | 59.7 |
| STD10X80S | 59.7 |
| STD10X100S | 59.7 |
| STD12X60S | 95.9 |
| STD12X100S | 95.9 |
| STD12X140S | 95.9 |
| STD12X200S | 95.9 |
Installation
- L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
- Les chanfreins facilitent l’insertion des éléments dans le bois,
- Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de Mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).
