Broches pour connecteurs à âme intérieure - INOX A4 - Réf. STD10X60S

Sabots à ailes extérieures, gamme SBE ECONOMIQUE (épaisseur 1,5mm, profondeur 55mm) - Réf. SBE32/99

EN STOCK

Expédition immédiate disponible pour 34 unité(s).
Livré en 24/72h

3€²⁴

HT / Broches

(3.89 € TTC)

Diamètre :
- 10mm
Longueur :
- 60mm
Autres choix

Référence
STD10X60S
Fabrication
française
Matériau
Acier inoxydable A4 suivant NF EN 10088
Marque
SIMPSON Strong-Tie
Produits compatibles
CBHS

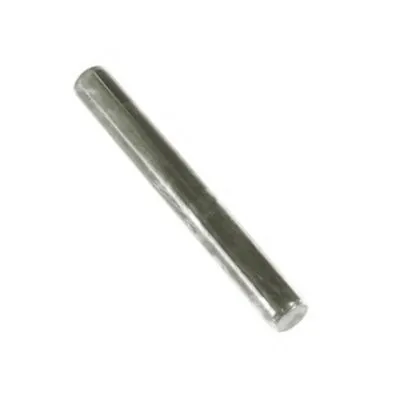

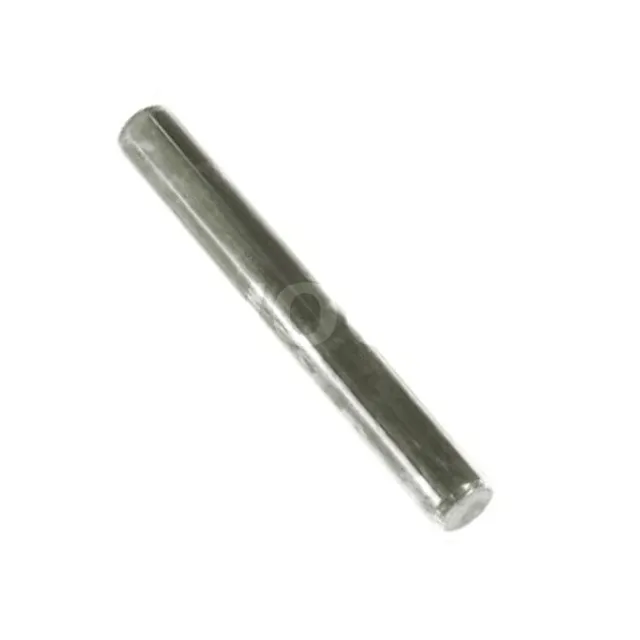

Broches pour connecteurs à âme intérieure - Inox A4

Les broches inox STDS sont essentielles à la reprise de charge des connecteurs structurels inox en âme Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure inox CBHS et permettent également d‘assurer la fixation de poteaux bois sur les pieds de poteaux inox à âme intérieure PPS170IX et PPSDT230IX.

Caractéristiques

Déclarations de performance :FR-DoP-h10/0004

Matière

Acier inoxydable A4 suivant NF EN 10088.

Avantages

Extrémité chanfreinée pour une pénétration simplifiée dans le bois,
Acier inoxydable pour une meilleure résistance à la corrosion en milieu agressif.

Applications

Support

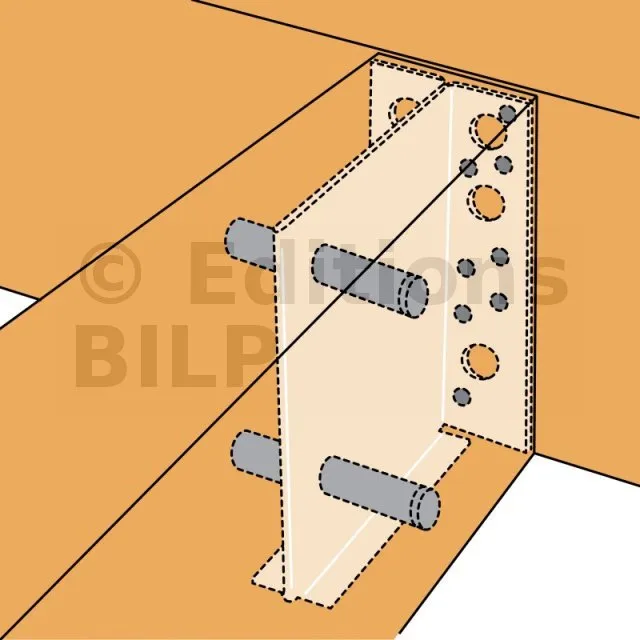

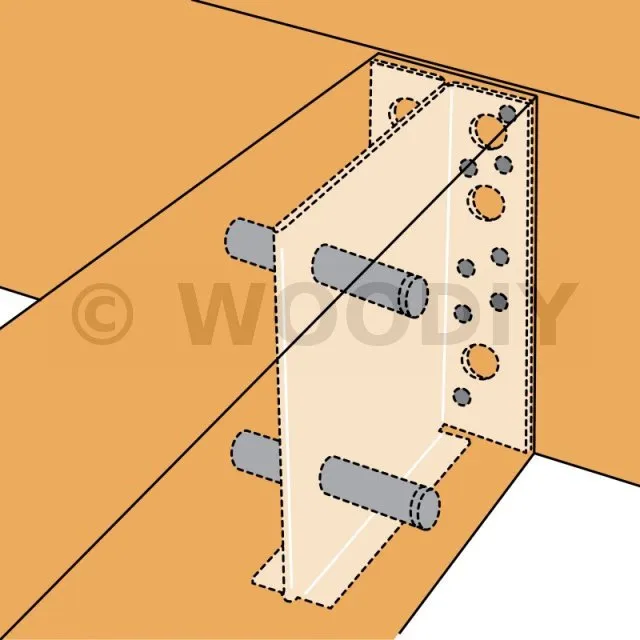

Étriers à âme intérieure inox,

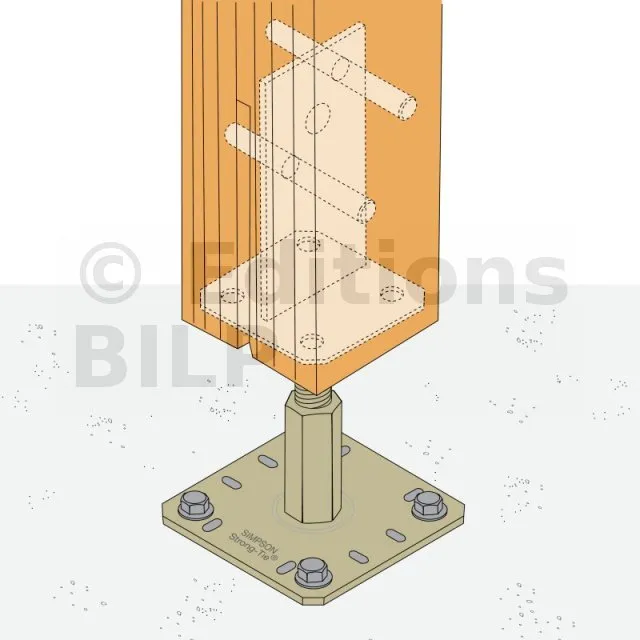

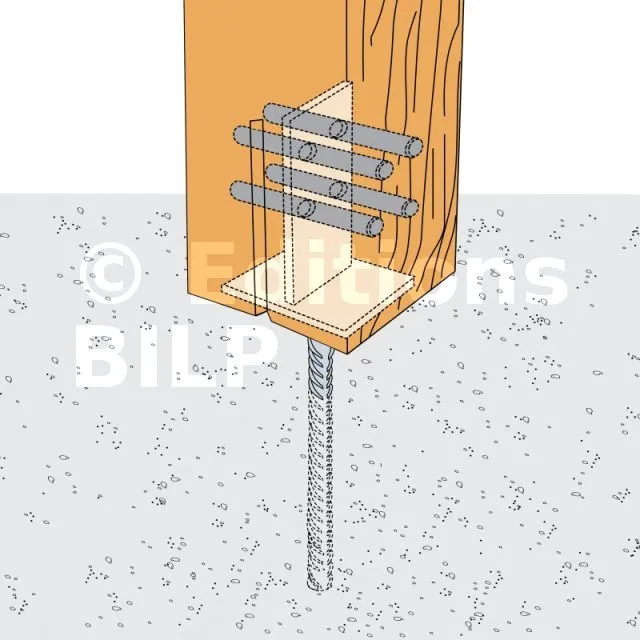

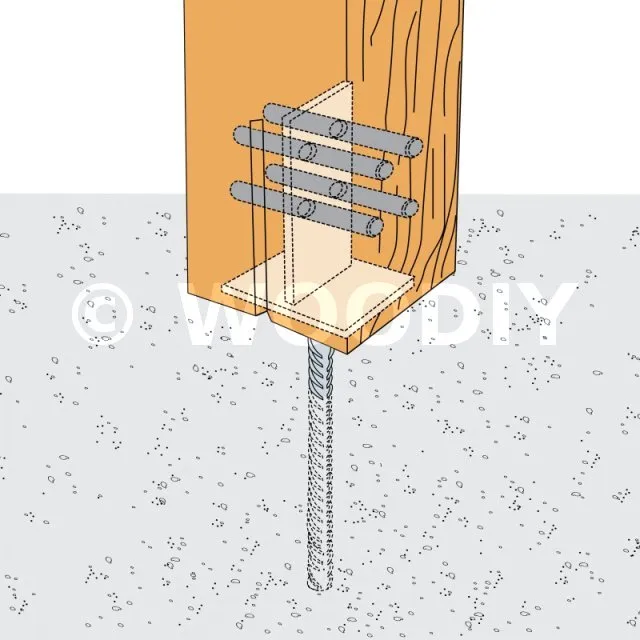

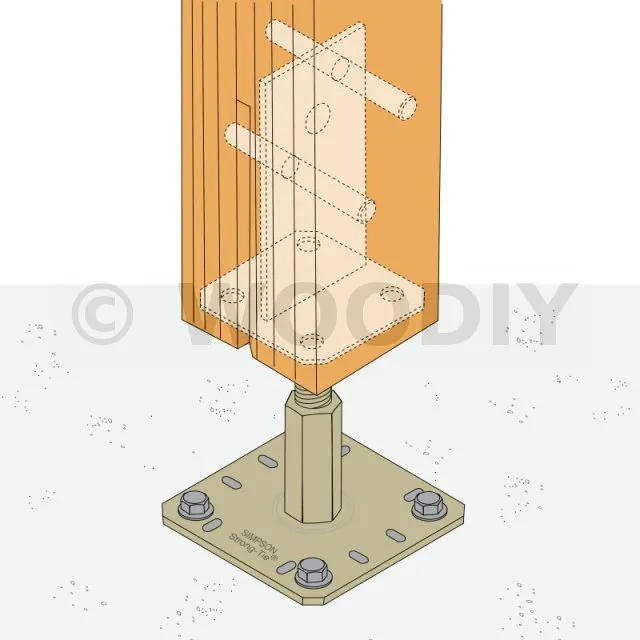

Pieds de poteaux structurels à âme intérieure inox,
Platines inox, ...

Domaines d’utilisation

Fixation d’étriers à âme intérieure inox,
Fixation de pieds de poteaux structurels à âme intérieure inox,
Fixation de platines inox, ...

Données techniques

Dimensions

Références	Dimensions fixations [mm]		Produits compatibles
	d	l
STD8X60-B	8	60	TU12
STD10X60S	10	60	CBHS
STD10X80S	10	80	CBHS
STD10X100S	10	100	CBHS
STD12X60S	12	60	PPS170IX, PPSDT230IX
STD12X100S	12	100	PPS170IX, PPSDT230IX
STD12X140S	12	140	PPS170IX, PPSDT230IX
STD12X200S	12	200	PPS170IX, PPSDT230IX

Propriétés caractéristiques

Références	Propriétés caractéristiques
	Moment d’écoulement plastique caractéristique [My,k] [Nm]
STD10X60S	59.7
STD10X80S	59.7
STD10X100S	59.7
STD12X60S	95.9
STD12X100S	95.9
STD12X140S	95.9
STD12X200S	95.9

Installation

L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
Les chanfreins facilitent l’insertion des éléments dans le bois,
Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de Mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).

Broches pour connecteurs à âme intérieure - INOX A4 - Réf. STD10X60S

Broches pour connecteurs à âme intérieure - Inox A4

Caractéristiques

Applications

Données techniques

Dimensions

Propriétés caractéristiques

Avec ce produit, nous vous conseillons aussi :

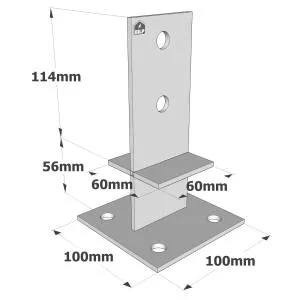

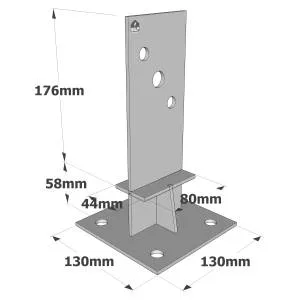

Pied de poteau en âme avec platine - Inox A4 - Réf. PPSDT170IX
SIMPSON Strong-Tie
39€⁶³
HT / Pied de poteau
(47.55 € TTC)

Pied de poteau en âme avec platine - Inox A2 - Réf. PPSDT230IX
SIMPSON Strong-Tie
59€⁴³
HT / Pied de poteau
(71.32 € TTC)

Broches pour connecteurs à âme intérieure - Inox A4

Caractéristiques

Applications

Données techniques

Dimensions

Propriétés caractéristiques

Avec ce produit, nous vous conseillons aussi :

Pied de poteau en âme avec platine - Inox A4 - Réf. PPSDT170IXSIMPSON Strong-Tie 39€63 HT / Pied de poteau (47.55 € TTC)

Pied de poteau en âme avec platine - Inox A2 - Réf. PPSDT230IXSIMPSON Strong-Tie 59€43 HT / Pied de poteau (71.32 € TTC)

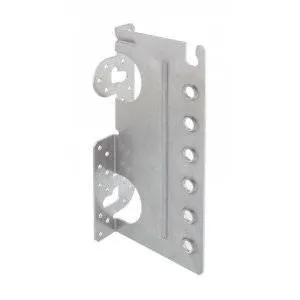

Étrier à âme intérieure - Inox A4
