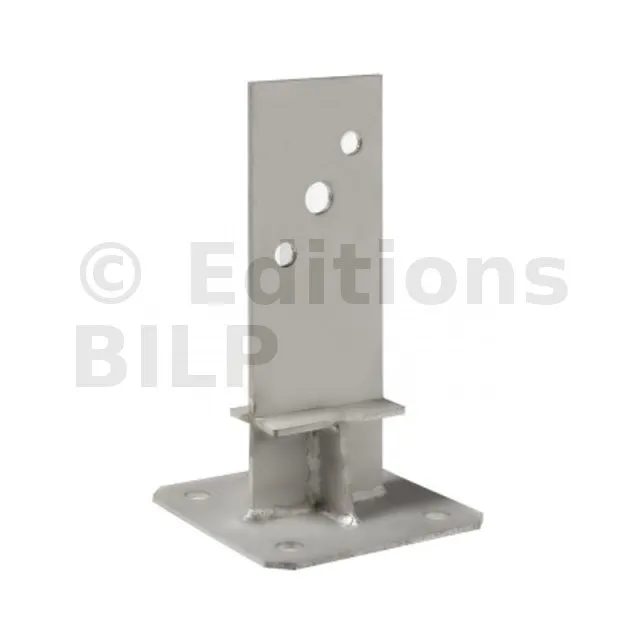

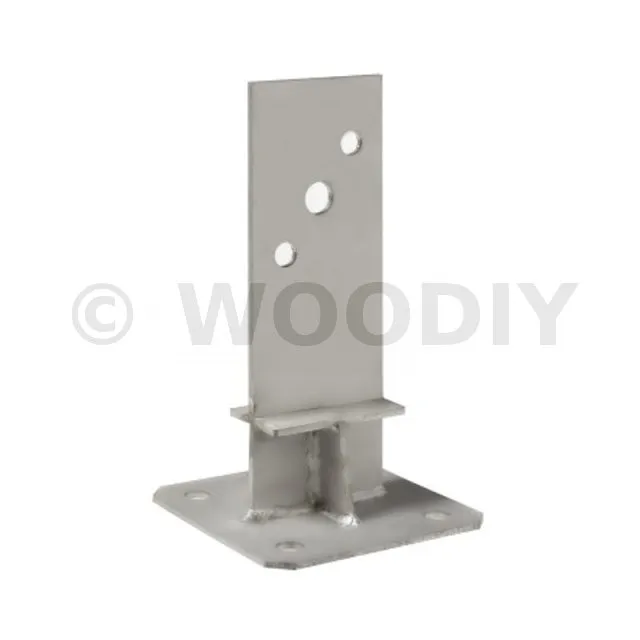

Pied de poteau en âme avec platine - Inox A2 - Réf. PPSDT230IX_10
- RéférencePPSDT230IX_10
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm
- MatériauAcier inoxydable A2 suivant NF EN 10088

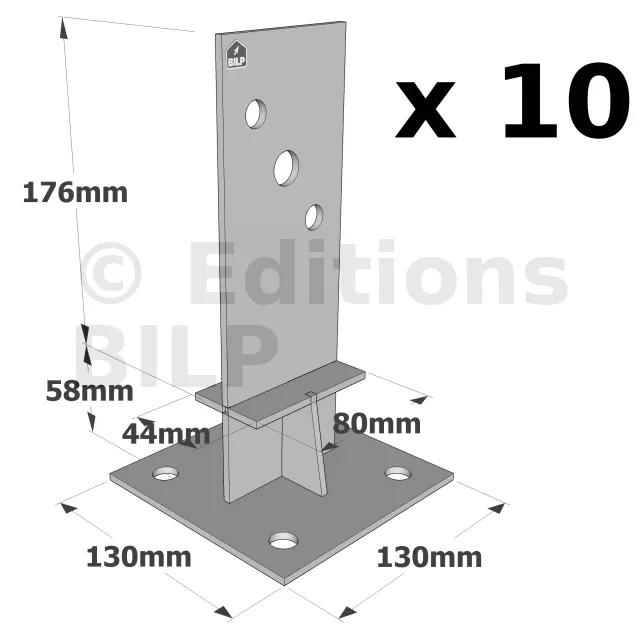

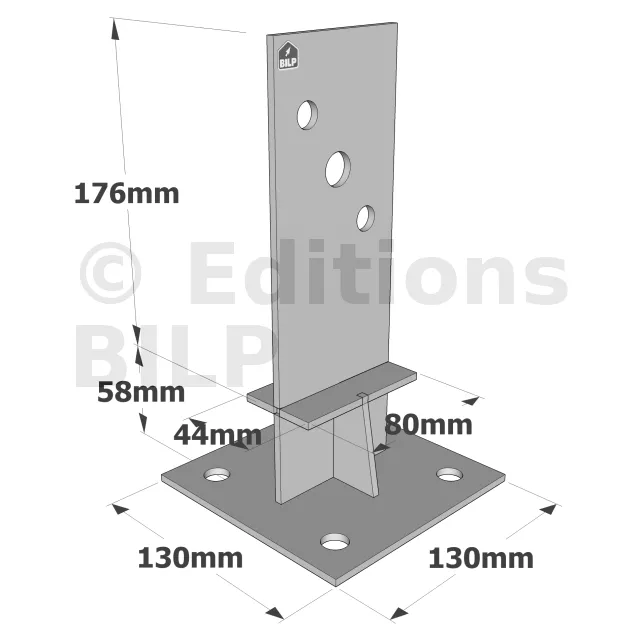

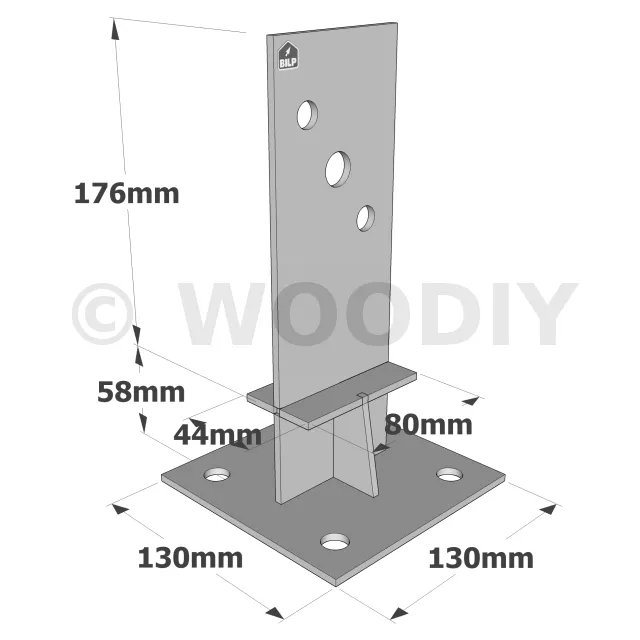

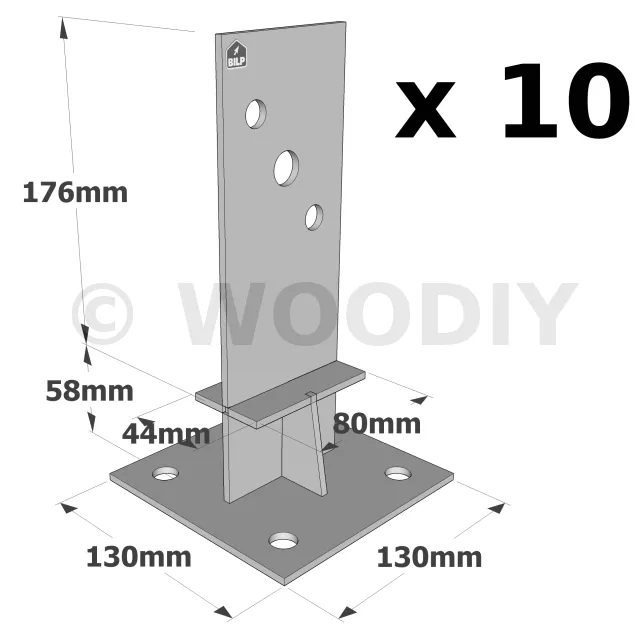

- Largeur (B)80mm
- Largeur (D)130mm
- Largeur (E)130mm
- Perçages platine haute2Ø13 - 1Ø17
- Perçages platine basse4Ø14

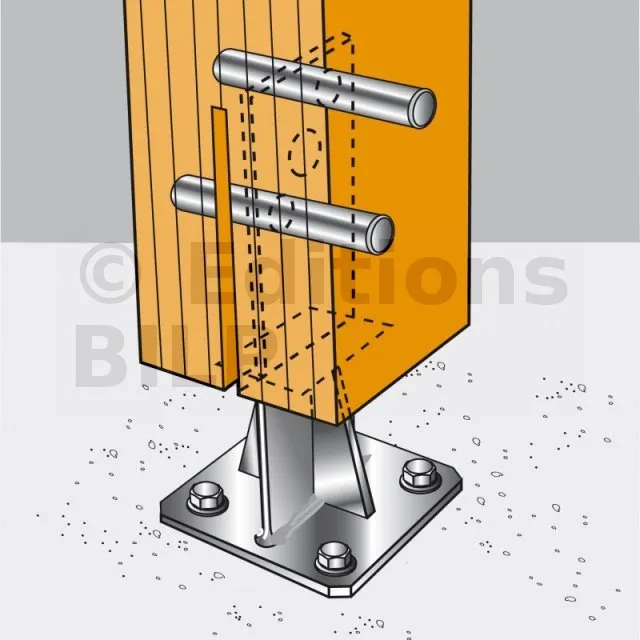

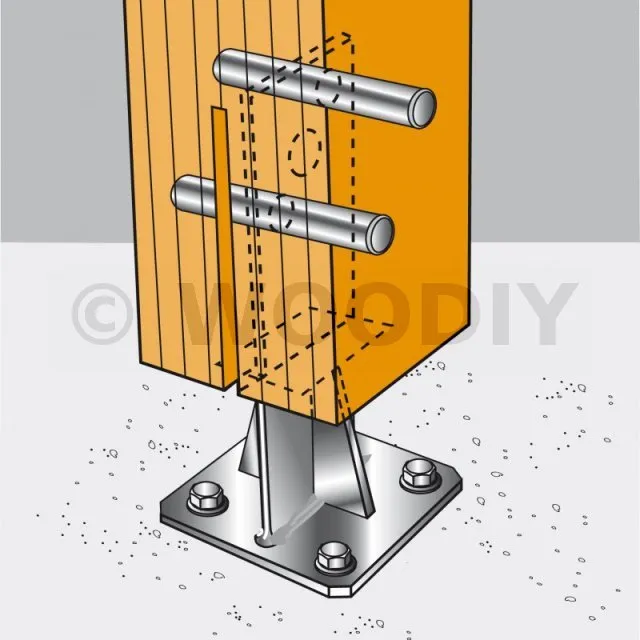

- Connexion bois sur support rigideSur poteau : 2 broches Inox Ø12 ou Ø16 ou Boulons inox Ø 12 mm ou 16 mm suivant perçages ; sur béton : 4Ø12 (goujons BOAX-II M12-104/5 A4 ; tige filetée M12) ; sur acier : Boulons inox Ø12
- Charge maximale admissible en compression2.53 tonnes
- Hauteur (F)58mm
Pied de poteau en âme avec platine - Inox A4
Les pieds de poteaux type PPSDTIX permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement. Les modèles inox sont en général recommandés dans les atmosphères corrosives mais dans des conditions très restrictives.
Caractéristiques
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques :ETA-07/0285
Matière
- Acier inox 304L suivant la norme EN 10088
Avantages
- Conçus spécialement pour reprendre des efforts de soulèvement,
- Grande résistance à la corrosion.
Applications
Support
- Porteur : béton, acier, bois...
- Porté : bois massif, bois composite, bois lamellé-collé (poteau 200 x 200 maxi)...
Domaines d’utilisation
- Structures extérieures,
- Auvent, pergola, veranda, terrasse et console...
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | t | Ø13 | Ø17 | Ø14 | |
| PPSDT170IX | 60 | 60 | 114 | 100 | 100 | 56 | 60 | 4 | 2 | - | - |
| PPSDT230IX | 44 | 80 | 176 | 130 | 130 | 58 | 80 | 4 | 2 | 1 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | |||
| Quantité | Type | Quantité | Type | |||||
| PPSDT170IX | 2 | STD12 | 4 | Ø12* | 23,3/kmod^0,5 | 16.3 | min(21,3 ;14,1/kmod) | 0,98/kmod |
| PPSDT230IX | 2 | STD12 | 4 | Ø12* | 48,1/kmod^0,5 | 23 | 15 | 8,4/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1.k* | R2.k | R3.k* | R4.k* | |||
| Quantité | Type | Quantité | Type | |||||
| PPSDT170IX | 2 | STD12 | 4 | Ø12** | 26 | 16.3 | 20.1 | 1.4 |
| PPSDT230IX | 2 | STD12 | 4 | Ø12** | 53.8 | 23 | 15 | 9.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
