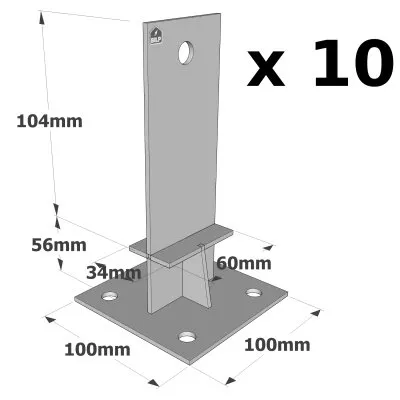

Pieds de poteau en âme avec platine - Réf. PPSDT160_10
- RéférencePPSDT160_10
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm
- MatériauAcier S253JR suivant NF EN 10025
- Largeur (B)60mm
- Largeur (D)100mm
- Largeur (E)100mm
- Perçages platine haute1Ø13
- Perçages platine basse4Ø14
- Connexion bois sur support rigideSur poteau : 1 STD12 ; sur béton : 4Ø12 (goujons WA M12 ; tige filetée M12), sur acier : boulons
- Charge maximale admissible en compression2.13 tonnes
- Hauteur (F)56mm
Pieds de poteau en âme avec platine - PPSDT
Les pieds de poteau en âme avec platine type PPSDT permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.
Caractéristiques :
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière :
- Acier S253JR suivant NF EN 10025.
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Avantages :
- Conçu spécialement pour reprendre des efforts de soulèvement,
- Grande résistance à la corrosion.
Applications
Support :
- Porteur : bois, béton, acier
- Porté : bois massif, bois composite, lamellé-collé (poteau 200 x 200 maxi)
Domaines d’utilisation :
- Auvent,
- Pergola,
- Veranda,
- Terrasse,
- Console.
Données techniques

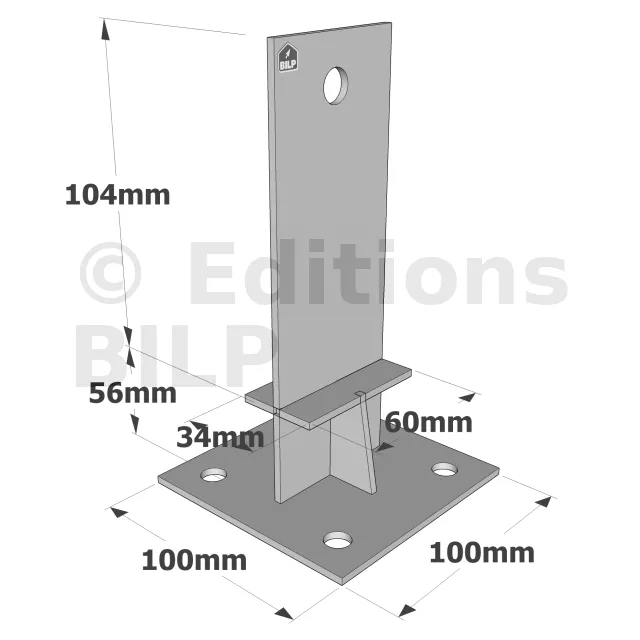

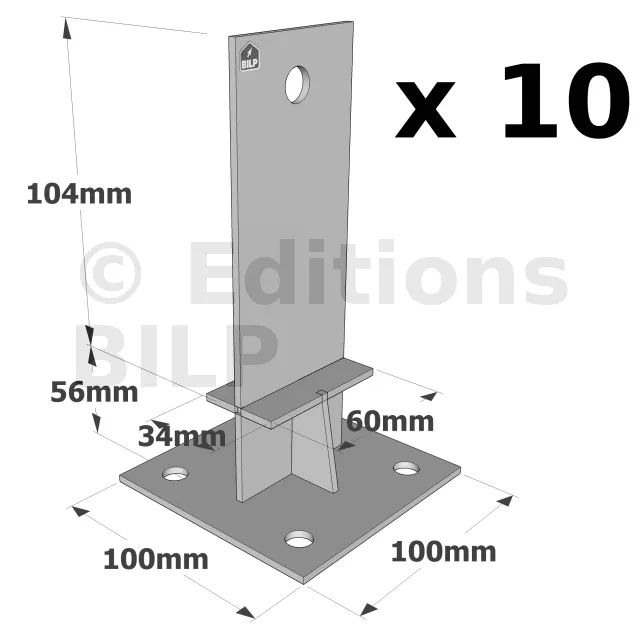

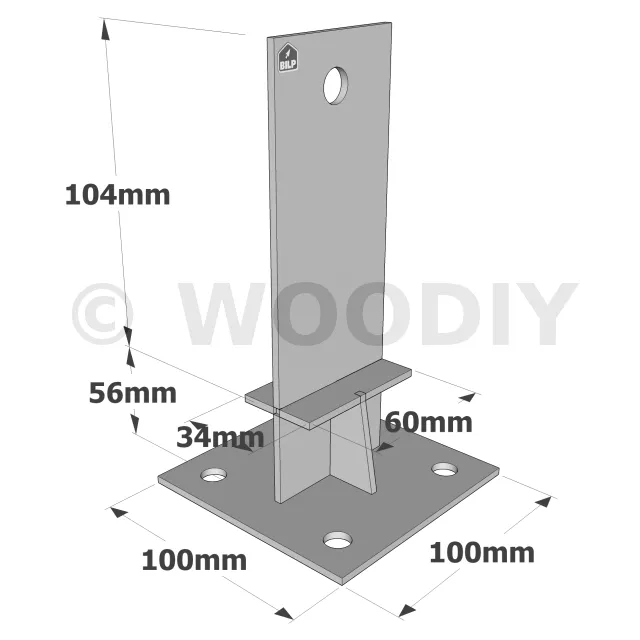

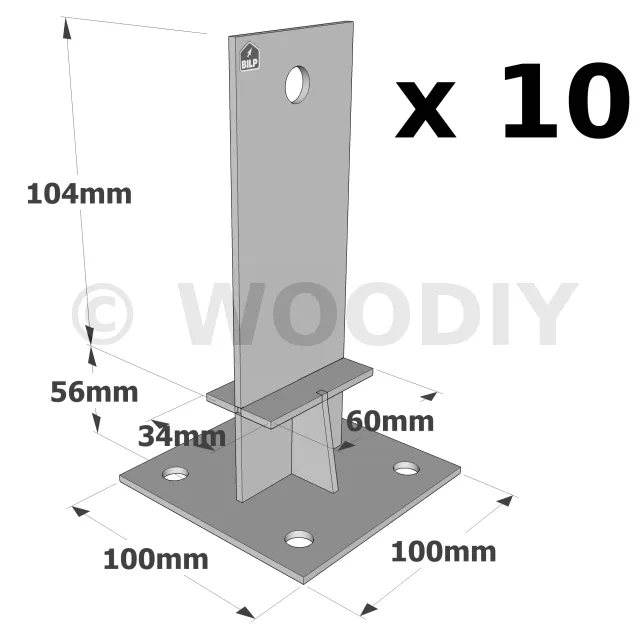

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | t | Ø13 | Ø17 | Ø14 | |
| PPSDT160 | 34 | 60 | 104 | 100 | 100 | 56 | 60 | 4 | 1 | - | 4 |
| PPSDT230 | 44 | 80 | 176 | 13 | 130 | 58 | 80 | 4 | 2 | 1 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | |||
| Quantité | Type | Quantité | Type | |||||
| PPSDT160 | 1 | STD12 | 4 | Ø12* | 40,5/kmod^0,5 | 8.4 | 5.5 | 7,0/kmod^0,5 |
| PPSDT230 | 2 | STD12 | 4 | Ø12* | 53,5/kmod^0,5 | 23 | min(15 ;13,7/kmod) | 9,3/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1.k* | R2.k | R3.k* | R4.k* | |||
| Quantité | Type | Quantité | Type | |||||
| PPSDT160 | 1 | STD12 | 4 | Ø12** | 45.3 | 8.4 | 5.5 | 7.9 |
| PPSDT230 | 2 | STD12 | 4 | Ø12** | 59.8 | 23 | 15 | 10.5 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur bois :
Sur béton :
- Cheville mécanique : goujon WA M12-104/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
Sur acier :

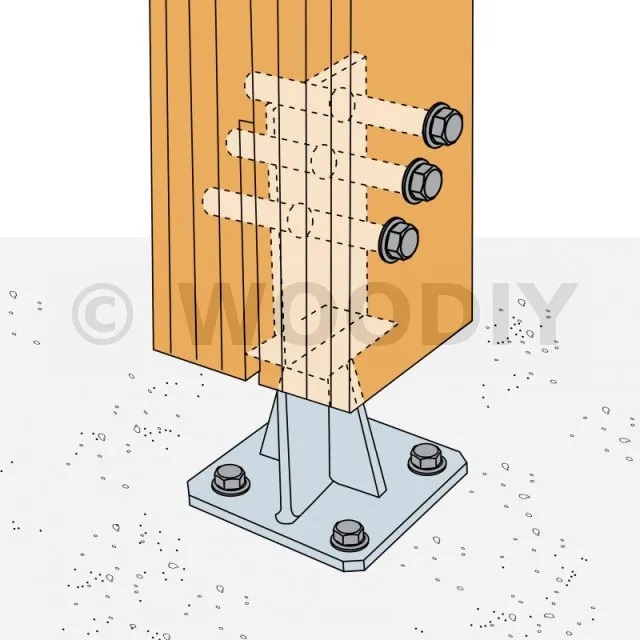

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
2. Identifier la position des broches (ou boulons) sur les flancs du poteau
3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche)
4. Positionner le pied de poteau en âme et insérer les broches
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisés,
3. Mettre en place le poteau et finaliser la fixation au sol.
