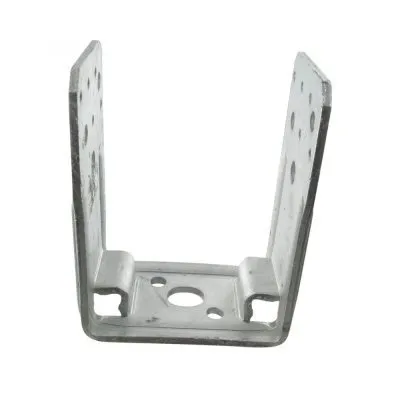

Embases de poteau en U
Ces embases de poteau en U assurent la fixation sûre des poteaux bois sur béton tout en les maintenant hors d’eau.
| Produit | Dispo | Prix TTC | |
|---|---|---|---|
Avant de sceller la première vis d’un poteau de terrasse, de pergola ou de charpente légère, il est essentiel de prévoir le bon système d’ancrage. L’embase de poteau en U – aussi appelée support de poteau en U, platine poteau en U ou pied de poteau en U – constitue aujourd’hui l’une des solutions préférées des bricoleurs, autoconstructeurs, charpentiers et maîtres d’œuvre soucieux de sécurité et de durabilité. Grâce à sa forme en sabot, elle maintient la base du poteau à distance du sol, limite les remontées d’humidité, assure un alignement précis et répartit les efforts de compression, de traction et de cisaillement dans le massif support. Tour d’horizon complet pour choisir le bon modèle, respecter les normes (Eurocode 5) et réussir son chantier – même en autoconstruction.
Qu’est-ce qu’une embase ?
Une embase est, au sens générique, un point d’appui intermédiaire entre un élément porteur et son support. Dans le domaine bois, l’embase U métallique épouse trois fonctions :
1) reprise de charge verticale ;
2) stabilisation latérale ;
3) protection contre l’eau stagnante.
Fabriquée en acier S235 ou en acier à haute limite élastique, elle est souvent revêtue d’une galvanisation à chaud (≥ 55 µm), voire d’un thermolaquage noir ou anthracite pour les structures apparentes. Certains fabricants déclinent aussi des versions en acier inoxydable 316L pour les environnements littoraux.
Quel est le rôle de l’embase ?
L’embase répartit la charge du poteau sur une surface plus large, empêche les déformations dues au flambement et simplifie l’alignement avant le serrage définitif. Lorsque le modèle est soudé sur platine, les efforts de soulèvement (vent, porte-à-faux) sont transférés à la dalle ou au plot béton par les goujons d’ancrage.
Qu’est-ce qu’une embase de bateau ? … électrique ? … de charnière ?
Ces expressions, souvent rencontrées dans les catalogues généraux, désignent respectivement les embases d’hélice pour moteurs marins, les connecteurs pour circuits imprimés et les paumelles ajustables. Elles ne doivent pas être confondues avec l’embase U destinée au support U poteau bois.
Matériaux, finitions et classes de service
Les sabots en U existent en trois grandes finitions : brute (acier apprêté), embase de poteau galvanisée U et laquée. Pour les pergolas bioclimatiques ou les carports ouverts exposés aux embruns, l’inox est recommandé. Appliquer systématiquement un joint élastomère sous la platine ou utiliser un relevé soudé garantit une classe de service 2 conforme à l’Eurocode. Les modèles heavy duty ou pied poteau heavy duty reçoivent des nervures ou des renforts latéraux pour dépasser 30 kN en compression axiale.
Solutions alternatives
| Produit | Type de pose / réglage | Avantages | Inconvénients |
| Pied de poteau fixe PPA (PPA100) | À visser ou cheviller (corps rond) | Économique ; garde-au-sol 100-150 mm ; pose rapide | Hauteur non réglable ; maintien latéral plus faible |
| Pied de poteau réglable PPRC | À visser, hauteur réglable sous charge | Compense les défauts de niveau ; réglage précis | Plus coûteux ; tige filetée visible |
| Pied de poteau en U avec platine PPUP70 | U + platine, garde-au-sol ≈ 20 mm | Excellent maintien latéral ; reprise des efforts dans 4 directions | Largeur fixe ; non réglable |
| Pied de poteau en U à sceller PPD | Scellé dans béton frais | Tenue élevée en soulèvement et cisaillement ; fixation discrète | Pose définitive ; nécessite du béton |
| Pied de poteau en âme avec platine PPSDT | Platines latérales, fixation interne | Fixation quasi invisible ; esthétique soignée | Entaille du poteau requise ; largeur limitée |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Plusieurs paramètres guident le choix :
- Section du poteau : 70 × 70 mm, 90 × 90 mm, 120 × 120 mm, etc. Certains modèles embase U poteau bois 90×90 possèdent des brides réglables pour épouser des poteaux rabotés à 88 mm.
- Hauteur de décollement : un jeu de cales permet d’atteindre la garde-au-sol minimale de 30 mm préconisée pour la durabilité classe 2. Choisir hauteur embase de poteau en U optimise à la fois la ventilation et l’esthétique.
- Réglage 3D : la platine réglable poteau (tige filetée + contre-écrou) corrige les défauts de planéité jusqu’à ± 30 mm.
| Produit | Avantages spécifiques |
| Embase de poteau en U PU70‑B (71 mm) | Adaptée aux poteaux 70×70 mm ; charge admissible ≈ 20 kN ; garde‑au‑sol 20 mm ; pose simplifiée grâce au trou oblong. |
| Embase de poteau en U PU90‑B (91 mm) | Parfaite pour section 90×90 mm ; capacité ≈ 14 kN ; galvanisation à chaud durable ; entraxe compatible fixations standard. |
| Embase de poteau en U PU100‑B (101 mm) | Idéale pour poteaux 100×100 mm ; charge ≈ 12,5 kN ; hauteur réduite (126 mm) pour une finition discrète. |
| Embase de poteau en U PU120‑B (121 mm) | Pour gros poteaux 120×120 mm ; charge ≈ 10 kN ; large U adapté au lamellé‑collé et bois massif. |
| Embase de poteau en U PU140‑B (141 mm) | Version XXL pour poteaux 140×140 mm ; charge ≈ 8 kN ; platine basse compacte (106 mm) pour gain de place. |
- Contrainte sismique ou vent extrême : on privilégie alors l’embase poteau acier épaisse (≥ 8 mm) soudée sur platine.
Implantation– Tracer l’axe du poteau sur la dalle ou le plot béton conformément au plan EXE.
Perçage et ancrage – Pour une fixation poteau bois métal, percer Ø 12 mm (cheville M10) ou Ø 14 mm (goujon M12) à 80 mm mini de profondeur.
Pose à blanc– Positionner l’embase, contrôler l’alignement laser et pré-serrer les goujons.
Montage du poteau – Insérer le bas du poteau dans le support poteau terrasse, vérifier le contre-ventement provisoire.
Serrage final – Une fois la structure rigidifiée, serrer à 40–60 N·m selon la classe de résistance du goujon.
Finition – Ajouter un cache-platine ou passer une couche de protection (vernis, lasure) sur la tranche du bois.
Applications courantes
L’embase réglable poteau bois s’utilise dans :
les terrasses surélevées (platelage pin, lames composites) ;
les auvents et abris de jardin – « Embases de poteau en U pour abri de jardin » ;
les carports double-pente – « embase poteau en U pour carport bois » ;
les pergolas bioclimatiques : « support poteau en U réglable pour pergola bioclimatique » ;
la charpente traditionnelle, où le pied de poteau charpente compense le retrait du bois sec.
Dimensionnement selon Eurocode 5
Pied de poteau en U norme Eurocode 5
Pour un poteau 90 × 90 mm supportant 9 kN (terrasse) :
- compression Myd,Rd = fc,90 × A ≈ 25 N/mm² × 8100 mm² = 202 kN → OK, le métal limite.
- traction (vent) Ft,Rd = 2 × résistance goujon M12 (classe 5.8) ≈ 32 kN.
- cisaillement combiné VRd, calculé selon EN 1993-1-8.
Ces vérifications montrent que la sabots de charpente U guident les charges plus haut que l’enveloppe courante d’une pergola.
Entretien et durabilité
Une embase U métallique protégée par galvanisation ne craint ni pluie ni éclaboussures. Cependant, l’usage d’un bois traité classe 3 ou 4 et l’éloignement du sol demeurent essentiels : 80 % des désordres proviennent d’un joint de mastic défaillant ou d’un écoulement d’eau bloqué. Inspecter annuellement le serrage et l’état du laitance sous platine est un réflexe simple pour garantir trente ans de service.
Prix et disponibilité
« Prix embase de poteau en U » : le coût varie de 4 € (modèle à vis béton pour claustra léger) à 35 € (support réglable inox épaisseur 10 mm, charge 60 kN). Les artisans commandent en lot de dix pour optimiser les frais de port. Pour un autoconstructeur, où acheter embase de poteau en U ? Les négoces pros et les sites spécialisés proposent un calculateur : il suffit de renseigner la section du poteau et la charge admissible. Les support de poteau en U pour artisans charpentiers intègrent parfois un marquage CE et une fiche technique avec tableau d’efforts ultimes.
Guide pas à pas pour l’autoconstructeur.
« Tutoriel pose embase poteau en U »
Préparer un massif béton de 25 × 25 × 30 cm ou visser un plot PVC réglable.
Imbiber la tranche du poteau d’un saturateur.
Engager le sabot et pré-positionner le poteau à l’aplomb.
Contrôler l’alignement au cordeau avec les autres supports.
Contre-venter (madrier + serre-joint) avant de serrer les vis TORX 8 × 80 mm.
Couper l’excédent de tige filetée, poser un cache-écrou.
Points-clés pour les architectes et BET
Une embase poteau en U soudée sur platine facilite la préfabrication d’ossatures bois : la platine percée Ø 18 mm permet l’ancrage chimique post-mise-en-œuvre. Pour un ERP terrasse sur toit, les sabots doivent résister au choc horizontal normatif. La note de calcul comprime souvent le coefficient βw (effet vent) et prescrit un jeu ± 3 mm. Penser à isoler la platine du complexe d’étanchéité avec une cale EPDM.
Synthèse
Grâce à leur conception simple, les embases de poteau en U rendent les chantiers plus rapides, plus précis et plus durables : la structure bois est ventilée, l’alignement est réversible, le coffrage béton reste léger. Que l’on vise un abri de jardin, un carport, une extension terrasse ou une pergola bioclimatique, la bonne embase garantit la réussite – durablement.
