Embases de poteau en U - Réf. PU140-B

EN STOCK

Expédition immédiate disponible pour 18 unité(s).

15€¹⁸

HT / Pied de poteau

(18.22 € TTC)

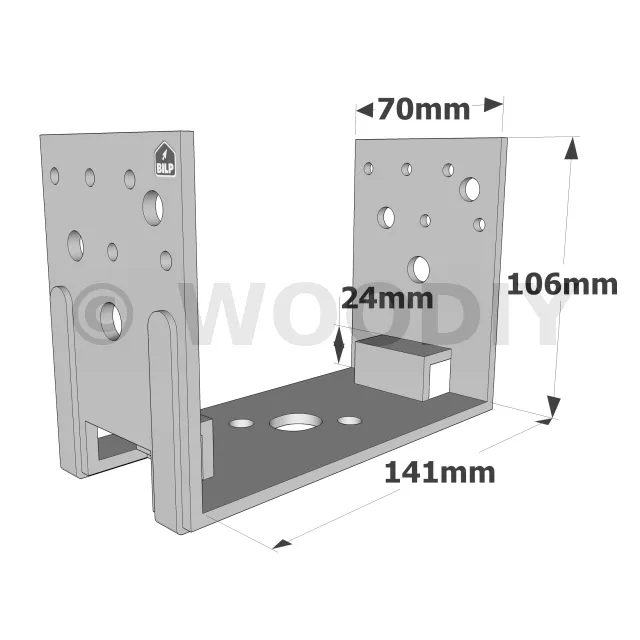

Largeur :
- 141mm
Hauteur :
- 106mm
Conditionnement :
- 1 pièce
Autres choix

Référence
PU140-B
Epaisseur
4mm
Fabrication
française
Matériau
Acier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
Marque
SIMPSON Strong-Tie
Finition
Galvanisation à chaud suivant NF EN ISO 1461
Perçages platine haute
10Ø5 - 4Ø9
Perçages platine basse
2Ø9 - 1Ø17x20
Fixations sur poteau
10 - type : CNA4.0x50
Fixations sur béton
1 - type : tige filetée ou goujon WA Ø16
Profondeur (B)
70mm
Hauteur (F)
24mm
Charge maximale admissible en compression
0.9 tonnes

Embases de poteau en U

Les embases de poteau PU permettent la fixation de poteaux sur un support existant (balcon, terrasse...) et assurent la protection du poteau des remontées d’humidité (repos à 20 mm du sol).

Caractéristiques :

Matière :

Acier S235JR suivant NF EN 10025,
Finition galvanisation à chaud suivant NF EN ISO 1461,
Epaisseur 4 mm

Avantages :

Installation simplifiée grâce à un perçage oblong en partie basse,
Grande résistance aux efforts,
Garde au sol faible tout en reprenant des efforts au soulèvement.

Application

Support :

Porteur : bois massif, bois composite, bois lamellé-collé, béton
Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation :

Auvent,
Pergola
Veranda...

Données techniques

Dimensions

Références	Dimensions [mm]					Perçages platine haute		Perçages platine basse
	A	B	C	F	t	Ø5	Ø9	Ø9	Ø17x20
PU70-B	71	70	131	24	4	10	4	-	1
PU90-B	91	70	131	24	4	10	4	2	1
PU100-B	101	70	126	24	4	10	4	2	1
PU120-B	121	70	116	24	4	10	4	2	1
PU140-B	141	70	106	24	4	10	4	2	1

Performances du produit

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R1,k	R2,k
	Quantité	Type	Quantité	Type
PU70-B	n	CNA4.0xl	1	Ø16	min (19.1 ; n x Rlat.k)	min( n x Rlat.k ; 14.1/kmod )
PU90-B	n	CNA4.0x l	1	Ø16	min (19.1 ; n x Rlat.k)	min( n x Rlat.k ; 10.0/kmod )
PU100-B	n	CNA4.0x l	1	Ø16	min (19.1 ; n x Rlat.k)	min( n x Rlat.k ; 8.76/kmod )
PU120-B	n	CNA4.0x l	1	Ø16	min (19.1 ; n x Rlat.k)	min(n x Rlat.k ; 6.99/kmod)
PU140-B	n	CNA4.0x l	1	Ø16	min (19.1 ; n x Rlat.k)	min(n x Rlat.k ; 5.82/kmod)

Valeurs caractéristiques simplifiées

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R1,k	R2,k
	Quantité	Type	Quantité	Type
PU70-B	10	CNA4,0x50	1	Ø16	19.1	20.1
PU90-B	10	CNA4,0x50	1	Ø16	19.1	14.2
PU100-B	10	CNA4,0x50	1	Ø16	19.1	12.5
PU120-B	10	CNA4,0x50	1	Ø16	19.1	9.9
PU140-B	10	CNA4,0x50	1	Ø16	19.1	8.3

Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

fiche technique

Fixations

Sur poteau bois :

Vis CSA5.0X35Z et CSA5.0X40Z
Boulons Ø10 mm.,
Vis connecteurs SSH8.0X40, SSH8.0X50 ou SSH8.0X60.

Sur béton :

Cheville mécanique : goujon FM 753 EVO M16X110/5 ou alternative FM-753 CRACK 3DG M16x150/30 (revêtement adapté pour un usage en extérieur),
Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20
