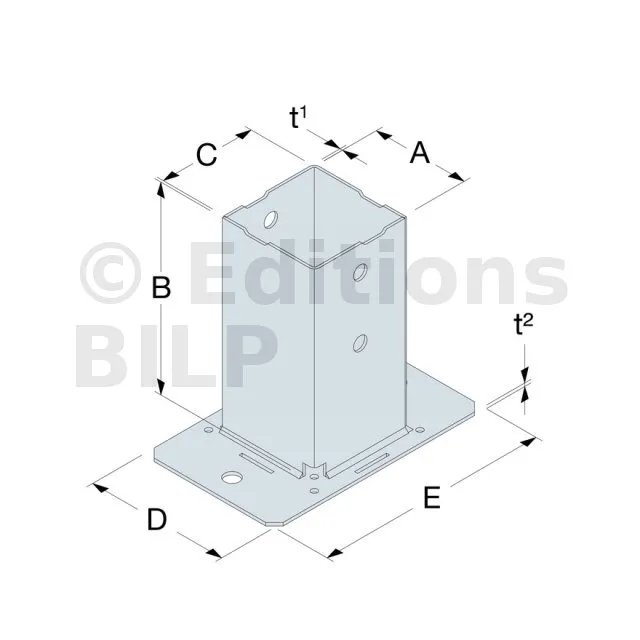

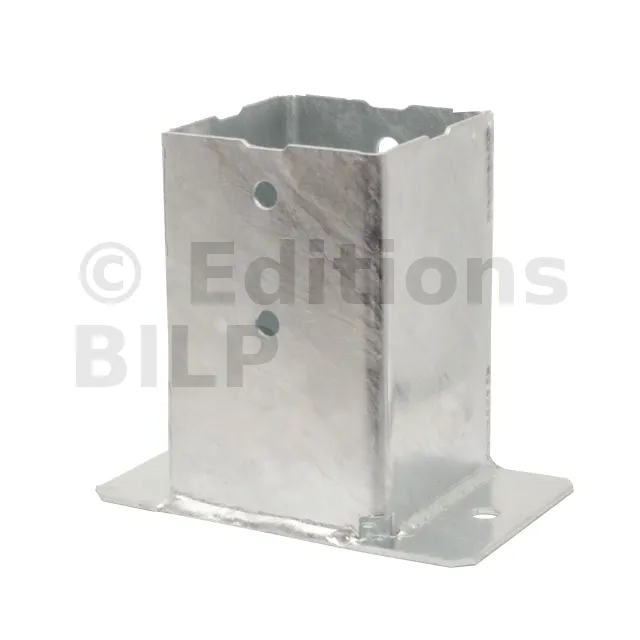

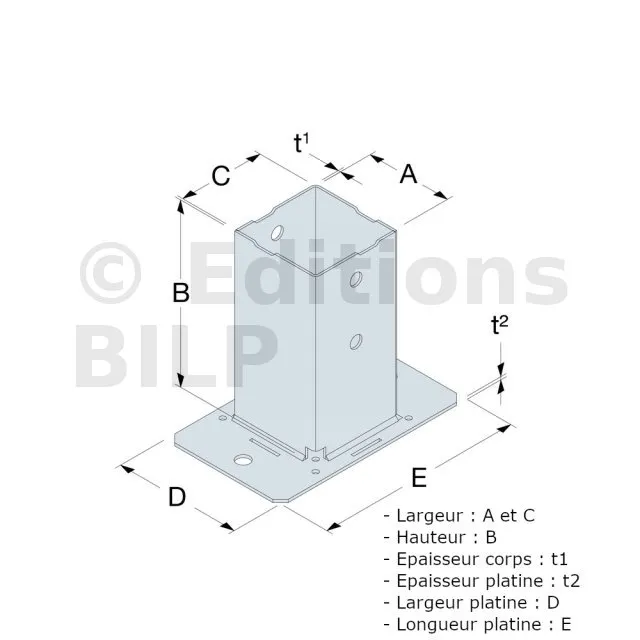

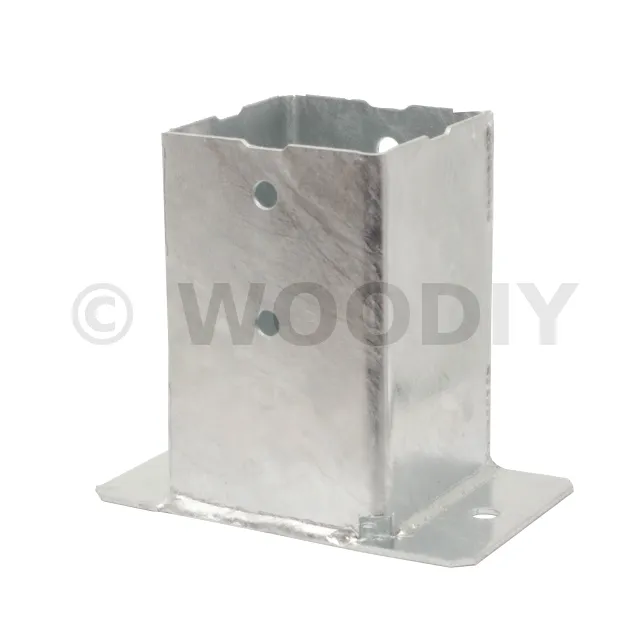

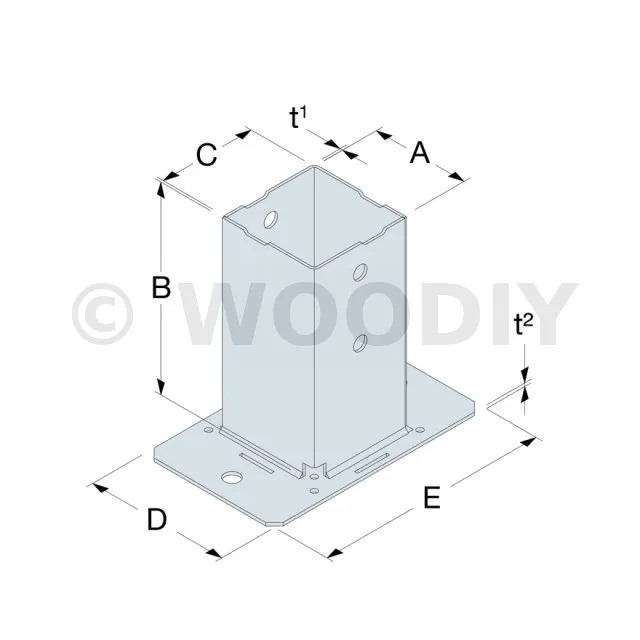

Pied de poteau pour muret et bord de dalle - Finition GALVANISEE - Réf. PPJBM70

Fixations
Poteau :

• Boulons Ø10
• Tirefonds LAG Ø10 mm
• Vis SSH Ø10 mm

Platine :
Le choix de l’ancrage doit se faire en fonction de la largeur du support. Le tableau ci-dessous présente les distances minimum aux bords à respecter.

• Ancrage mécanique : goujon WA M10-78/5 ou alternative FM-753 CRACK 3DG M10x90/10 (revêtement adapté pour un usage en extérieur).
• Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

Installation

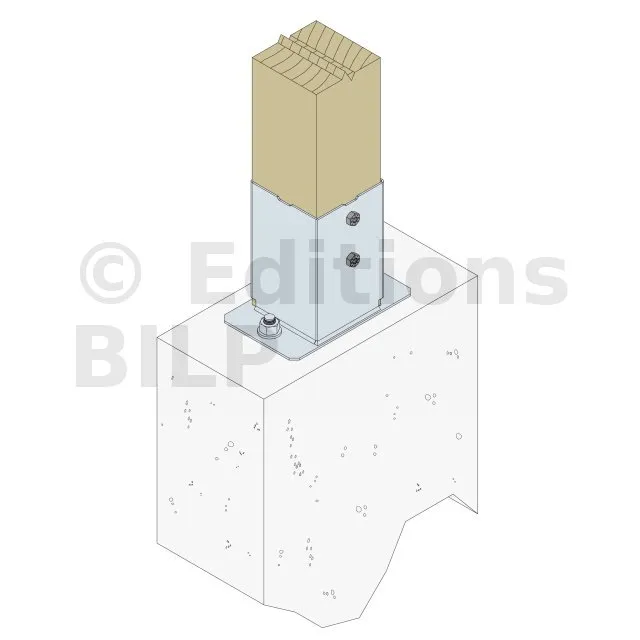

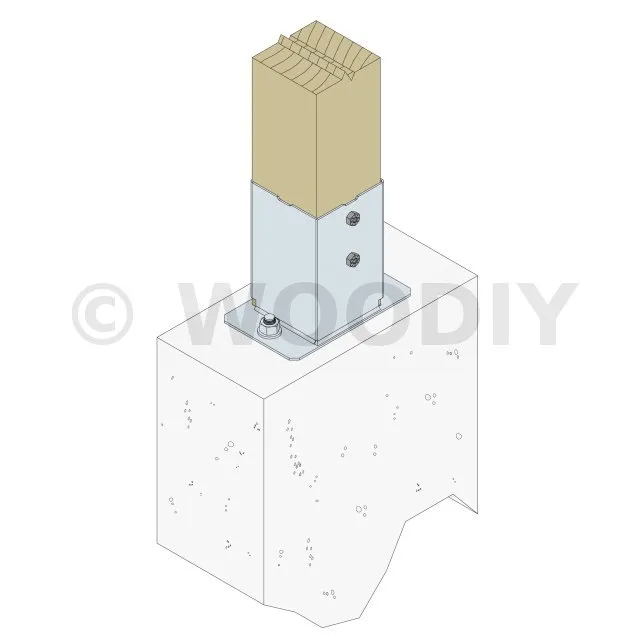

L’installation sur muret est possible en respectant les distances au bord pour l’ancrage. Pour une installation de clôture, ce pied de poteau peut être installé directement en bord de dalle.

Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.

Distance au bord minimum des ancrages
