Ancrage pour montant d’ossature 40x390x52mm épaisseur 2mm - Réf. AH39050/2-FR
- RéférenceAH39050/2-FR
- Epaisseur2mm
- FabricationFrançaise
- MatériauAH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud.
- MarqueSIMPSON Strong-Tie
- Perçages Aile B1Ø13
- Perçages Aile A27Ø5
Ancrage pour montants d’ossature
L‘ancrage pour montant d’ossature AH et sa rondelle sont préconisés pour renforcer les murs ossature bois soumis à des efforts de soulèvement. En effet, ce connecteur offre une reprise de charge importante en traction et sa faible largeur permet de le fixer sur un montant de largeur 45 mm.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur : 2mm,
- Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud, épaisseur : 10mm,
Avantages
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
- Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie dans le panneau s‘effectue ainsi au niveau du couturage.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques

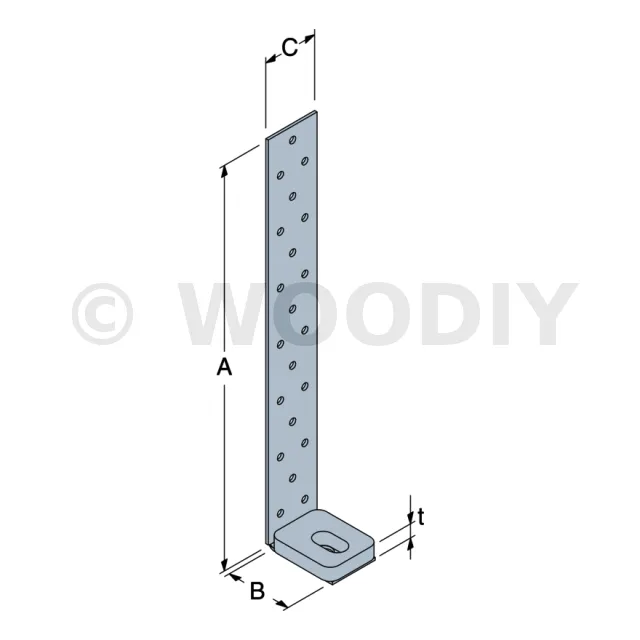

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | 13.5x25 | Ø13 | |
| AH29050/2-FR | 292 | 52 | 40 | 2 | 23 | - | 1 |
| AH39050/2-FR | 390 | 52 | 40 | 2 | 27 | - | 1 |
| AH49050/2-FR | 492 | 52 | 40 | 2 | 36 | - | 1 |
| AH29050/4-FR | 294 | 54 | 40 | 4 | 23 | - | 1 |
| AH39050/4-FR | 394 | 54 | 40 | 4 | 27 | - | 1 |
| AH49050/4-FR | 494 | 54 | 40 | 4 | 36 | - | 1 |

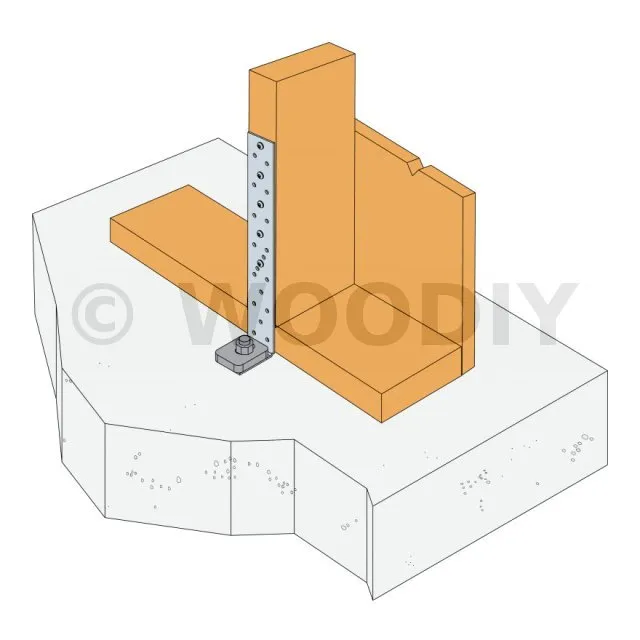

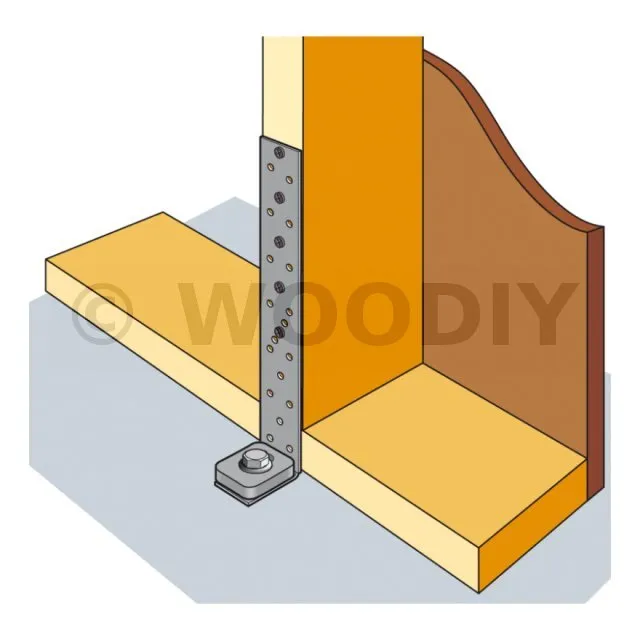

Valeurs caractéristiques - Configuration 1 - 1 lisse basse 45 mm
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k(1) | R1.k(3) | ||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | |
| AH29050/2-FR | 5 | CNA | 1 | Ø12 | 8.3 | 11.1 | 8.3 |
| AH39050/2-FR | 7 | CNA | 1 | Ø12 | 11.6 | 13.8 | 8.4 |
| AH49050/2-FR | 9 | CNA | 1 | Ø12 | 13.8 | 13.8 | 8.4 |
| AH29050/4-FR | 5 | CNA | 1 | Ø12 | 8.3 | 11.1 | 8.3 |
| AH39050/4-FR | 7 | CNA | 1 | Ø12 | 11.6 | 15.5 | 8.4 |
| AH49050/4-FR | 9 | CNA | 1 | Ø12 | 14.9 | 18 | 8.4 |
Pour la configuration 1, l’utilisation de 1 FM 753 EVO M12x119/20 ou AT-HP + LMAS12/150 est conseillée.
(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.
(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

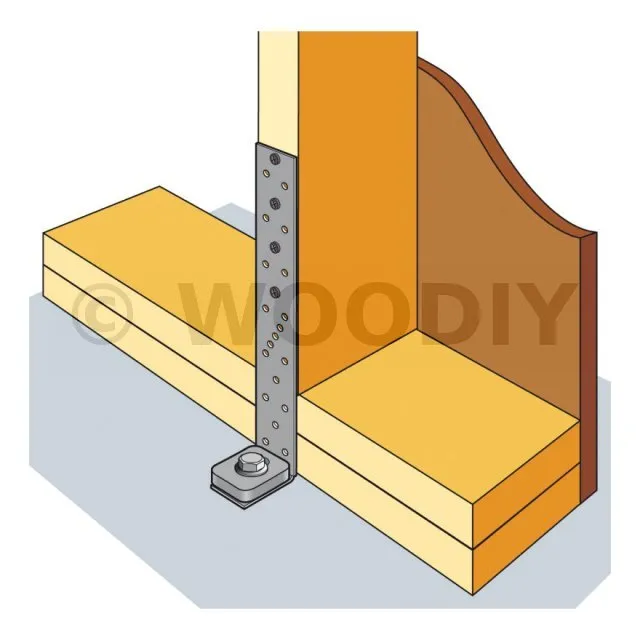

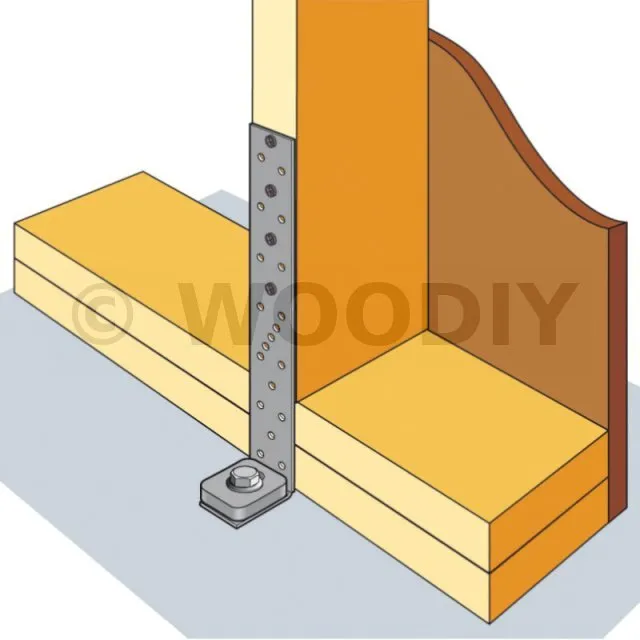

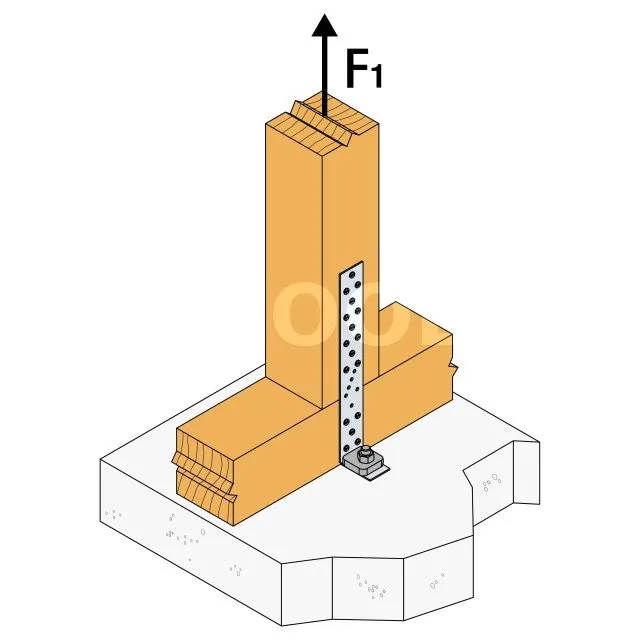

Valeurs caractéristiques - Configuration 2 - 2 lisses basses total max 100 mm
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k(1) | R1.k(3) | ||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | |
| AH29050/2-FR | 4 | CNA | 1 | Ø12 | 6.6 | 8.9 | 6.6 |
| AH39050/2-FR | 7 | CNA | 1 | Ø12 | 10 | 13.3 | 8.4 |
| AH49050/2-FR | 9 | CNA | 1 | Ø12 | 13.3 | 13.8 | 8.4 |
| AH29050/4-FR | 5 | CNA | 1 | Ø12 | 6.6 | 8.9 | 6.6 |
| AH39050/4-FR | 7 | CNA | 1 | Ø12 | 10 | 13.3 | 8.4 |
| AH49050/4-FR | 9 | CNA | 1 | Ø12 | 13.3 | 17.8 | 8.4 |
Pour la configuration 2, l’utilisation de 1 FM 753 EVO M12x119/20 ou AT-HP + LMAS12/150 est conseillée.
(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.
(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm and l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

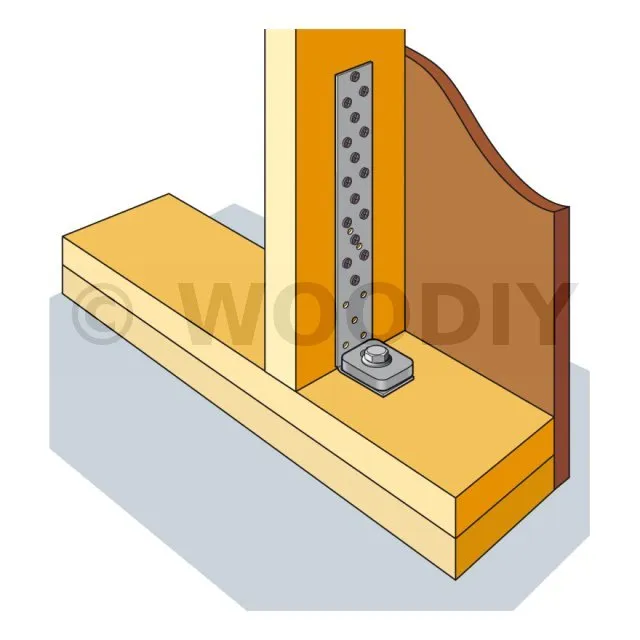

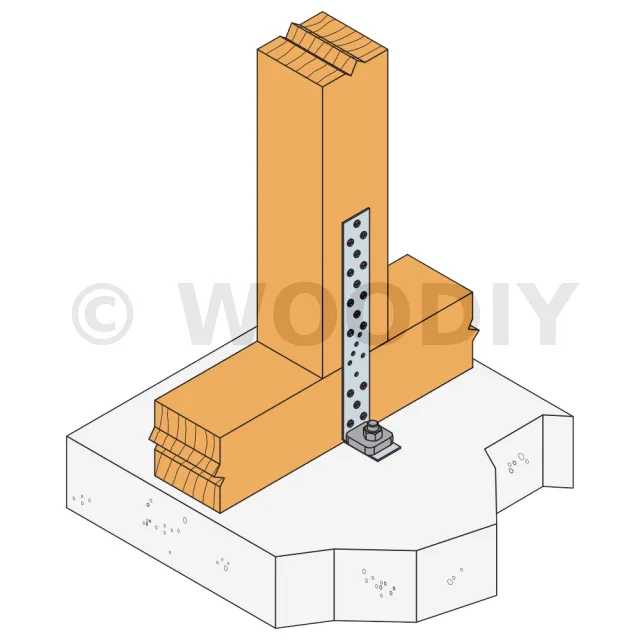

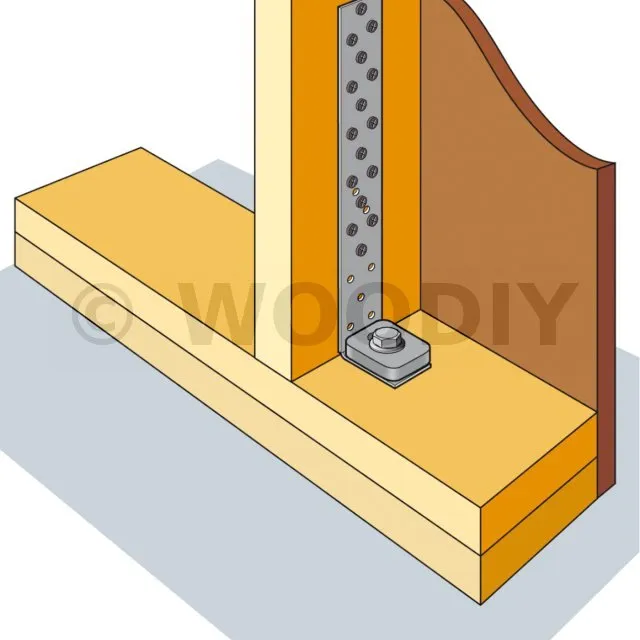

Valeurs caractéristiques - Configuration 3 - Intérieur mur
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k(1) | R1.k(3) | ||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | |
| AH29050/2-FR | 16 | CNA | 1 | Ø12 | 11.4 | 11.4 | 11 |
| AH39050/2-FR | 16 | CNA | 1 | Ø12 | 11.4 | 11.4 | 11 |
| AH49050/2-FR | 16 | CNA | 1 | Ø12 | 11.4 | 11.4 | 11 |
| AH29050/4-FR | 16 | CNA | 1 | Ø12 | 17.3 | 17.3 | 11 |
| AH39050/4-FR | 16 | CNA | 1 | Ø12 | 17.3 | 17.3 | 11 |
| AH49050/4-FR | 16 | CNA | 1 | Ø12 | 17.3 | 17.3 | 11 |
* L’utilisation de pointes Ø4,0x50 dans la configuration 3 n’est possible que si l’épaisseur du montant est supérieure à 50 mm.
Pour la configuration 3, l’utilisation de 1 FM 753 EVO M12x119/20 ou AT-HP + LMAS12/150 est conseillée. est conseillée.
(2)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : ( (Fd +4.92 kN) / Nr.d)1.5 + (0.9 x Fd / Vr.d)1.5 < 1 et NRk.s ≥ 45.6 kN ; da ≥ 12 mm ; dn ≥ 8.8 mm.
(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N =110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N = 220 mm, scr.sp = 430 mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur béton :
Configuration 1 ou 2 :
- Cheville mécanique Option 7 : FM 753 EVO M12x119/20 ,
- Cheville mécanique Option 1 sismique : goujon FM-753 CRACK M12X120/20
- Ancrage chimique : résine AT-HP + tige LMAS12/150.
Configuration 3 :
- Cheville mécanique Option 7 : FM 753 EVO 12X219/120,
- Cheville mécanique Option 1 sismique : goujon FM-753 CRACK M12X200 (config prof. ancrage réduit)
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12 avec un tfix supérieur à l’épaisseur de bois à traverser + 12 mm.
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou CNAØ4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).
Installation
- Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
- L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous. Celle-ci évite le dépliage de l‘ancrage AH lors du soulèvement.
Préconisation d’emploi :

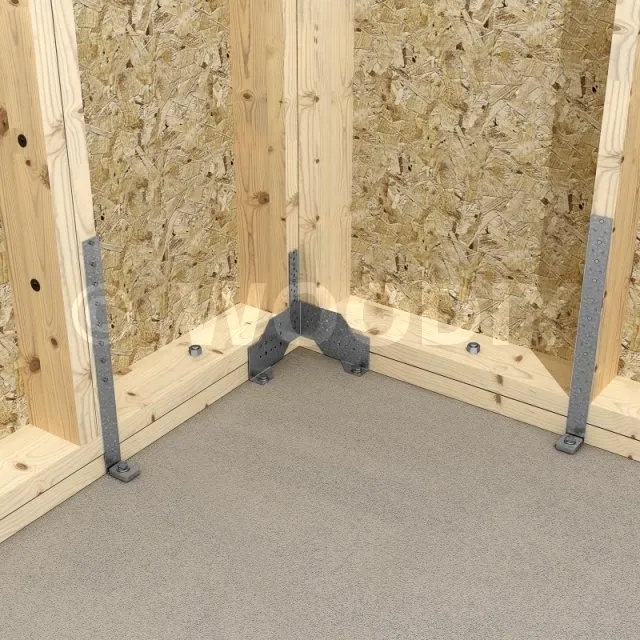

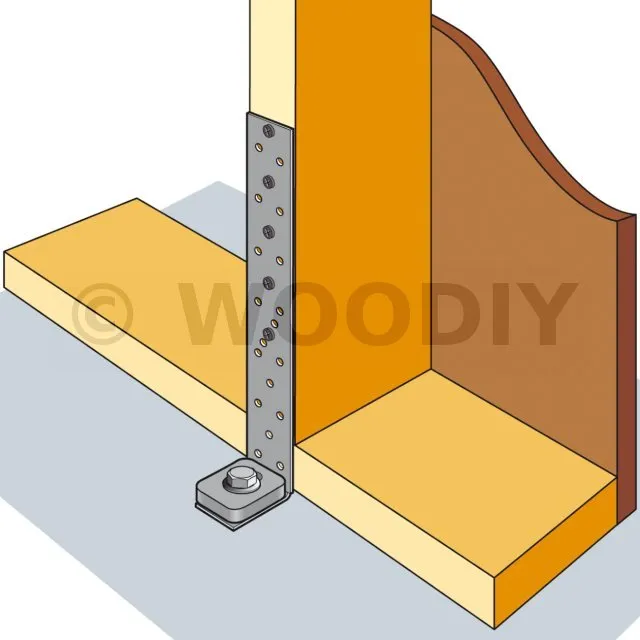

L’utilisation d‘ancrage AH + rondelle US40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
