Connecteur ajustable en angle

Vis à bois structurelle tête plate - Réf. 48268

EN STOCK

Expédition immédiate disponible pour 12 unité(s).

13€³¹

HT / Etrier

(15.97 € TTC)

Référence
ACI140/80
Epaisseur
2mm
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Largeur (A)
140mm
Profondeur (C)
109.7mm
Hauteur (B)
80mm
Largeur (D)
41.7mm
Perçages sur porteur Ø5 [mm]
18
Perçages sur porté Ø5 [mm]
4
Fixation BOIS/BOIS - clouage total
Porteur : 14 CNA4,0x35 ; Porté : 2 - 4 CNA4,0x35
Fixation sur BÉTON ou ACIER
Porteur : 2Ø12 ; Porté : 2 - 4 CNA
Profondeur (F)
111.7mm
Perçages sur porteur Ø14mm
3

Connecteur ajustable en angle

Les connecteurs ajustables ACI permettent une Mise en œuvre facilitée lors de solivages en angle. Ils sont réglables pour un angle compris entre 30° et 90° en pliant les flans selon la configuration souhaitée. Le système peut donc s‘adapter aux différentes largeurs et hauteurs de poutres en I.

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2 mm.

Données techniques

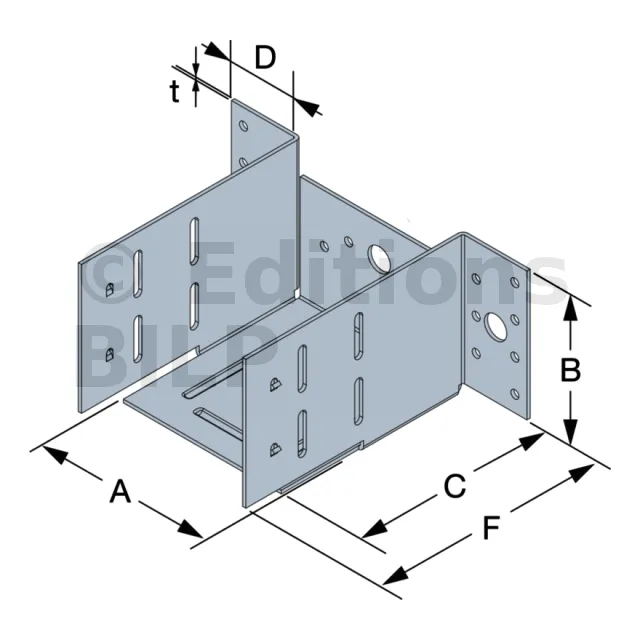

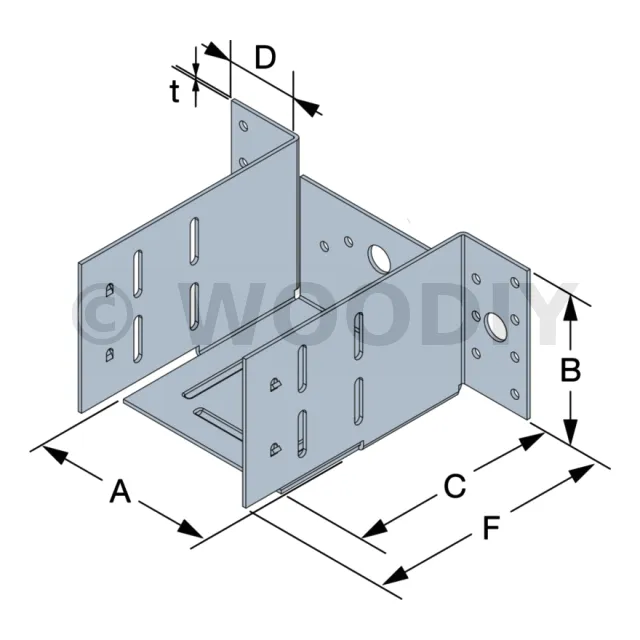

Dimensions

Références	Dimensions poutre [mm]				Dimensions [mm]						Perçages sur porteur		Perçages sur porté
	Largeur		Hauteur		A	B	C	D	F	t	Ø5 [mm]	Ø14 [mm]	Ø5 [mm]
	Min.	Max.	Min.	Max.
ACI100/80	45	69	200	400	100	80	109.7	41.7	111.7	2	18	3	4
ACI140/80	70	100	200	400	140	80	109.7	41.7	111.7	2	18	3	4

Valeurs caractéristiques - Bois sur bois - Clouage total

Références	Valeurs caractéristiques - Bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Bois C24 (Porteur) [kN]

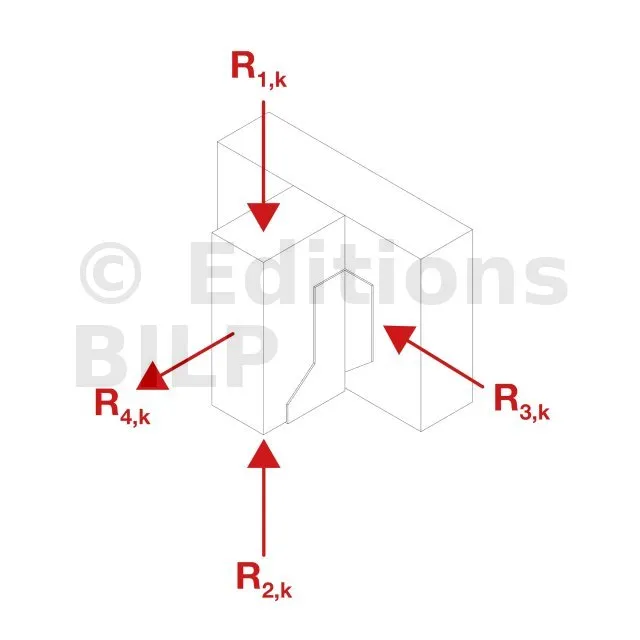

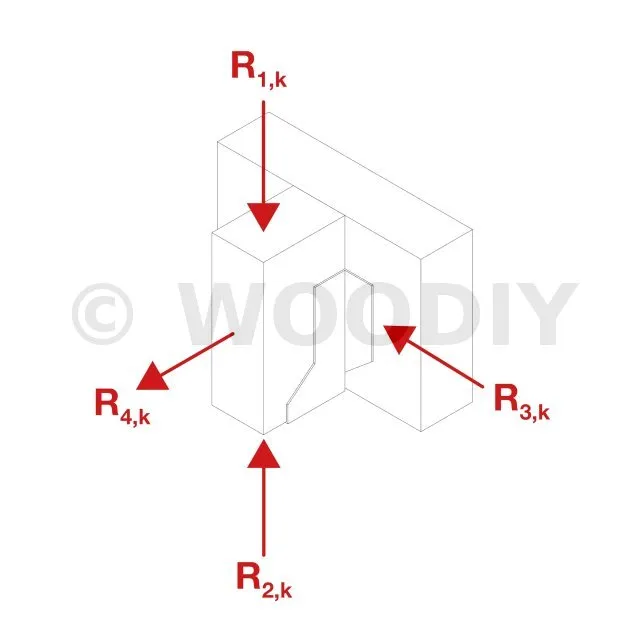

	Porteur	Porté	R1.k - 30 à 59°	R1.k - 60 à 90°
	Qté	Qté	CNA4,0x35	CNA4,0x35
ACI100/80	14	2 - 4	6.1	8.3
ACI140/80	14	2 - 4	6.9	8.2

Valeurs caractéristiques - Bois sur béton

Références	Valeurs caractéristiques - Bois sur béton ou acier
	Fixations				Valeurs Caractéristiques [kN]
	Porteur		Porté		R1.k - 30 à 59°	R1.k - 60 à 90°
	Qté	Type	Qté	Type	CNA4,0x35	CNA4,0x35
ACI100/80	2	Ø12*	2 - 4	CNA**	7.9	10.7
ACI140/80	2	Ø12*	2 - 4	CNA**	7.6	9.5

* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fixations
Porté :

Pointes annelées CNA Ø4,0x35 mm.

Les pointes sont introduites dans la poutre portée avec un angle de 45°. Deux pointes au minimum sont nécessaires par membrure pour un bon maintien, il sera parfois possible, en fonction de la hauteur de membrure, d‘en placer quatre.

Porteur :

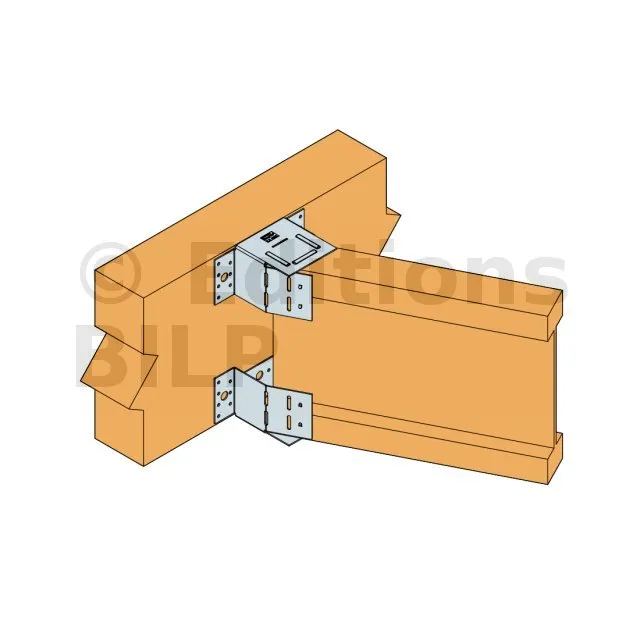

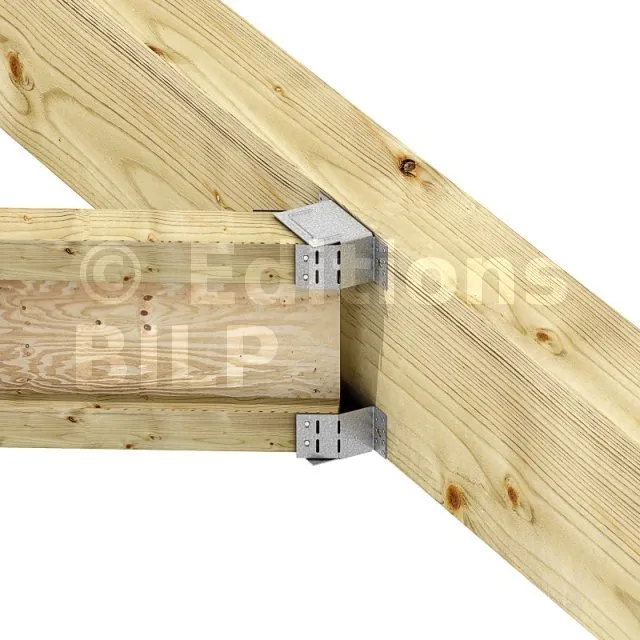

Support bois :

Pointes annelées CNA Ø4,0x35 mm.

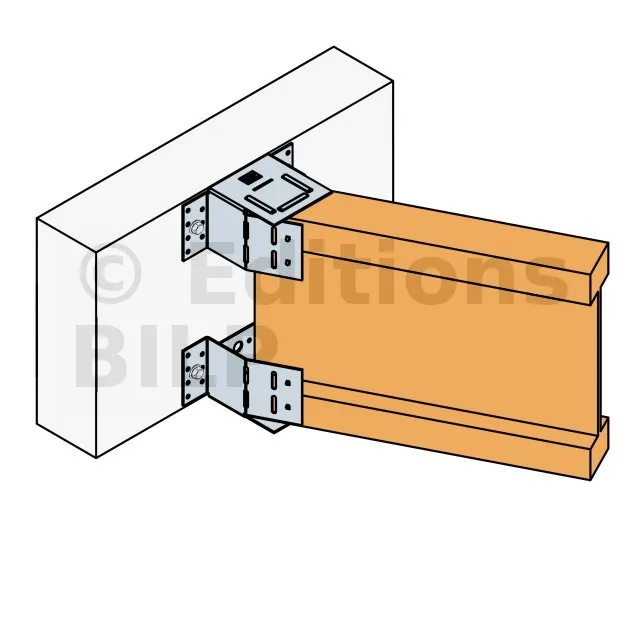

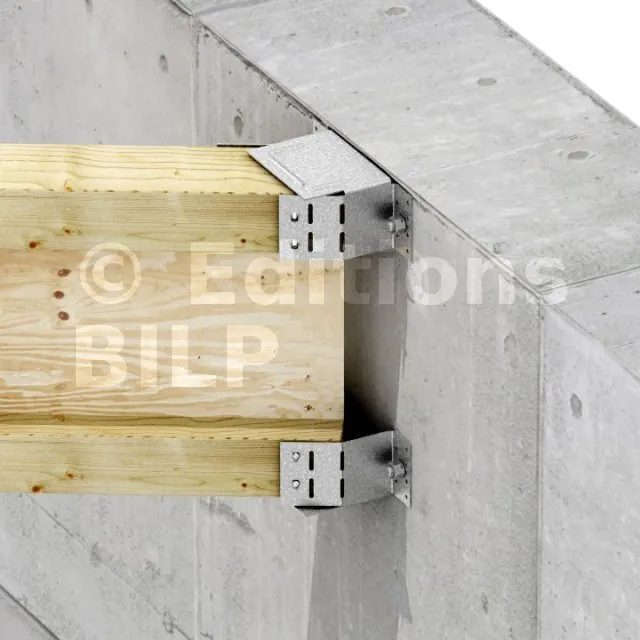

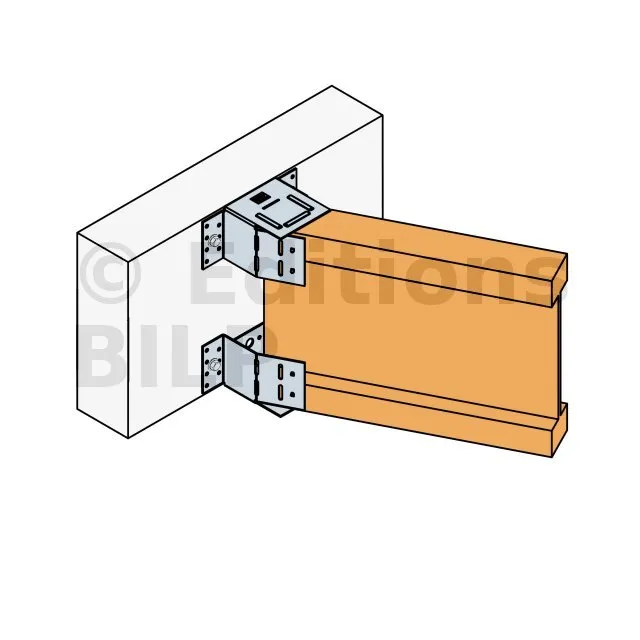

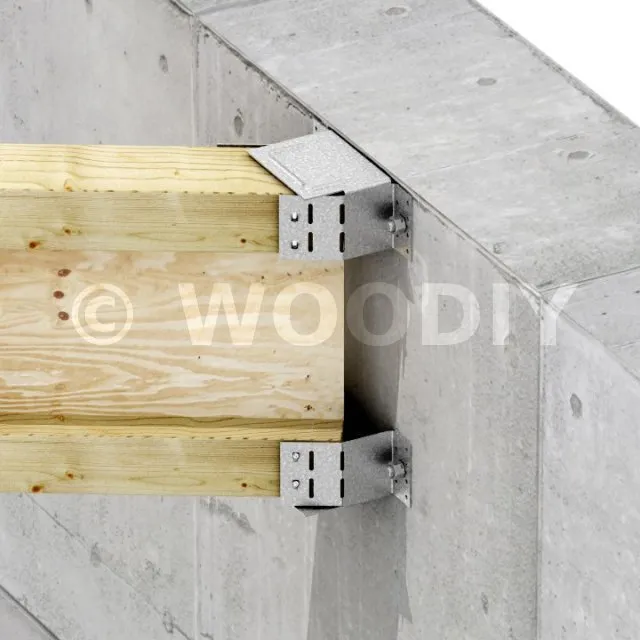

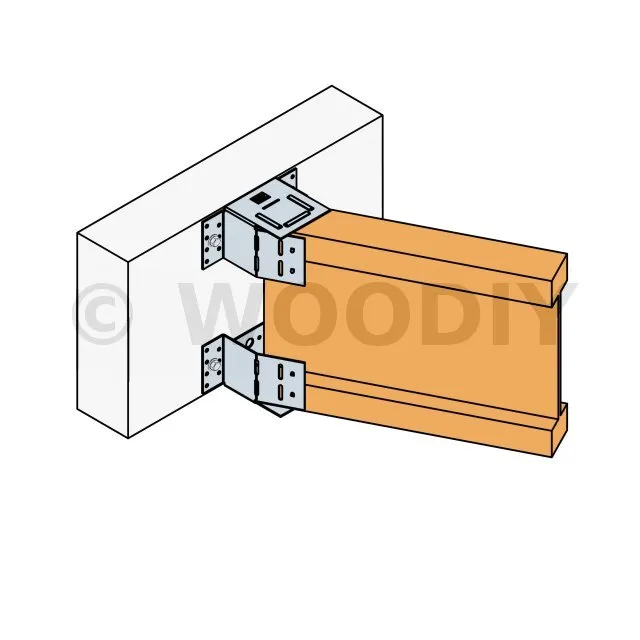

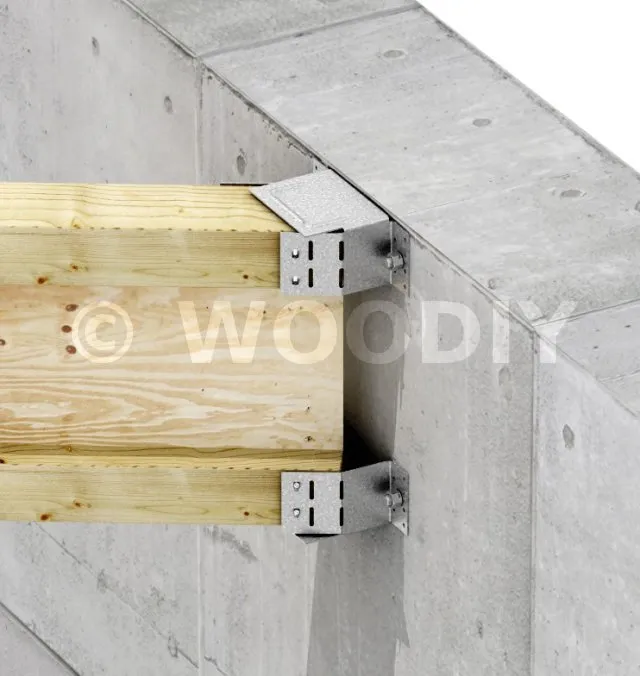

Support béton :

Cheville mécanique : goujon WA M12-104/5,
Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH20x130.

Installation

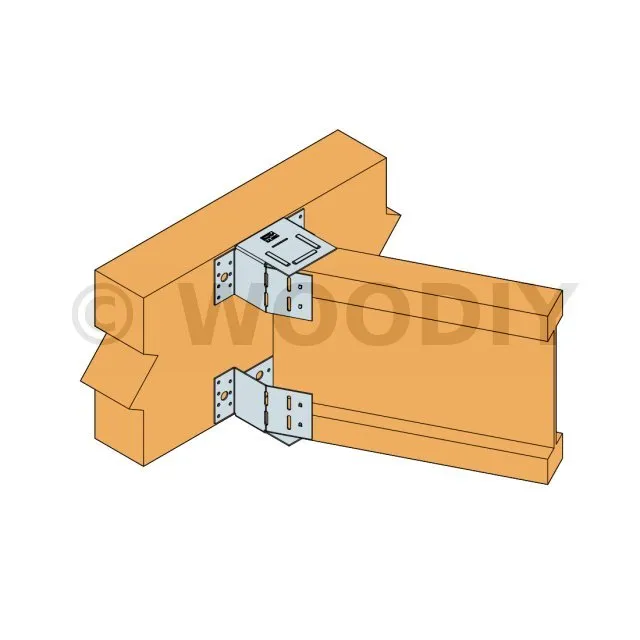

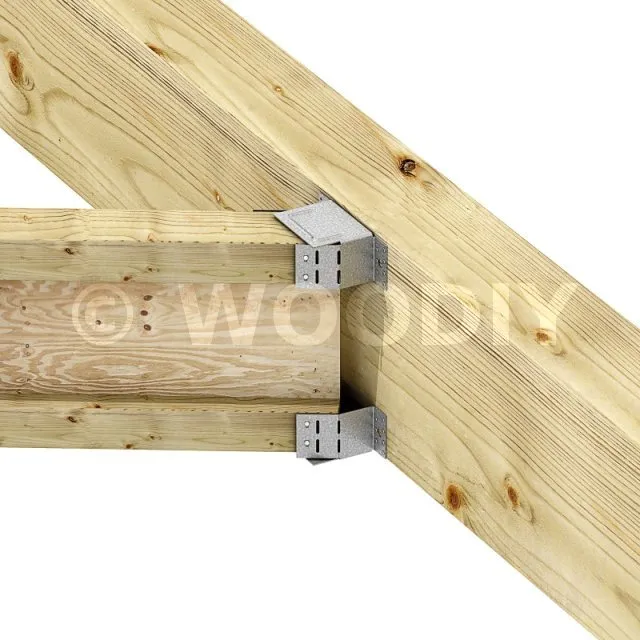

Ces étriers s’utilisent par paire : un étrier maintient la membrure basse tandis qu‘un second étrier, placé à l’inverse, maintient la membrure haute.

Avantages

Utilisables sur porteur bois ou sur porteur béton : Ce connecteur est compatible avec une large gamme de matériaux, offrant une solution robuste et sécurisée pour les structures en bois massif, bois composite, bois lamellé-collé, et béton.
Réglables sur chantier pour un angle compris entre 30 et 90° : La flexibilité d’ajustement sur le chantier permet de s’adapter à des configurations variées, garantissant une installation précise et sur mesure.
Adaptables à toutes les largeurs et hauteurs de poutres en I : Que ce soit pour des poutres en I de différentes dimensions, ce connecteur s’ajuste parfaitement, assurant une fixation solide et durable.

Applications

Les connecteurs ajustables en angle sont utilisés dans divers domaines de la construction, offrant une solution polyvalente pour l’assemblage de structures.

Support

Porteur : bois massif, bois composite, bois lamellé-collé, béton...
Porté : poutres en I, poutres massives, poutres composites...

Domaines d’utilisation

Planchers en poutres en I : Assurez la robustesse et la stabilité de vos planchers grâce à ces connecteurs adaptés.
Plafonds en poutres en I : Facilitez l’installation de plafonds solides et durables.
Fixation de solives avec un angle : Idéal pour les configurations nécessitant des angles précis et ajustables.
