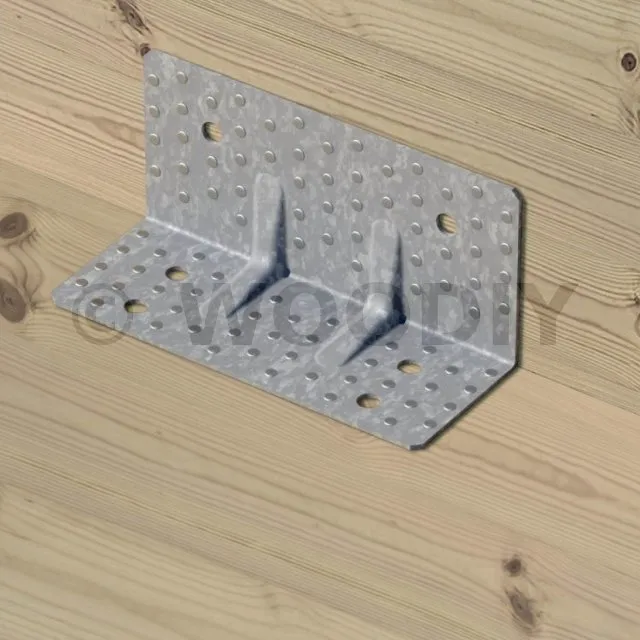

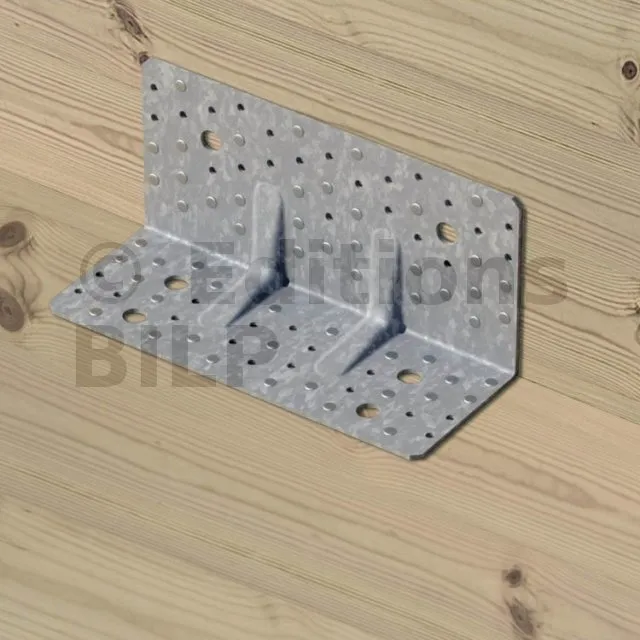

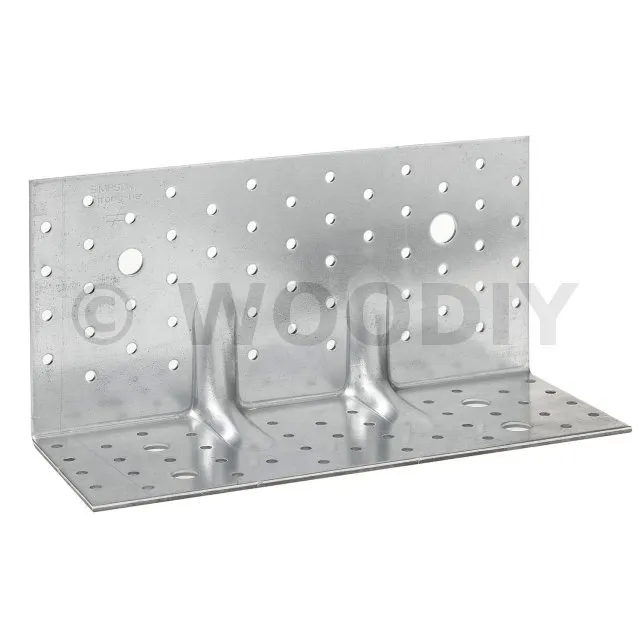

Equerre renforcée pour CLT - Réf. ABR255
L’équerre renforcée ABR255 a été spécialement développée pour la fixation de panneaux CLT sur support bois ou support béton. Très polyvalente, elle est particulièrement résistante en cisaillement grâce à une géométrie optimisée.
- RéférenceABR255
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- MarqueSIMPSON Strong-Tie
- UtilisationPanneaux massifs / Panneaux lamellés croisés (CLT), ...
- Perçages Aile A52Ø5 - 2Ø14
- FixationBois et béton
- Perçages Aile B41Ø5 - 4Ø14
- Largeur255mm
- Hauteur120mm
- Profondeur100mm
- Epaisseur3mm
Equerre renforcée pour CLT
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- Épaisseur 3 mm
Avantages

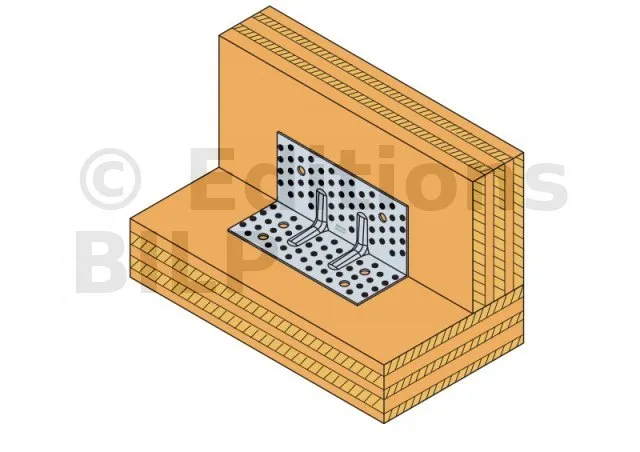

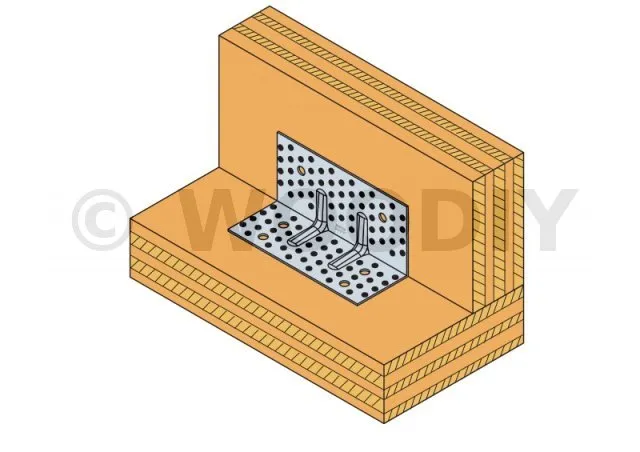

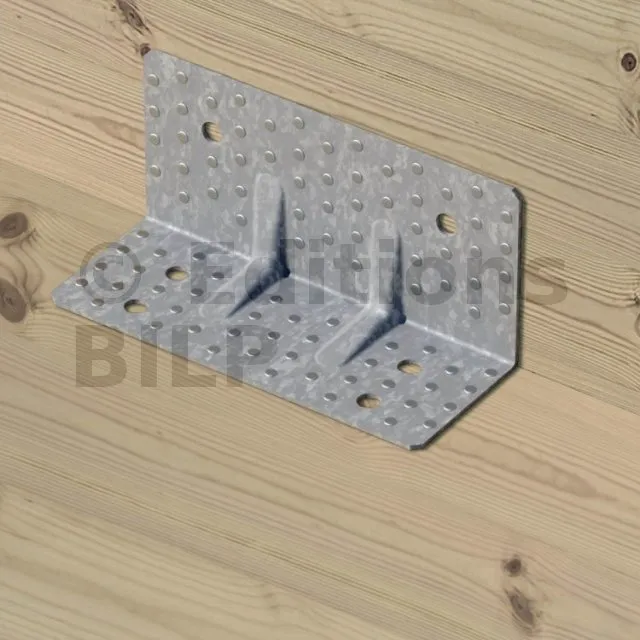

- Idéale pour une utilisation en bâtiment CLT,

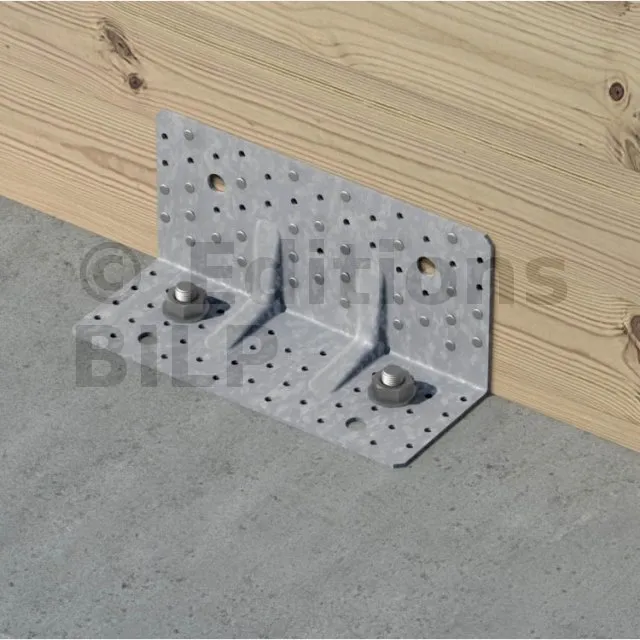

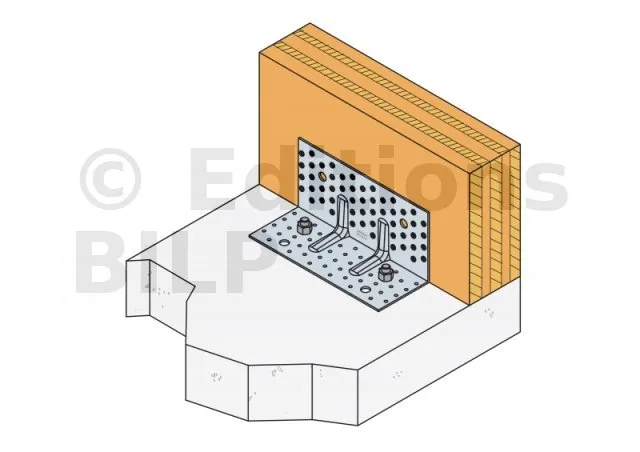

- Grande polyvalence : peut être fixée sur support bois et support béton,

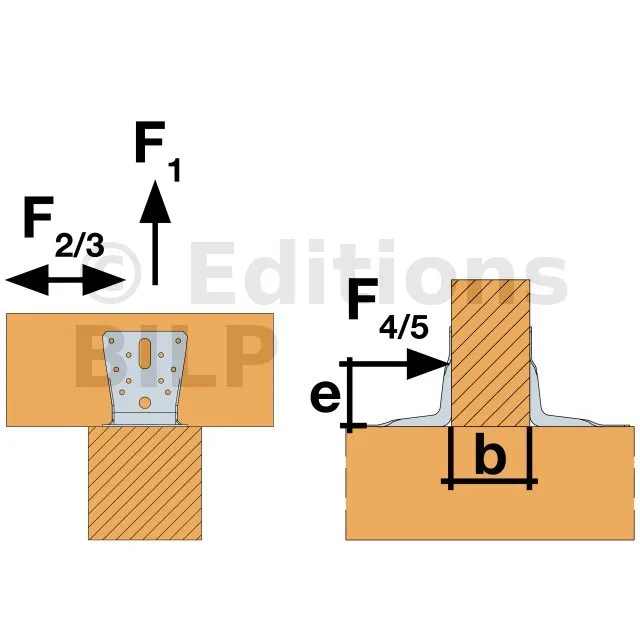

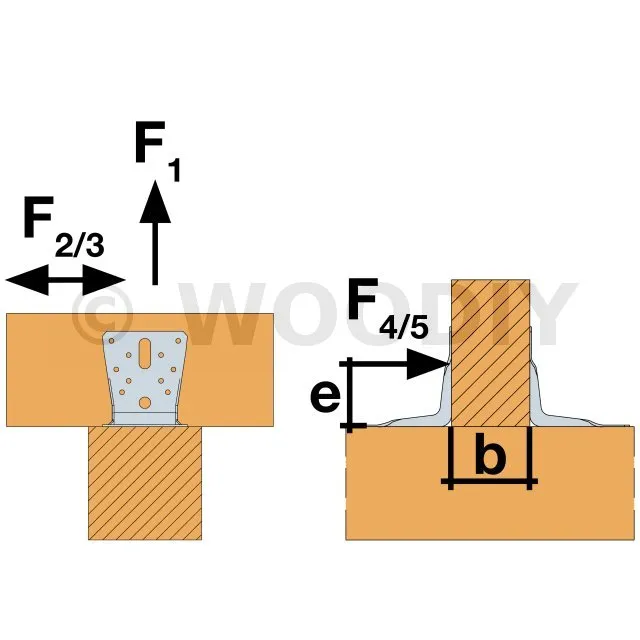

- Performances élevées pour des directions d’efforts horizontales (F2/F3) et verticales (F1)...
Applications

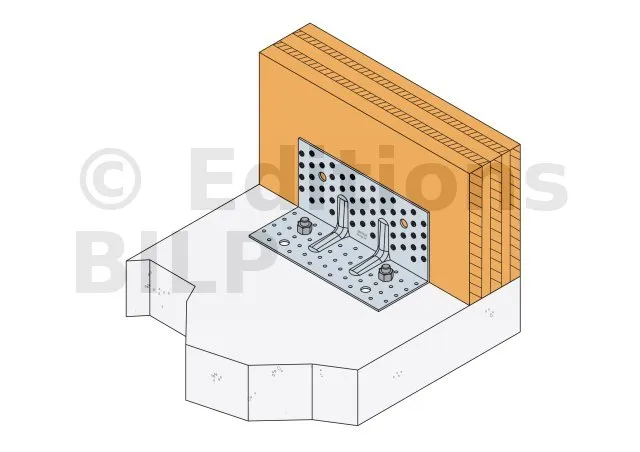

Support
- Porteur : CLT, bois massif, bois lamellé-collé, béton...
- Porté : CLT, bois massif, bois lamellé-collé...

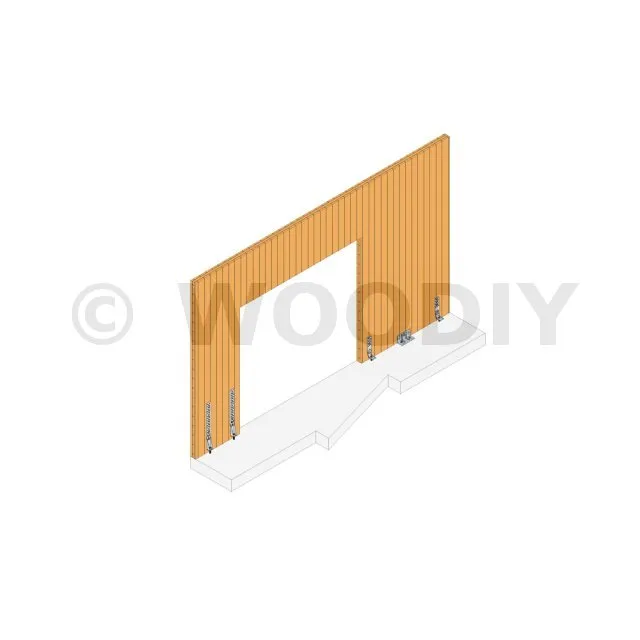

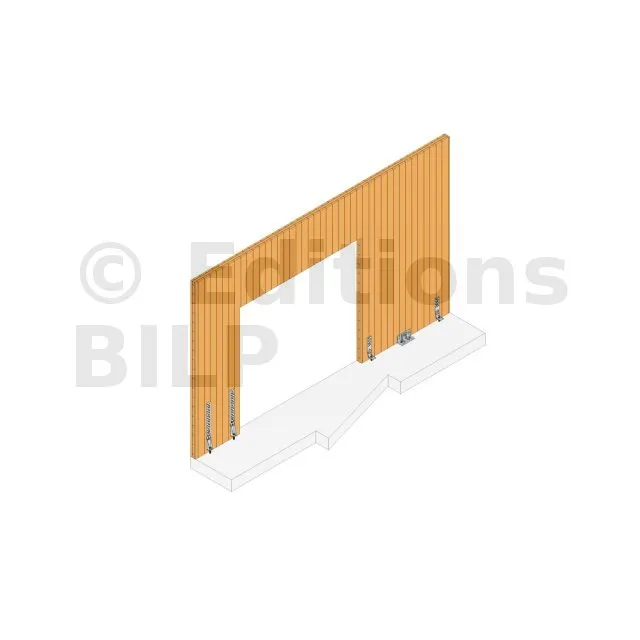

Domaines d’utilisation
- Panneaux massifs,
- Panneaux lamellés croisés (CLT)...
Données techniques
Dimensions

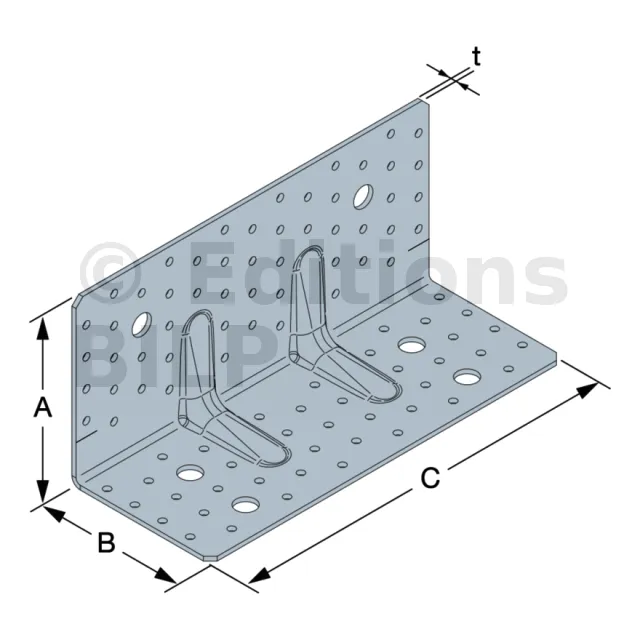

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A (hauteur) | B (profondeur) | C (largeur) | t | Ø5 | Ø14 | Ø5 | Ø14 | |
| ABR255 | 120 | 100 | 255 | 3 | 52 | 2 | 41 | 4 |
| ABR255SO | 200 | 100 | 255 | 3 | 56 | 2 | - | 4 |
Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - Plan de clouage 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 52 | 41 | min(14,1 / kmod^0,4 ; 23,6/kmod) | min(19,5/ kmod^0,4 ; 23,6/kmod) | min( 22,5 / kmod^0,4 ; 23,6/kmod) | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | min( 14.3 / kmod^0,4 ; 13.4/kmod) | min(18.8 / kmod^0,4 ; 13.4/kmod) | 13.4/kmod |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - Plan de clouage 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 52 | 41 | 14.7 | 20.3 | 23.5 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | 14.8 | 14.8 | 14.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - Plan de clouage 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |

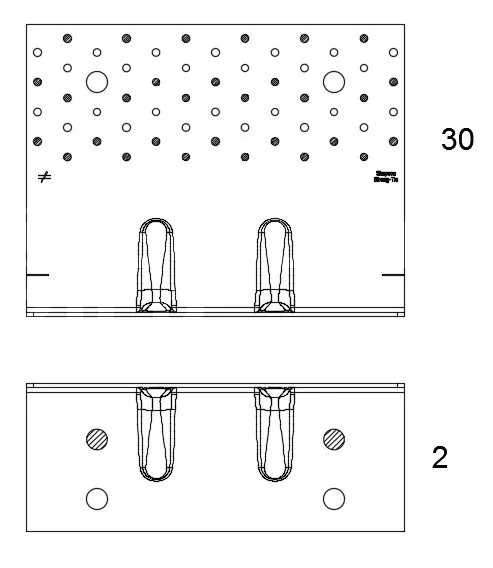

| ABR255 | 30 | 23 | min(12,2 / kmod^0,4 ; 23,6/kmod) | min(16,5 / kmod^0,4 ; 23,6/kmod) | min(19,5 / kmod^0,4 ; 23,6/kmod) | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | min ( 11.5 ; 13.9/kmod) | min(18 ; 13.9/kmod) | min( 22 ; 13.9/kmod) |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - Plan de clouage 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | 23 | 12.7 | 17.2 | 20.3 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | 11.5 | 15.4 | 15.4 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - Plan de clouage 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k [kN] | R5.k [kN] | |||||
| Qté | Qté | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 24 | 21 | min(15,6/kmod^0,4 ; 26,2 / kmod) | min(18,1/kmod^0,4 ; 26,2 / kmod) | 28.6 | 31.4 | 15.9 | 18.3 | 10.8/kmod^0.3 | min(12.7/kmod^0,3 ; 12.8 / kmod) |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

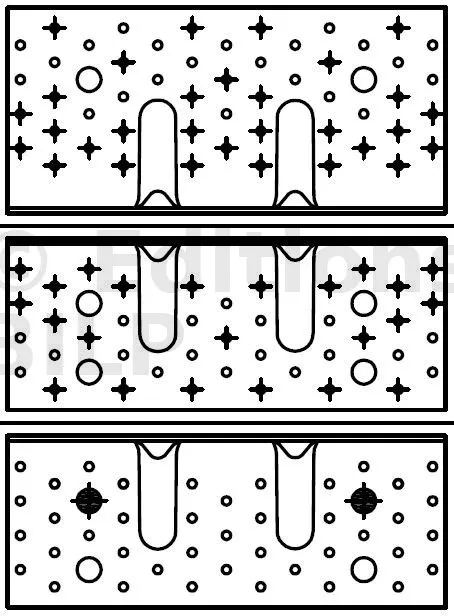

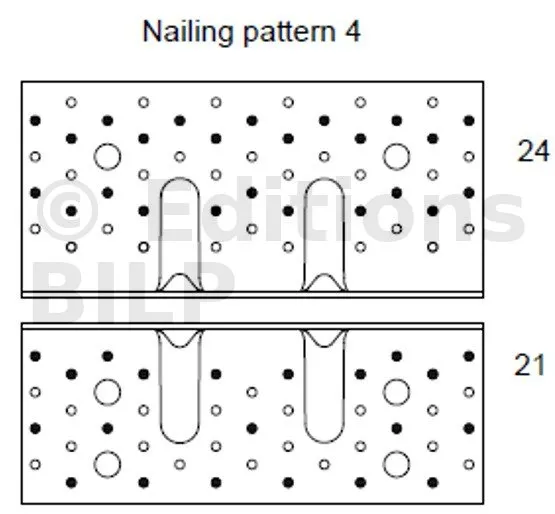

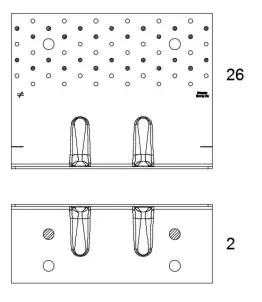

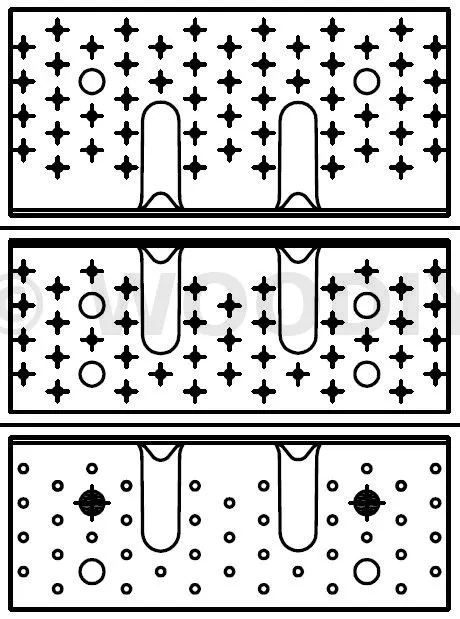

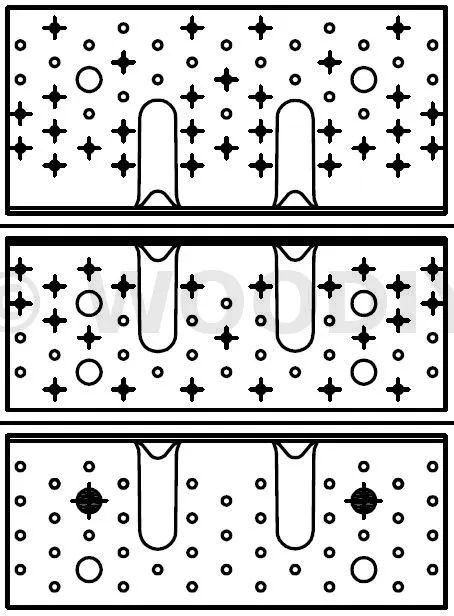

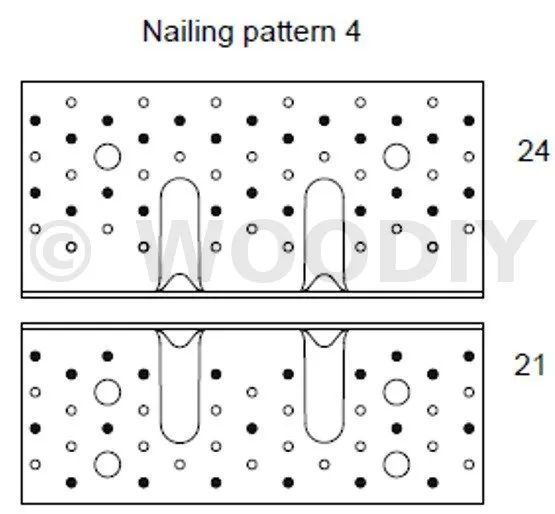

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois, sous réserve que ces matériaux acceptent les entraxes et les distances des fixations dans le CLT.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - Plan de clouage 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 1 équerre [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k [kN] | R5.k [kN] | |||||
| Qté | Qté | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 24 | 21 | 16.2 | 18.8 | 28.6 | 31.4 | 15.9 | 18.3 | 11.1 | 16.7 |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

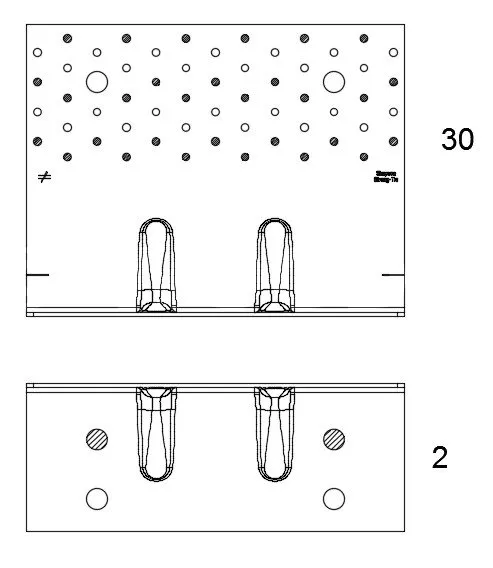

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

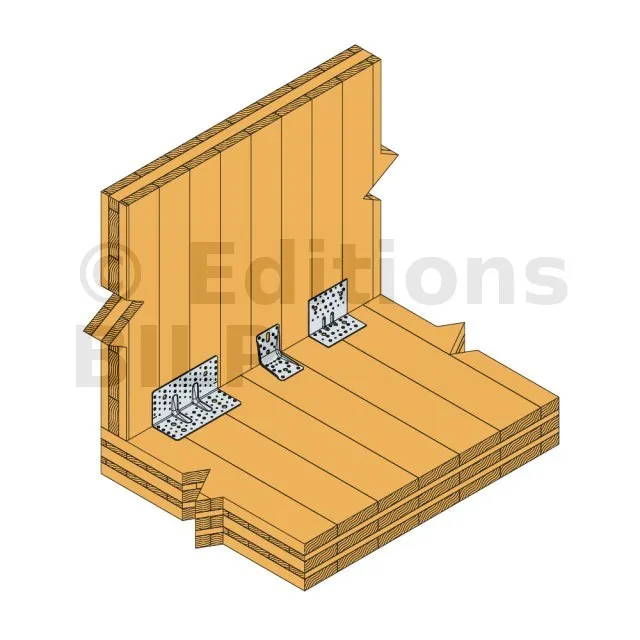

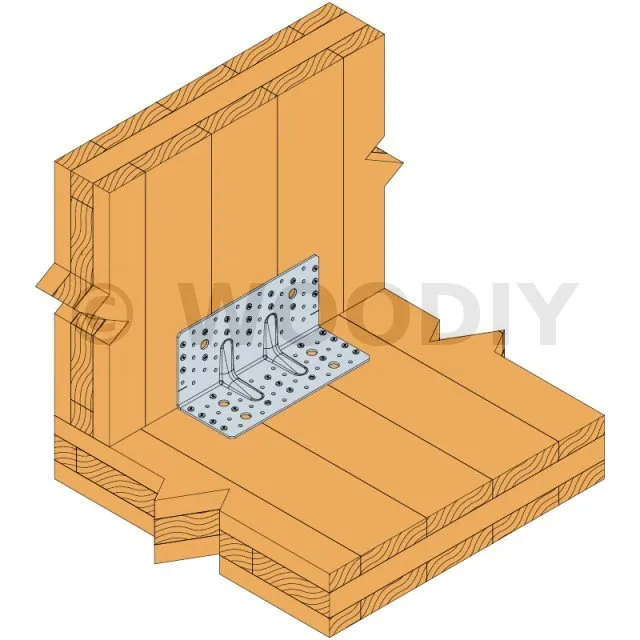

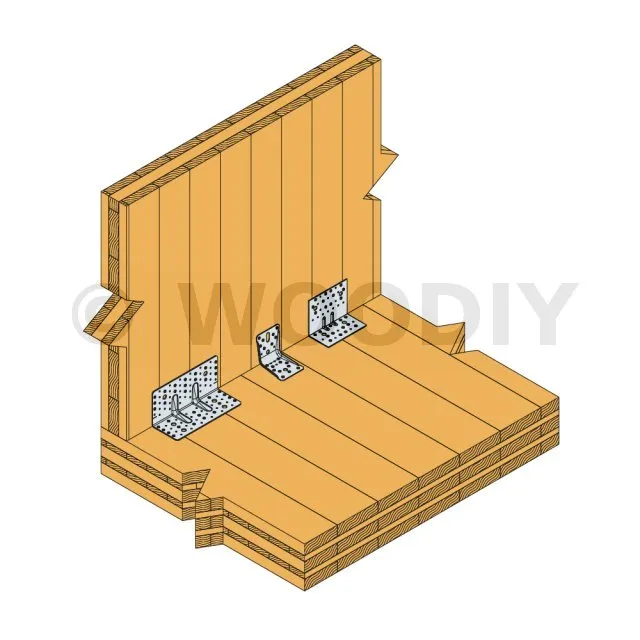

Valeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres
| Références | Valeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Quantité | Type | Quantité | Type | SSH12.0X80 | SSH12.0X80 | |
| ABR255 | 2 | SSH | 4 | SSH | 13.4 | 18.4 |
Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total - Plan de clouage 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 52 | CNA | 2 | Ø12 | 22 / kmod | 22 / kmod | 22 / kmod | 25.1 | 37.7 | 44 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | min(17.1/kmod^0.25 ; 17.7/kmod) | min( 23.5/kmod^0.25 ; 17.7/kmod) | min(27.3/kmod^0.25 ; 17.7/kmod) |
| ABR255SO | 56 | CNA | 2 | Ø12 | 22,9 / kmod | 22,9 / kmod | 22,9 / kmod | 29,2 | 38.6 | - | 18.6/kmod^0,66 | 18.6/kmod^0,66 | 18.6/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les ancrages doivent être vérifiés séparément en considérant un effort dans les ancrages majoré par un coefficient de 1,1 pour F1, 1 pour F2 et 1.1 pour F5.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - Plan de clouage 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 52 | CNA | 2 | Ø12 | 24.4 | 24.4 | 24.4 | 25.1 | 37.7 | 44 | 19.7 | 19.7 | 19.7 | 17.5 | 19.6 | 19.6 |
| ABR255SO | 56 | CNA] | 2 | Ø12 | 20.8 | 20.8 | 20.8 | 29.2 | 38.6 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.
Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | min(24,8 ; 22 / kmod) | min(30,3 ; 22 / kmod) | 19.5 | 28.3 | 32.5 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 15.3/kmod^0.6 | min(19.9/kmod^0.4 ; 17.7 / kmod) | min(23.3/kmod^0.4 ; 17.7 / kmod) |
| ABR255SO | 19 | CNA | 2 | Ø12 | min( 24,3 ; 22,9/kmod) | min( 34,7 ; 22,9/kmod) | 22,9/kmod | 13.3 | 20.7 | - | 18.2/kmod^0,66 | 18.2/kmod^0,66 | 18.2/kmod^0,66 | 5,05/kmmod | 5,05/kmmod | 5,05/kmmod |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les ancrages doivent être vérifiés séparément en considérant un effort dans les ancrages majoré par un coefficient de 1,1 pour F1, 1 pour F2 et 1.1 pour F5.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | 24.4 | 24.4 | 19.5 | 28.3 | 32.5 | 20.3 | 20.3 | 20.3 | 16.2 | 19.6 | 19.6 |
| ABR255SO | 19 | CNA | 2 | Ø12 | 20.8 | 20.8 | 2.08 | 13.3 | 20.7 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.
Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 21.7 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 20.8 | 20.8 | 21.7 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.
Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 8
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 17 | CNA | 2 | Ø12 | 20 | 20 | 24.9 | 26.5 | 18.3/kmod^0.7 | 18.3/kmod^0.7 | 5.9/kmod^0.6 | 6.7/kmod^0.5 |
| ABR255SO | 30 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 26.1 | - | 18.2/kmod^0.66 | 18.2/kmod^0.66 | 5.05/kmod | 5.05/kmod |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 2.2.

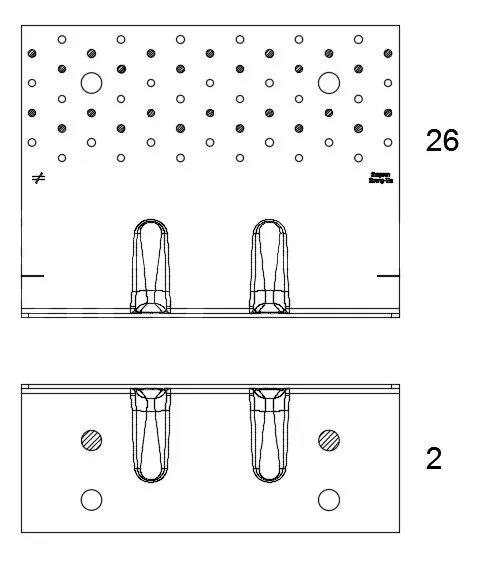

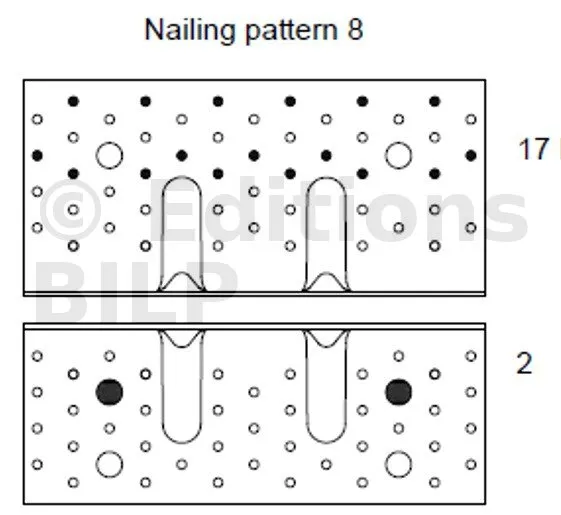

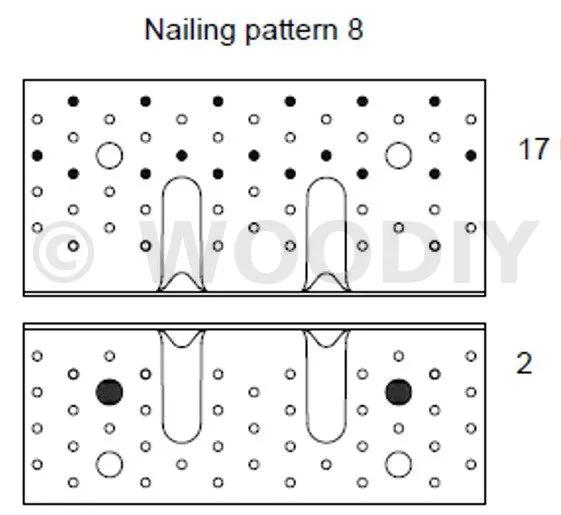

Le plan de clouage 8 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois, sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 8
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur béton - Clouage partiel - Plan de clouage 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 17 | CNA | 2 | Ø12 | 23.4 | 25.8 | 24.9 | 26.5 | 19.7 | 19.7 | 6.2 | 7 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 26.1 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 8 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 2.2.
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Bois :

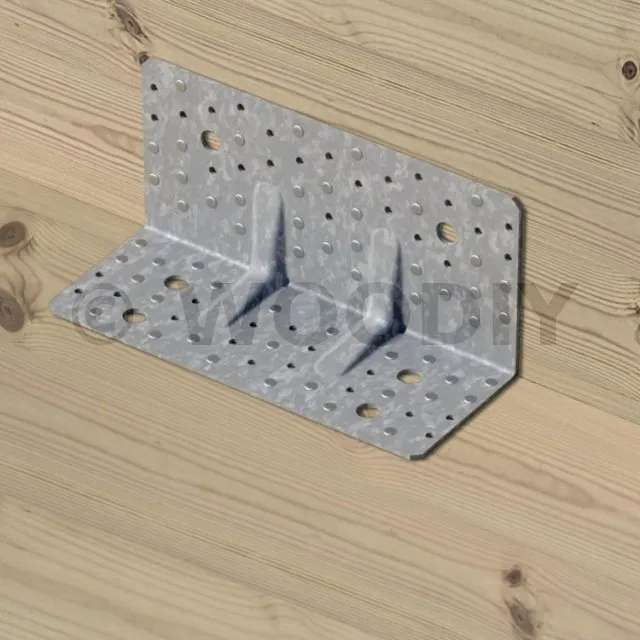

- Pointes annelées CNAØ4.0x50 CNA Ø4.0x35 ou CNAØ4x60 mm,
- Vis CSA Ø5.0x35,CSAØ5.0x40 ou CSA Ø5.0x50
- SSH Ø 12.0 x 80 mm
Béton :

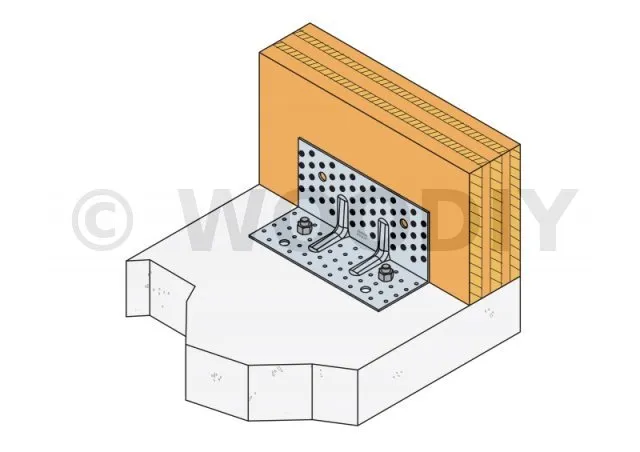

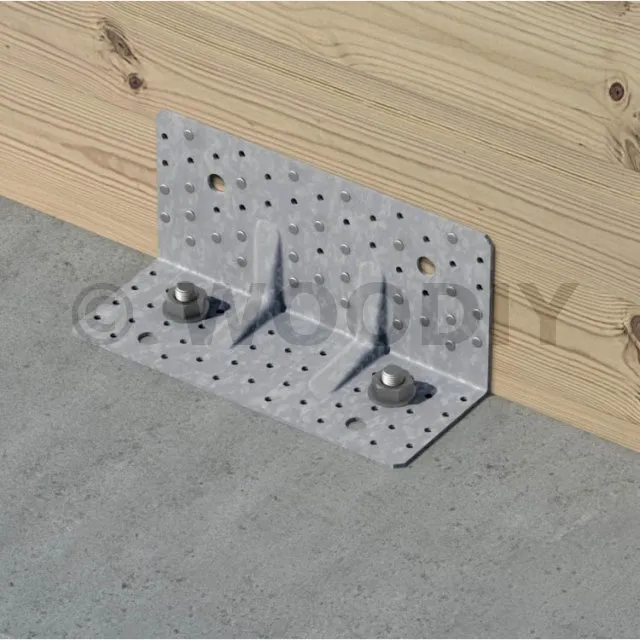

- Cheville mécanique : goujon FM 753 EVO M12x104/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35

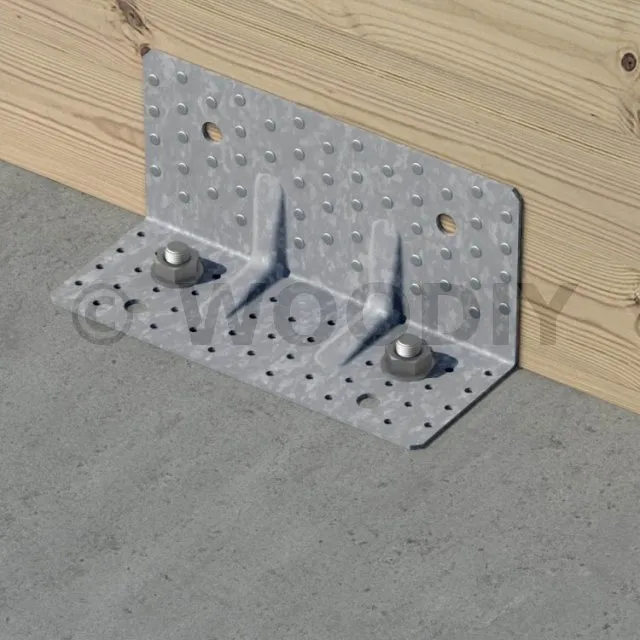

Installation :
1. Approcher l’élément à fixer du support,
2. Pointer ou visser l’équerre à cet élément,
3. Si le support est en bois, pointer et visser également l’équerre sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
