Name: Équerre de bardage 64/178/53/2.5
Brand: SIMPSON Strong-Tie
SKU: REF-EBC180/2.5
Price: 1.87 EUR
Availability: InStock

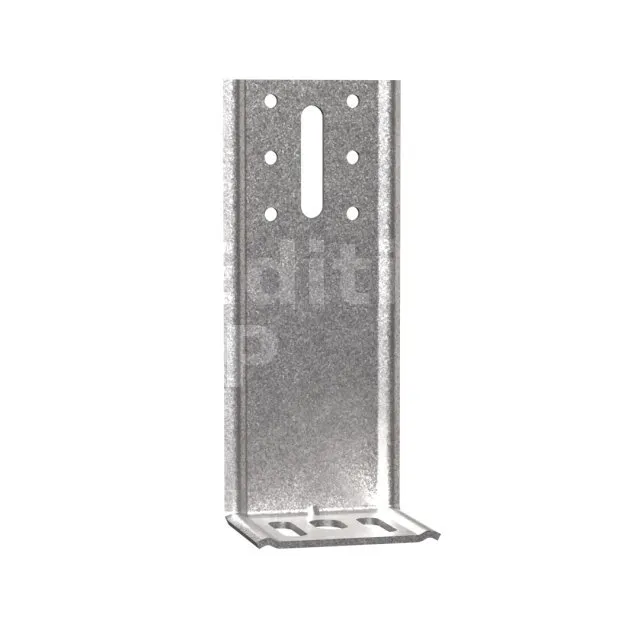

Équerre de bardage 64/178/53/2.5 - Réf. EBC180/2.5

EN STOCK

Expédition immédiate disponible pour 18 unité(s).

1€⁸⁷

HT / équerre

(2.24 € TTC)

Hauteur :
- 178mm
Conditionnement :
- 1 pièce
Autres choix

Référence
EBC180/2.5
Epaisseur
2,5mm
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Marque
SIMPSON Strong-Tie
Perçages Aile B
2Ø8.5x30 - 1Ø11.5x20 (oblong)
Perçages Aile A
6Ø5 - 1Ø8.5x40 (oblong)
Connexion bois sur support rigide
Aile A : 1LAG Ø8,0x50 et 2CSA Ø5,0x40 ; Aile B : 1Ø8 (goujon WA, Cheville à frapper HIPC ou tige filetée LMAS)

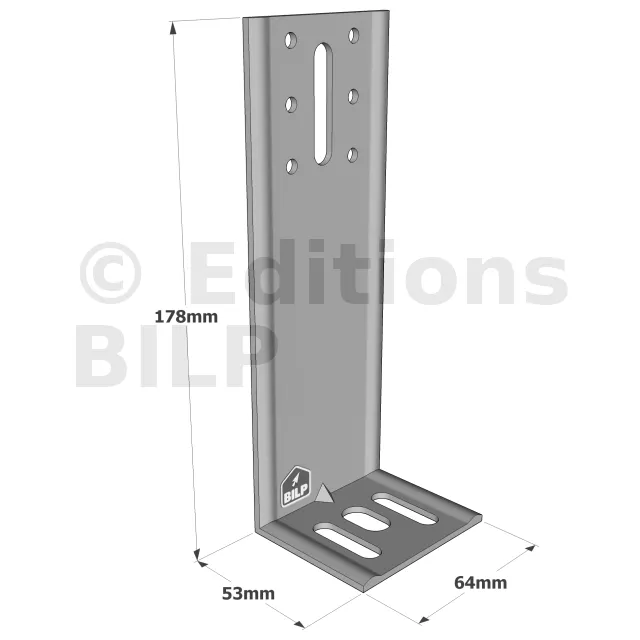

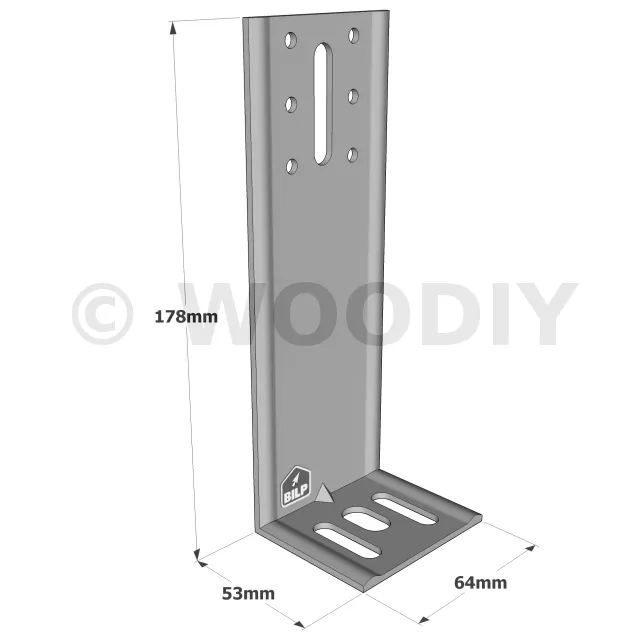

Largeur
64mm
Profondeur
53mm

Équerres de bardage

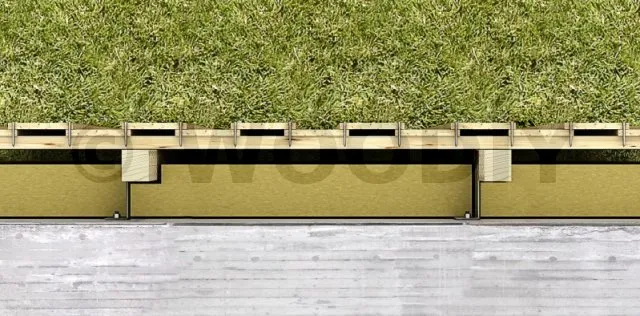

Les équerres de bardage EBC ont été conçues pour répondre aux règles générales de conception et de mise en œuvre des isolations thermiques par l’extérieur et des bardages rapportés sur béton ou maçonnerie. Elles sont conformes aux cahiers 3194, 3316 et 3422 du CSTB ainsi qu’à l’ETAG034 et font partie de la gamme ITE développée par Simpson Strong-Tie.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z350 suivant NF EN 10346
Epaisseur 2,5 mm.

Avantages :

Rigidité assurée par un design adapté,
Protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées,
6 trous d’encadrement pour le passage des fixations de blocage,
2 trous oblongs horizontaux pour fixation Ø8 mm à droite ou à gauche du profilé porteur ainsi qu’un trou oblong central pour les fixations Ø10 mm,
1 trou oblong sur l’aile d’appui (côté chevron).

Applications

Support :

Porteur : béton, maçonnerie...
Porté : montant / chevron pour bardage...

Domaines d’utilisation :

Fixation de chevrons pour bardages extérieurs (minimum de section 40x63 suivant Cahier CSTB 3316)

Dimensions

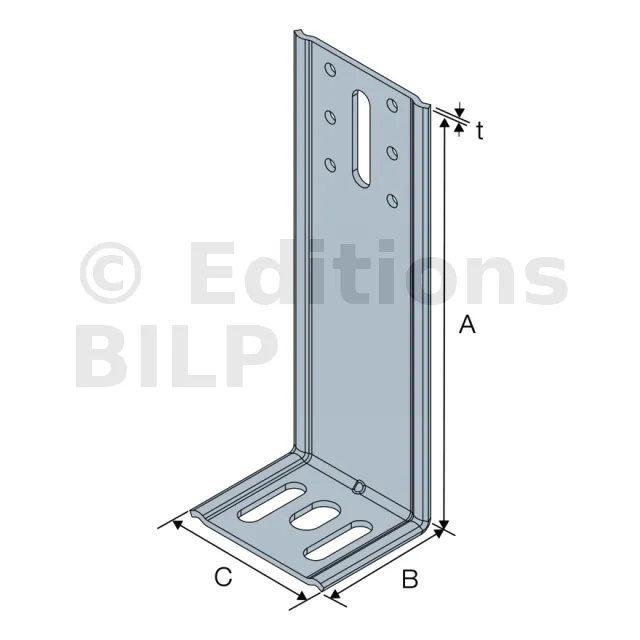

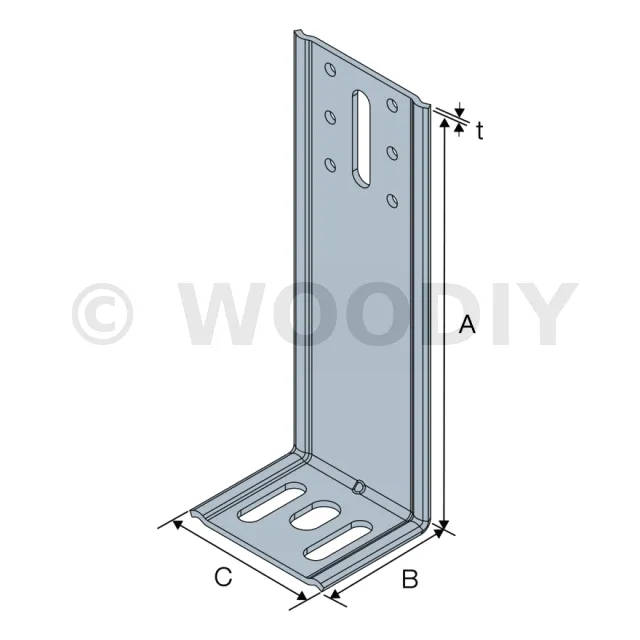

Références	Dimensions [mm]				Perçages Aile A		Perçages Aile B
	A	B	C	t	Ø5	Ø8,5x40	Ø8,5x30	Ø11,5x20
EBC100/2,5	98	53	64	2.5	6	1	2	1
EBC110/2,5	108	53	64	2.5	6	1	2	1
EBC120/2,5	118	53	64	2.5	6	1	2	1
EBC130/2,5	128	53	64	2.5	6	1	2	1
EBC140/2,5	138	53	64	2.5	6	1	2	1
EBC150/2,5	148	53	64	2.5	6	1	2	1
EBC160/2,5	158	53	64	2.5	6	1	2	1
EBC170/2,5	168	53	64	2.5	6	1	2	1
EBC180/2,5	178	53	64	2.5	6	1	2	1
EBC190/2,5	188	53	64	2.5	6	1	2	1
EBC200/2,5	198	53	64	2.5	6	1	2	1
EBC210/2,5	208	53	64	2.5	6	1	2	1
EBC220/2,5	218	53	64	2.5	6	1	2	1
EBC230/2,5	228	53	64	2.5	6	1	2	1
EBC240/2,5	238	53	64	2.5	6	1	2	1
EBC250/2,5	248	53	64	2.5	6	1	2	1

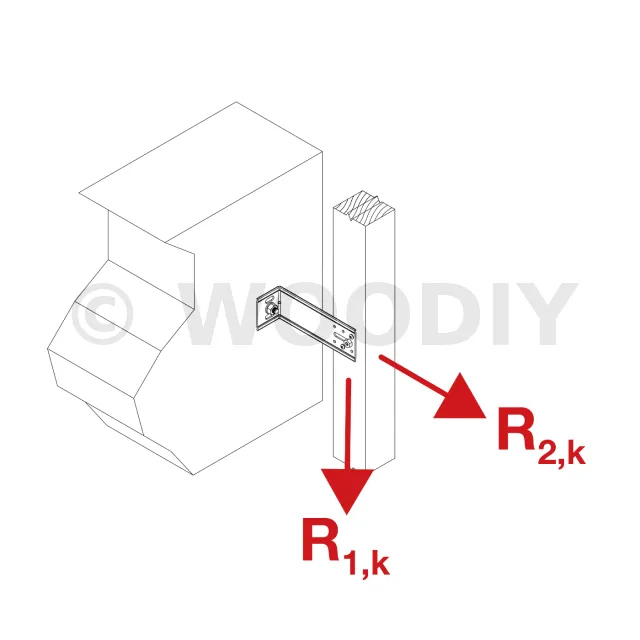

Valeurs caractéristiques - connexion bois sur support rigide - 1 Equerre

Références	Valeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre
	Fixations						Valeurs Caractéristiques - 1 équerre par connexion [kN]
	Aile A				Aile B		R1.k		R2.k
	Qté	Type	Qté	Type	Qté	Type	1 mm de déplacement	3 mm de déplacement
EBC100/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.22	0.36	1.56
EBC110/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.22	0.36	1.56
EBC120/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.22	0.36	1.56
EBC130/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.18	0.31	1.56
EBC140/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.18	0.31	1.56
EBC150/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.18	0.31	1.56
EBC160/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.18	0.31	1.56
EBC170/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.27	1.56
EBC180/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.27	1.56
EBC190/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56
EBC200/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56
EBC210/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56
EBC220/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56
EBC230/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56
EBC240/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56
EBC250/2,5	1	LAG Ø8,0x50	2	CSA Ø5,0x40	1	Ø8	0.07	0.19	1.56

Résistance R1,k évaluée pour un déplacement de 1 à 3 mm à l’extrémité de l’équerre

Catalogue équerres de bardage

Fixations
Perçages : Nombre et diamètres, voir tableau des dimensions.

Chevrons bois : 1 tirefond 19285030 ou 19385030
+ 2 vis CSAØ5x35 ou CSAØ5x40 antirotation.
Support béton : chevillage mécanique par cheville HIPC8-140/100 ou goujon WA M8-68/5.
Support maçonnerie creuse : ancrage chimique par résine AT-HP ou POLY-GP + Tige filetée LMAS M8-95/20 + tamis SH M16-130.

Installation

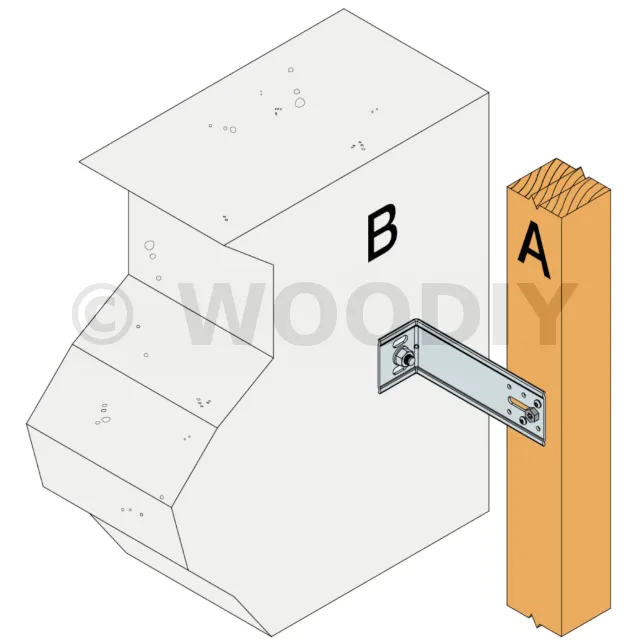

1. Fixation des équerres : la fixation sur le porteur béton s’effectue avec un ancrage de ∅8 placé dans le trou oblong le plus haut.

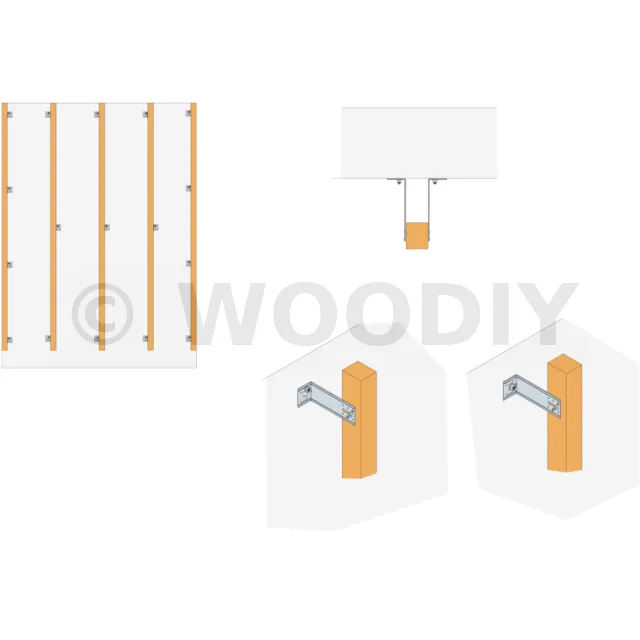

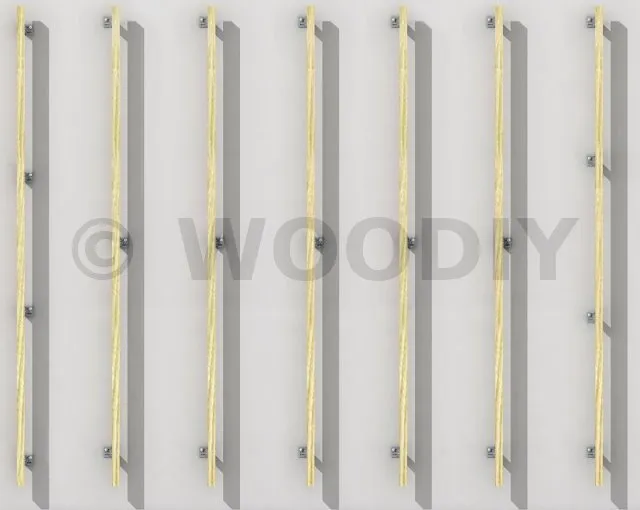

2. Disposition des équerres : en partie courante, la Mise en œuvre standard consiste à positionner les chevrons verticaux avec un entraxe de 60 cm. Ces chevrons sont fixés avec des équerres disposées en quinconce de part et d‘autre du chevron tous les 1,35 m soit 1,23 équerres/m². En rive de bâtiment, l‘espacement entre les équerres est réduit (0,90 m) et les équerres sont toutes placées du même côté sur le chevron d‘extrémité (voir schéma).
3. Application de l’isolant thermique

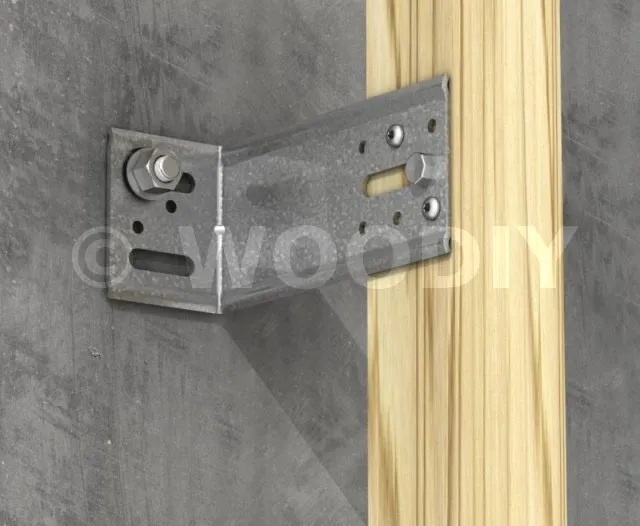

4. Fixation des chevrons bois : la fixation du chevron sur l‘équerre est réalisée par un tirefond 19285030 ou 19385030 (placé dans le trou oblong Ø8,5x40 central) et par l‘ajout de 2 visCSAØ5x35 ou CSAØ5x40 assurant une “antirotation“ du chevron.
5. Mise en place éventuelle d’un pare-pluie
6. Fixation du parement de bardage sur l’ossature secondaire

Équerres de bardage

Caractéristiques :

Applications

Dimensions

Valeurs caractéristiques - connexion bois sur support rigide - 1 Equerre
