Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE (développé 440mm, épaisseur 4mm, profondeur 90mm) - Réf. GLE440/4X
- RéférenceGLE440/4X
- Fabricationfrançaise
- MatériauS250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm

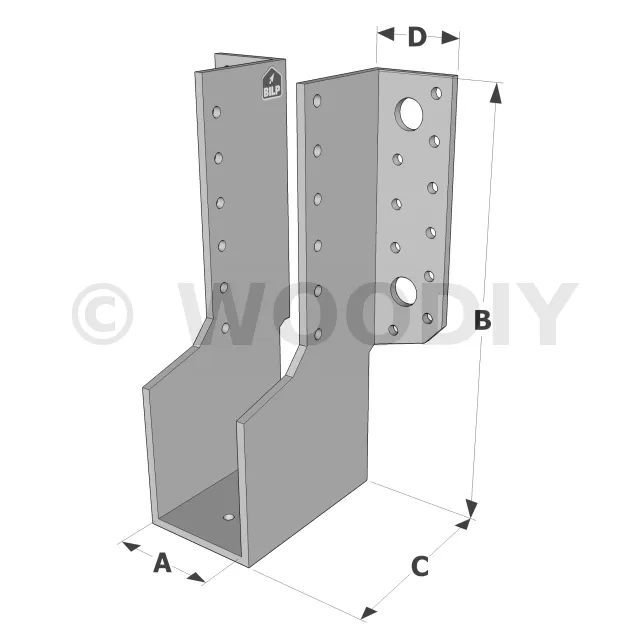

- Profondeur (C)90mm
- Hauteur maximale du bois portéHauteur (B) x 3/2
- Hauteur minimale du bois portéHauteur (B) + 10
- Perçages sur porteur Ø5 [mm]20
- Perçages sur porté Ø5 [mm]12

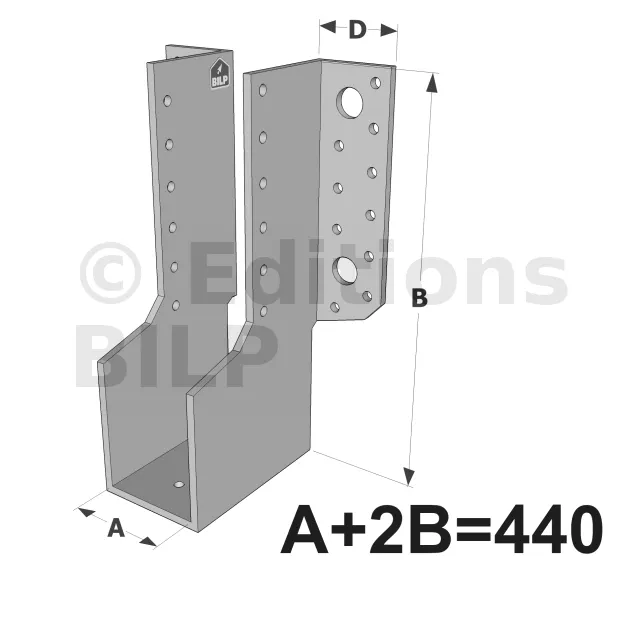

- Hauteur (B)(440-Largeur (A))/2
- Fixation BOIS/BOIS - clouage totalPorteur : 20 ; Porté : 12 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
- Fixation BOIS/BOIS - clouage partielPorteur : 8 ; Porté : 6 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
- Fixation sur BÉTON ou ACIERPorteur : 4 - WA M12-104/5 ; Porté : 12 - CNA Ø4,0 ; Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
- Largeur (D)40mm
- Profondeur (F)98mm
- Perçages sur porteur Ø14mm4
Mise en œuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Support acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.
Ce type de clouage ne permet pas d’obtenir la pleine capacité du sabot. Il répond à une mise en oeuvre précise et permet un gain de temps sur chantier.
Avantages :
- Adaptabilité : Les grands sabots à ailes extérieures peuvent être utilisés dans divers types de charpentes, qu’il s’agisse de bois ou de béton, offrant une grande flexibilité dans la conception des structures.
- Résistance au feu : Fabriqués en acier galvanisé, ces sabots offrent une résistance au feu accrue, contribuant ainsi à la sécurité globale de la structure.
- Assemblage et flexion : Les pannes intermédiaires assemblées à l’aide de ces sabots bénéficient d’une répartition homogène des charges, réduisant les points de flexion et augmentant la durabilité de la charpente.
- Structure apparente : Les grands sabots GLE ÉCONOMIQUE, avec leurs ailes extérieures, peuvent également être utilisés dans des structures apparentes, ajoutant une touche esthétique tout en garantissant une robustesse sans faille.
Applications
- Les grands sabots à ailes extérieures de la gamme GLE Économique offrent une solution fiable et économique pour l’assemblage et le renforcement de diverses structures en bois massif, en bois composite et en bois lamellé-collé.
- Ils sont parfaits pour les fermes triangulées, les profilés, ainsi que pour les applications mixtes avec acier et béton.
- Ces sabots sont parfaitement adaptés aux solives, pannes, lisses et aux montants de bardage.
- Leur utilisation est également recommandée pour les butées de chevron et le renforcement d’assemblages existants.
L’installation des sabots de charpente de la gamme GLE Économique est simple et rapide, grâce à des trous pré-percés permettant une fixation efficace. Ils sont particulièrement adaptés aux charpentes nécessitant une répartition uniforme des charges et une grande résistance aux efforts mécaniques.
