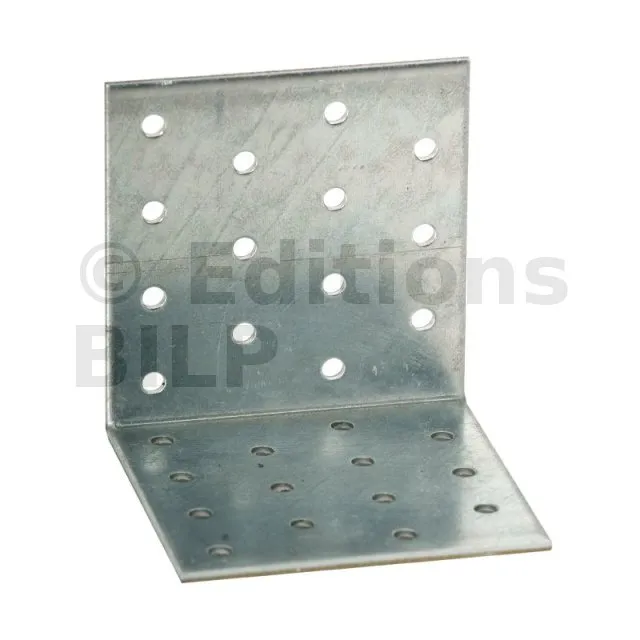

Équerre structurelle - INOX A4 - Réf. ES10IX/60
L’équerre inox ES10IX/60 est préconisée dans des ambiances agressives.
- RéférenceES10IX/60
- Epaisseur2.5mm
- FabricationFrançaise
- MatériauAcier inoxydable A4 (316, 1.4401) suivant NF EN 10088
- MarqueSIMPSON Strong-Tie
- Perçages Aile B8Ø5
- Perçages Aile C8Ø5
- Code EAN5701953222901
- Largeur60mm
CaractéristiquesMatière- Acier inoxydable A4 (316, 1.4401) suivant NF EN 10088
- Épaisseur : 2,5 mm.
Avantages
- Simplifie les assemblages en extérieur.
- Adaptée aux ambiances agressives,
- Grande variété d’utilisations.

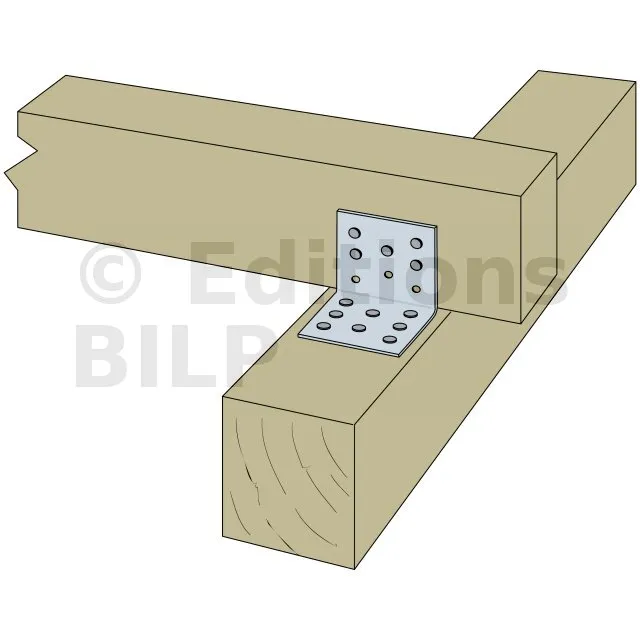

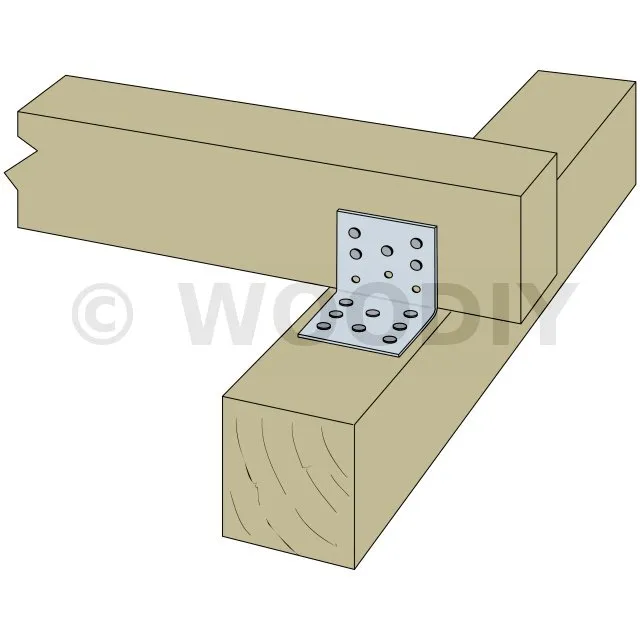

Applications
Support
- Porteur :bois massif, lamellé collé, béton...
- Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes.
- Lisses de bardage, montant de bardage.
- Ancrage de chevrons.
- Consoles...
Données techniques

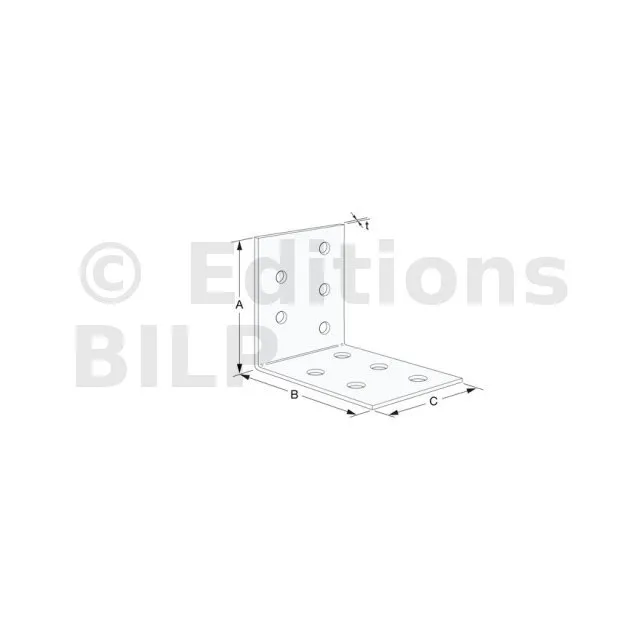

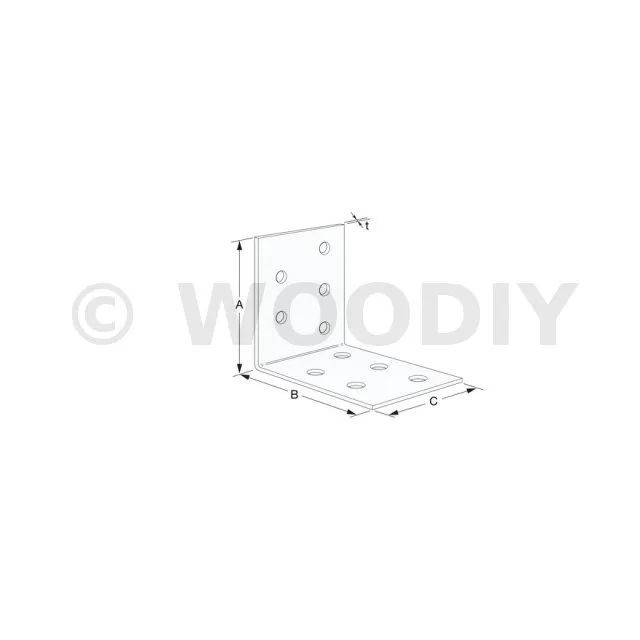

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø5 | |
| ES10IX/60 | 62.5 | 62.5 | 60 | 2.5 | 8 | 8 |

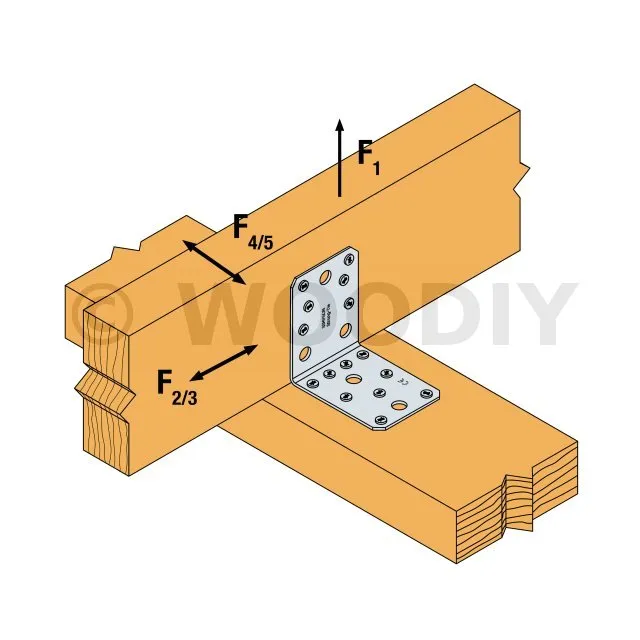

Valeurs Caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k=R3.k* | |||
| Quantité | Quantité | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| ES10IX/60 | 5 | 5 | 3.3 | 4.4 | 5.1 | 6.7 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
