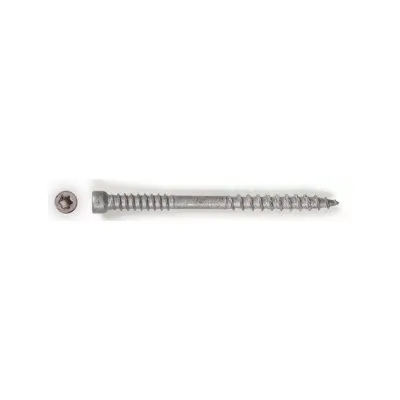

Vis terrasse bois exotique - Impreg®X4 DSPIX4
La vis terrasse DSPIX en Impreg®X4 est préconisée en extérieur pour les bois exotiques et traités.
Caractéristiques
Déclarations de performance :FR-DoP-h17-0016-S1.0.pdf ;
Matière
- Impreg®X4 : revêtement exclusif Simpson Strong-Tie de 4 couches successives, équivalent à la galvanisation à chaud 70 μm.
- Epaisseur : 20 µm.
Avantages

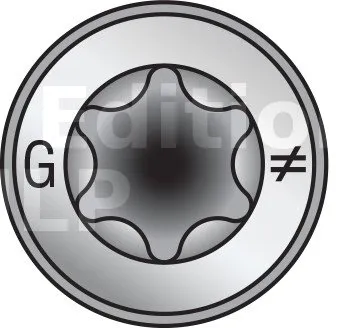

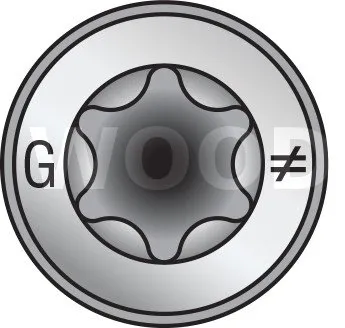

- Tête cylindrique : finition discrète,
- 6 nervures de fraisage sous tête : peu d’éclats sur la surface du bois,
- Pointe anti-fendage type 17 : amorce parfaite de la vis dans le bois,
- Fixation idéale pour les bois traités,
- Haute résistance en torsion et traction grâce à l’acier carbone revêtu de Impreg®X4,
- Meilleures résistances mécaniques dans des bois denses : pas de déformations ni de rupture.
Applications
Support
- Bois exotiques (750 kg/m3).
Domaines d’utilisation

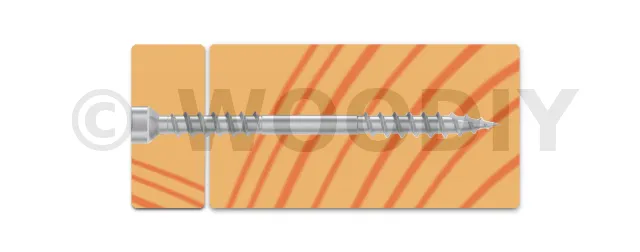

- Fixation de lames bois exotiques sur lambourdes bois exotiques.
Données techniques

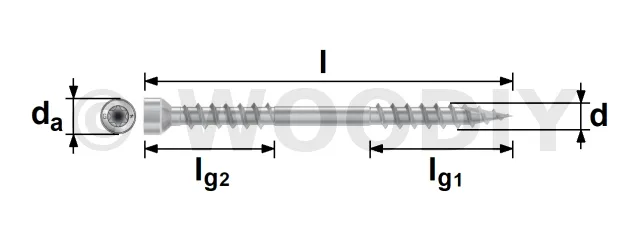

Dimensions
| Références | Code article | Dimensions [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg1 | lg2 | Embout | ||
| DSPIX44.8X60 | 74356 | 4.8 | 60 | 6.5 | 3.1 | 26 | 12 | T-20 |
| DSPIX44.8X70 | 74357 | 4.8 | 70 | 6.5 | 3.1 | 32 | 18 | T-20 |
| DSPIX45.5X80 | 74358 | 5.5 | 80 | 6.5 | 3.8 | 37.5 | 20 | T-25 |
| DSPIX46.5X95 | 74359 | 6.5 | 95 | 6.5 | 4 | 40 | 29 | T-30 |
Propriétés Caractéristiques
| Références | Propriétés Caractéristiques | ||||
|---|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Capacité de résistance caractéristique en traction - ftens,k [kN] | Ratio de torsion | |
| DSPIX44.8X60 | 5951 | 15.1 | 3.2 | 7.9 | 1.8 |
| DSPIX44.8X70 | 5951 | 15.1 | 32.2 | 7.9 | 1.8 |
| DSPIX45.5X80 | 11193 | 15.7 | 33.3 | 12.2 | 1.8 |
| DSPIX46.5X95 | 13203 | 15.8 | 45.7 | 12.9 | 1.5 |
