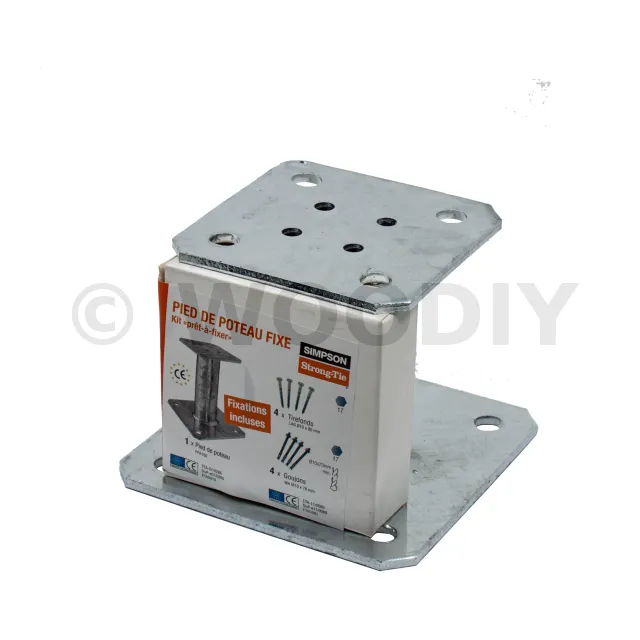

Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 100 mm - Réf. KIT FIX PPA100
- RéférenceKIT FIX PPA100
- Epaisseur4mm
- FabricationFrançaise
- MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
- MarqueSIMPSON Strong-Tie

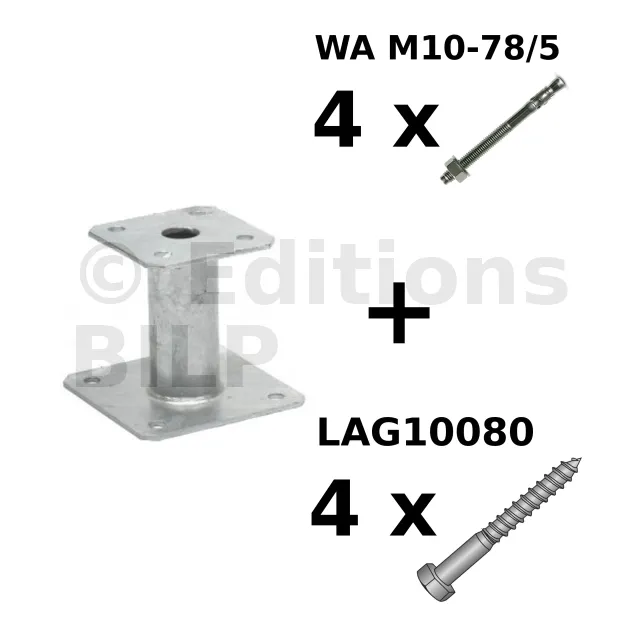

- ContenuPPA100 + 4WA10078 + 4LAG10080

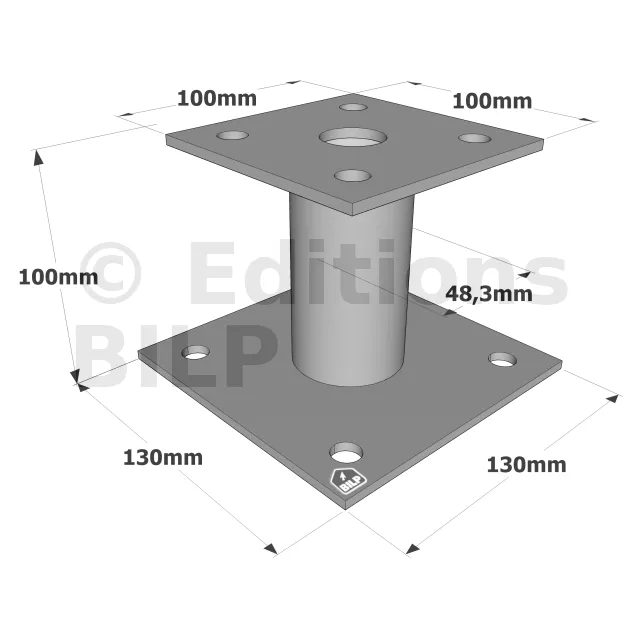

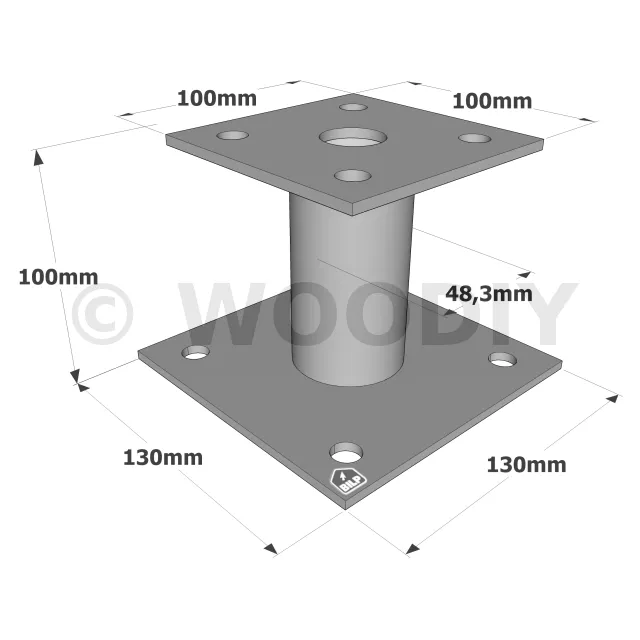

- Largeur (A)100mm
- Profondeur (B)100mm
- Largeur (D)130mm
- Profondeur (E)130mm
- Hauteur (F)100mm
- Diamètre (G)48.3mm
- Perçages platine haute4Ø12
- Perçages platine basse4Ø12
- Charge maximale admissible en compression4.03 tonnes
Pied de poteau fixe "prêt-à-fixer"
Le pied de poteau fixe PPA est polyvalent, il est couramment utilisé pour des applications structurelles.
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025,
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur 4 mm.
Avantages :
- Fourni avec les accessoires de fixation,
- Aucun usinage nécessaire,

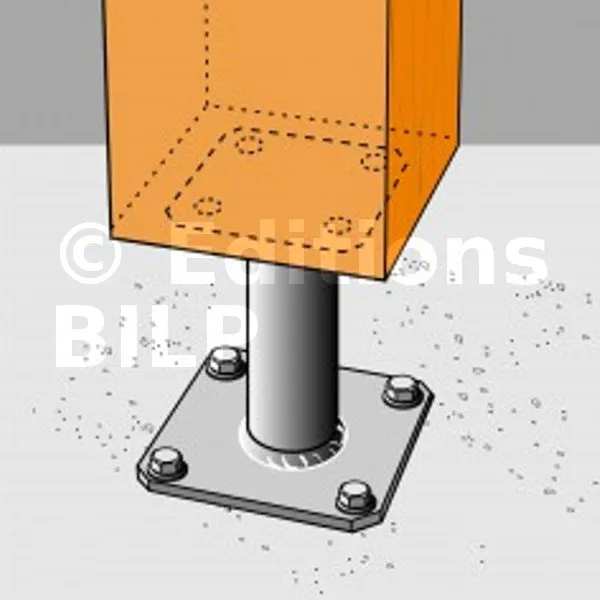

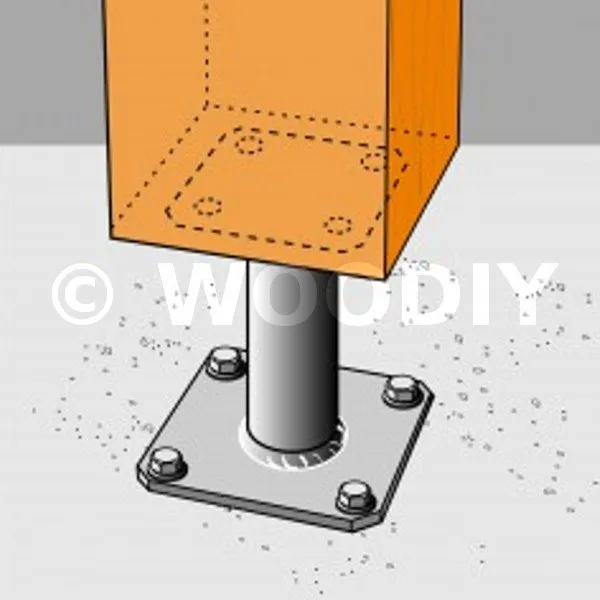

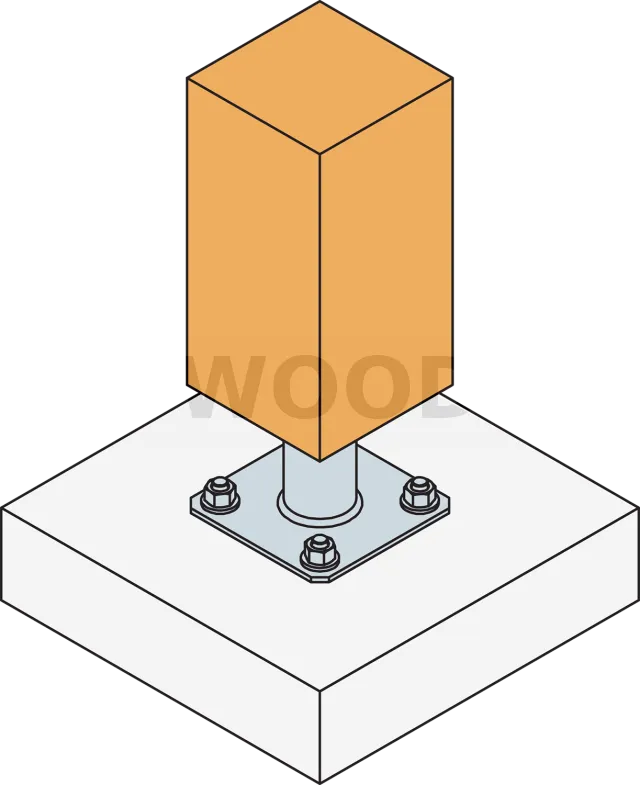

Applications
Support :
- Porteur : béton, bois massif, bois lamellé-collé...
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation :
- Poteaux de auvent
- Pergola,
- Véranda...
Données Techniques

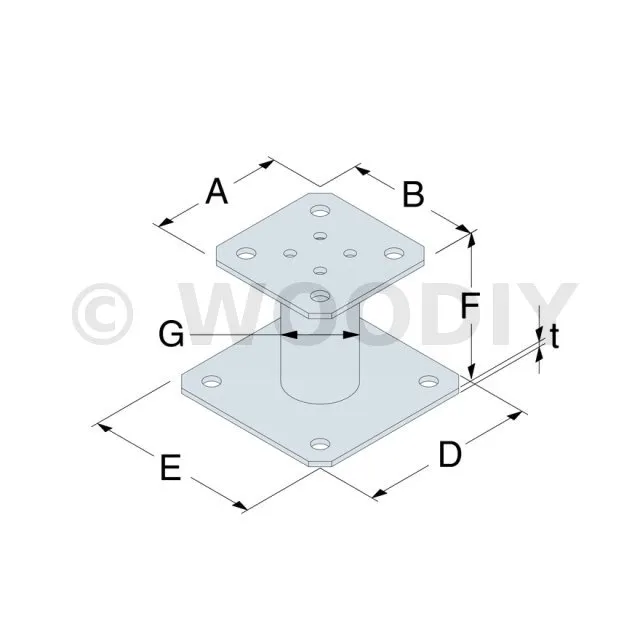

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Contenu du kit | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | ||
| KIT FIX PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 | 1xPPA100 - 4xFM-753 3DG M10X75/5 - 4xLAG10080 |
| KIT FIX PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 | 1xPPA150 - 4xFM-753 3DG M10X75/5 - 4xLAG10080 |

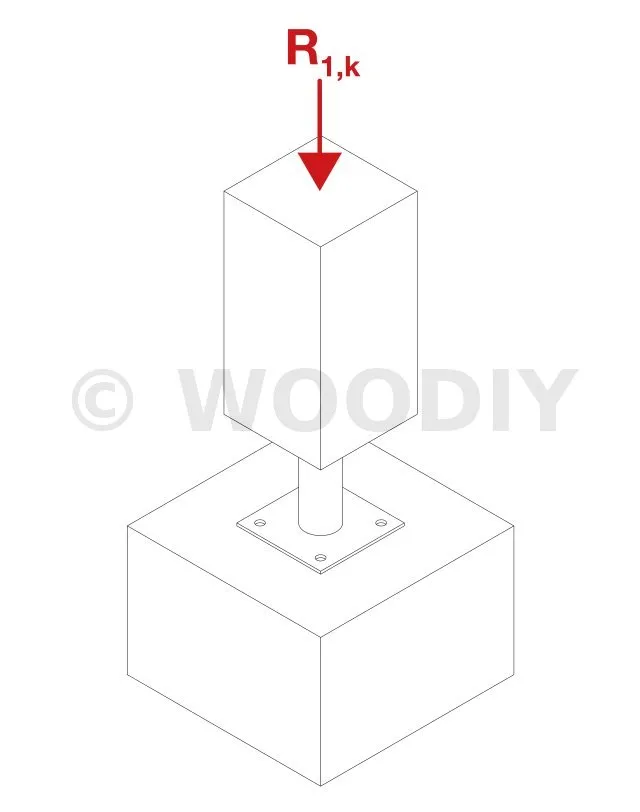

Valeurs caractéristiques
| Références | Valeurs caractéristiques - Bois sur béton | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Qté | Type | Qté | Type | ||
| KIT FIX PPA100 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
| KIT FIX PPA150 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
*Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG 10x80 ou vis SSH Ø10x80(réf 75152).
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques - Bois sur béton | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k* | |||
| Qté | Type | Qté | Type | ||
| KIT FIX PPA100 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
| KIT FIX PPA150 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG 10x80 ou vis SSH Ø10x80 (ref 75152).
