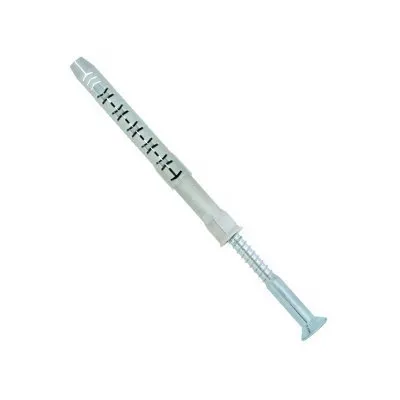

Cheville nylon longue tête torx - Réf. FPN08150_50

Cheville nylon longue

Caractéristiques

Agréments techniques :ETA-12/0358 ;
Déclarations de performance :FR-DoP-e12/0358

Avantages :

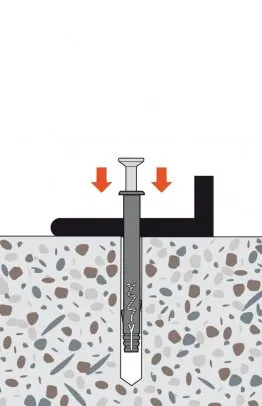

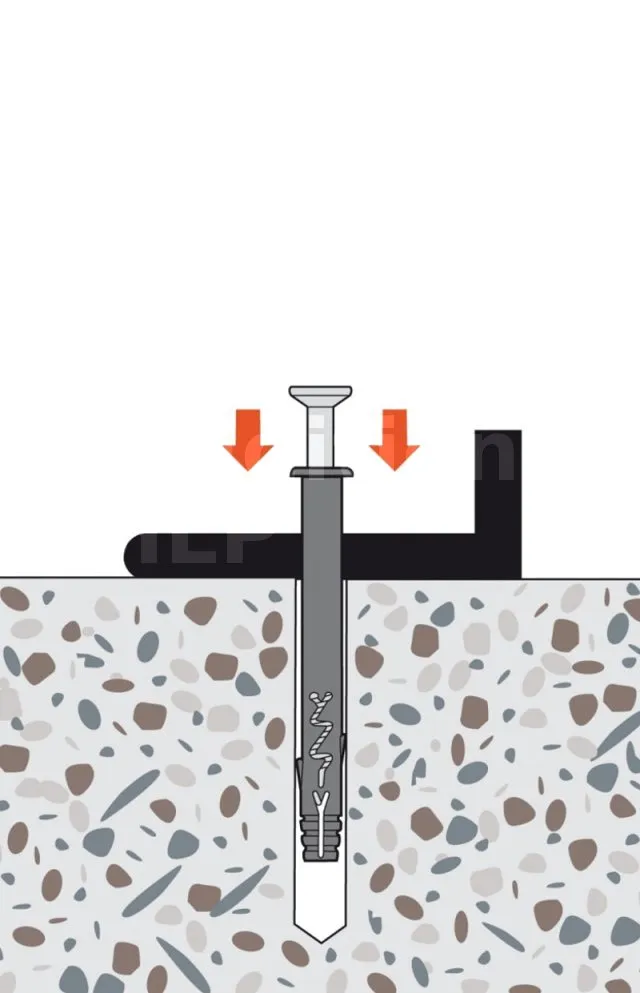

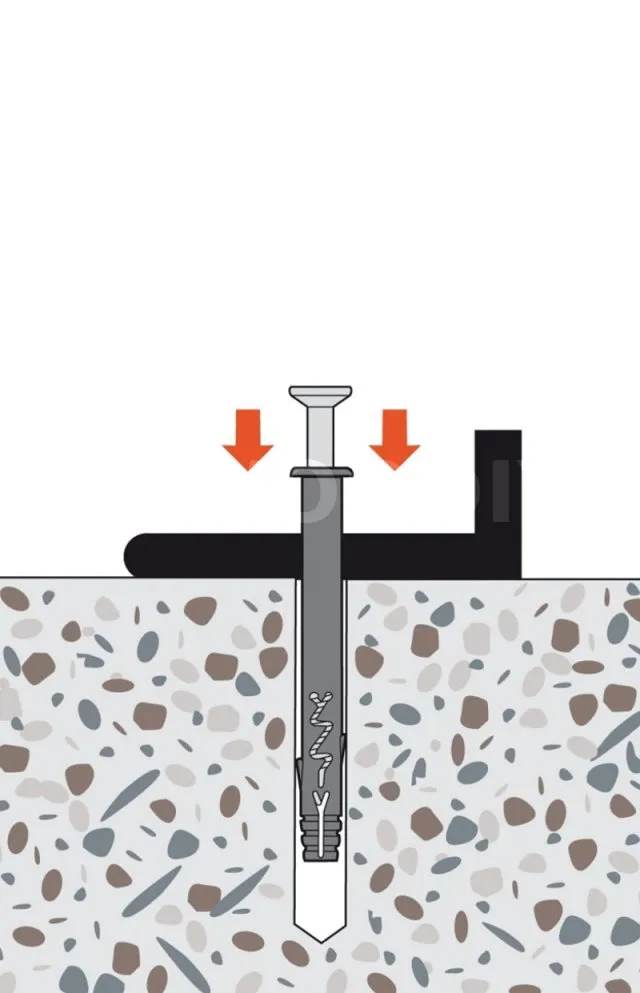

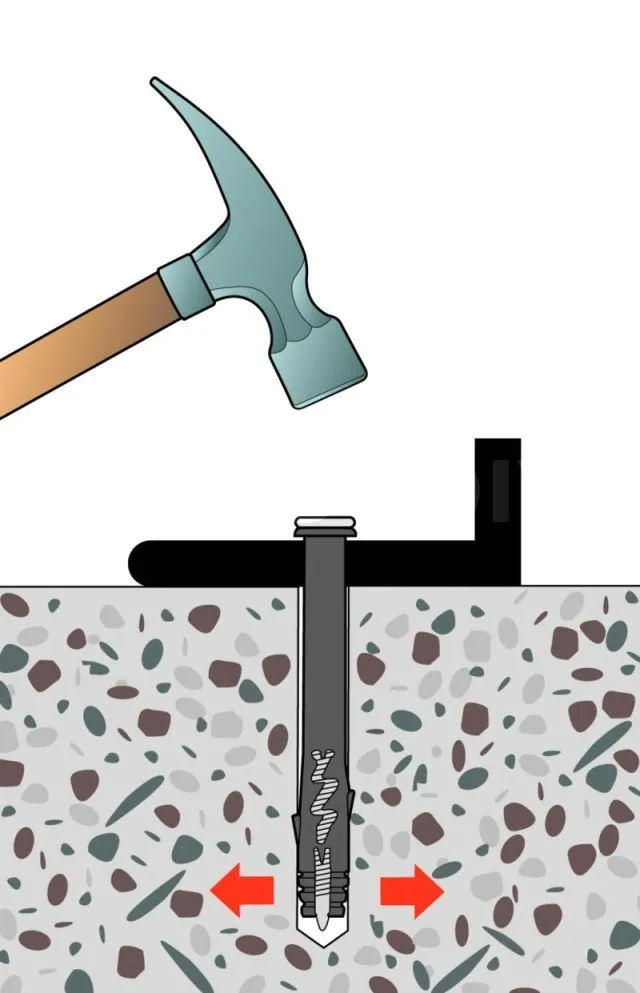

• Pose au travers : bois et chevilles prémontées.
• 8 ailettes qui empêchent toute rotation dans le trou de perçage.
• Cheville en polyamide PA6 qui garantit une très bonne résistance au temps.

Applications

Support
Béton, béton cellulaire, pierre naturelle, maçonneries pleines et creuses.

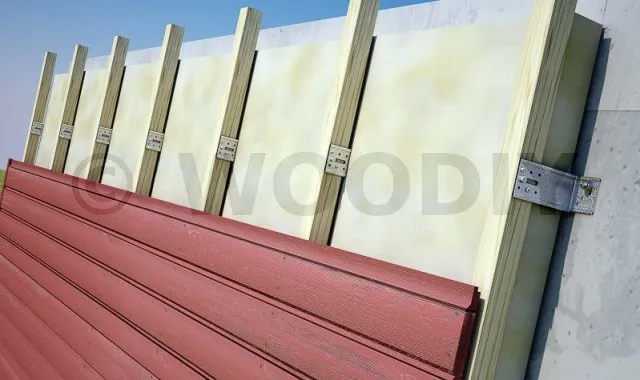

• Fixation de chevrons ou tasseaux.
• Fixation d’équerres simples et de menuiseries.
• Fixation de rails et colliers pour câbles et tuyaux.

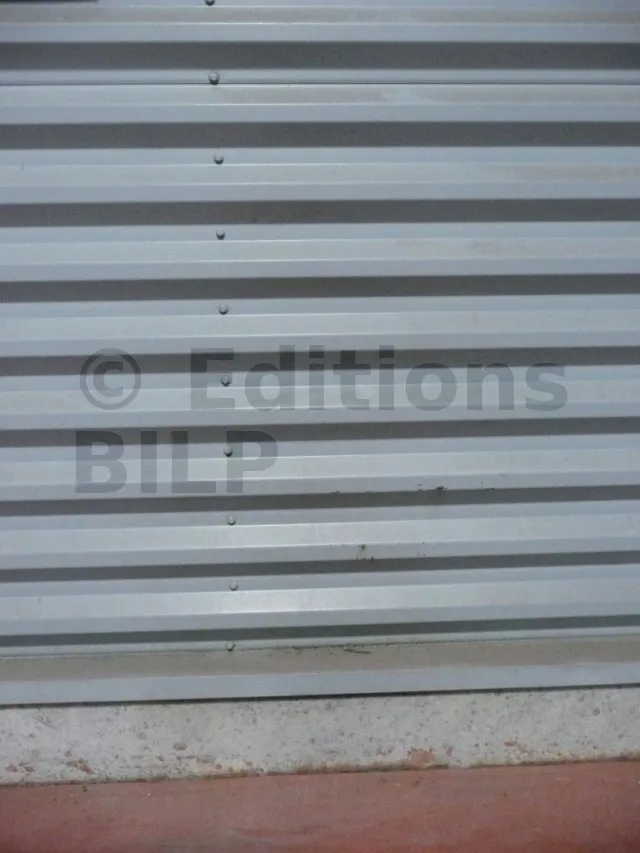

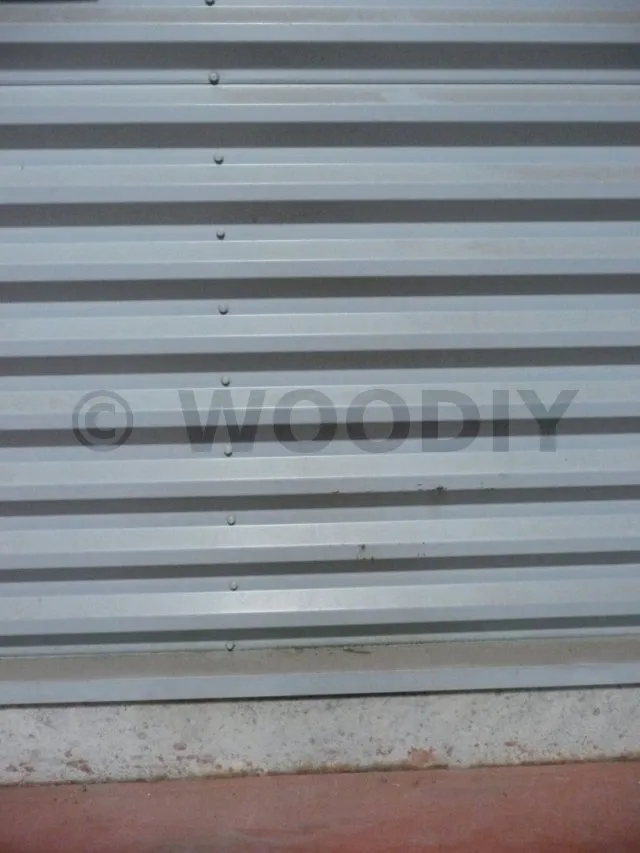

• Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Charges de service en traction [kN] (1-2)

Charges de service en cisaillement [kN] (1-3)

1) Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions γ f =1,4 sont appliqués.

2) Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.

3) Charges de service en cisaillement : Les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.

4) Béton non fissuré : Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σ L + σ R ≤ 0. En l’absence de vérification détaillée, on prendra σ R = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

5) Parpaing creux : Dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2éme alvéole.
