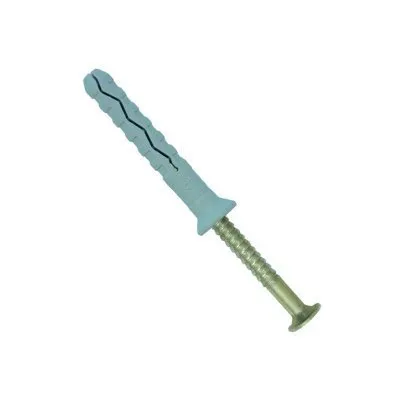

Cheville à frapper douille fraisée ou ronde - Réf. HIP06080A2_100

Référence
HIP06080A2_100
Fabrication
Française
Epaisseur maximale des pièces à fixer (tfix)
50mm
Diamètre perçage x profondeur minimale perçage (d0 x h1)
6x40mm
Marque
SIMPSON Strong-Tie
Diamètre de la cheville x LD [mm]
6x80
Diamètre du clou x LN [mm]
3,8x85

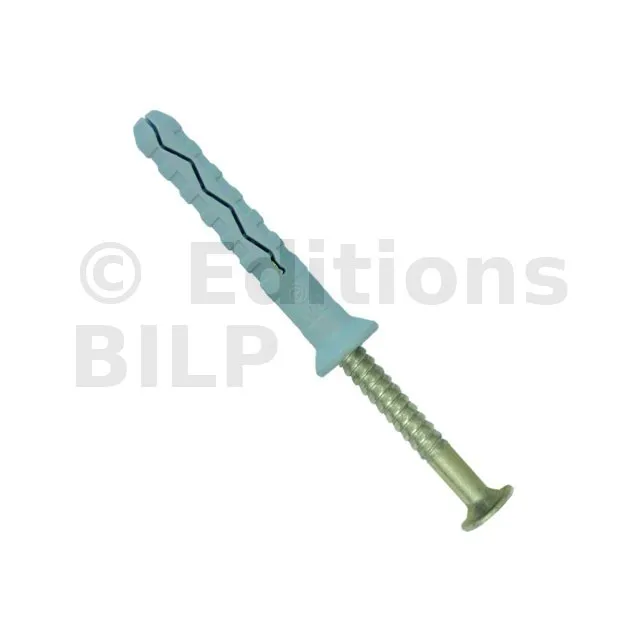

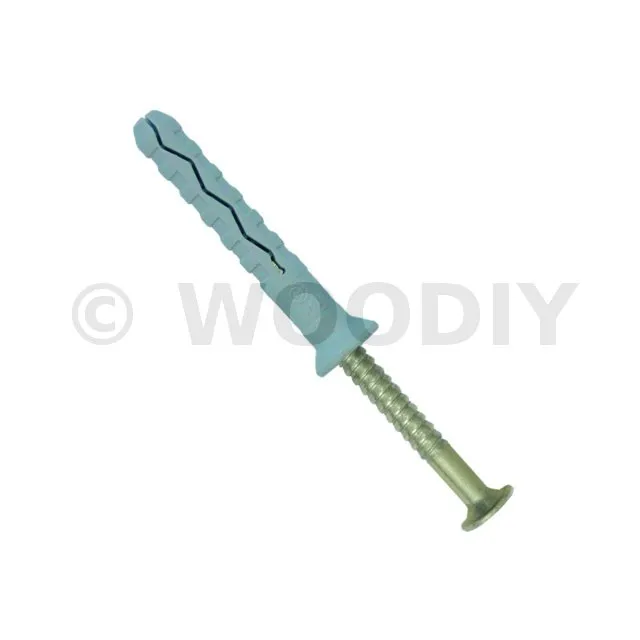

Cheville à frapper douille fraisée - Inox A2

Système de fixation à frapper multi-matériaux en inox pour charges légères.

Caractéristiques

Agréments techniques :ETA-12/0359 ;

Déclarations de performance :FR-DoP-e12/0359 ;

Matière

Pointe en inox A2 et cheville 100% nylon.

Avantages

Montage et démontage très simple grâce au clou fileté.
Expansion par vissage ou frappe.
Plaquage parfait contre le matériau.

Applications

Support

Béton non fissuré.
Maçonnerie creuse et pleine.

Domaines d’utilisation

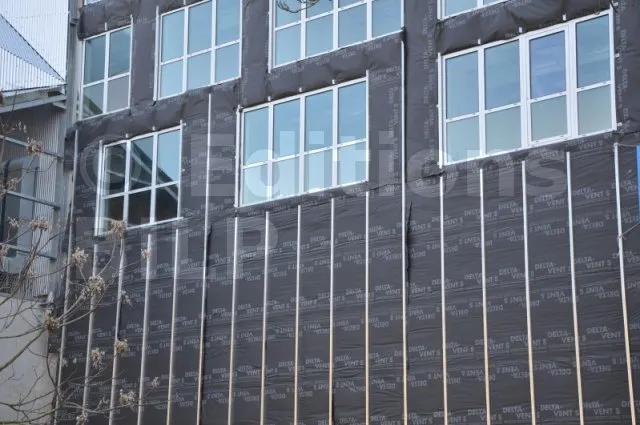

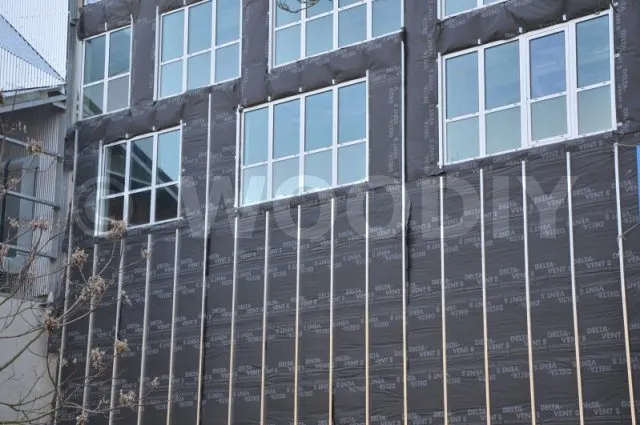

Fixation de chevrons ou tasseaux.

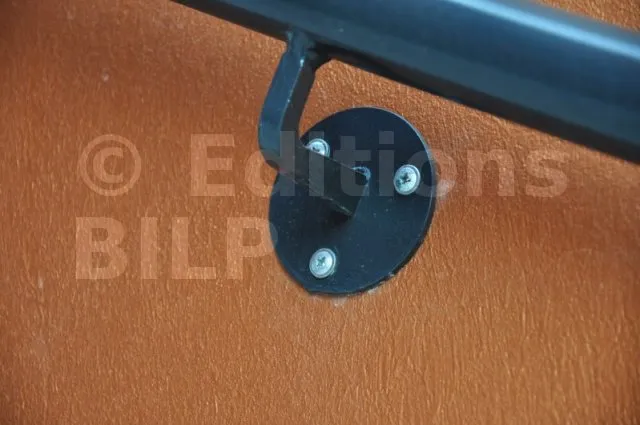

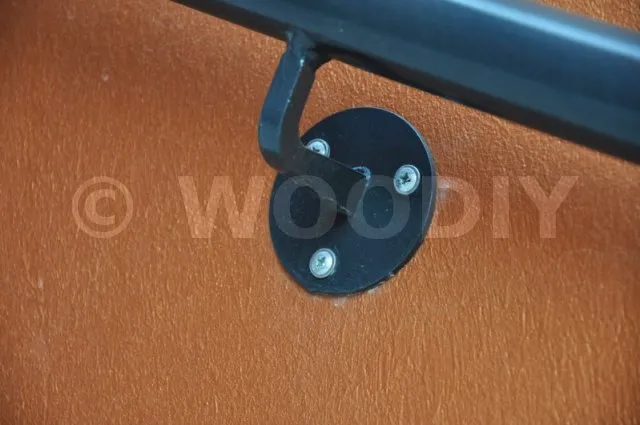

Fixation d’équerres simples et de menuiseries.

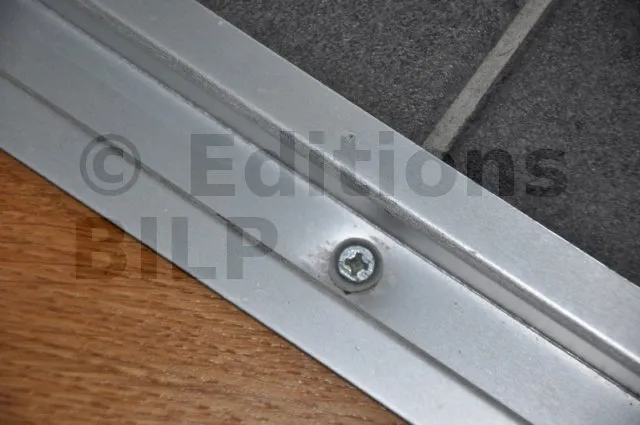

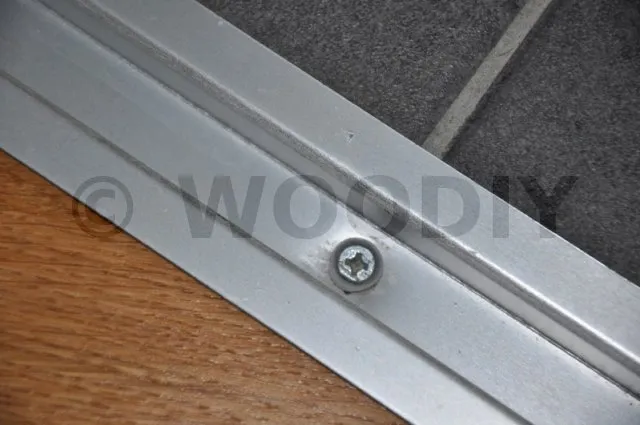

Fixation de rails et colliers pour câbles et tuyaux.
Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Dimensions

Références	Code article	Diamètre de la cheville x LD [mm]	Diamètre du clou x LN [mm]	Longueur [L] [mm]	Ø du perçage x profondeur minimum du perçage [d0 x h1] [mm]	Ep. max pce à fixer [tfix] [mm]	Cdt. boite [Cdt] [pcs]
HIP 5-40/15 A2	HIP05040A2	5 x 40	3,4 x 45	40	5 x 35	15	200
HIP 5-50/25 A2	HIP05050A2	5 x 50	3,4 x 55	50	5 x 35	25	200
HIP 6-40/10 A2	HIP060402A	6 x 40	3,8 x 45	40	6 x 40	10	200
HIP 6-50/20 A2	HIP06050A2	6 x 50	3,8 x 55	50	6 x 40	20	100
HIP 6-60/30 A2	HIP06060A2	6 x 60	3,8 x 65	60	6 x 40	30	100
HIP 6-80/50 A2	HIP06080A2	6 x 80	3,8 x 85	80	6 x 40	50	100

Charges de service

Références	Traction - NRec [kN]		Cisaillement - VRec [kN]		Moment de flexion
	Béton non fissuré C20/25	Brique pleine	Béton non fissuré C20/25	Brique pleine
HIP 5-40/15 A2	0.15	0.13	0.4	0.4	0.8
HIP 5-50/25 A2	0.15	0.13	0.4	0.4	0.8
HIP 6-40/10 A2	0.43	0.24	0.42	0.42	1
HIP 6-50/20 A2	0.43	0.24	0.42	0.42	1
HIP 6-60/30 A2	0.43	0.24	0.42	0.42	1
HIP 6-80/50 A2	0.43	0.24	0.42	0.42	1

1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu ?un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.

Mise en œuvre

Installation
La cheville à frapper se pose au travers de la pièce à fixer et s’expanse sur la longueur du trou par friction lors de son installation au marteau.
La collerette aide au maintien de la pièce. Pour la pose en maçonnerie creuse, l’expansion de la cheville doit se faire dans au moins une des parois du support.

Percer le trou

Dépoussiérer le trou

Monter la cheville au travers de la pièce à fixer

Enfoncer au marteau

Données d’installation

Références	Ø perçage [d0] [mm]	Prof. perçage [h1] [mm]	Ø clou [d] [mm]	Ø collerette [dr] [mm]	Profondeur d’ancrage [hnom] [mm]	Ø Trous de fixation [df] [mm]	Dist. entraxes mini [smin] [mm]	Dist. au bord mini [cmin] [mm]	Ep. mini du support [hmin] [mm]
HIP 5-40/15 A2	5	35	3.4	11	25	5	40	50	50
HIP 5-50/25 A2	5	35	3.4	11	25	5	40	50	50
HIP 6-40/10 A2	6	40	3.8	13	30	6	100	100	100
HIP 6-50/20 A2	6	40	3.8	13	30	6	100	100	100
HIP 6-60/30 A2	6	40	3.8	13	30	6	100	100	100
HIP 6-80/50 A2	6	40	3.8	13	30	6	100	100	100
