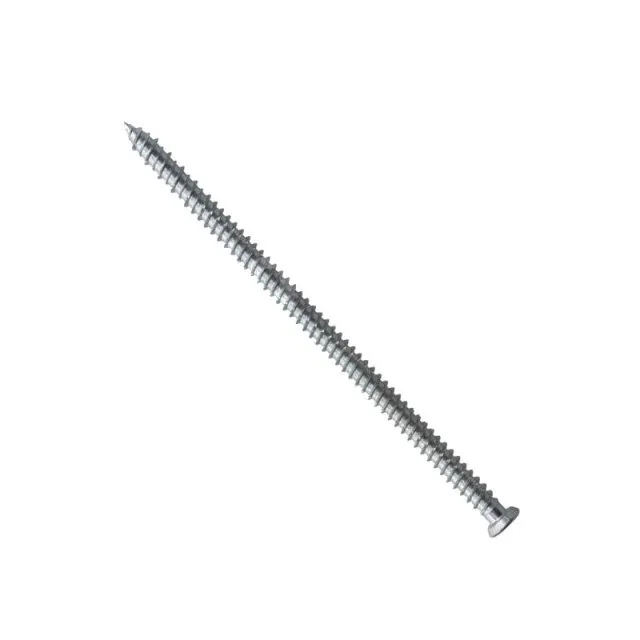

Vis béton à tête LARGE pour fixation de structure métal/PVC

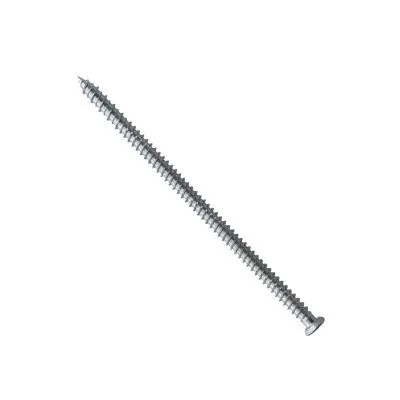

Vis à tête fraisée SAC
La vis béton SAC est un système de fixation directe par vissage pour charges légères.
Caractéristiques
Matière
- Acier électrozingué blanc 5 microns.
Avantages
- Pose simple et rapide : percer et visser.
- Distance au bord et entraxes faibles.
- Entièrement et facilement démontable.
Applications
Support
- Béton non fissuré.
- Béton cellulaire.
- Maçonnerie creuse et pleine.
Domaines d’utilisation
- Fixation temporaires.
- Fixation de lisses basses.
- Fixation de chemins de câbles, de ventilation et colliers.
Données techniques

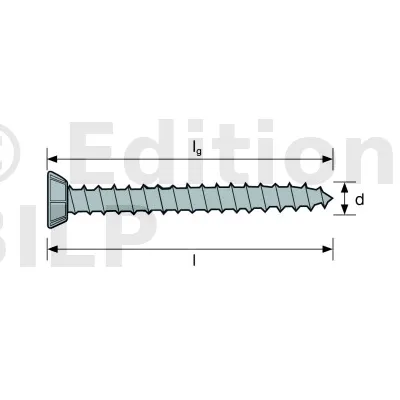

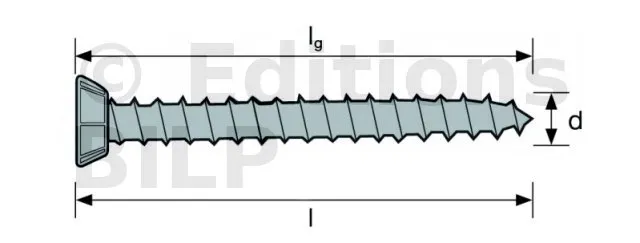

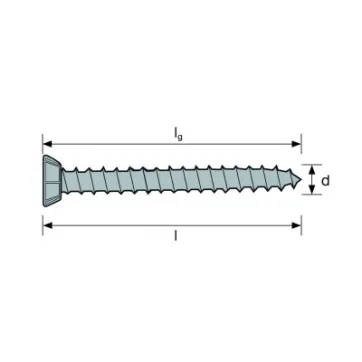

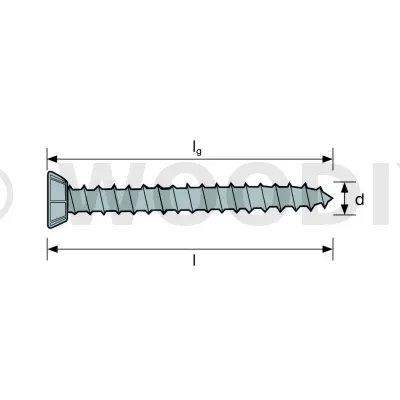

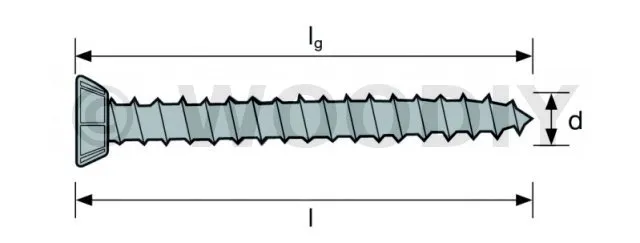

Dimensions
| Ep. max pce à fixer selon support [tfix] [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Références | Code article | Diamètre du filetage [mm] | Longueur [L] [mm] | Béton | Brique pleine | Béton cellulaire | Brique creuse | Ø max. pce à fixer [df] [mm] |
| SAC06X62 | SAC06X62 | 7.5 | 62 | 42 | 22 | 12 | 2 | 8 |
| SAC06X82 | SAC06X82 | 7.5 | 82 | 62 | 42 | 32 | 22 | 8 |
| SAC06X92 | SAC06X92 | 7.5 | 92 | 72 | 52 | 42 | 32 | 8 |
| SAC06X102 | SAC06X102 | 7.5 | 102 | 82 | 62 | 52 | 42 | 8 |
| SAC06X112 | SAC06X112 | 7.5 | 112 | 92 | 62 | 52 | 52 | 8 |
| SAC06X122 | SAC06X122 | 7.5 | 122 | 105 | 82 | 72 | 62 | 8 |
| SAC06X132 | SAC06X132 | 7.5 | 132 | 112 | 92 | 82 | 72 | 8 |
| SAC06X152 | SAC06X152 | 7.5 | 152 | 122 | 112 | 102 | 92 | 8 |
| SAC06X182 | SAC06X182 | 7.5 | 182 | 162 | 142 | 132 | 122 | 8 |
Charges de service
| Traction [Rds,N] [kN] | Cisaillement [Rds,V] [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Références | Béton non fissuré C20/25 à C50/60 | Brique pleine | Béton cellulaire | Brique creuse | Béton non fissuré C20/25 à C50/60 | Brique pleine | Béton cellulaire | Brique creuse |
| SAC06X62 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X82 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X92 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X102 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X112 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X122 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X132 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X152 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
| SAC06X182 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
- Fixation directe au travers de la pièce à fixer par vissage.
- Son filetage garantit un excellent taraudage et une rapidité de pénétration du matériau support.

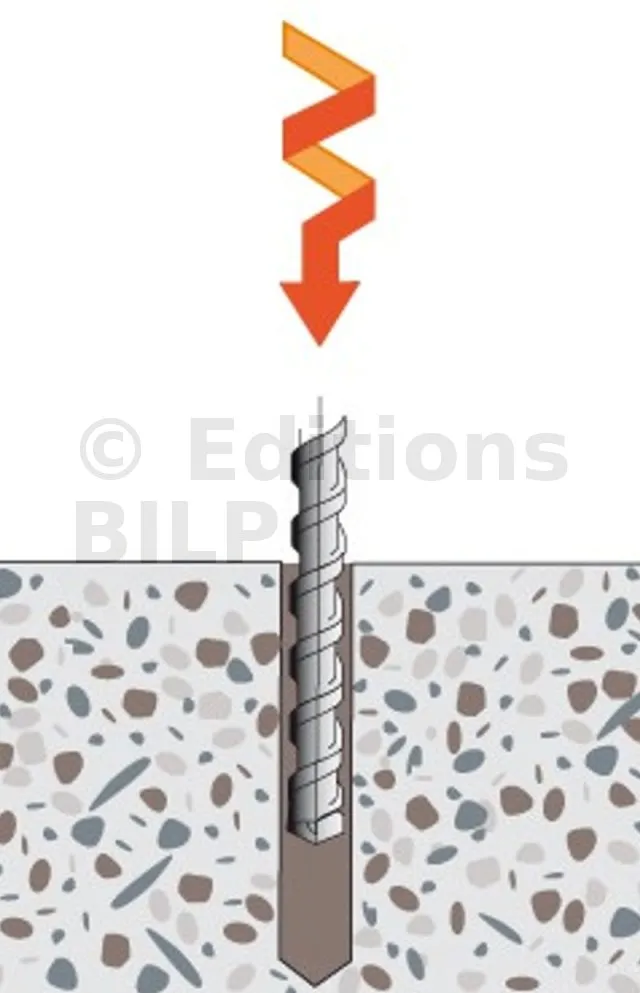

Percer le trou
Dépoussiérer le trou

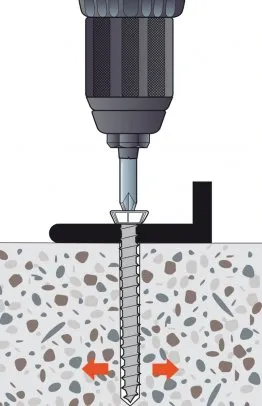

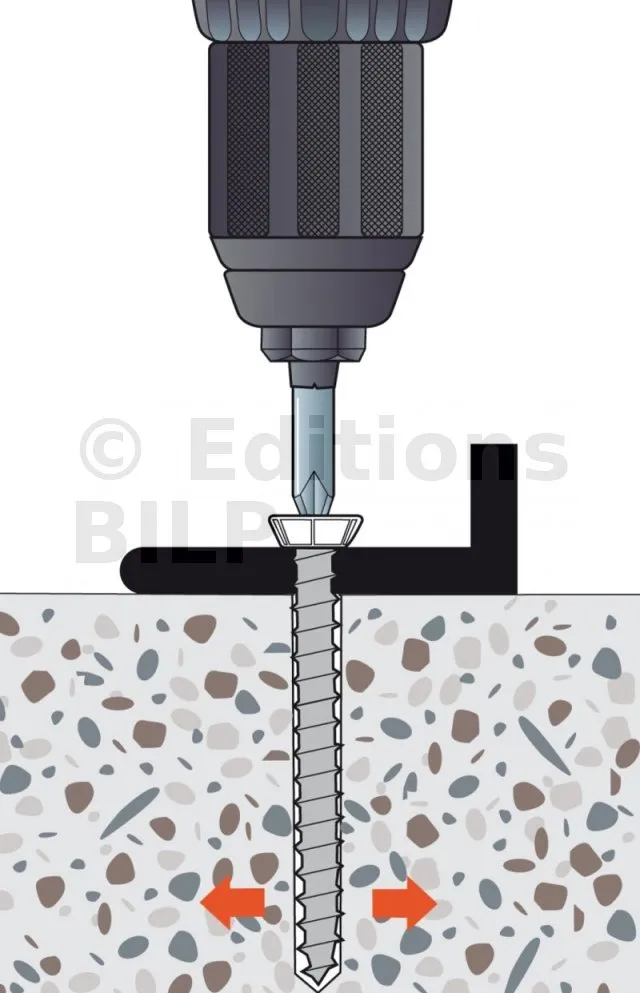

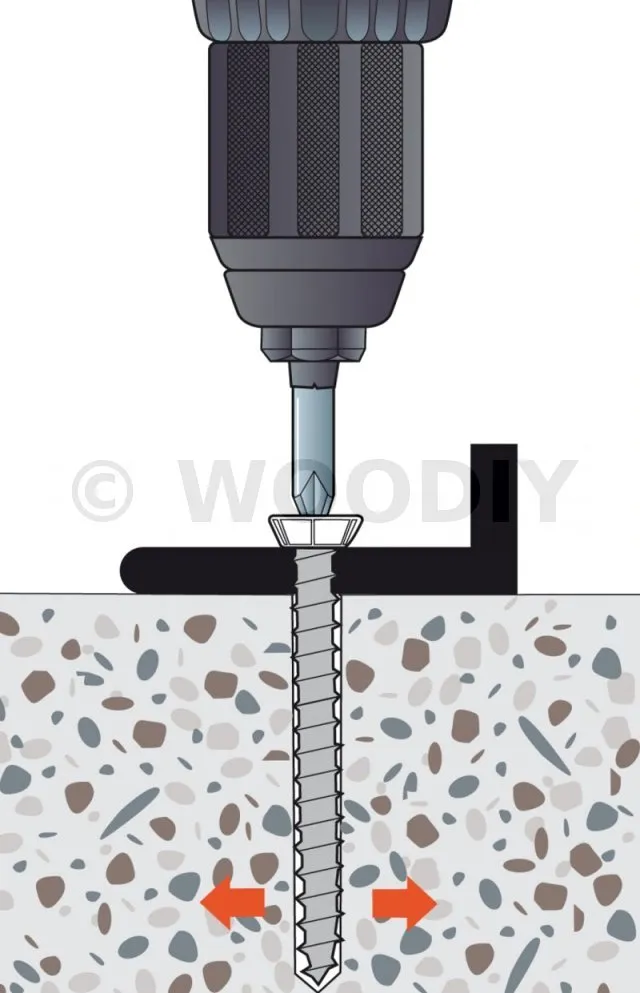

Monter la vis au travers de la pièce à fixer

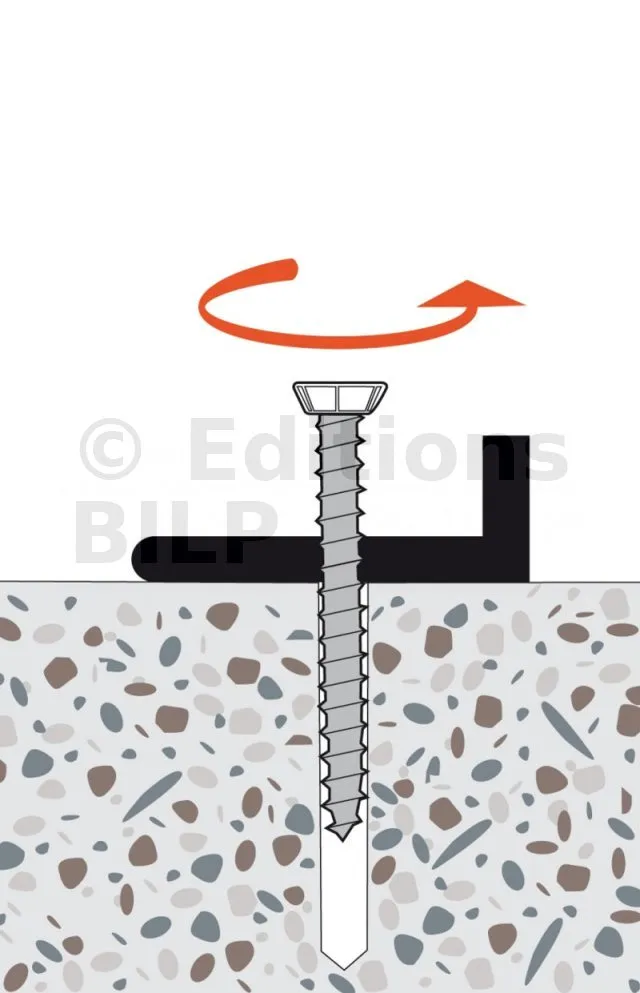

Visser
Données d’installation
| Profondeur du perçage [h1] [mm] | ||||||
|---|---|---|---|---|---|---|
| Références | Diamètre du perçage [d0] [mm] | Béton | Brique pleine | Béton cellulaire | Brique creuse | Distance au bord mini [Cmin] [mm] |
| SAC06X62 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X82 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X92 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X102 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X112 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X122 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X132 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X152 | 6 | 20 | 40 | 60 | 50 | 30 |
| SAC06X182 | 6 | 20 | 40 | 60 | 50 | 30 |
