Name: Tamis polypropylène SH
Brand: SIMPSON Strong-Tie
SKU: REF-SH16085-RP6
Price: 2.28 EUR
Availability: InStock

EN STOCK

Expédition immédiate disponible pour 2 unité(s).

0€³⁸

HT / pièce
soit 2.28€ pour 6 pièces

(2.74 € TTC)

Diamètre :
- 16mm
Longueur :
- 85mm
Conditionnement :
- 6 pièces
Autres choix

Référence
SH16085-RP6
Fabrication
française
Matériau
Polypropylène
Marque
SIMPSON Strong-Tie
Tige compatible
M8 & M10

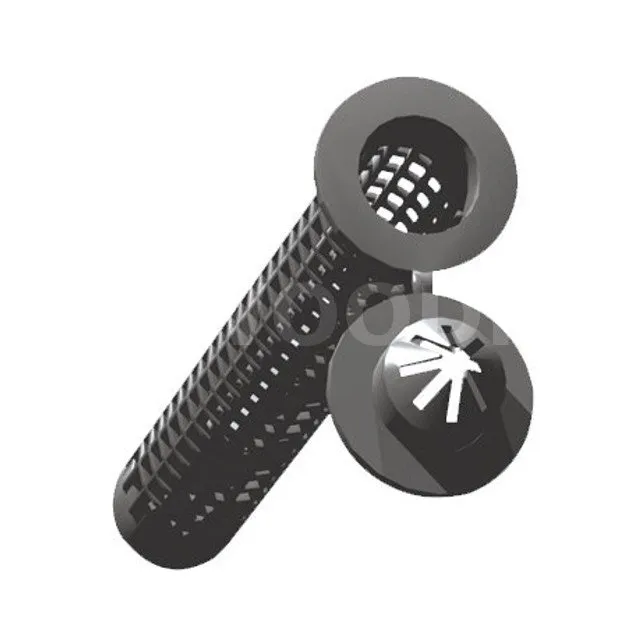

Tamis d’ancrage polypropylène

Le tamis d’ancrage polypropylène s’utilise pour les applications en maçonnerie creuse et même dans les joints entre maçonneries. Existe en différentes dimensions selon l’élément à fixer.

Caractéristiques :

Matière :

Polypropylène

Avantages :

Permet de concentrer la résine autour de la tige filetée.

Applications :

Support :

Maçonnerie creuse.

Domaines d’utilisation :

Tamis pour fixation dans support maçonné.

Données techniques

Références	Tige compatible	Diamètre tamis
SH12050	LMAS0810064020, LMAS0810064020A4, THR08-1000, 10000800002, 10000800004	12
SH16085	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10001000002,10000800002, 10000800004, 10001000004	16
SH16130	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080060, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10000800004, 10001000002, 10001000004	16
SH20085	LMAS1214096035, LMAS1214096070, LMAS12140096120, LMAS1214096035A4, LMAS1214096070A4, LMAS1618128020, LMAS1618128050, LMAS1618128020A4, LMAS1618128050A4, THR12-1000, THR16-1000, 10001200002, 10001200004, 10001600002, 10001600004	20
SH20130	LMAS1214096035, LMAS1214096070, LMAS12140096120, LMAS1214096035A4, LMAS1214096070A4, LMAS1618128020, LMAS1618128050, LMAS1618128020A4, LMAS1618128050A4, THR12-1000, THR16-1000, 10001200002, 10001200004, 10001600002, 10001600004	20
SH12050-RP10	LMAS0810064020, LMAS0810064020A4, THR08-1000, 10000800002, 10000800004	12
SH16085-RP6	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10001000002, 10000800004, 10001000004	16
SH16130-RP6	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080060, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10000800004, 10001000002, 10001000004	16
SH20085-RP4	LMAS1214096035, LMAS1214096070, LMAS12140096120, LMAS1214096035A4, LMAS1214096070A4, LMAS1618128020, LMAS1618128050, LMAS1618128020A4, LMAS1618128050A4, THR12-1000, THR16-1000, 10001200002, 10001200004, 10001600002, 10001600004	20

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.


Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	16
Taille du tamis	ds x ls	16 x 85 ou 16 x 130
Ø maxi de la pièce à fixer	df	9	12	14
Prof. de perçage	h1	135
Ouverture de clé sur plat	Sw	13	15	18
Couple de serrage	Tinst [Nm]	4	6	8
Distances entraxes
Prof. d’implantation	hef	130
Distance entraxes caractéristique	Scr,N	500
Distance entraxes mini	Smin	100
Distance aux bord caractéristique	Ccr,N	250
Distance au bord mini	Cmin	100
Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	16
Taille du tamis	ds x ls	16 x 130
Ø maxi de la pièce à fixer	df	9	12	14
Prof. de perçage	h1	135
Ouverture de clé sur plat	Sw	13	15	18
Couple de serrage	Tinst [Nm]	4	6	8
Distances entraxes
Prof. d’implantation	hef	130
Distance entraxes caractéristique	Scr,N	500
Distance entraxes mini	Smin	100
Distance aux bord caractéristique	Ccr,N	250
Distance au bord mini	Cmin	100


Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	10	12	14
Taille du tamis	ds x ls	16X85
Profondeur de perçage	h1	140
Couple de serrage	Tinst	4	6	6
ø filetage		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	10	12	14
Taille du tamis	ds x ls	16X130
Profondeur de perçage	h1	160
Couple de serrage	Tinst	4	6	6


Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	10	12	14
Taille du tamis	ds x ls	16X85
Profondeur de perçage	h1	140
Couple de serrage	Tinst	4	6	6
ø filetage		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	10	12	14
Taille du tamis	ds x ls	16X130
Profondeur de perçage	h1	160
Couple de serrage	Tinst	4	6	8


Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	16
Taille du tamis	ds x ls	16 x 85 ou 16 x 130
Ø maxi de la pièce à fixer	df	9	12	14
Prof. de perçage	h1	135
Ouverture de clé sur plat	Sw	13	15	18
Couple de serrage	Tinst	4	6	6
Distances entraxes
Prof. d’implantation	hef	130
Distance entraxes caractéristique	Scr,N	500
Distance entraxes mini	Smin	100
Distance aux bord caractéristique	Ccr,N	250
Distance au bord mini	Cmin	100
Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	16
Taille du tamis	ds x ls	16 x 130
Ø maxi de la pièce à fixer	df	9	12	14
Prof. de perçage	h1	135
Ouverture de clé sur plat	Sw	13	15	18
Couple de serrage	Tinst	4	6	8
Distances entraxes
Prof. d’implantation	hef	130
Distance entraxes caractéristique	Scr,N	500
Distance entraxes mini	Smin	100
Distance aux bord caractéristique	Ccr,N	250
Distance au bord mini	Cmin	100


Référence		M8	M10	M12
Données de montage [mm]
Ø de perçage	d0	16		20
Taille du tamis	ds x ls	16X85 ou 16X130		20X85
Ø maxi de la pièce à fixer	df	9	12	14
Profondeur de perçage	h1	135
Ouverture de clé sur plat	SW	13	15	18
Couple de serrage	Tinst	4	6	8
Distances entraxes
Prof. d’implantation	hef	130
Distance entraxes caractéristique	Scr,N	500
Distance entraxes mini	Smin	100
Distance aux bord caractéristique	Ccr,N	250
Distance au bord mini	Cmin	100
Données de montage [mm]
Ø de perçage	d0	16		20
Taille du tamis	ds x ls	16X130		20X130
Ø maxi de la pièce à fixer	df	9	12	14
Profondeur de perçage	h1	135
Ouverture de clé sur plat	Sw	13	15	18
Couple de serrage	Tinst	4	6	8
Distances entraxes
Prof. d’implantation	hef	130
Distance entraxes caractéristique	Scr,N	500
Distance entraxes mini	Smin	100
Distance aux bord caractéristique	Ccr,N	250
Distance au bord mini	Cmin	100
