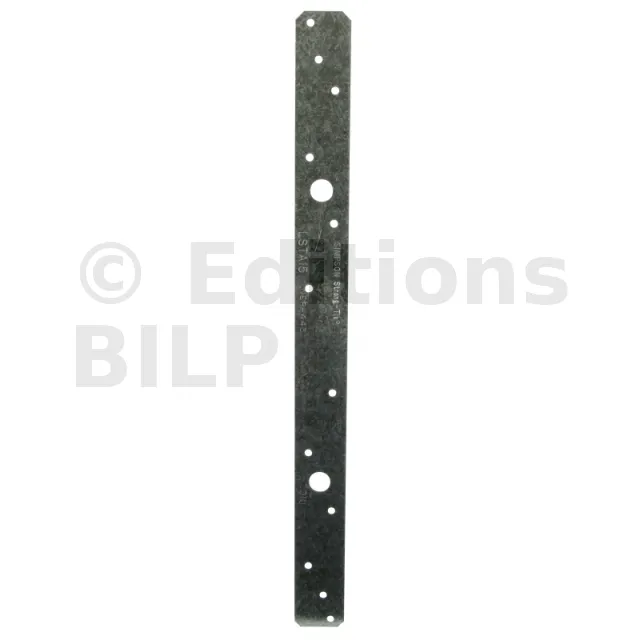

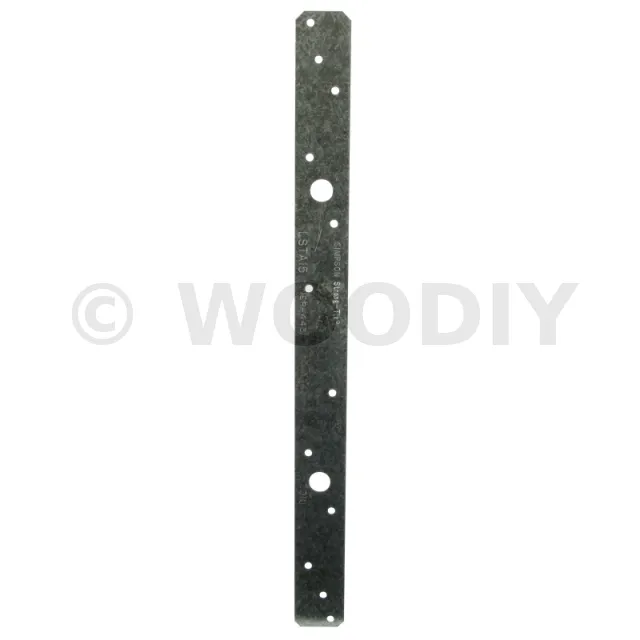

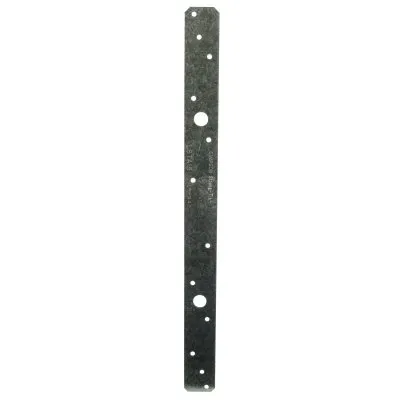

Feuillards prédécoupés - Réf. LSTA15_10
- RéférenceLSTA15_10
- FabricationFrançaise
- MatériauAcier galvanisé G90 SS Grade 33 suivant ASTM A-653.
- MarqueSIMPSON Strong-Tie
- Epaisseur1mm
- Largeur32mm
- Trous de perçage12 Ø 4,1 - 2 Ø 12
- Code EAN044315667107
Feuillards prédécoupés
Le feuillard prédécoupé LSTA permet, entre autre de reprendre les efforts à la traction dans le cas par exemple de poutres utilisées en chevron contre panne faitière.
Caractéristiques :
Déclarations de performance :FR-DoP-h10/0001
Matière :
- Acier galvanisé G90 SS Grade 33 suivant ASTM A-653,
- Épaisseur : 1 mm.
Avantages :
- Coupé à longueur.
Applications
Support :
- Porteur : bois
- Porté : bois massif, lamellé-collé, bois composites, poutres en I.
Domaines d’utilisation :

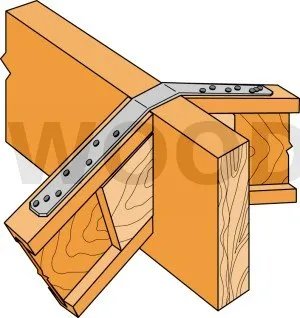

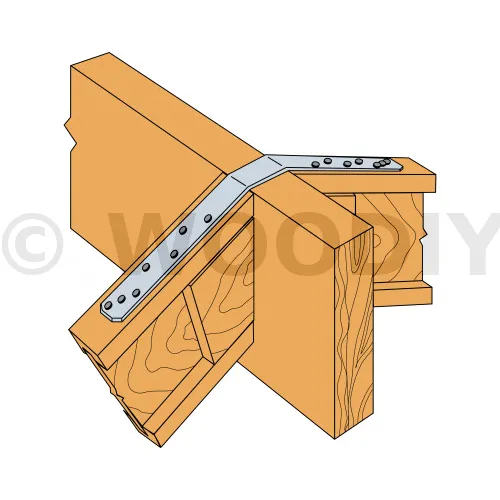

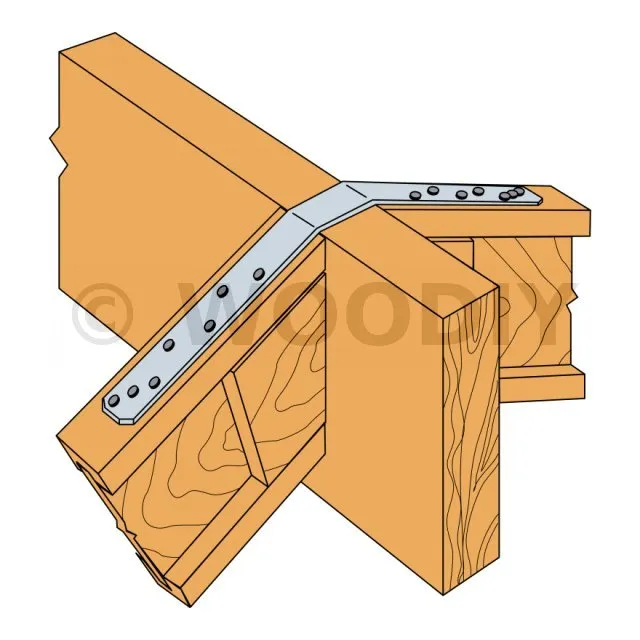

- Liaisons sablières/chevrons...
Données techniques

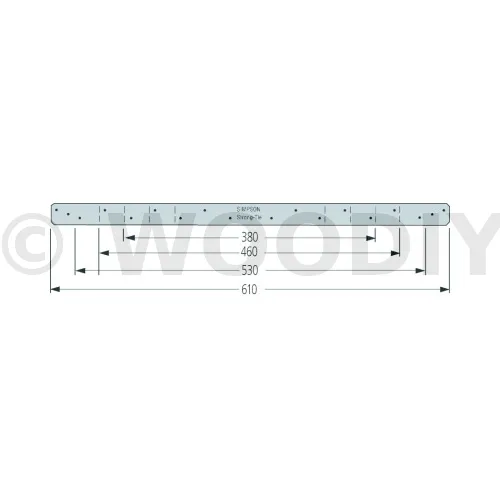

Dimensions
| Références | Dimensions [mm] | Perçages | ||
|---|---|---|---|---|
| Larg. | Long. | Ep. | ||
| LSTA15 | 32 | 381 | 1.0 | 12 Ø 4,1 - 2 Ø12 |
| LSTA18 | 32 | 457 | 1.0 | 14 Ø 4,1 - 2 Ø12 |
| LSTA21 | 32 | 533 | 1.0 | 16 Ø 4,1 - 2 Ø12 |
| LSTA24 | 32 | 610 | 1.0 | 18 Ø 4,1 - 2 Ø12 |
Performances du produit
| Références | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|
| R1,k* | |||||
| Maximum toléré | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| LSTA15 | 5,1 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| LSTA18 | 5,1 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| LSTA24 | 5,1 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |

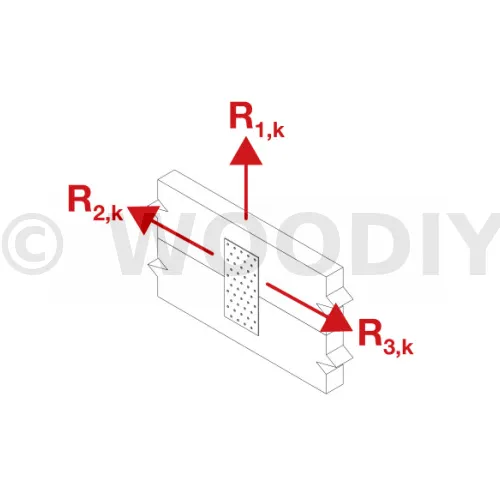

R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Pointes annelées CNA Ø4.0, boulons,
- Pointes torsadées N3.75x30.
Installation
1. Pointer le feuillard sur le 1er élément bois.
2. Tendre le feuillard sur le 2nd élément.
3. Pointer le feuillard sur le 2nd élément.
