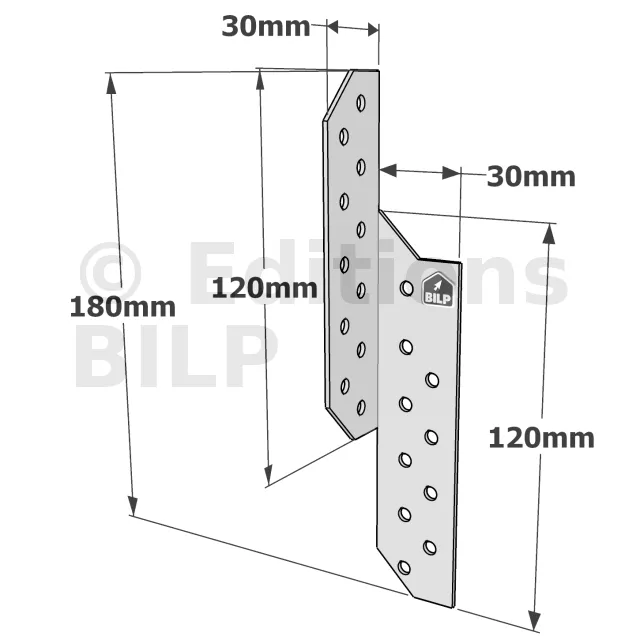

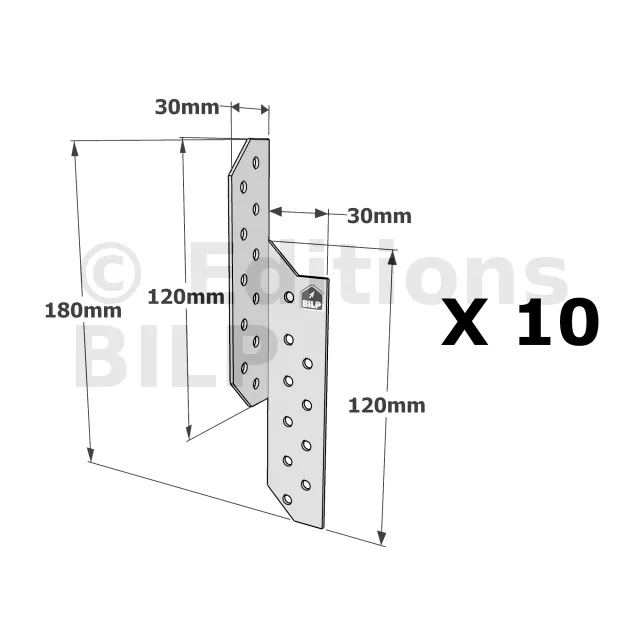

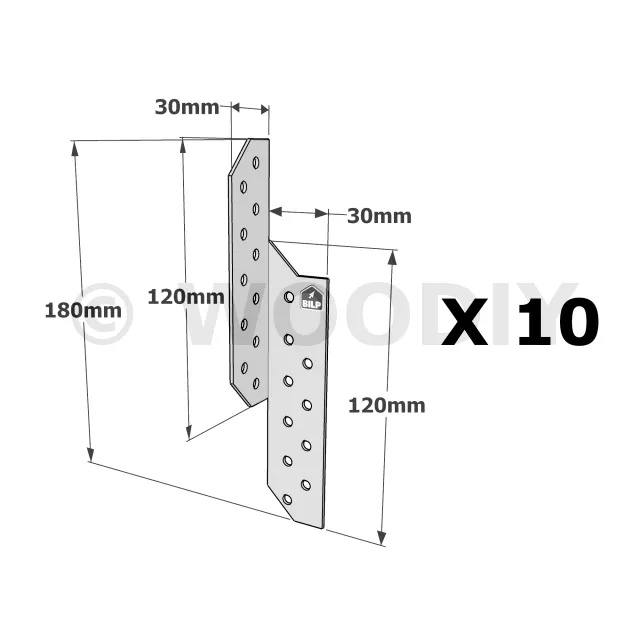

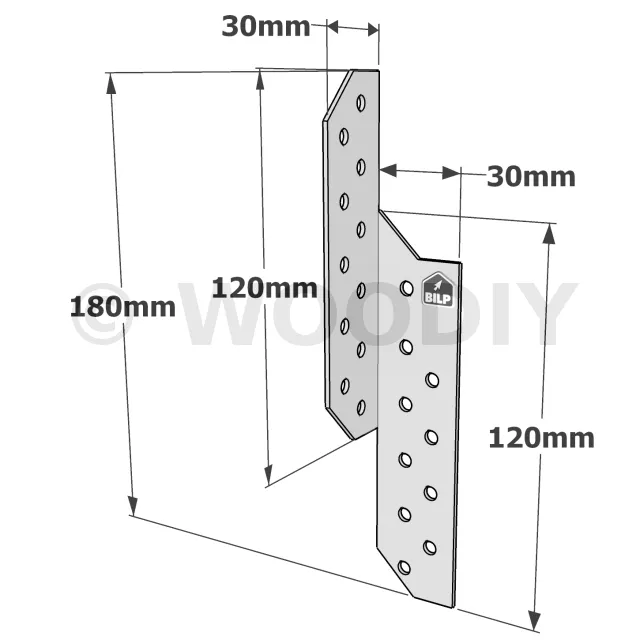

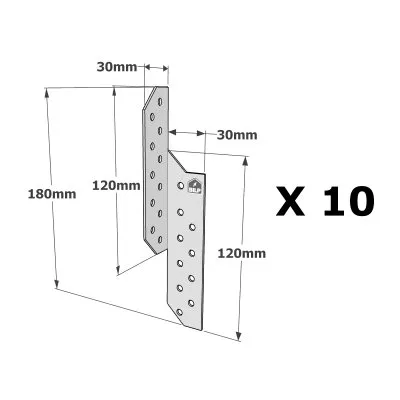

Patte de solivage DROITE - 30x180x1.5mm - Réf. PSD180/30/1.5_10
- RéférencePSD180/30/1.5_10
- Conditionnement10 pièces
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Largeur (C)30mm
- Hauteur (B)180mm
- Nombre de pointes par pattes de solivage12
- Epaisseur1.5mm
- Perçages22Ø5mm
Patte de solivage droite ou gauche
Les pattes de solivage droites et gauches PSD/G permettent d‘assembler deux pièces de bois se chevauchant à 90°.
Caractéristiques :
Matière
- Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages
- Polyvalence d’utilisation.
Application
Support
- Porteur : assemblage poutre/solive, sablière, chevron, tout assemblage chevauchant entre 2 pièces perpendiculaires, ...
- Porté : bois massif, bois lamellé-collé, bois et profilés composites.
Domaines d’utilisation
- Fixation d’éléments bois se croisant à 90°.
Données techniques
Dimensions et valeurs caractéristiques
| Références | Dimensions [mm] | Perçages | Nb. pointes par connecteur | Résistances caractéristiques [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | E1 | Ep. | Nb. | Diamètre | CNA4.0x35 | CNA4.0x50 | ||||
| R1,k | R2,k | R1,k | R2,k | ||||||||||
| PSD180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 3.9 | 9 | 4.9 |
| PSD200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
| PSG200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
| PSD200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
| PSG200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
| PSD200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
| PSG200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
| PSD220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
| PSG220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
NB : Pour le charge ascendante d’un seul ancrage, divisez la valeur du tableau par 2.
(*) F1 charge ascendante par paire d’ancrages
(*) F2 charge latérale par paire d’ancrage
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixation
Sur bois :
- Pointes annelées CNAØ4.0,
- Vis autoforeuses.
Fixation de pied de chevron avec plancher
