Patte de solivage DROITE - 45x200x2mm - Réf. PSD200/45/2

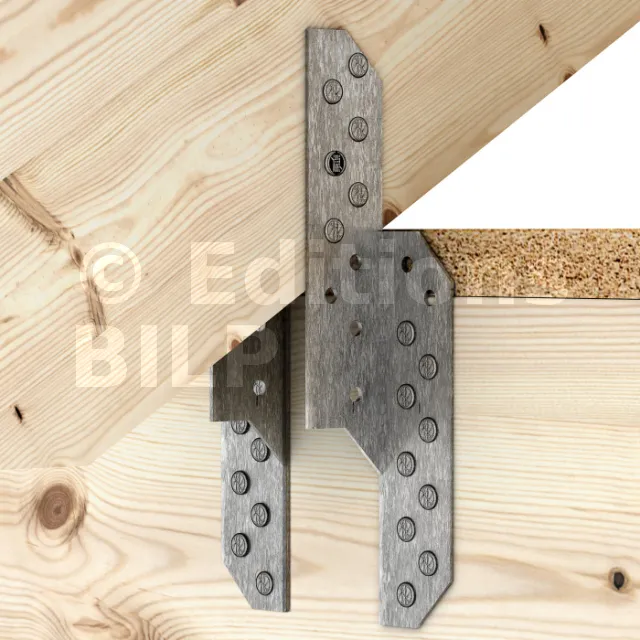

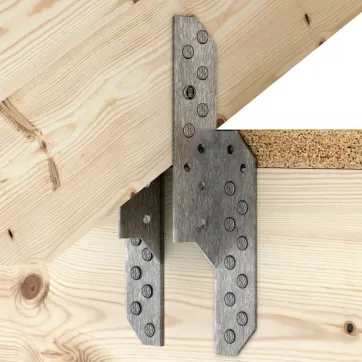

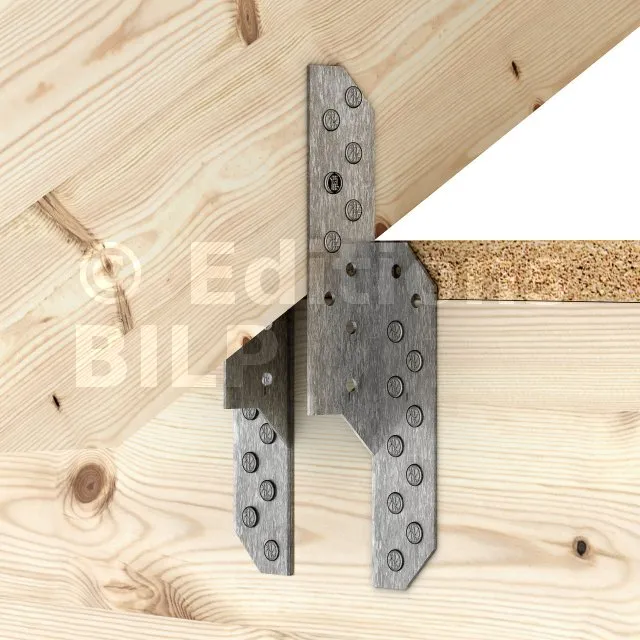

Fixation de pied de chevron avec plancher

EN STOCK

Expédition immédiate disponible pour 63 unité(s).

1€³⁵

HT / Patte de solivage

(1.62 € TTC)

Largeur :
- 45mm
Patte de solivage :
- Droite
Hauteur patte de solivage :
- 200mm
Conditionnement :
- 1 pièce
Autres choix

Référence
PSD200/45/2
Conditionnement
1 pièce
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie

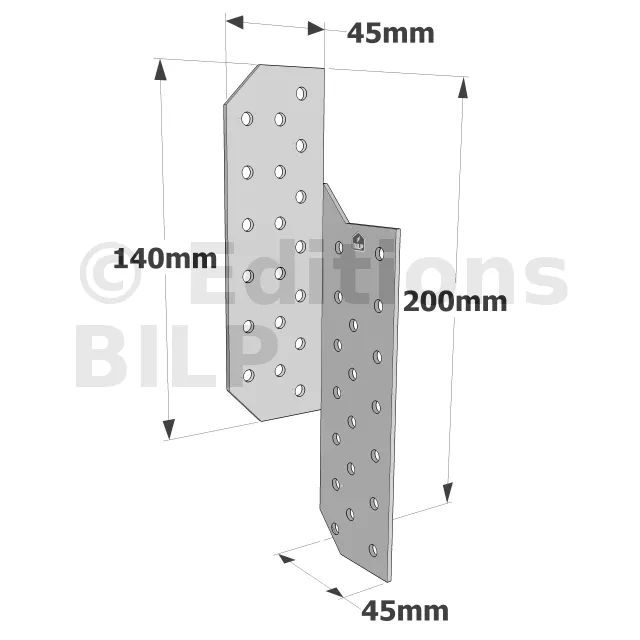

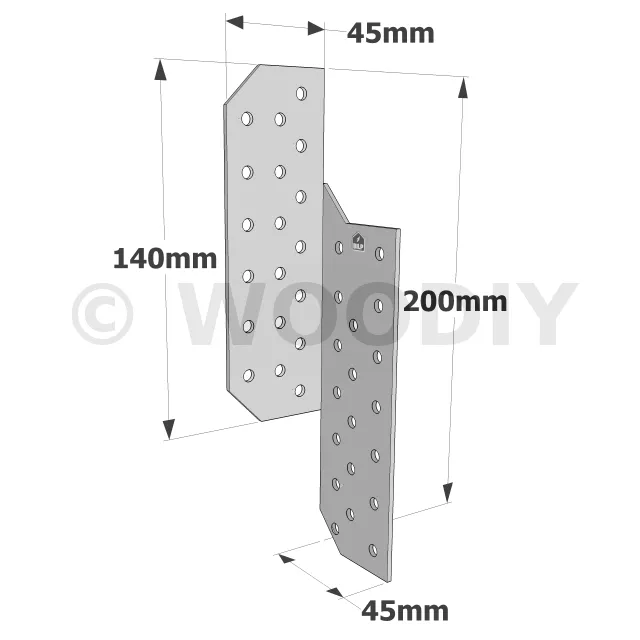

Largeur (C)
45mm
Hauteur (B)
200mm
Nombre de pointes par pattes de solivage
20
Epaisseur
2mm
Perçages
39Ø5

Patte de solivage droite ou gauche

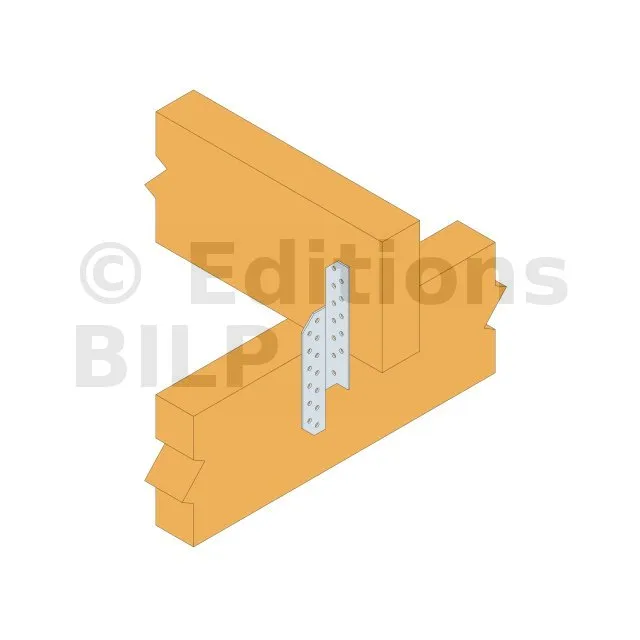

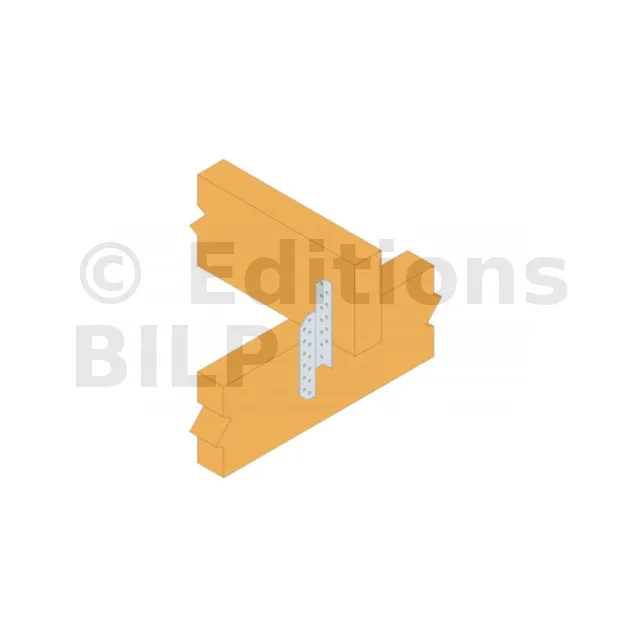

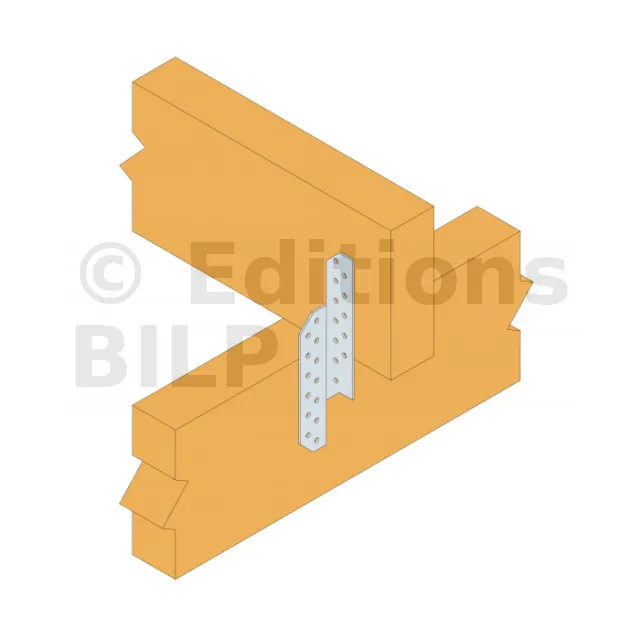

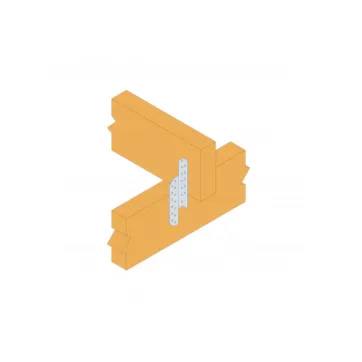

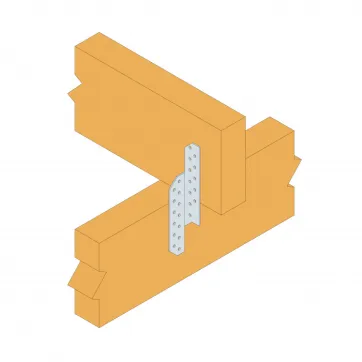

Les pattes de solivage droites et gauches PSD/G permettent d‘assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Matière

Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages

Polyvalence d’utilisation.

Application

Support

Porteur : assemblage poutre/solive, sablière, chevron, tout assemblage chevauchant entre 2 pièces perpendiculaires, ...
Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation

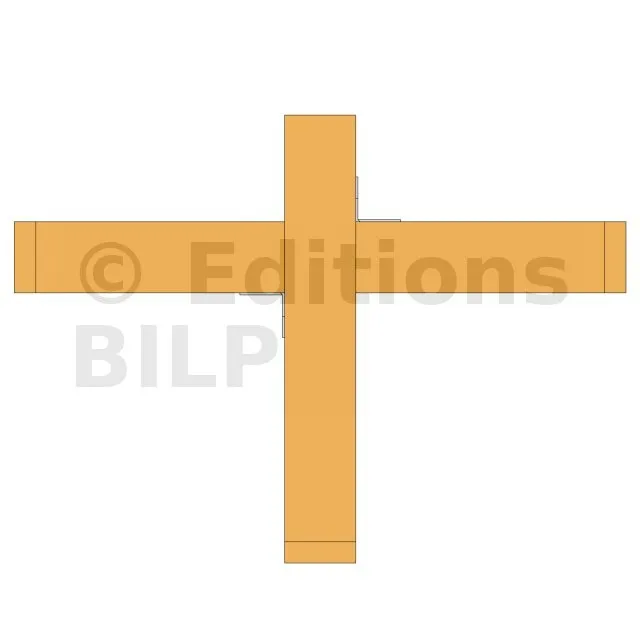

Fixation d’éléments bois se croisant à 90°.

Données techniques

Dimensions et valeurs caractéristiques

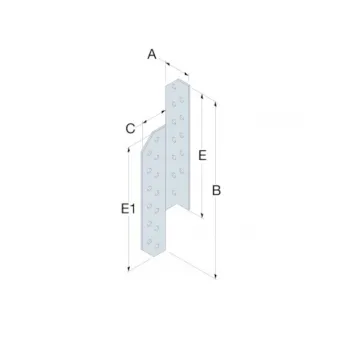

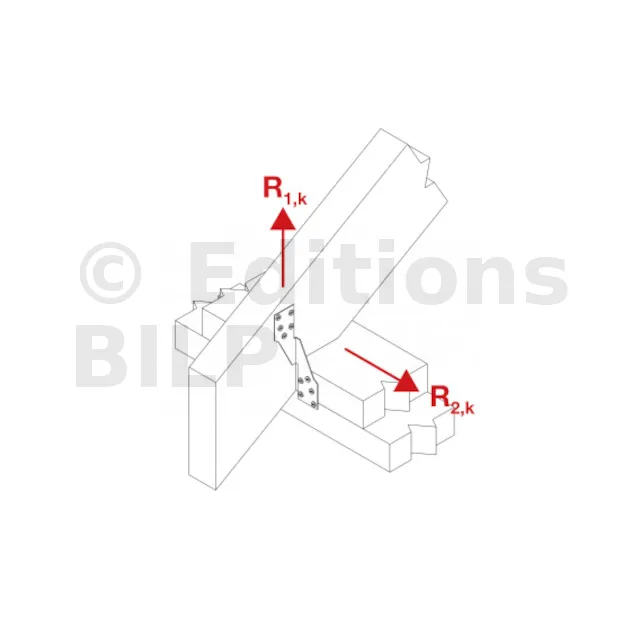

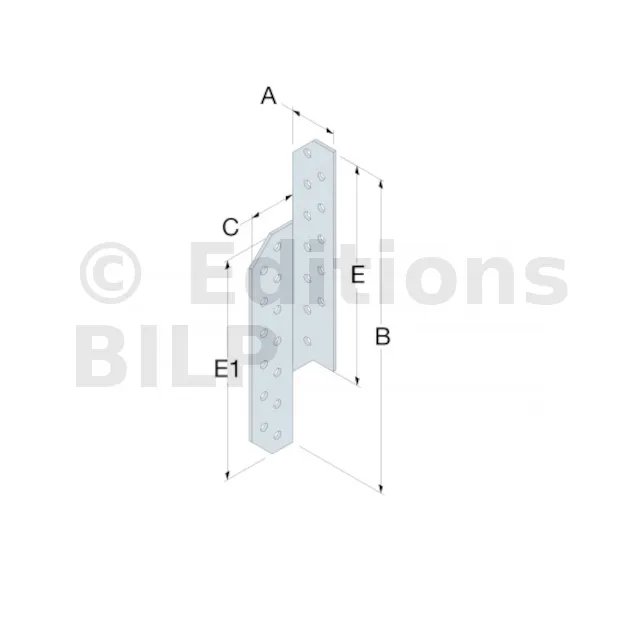

Références	Dimensions [mm]						Perçages		Nb. pointes par connecteur	Résistances caractéristiques [kN]
	A	B	C	E	E1	Ep.	Nb.	Diamètre		CNA4.0x35		CNA4.0x50
										R1,k	R2,k	R1,k	R2,k
PSD180/30/1.5	30	180	30	120	120	1.5	22	Ø5	12	9	3.9	9	4.9
PSD200/30/1.5	30	200	30	140	140	1.5	26	Ø5	14	9	4.4	9	5.6
PSG200/30/1.5	30	200	30	140	140	1.5	26	Ø5	14	9	4.4	9	5.6
PSD200/30/2	30	200	30	140	140	2	26	Ø5	14	11.9	4.4	11.9	6.1
PSG200/30/2	30	200	30	140	140	2	26	Ø5	14	11.9	4.4	11.9	6.1
PSD200/45/2	45	200	45	140	140	2	39	Ø5	20	18.1	6.2	18.1	8.6
PSG200/45/2	45	200	45	140	140	2	39	Ø5	20	18.1	6.2	18.1	8.6
PSD220/45/2	45	220	45	160	160	2	45	Ø5	24	18.1	7.6	18.1	9.4
PSG220/45/2	45	220	45	160	160	2	45	Ø5	24	18.1	7.6	18.1	9.4

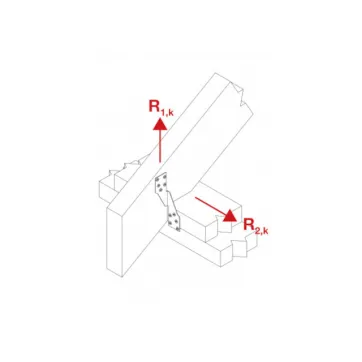

NB : Pour le charge ascendante d’un seul ancrage, divisez la valeur du tableau par 2.
(*) F1 charge ascendante par paire d’ancrages
(*) F2 charge latérale par paire d’ancrage

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fixation
Sur bois :

Pointes annelées CNAØ4.0,
Vis autoforeuses.

Fixation de pied de chevron avec plancher
