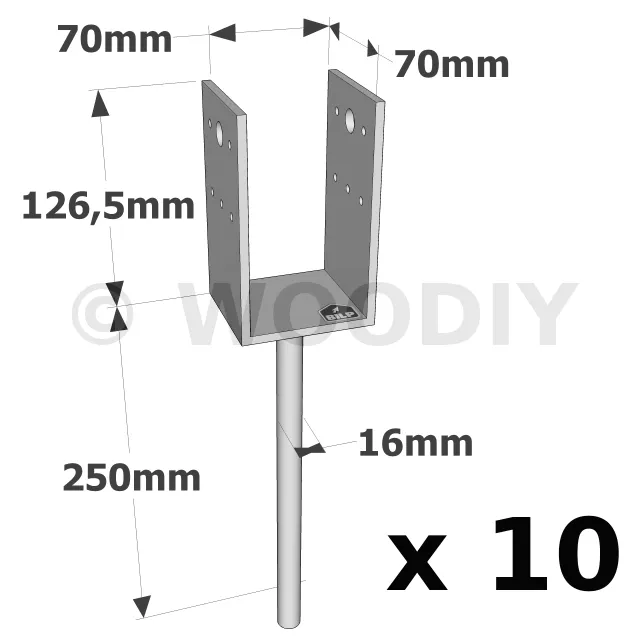

Pieds de poteau en U à sceller

bientôt DISPO

Expédition estimée dans 10 jours.

14€¹⁵

HT / pied
soit 141.51€ pour 10 pieds de poteau

(169.81 € TTC)

Largeur :
- 70mm
Conditionnement :
- 10 pièces
Autres choix

Référence
PPD70/70G_10
Epaisseur
5mm
Fabrication
Française
Matériau
Acier S235JR suivant NF EN 10025 galvanisée à chaud suivant NF EN ISO 1461
Marque
SIMPSON Strong-Tie
Perçages platine haute
10Ø5 - 2Ø13,5
Charge maximale admissible en compression
2.75 tonnes
Hauteur
126.5mm
Profondeur
70mm
Longueur de la tige
250mm
Diamètre de la tige
16mm

Matière :

Acier S235JR suivant NF EN 10025,
Finition galvanisation à chaud suivant NF EN ISO 1461,
Épaisseur : 5 mm.

Avantages :

Reprise de charge en soulèvement,
Hauteur réglable grâce à la tige à sceller,
Discrétion améliorée.

Applications

Support :

Porteur : béton.
Porté : bois massif, lamellé collé, bois composite.

Domaines d’utilisation :

Poteaux de auvent, de pergola.
Poteaux de véranda.
Poteaux de terrasse.
Poteaux de garde corps.

Données techniques

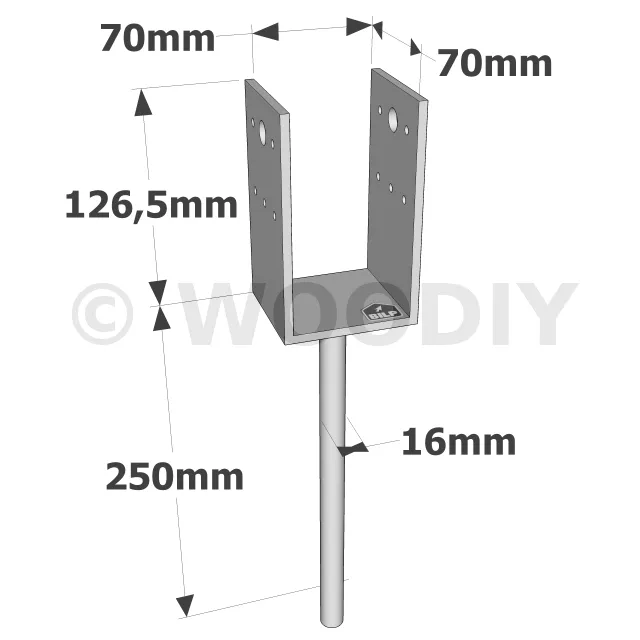

Dimensions

Références	Dimensions [mm]						Perçages platine haute
	A	B	C	F	G	t	Ø5	Ø13,5
PPD70/70G	70	70	126.5	250	16	5	10	2
PPD80/70G	80	70	121.5	250	16	5	10	2
PPD90/70G	90	70	126.5	250	16	5	10	2
PPD100/70G	100	70	121.5	250	16	5	10	2
PPD120/90G-FR	120	90	121.5	250	20	5	12	4
PPD140/90G	140	90	121.5	250	20	5	12	4

Valeurs caractéristiques

Références	Valeurs caractéristiques - Connexion bois sur support rigide
	Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		R1.k
	Quantité	Type	Béton	R2.k	R3.k	R4.k
			C20/25
PPD70/70G	10	CNA Ø4.0x40	min( 63.5 ; 40.9/kmod )	min( 18.4 ; 13.5/kmod )	3.6/kmod	min( 10.9 ; 5.8/kmod )
PPD80/70G	10	CNA Ø4.0x40	min( 81.9 ; 40.9/kmod )	min( 18.4 ; 11.4/kmod )	3.7/kmod	min( 10.9 ; 5.8/kmod )
PPD90/70G	10	CNA Ø4.0x40	min( 94.8 ; 54.5/kmod )	min( 18.4 ; 10.4/kmod )	5.5/kmod	min( 14.6 ; 10.8/kmod )
PPD100/70G	10	CNA Ø4.0x40	40.9/kmod	8.7/kmod	3.7/kmod	5.8/kmod
PPD120/90G-FR	12	CNA Ø4.0x40	54.5/kmod	9.4/kmod	7.2/kmod	11.4/kmod
PPD140/90G	12	CNA Ø4.0x40	min( 102.2 ; 54.5/kmod )	7.8/kmod	7.2/kmod	11.4/kmod

Valeurs caractéristiques simplifiées

Références	Valeurs caractéristiques - Connexion bois sur support rigide
	Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		R1.k*
	Quantité	Type	Béton	R2.k*	R3.k*	R4.k*
			C20/25
PPD70/70G	10	CNA Ø4.0x40	58.4	18.4	5.1	8.2
PPD80/70G	10	CNA Ø4.0x40	58.4	16.2	5.2	8.2
PPD90/70G	10	CNA Ø4.0x40	77.8	14.8	7.8	15.4
PPD100/70G	10	CNA Ø4.0x40	58.4	12.4	5.2	8.2
PPD120/90G-FR	12	CNA Ø4.0x40	77.8	13.4	10.2	16.2
PPD140/90G	12	CNA Ø4.0x40	77.8	11.1	10.2	16.2

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Solutions alternatives

Produit alternatif	Fixation / principe	Avantages clés	Inconvénients	Applications conseillées
Pied de poteau fixe PPA	À visser sur dalle béton (platine basse)	Aucun usinage du poteau ; galvanisé à chaud ; économique	Hauteur non réglable ; nécessite perçage/douilles d’ancrage	Ossature bois jusqu’à 200×200 mm, abris, garages
Pied de poteau réglable APB 100/150	Filetage central – réglage de hauteur	Réglable sur chantier ; livré prêt-à-fixer ; pas d’usinage	Pas de réglage latéral ; coût > PPA	Terrasses, pergolas, vérandas (irrégularités de dalle)
Pied de poteau réglable sous charge PPRC	Réglage de hauteur + forte capacité traction	Réglable après pose ; haute résistance compression/traction ; sans usinage	Plus onéreux et plus haut	Poteaux supportant charges élevées ou soulèvement (vent)
Pied de poteau PVDB (U réglable H & L)	Réglable hauteur & largeur – platine ou fer	Ultra-polyvalent ; accepte sections 80-120 mm ; montage après scellement	Plus volumineux et coûteux ; réglage plus long	Rénovation ou poteaux hors standard
Pied en âme + platine PPSDT	Lame centrale dans fente du poteau	Conçu pour efforts de soulèvement ; grande robustesse ; galvanisé	Demande entaille centrale ; pose plus technique	Poteaux de charpente lourde, zones ventées
Support à enfoncer Spike galvanisé	Pieu métallique frappé dans le sol	Pose ultra-rapide sans béton ; repositionnable ; économique	Moins résistant en sol caillouteux / zones ventées ; durabilité moindre	Clôtures, boîtes-aux-lettres, abris légers

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique pieds de poteau en U à sceller

Fixations

Sur bois :

Pointes annelées CNA4,0.
Boulons Ø12.
Tirefonds Ø12 mm.
Vis CSA5.0, CSA-Z 5.0, SSH Ø12.

Sur béton :

Scellement chimique avec Résine AT-HP.

La distance entre la platine et le béton doit être de 50 mm maxi.

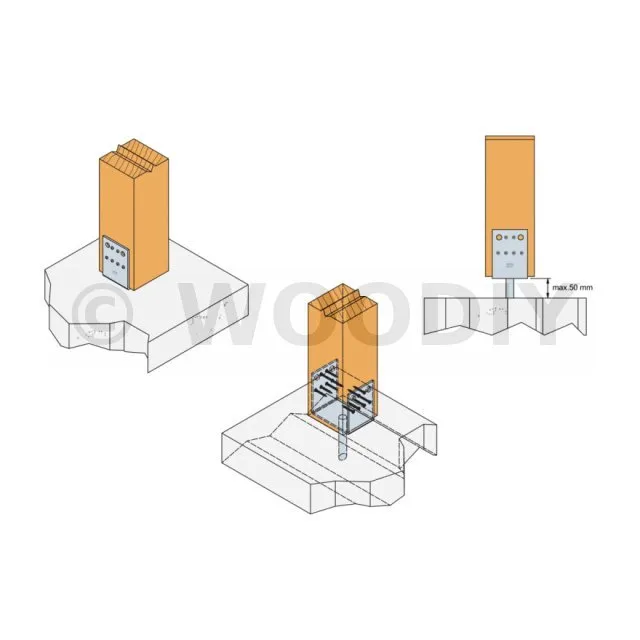

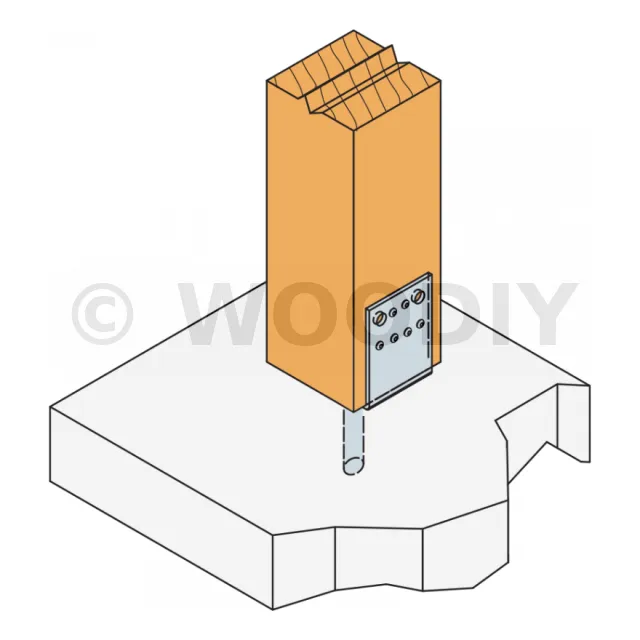

Installation
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le pied de poteau sur le poteau.

Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.

Pieds de poteau en U à sceller - Réf. PPD70/70G_10
