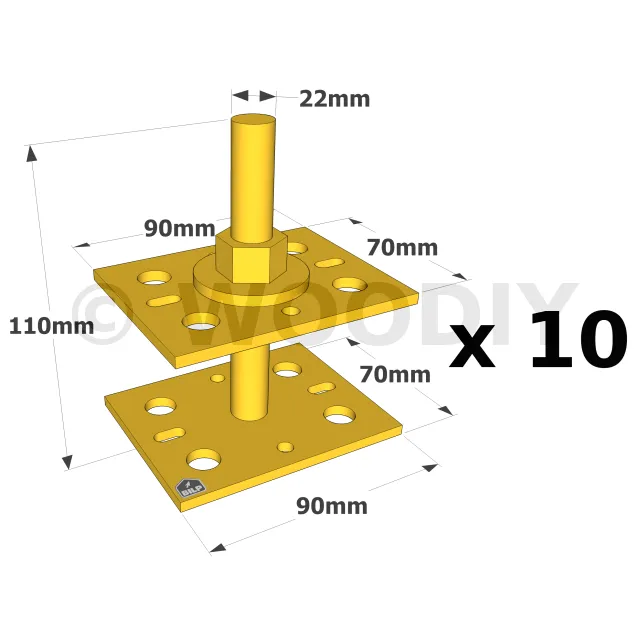

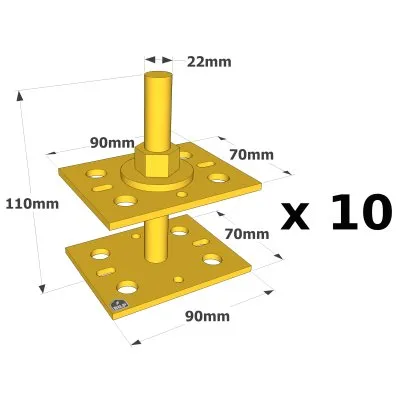

Pied de poteau mini réglable, hauteur (B) : 30 à 90mm, cdt : 10 pièces - Réf. APB7090/100_10
- RéférenceAPB7090/100_10
- Epaisseur4mm
- Fabricationfrançaise
- MatériauGalvanisation à chaud suivant NF EN ISO 1461
- MarqueSIMPSON Strong-Tie
- Largeur (A)90mm
- Largeur (D)90mm
- PortéSolive
- Perçages platine haute4Ø11 - 4Ø6
- Perçages platine basse4Ø11 - 4Ø6

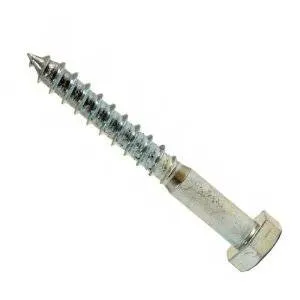

- Connexion bois sur support rigideSur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
- Largeur (B)70mm
- Largeur (E)70mm
- Charge maximale admissible en compressionParallèle au fil : 1.2 tonnes - Perpendiculaire au fil : 0.92 tonnes
- Entraxe entre les perçagespetit côté. 37mm - grand coté. 57 mm (platine basse)

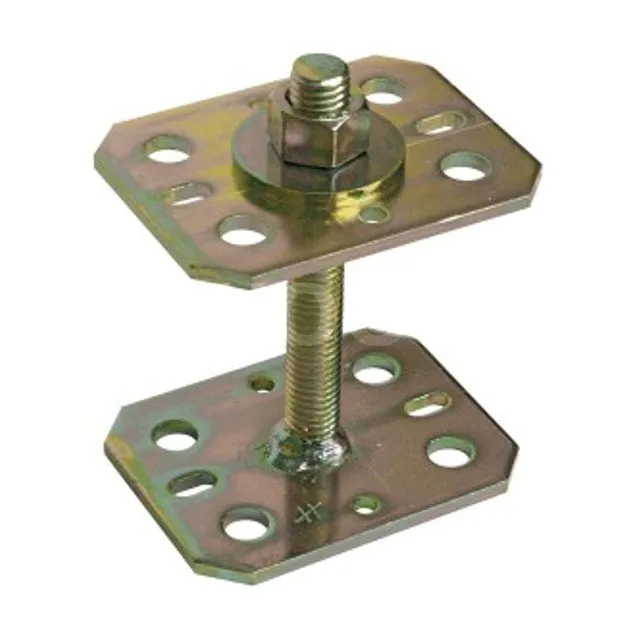

Petit pied de poteau réglable
De petite dimension, les petits pieds de poteaux réglables APB7090 sont particulièrement adaptés à la fixation de garde corps ou de planchers chauffants.
Caractéristiques
Matière
- S235JR suivant NF EN 10025.
- Finition électrozinguée suivant NF EN ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Hauteur réglable avec une faible garde au sol
- Adapté aux constructions plus légères.
Applications
Support
- Porteur : bois, béton, acier.
- Porté : bois massif, bois composite, bois lamellé collé.
Domaines d’utilisation
- Fixation de garde corps,
- Fixation de barrière intérieure,
- Fixation de planchers chauffants...
Données techniques

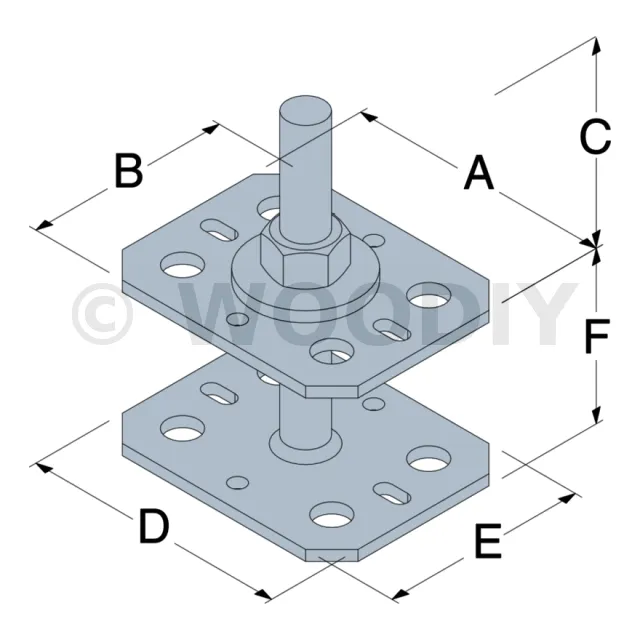

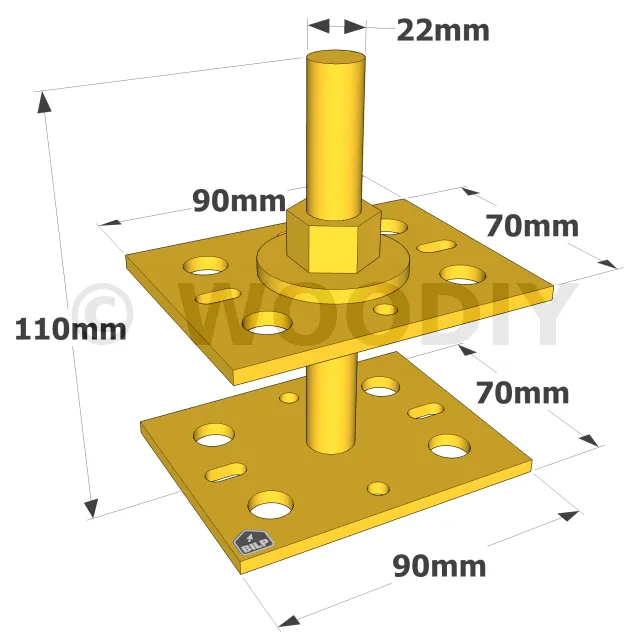

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø11 | Ø6 | Ø11 | Ø6 | |
| APB7090/100 | 90 | 70 | 90 | 70 | 30-90 | 14 | 4 | 4 | 4 | 4 | 4 |

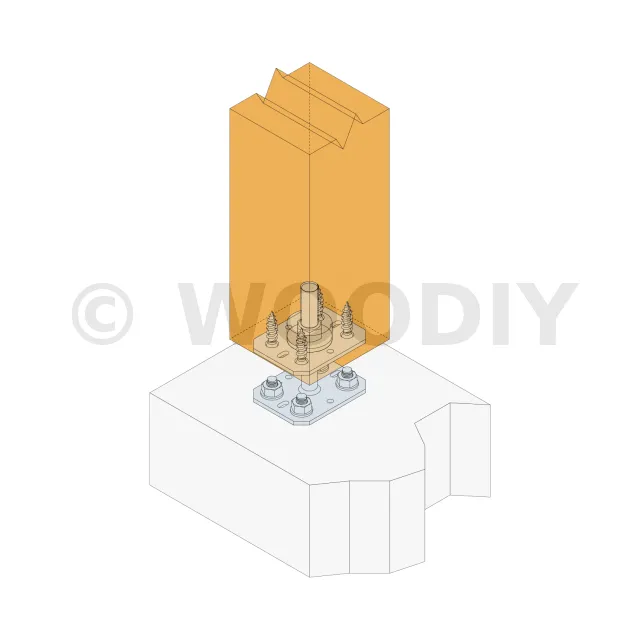

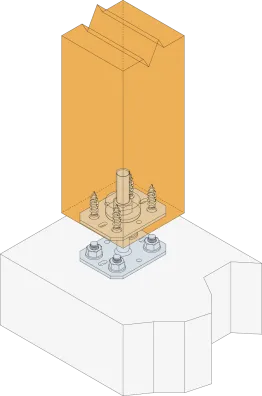

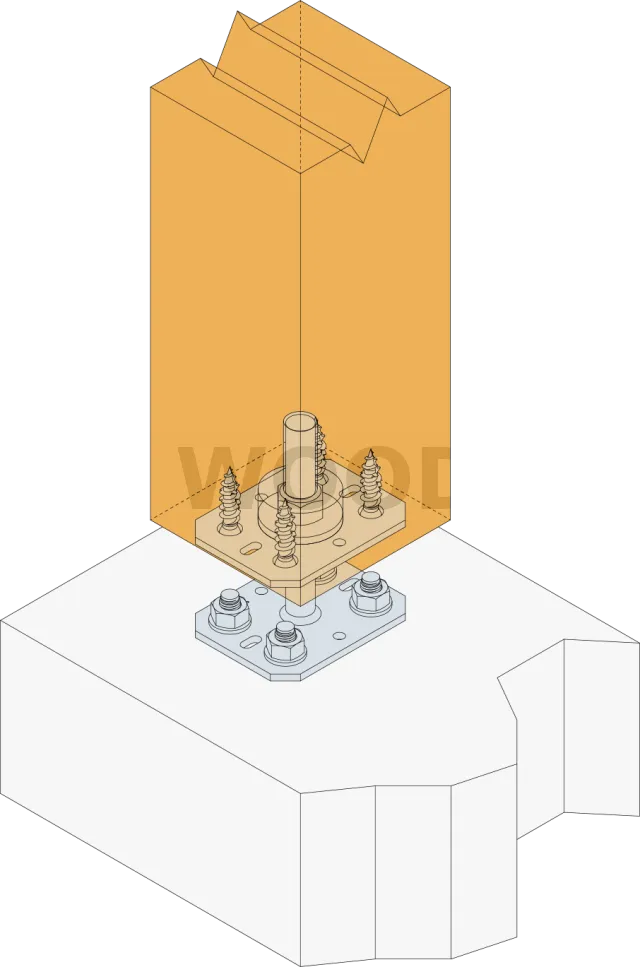

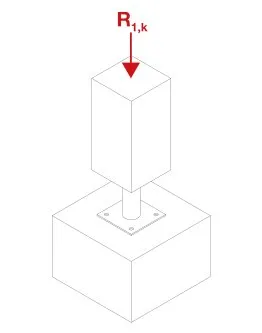

Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k* | ||||
| Quantité | Type | Quantité | Type | Parallèle au fil | Perpendiculaire au fil | |
| APB7090/100 | 4 | Ø10 | 4 | Ø10** | 25.6 | 20.3 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 2, kmod = 0,8 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
