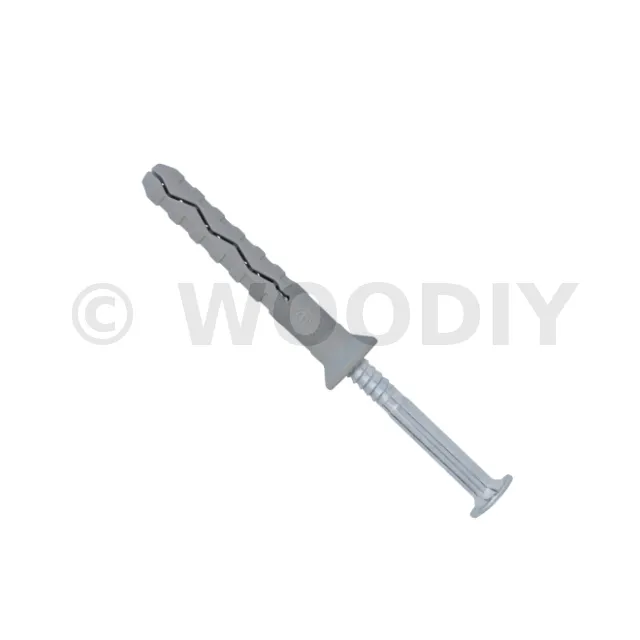

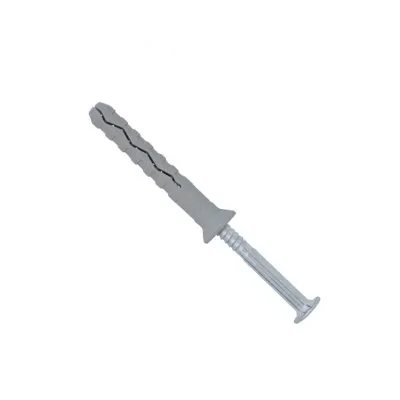

Cheville à frapper à colerette fraisée - Acier

bientôt DISPO

Expédition estimée dans 10 jours.

22€¹⁴

HT / Boite de 150 pièces

(26.57 € TTC)

Diamètre :
- 4,8mm
Longueur :
- 65mm
Autres choix

Référence
62200B0806000
Fabrication
Française
Matériau
Acier électrozingué
Marque
SIMPSON Strong-tie
Dimensions [d0xL] [mm]
Ø8x60
Ep. max élément à fixer [tfix] [mm]
20
Profondeur mini perçage [h1] [mm]
50
Profondeur d’ancrage nominale [hnom] [mm]
40
Ep. mini support [hmin] [mm]
100
Ø colerette [dr] [mm]
12

Cheville à frapper à colerette fraisée - Acier

La cheville à frapper à colerette fraisée TSS convient pour la fixation rapide d’éléments légers sur supports divers.

La cheville en nylon limite le transfert thermique, et la pointe préassemblée dans la cheville permet l’expansion de la cheville lors de la frappe.

Caractéristiques

Matière

Cheville : nylon gris,
Vis : acier électrozingué.

Avantages

Montage et démontage très simple grâce au clou fileté,
Expansion par vissage ou frappe,
Plaquage parfait contre le matériau, à fleur de la surface,
Fente zigzag pour éviter le désaxage du clou.

Application

Domaine d’utilisation

Chevrons ou tasseaux,
Equerres simples et de menuiseries,
Rails et colliers pour câbles et tuyaux,
Revêtements minces en façades extérieur et intérieur.

Supports

Béton non fissuré,
Maçonnerie creuse et pleine,
Béton cellulaire.

Données techniques

Dimensions

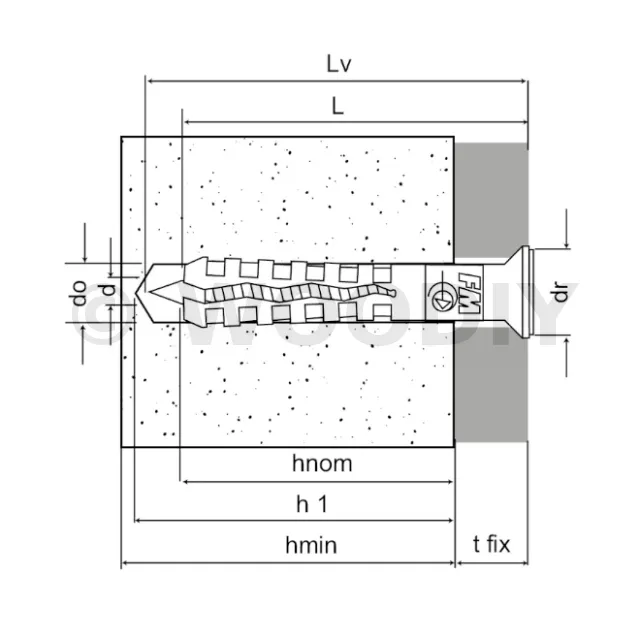

Références	Réference produit	Dimensions [d0xL] [mm]	Ep. max élément à fixer [tfix] [mm]	Profondeur mini perçage [h1] [mm]	Profondeur d’ancrage nominale [hnom] [mm]	Ep. mini support [hmin] [mm]	Ø vis [d] [mm]	Longueur vis [Lv] [mm]	Ø colerette [dr] [mm]
62200B0503000	TSS	Ø5x30	5	35	25	50	3.4	35	8.5
62200B0504000	TSS	Ø5x40	15	35	25	50	3.4	45	8.5
62200B0604000	TSS	Ø6x40	10	40	30	100	3.8	45	10
62200B0605000	TSS	Ø6x50	20	40	30	100	3.8	55	10
62200B0606000	TSS	Ø6x60	30	40	30	100	3.8	65	10
62200B0608000	TSS	Ø6x80	50	40	30	100	3.8	85	10
62200B0806000	TSS	Ø8x60	20	50	40	100	4.8	65	12
62200B0808000	TSS	Ø8x80	40	50	40	100	4.8	85	12
62200B0810000	TSS	Ø8x100	60	50	40	100	4.8	105	12
62200B0812000	TSS	Ø8x120	80	50	40	100	4.8	125	12
62200B0814000	TSS	Ø8x140	100	50	40	100	4.8	145	12

* non couvert par le marquage CE

Valeurs de calcul- Cheville isolée - Pas de distance au bord

	Valeurs design - 1 ancrage - Pas de distance aux bords
	Valeurs de calcul - Béton non-fissuré (3)
	Traction - NRd (1)		Cisaillement - VRd (1-2)
Références	C20/25 [kN]	Brique pleine [kN]	C20/25 [kN]	Brique pleine [kN]	Moment de flexion MRd [Nm]
62200B0503000	0.23	0.2	0.6	0.6	-
62200B0504000	0.23	0.2	0.6	0.6	-
62200B0604000	0.6	0.36	0.6	0.6	-
62200B0605000	0.6	0.36	0.6	0.6	-
62200B0606000	0.6	0.36	0.6	0.6	-
62200B0608000	0.6	0.36	0.6	0.6	-
62200B0806000	0.6	0.45	1.2	1.2	-
62200B0808000	0.6	0.45	1.2	1.2	-
62200B0810000	0.6	0.45	1.2	1.2	-
62200B0812000	0.6	0.45	1.2	1.2	-
62200B0814000	0.6	0.45	1.2	1.2	-
62202B0604000	-	-	-	-	-
62204B0604000	-	-	-	-	-

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Montage

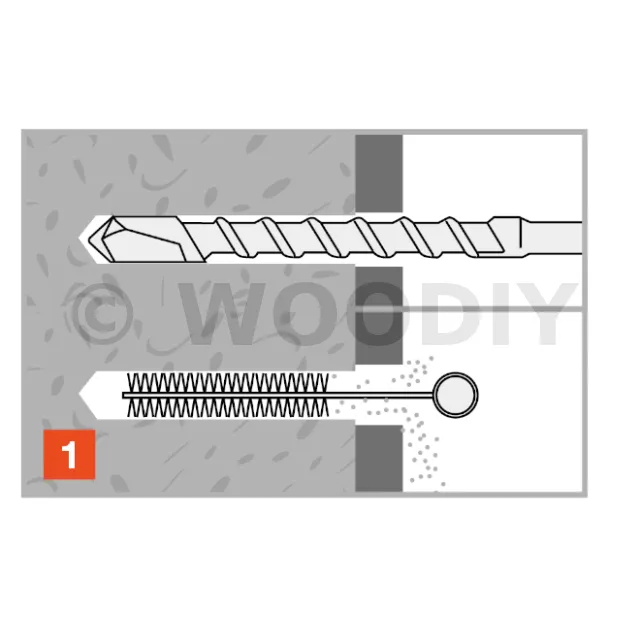

Percer et nettoyer

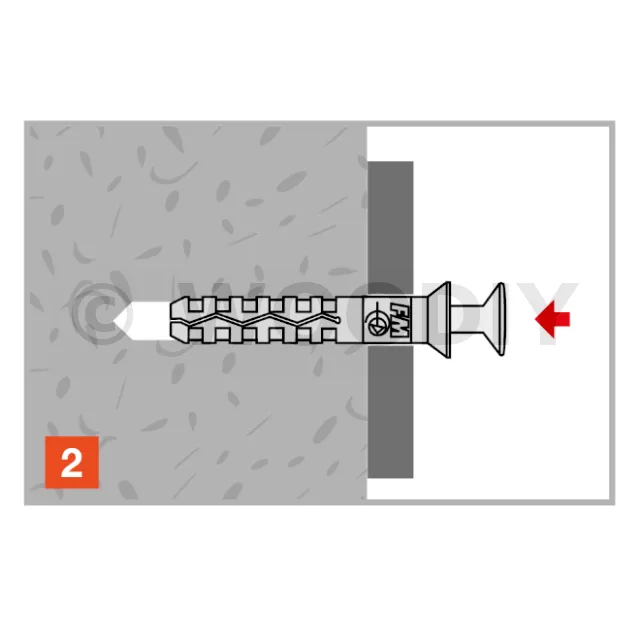

Insérer la cheville

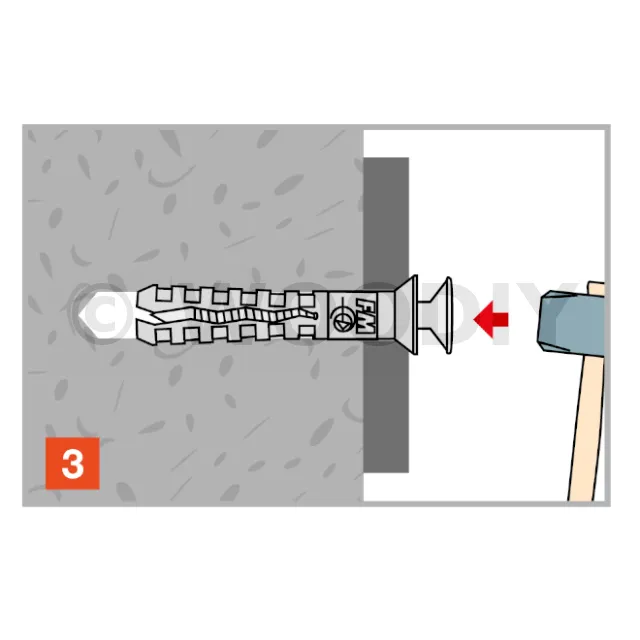

Enfoncer au marteau

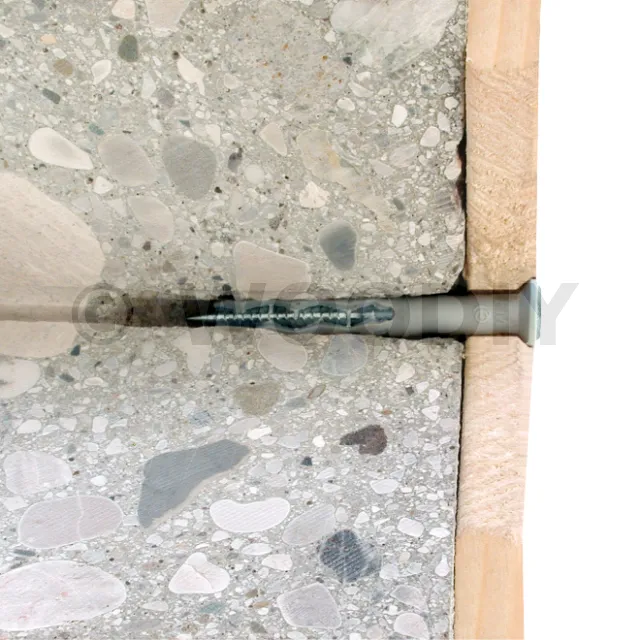

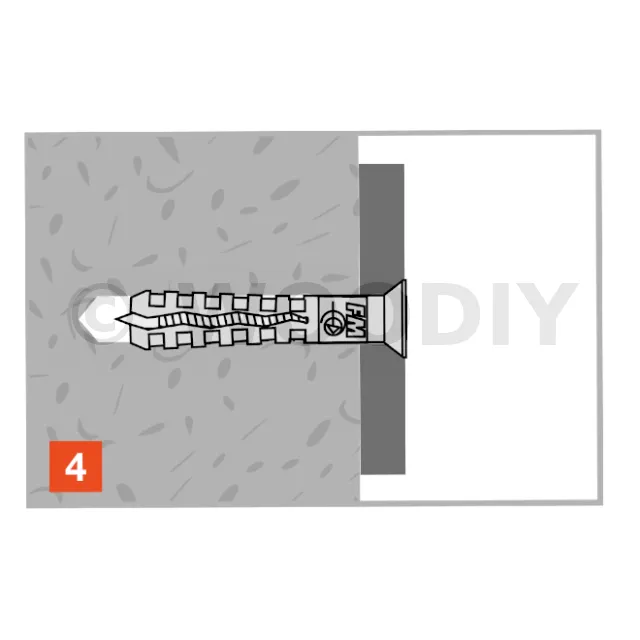

Cheville dans le béton

Entraxes et distances aux bords

Références	Réference produit	Dimensions [d0xL] [mm]	Distance au bord mini [cmin] [mm]	Distance entraxes mini [smin] [mm]
62200B0503000	TSS	Ø5x30	50	50
62200B0504000	TSS	Ø5x40	50	50
62200B0604000	TSS	Ø6x40	100	100
62200B0605000	TSS	Ø6x50	100	100
62200B0606000	TSS	Ø6x60	100	100
62200B0608000	TSS	Ø6x80	100	100
62200B0806000	TSS	Ø8x60	100	100
62200B0808000	TSS	Ø8x80	100	100
62200B0810000	TSS	Ø8x100	100	100
62200B0812000	TSS	Ø8x120	100	100
62200B0814000	TSS	Ø8x140	100	100
62202B0604000	TSS	Ø6x40	100	100
62204B0604000	TSS	Ø6x40	100	100

* Non couvert par l’ETE

Données de montage

Références	Réference produit	Dimensions [d0xL] [mm]	Ø perçage [d0] [mm]	Profondeur mini perçage [h1] [mm]	Ep. mini support [hmin] [mm]
62200B0503000	TSS	Ø5x30	5	35	50
62200B0504000	TSS	Ø5x40	5	35	50
62200B0604000	TSS	Ø6x40	6	40	100
62200B0605000	TSS	Ø6x50	6	40	100
62200B0606000	TSS	Ø6x60	6	40	100
62200B0608000	TSS	Ø6x80	6	40	100
62200B0806000	TSS	Ø8x60	8	50	100
62200B0808000	TSS	Ø8x80	8	50	100
62200B0810000	TSS	Ø8x100	8	50	100
62200B0812000	TSS	Ø8x120	8	50	100
62200B0814000	TSS	Ø8x140	8	50	100
62202B0604000	TSS	Ø6x40	-	50	100
62204B0604000	TSS	Ø6x40	-	50	100
