Vis connecteur à filetage total - CSFT5.0X70 - Réf. 77308

Name: Vis connecteur à filetage total - CSFT5.0X70
Brand: SIMPSON Strong-Tie
SKU: REF-77308
Price: 9.67 EUR
Availability: InStock

Vis connecteur à filetage total - CSFT5.0X70 - Réf. 77308

EN STOCK

Expédition immédiate disponible pour 1 unité(s).

9€⁶⁷

HT / boite de 100 vis

(11.60 € TTC)

Diamètre :
- 5mm
Longueur :
- 70mm
Autres choix

Description
Caractéristiques

Référence
77308
Conditionnement
boite de 100 vis
Fabrication
Française
Matériau
Acier AISI 10B21
Marque
SIMPSON Strong-Tie
Diamètre de la tête
8.5mm
Longueur du filet
65mm
Empreinte
T-20
Revêtement
Zinc Flake Tenue brouillard salin : 1000 h suivant ASTM B117

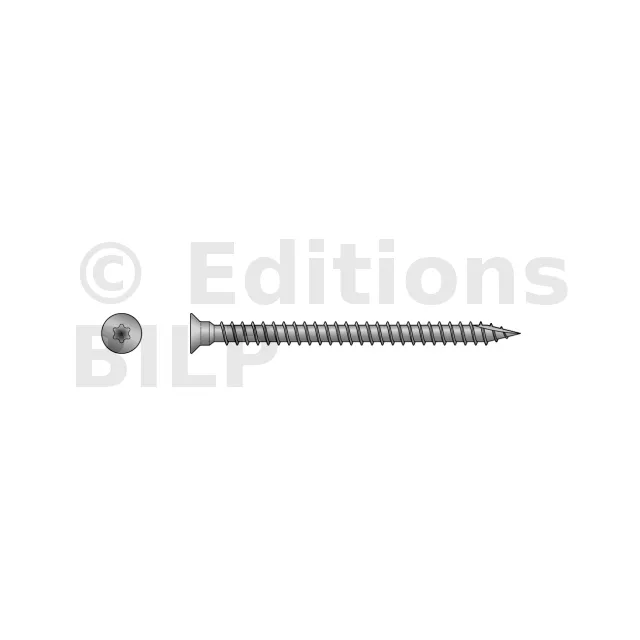

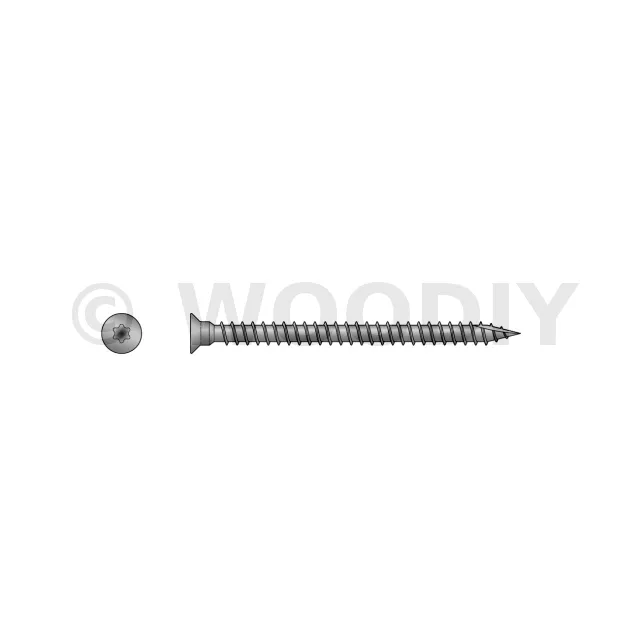

Vis connecteur à filetage total CSFT

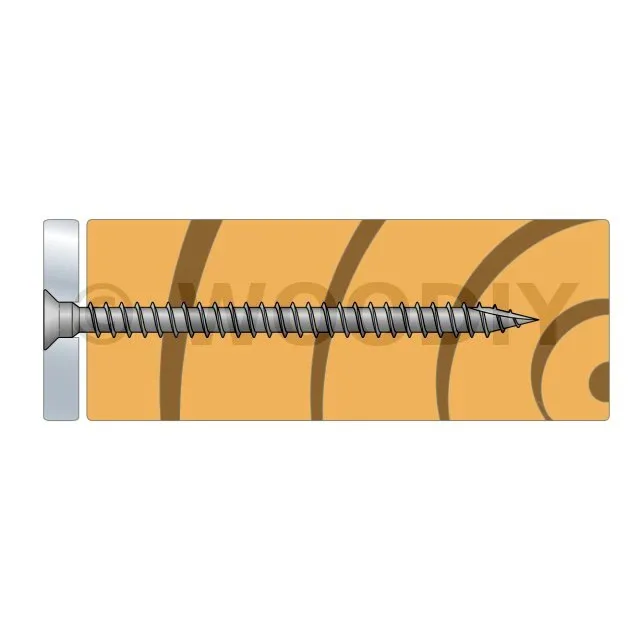

La vis connecteur CSFT a été conçue pour les assemblages acier sur bois.

Elle est optimisée et certifiée pour une utilisation avec certains connecteurs SImpson Strong-Tie, notemment les étriers à queue d’aronde ETB.

Cette nouvelle forme de tête assure un bon maintien et transfert d’effort optimisé dans le connecteur, tout en étant à fleur de la surcade du connecteur. Le filetage total assure une résistance maximale à l’arrachement.

Avantages

Marqué CE (EN14592)
Filetage total, résistance à l’arrachement maximal
Empreinte étoile

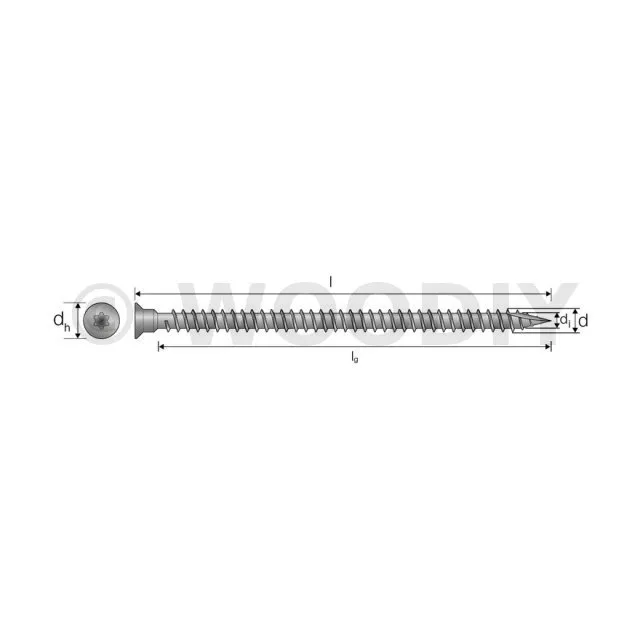

Dimensions

Références	Code article	Dimensions [mm]						Qté par boîte
		d	l	dh	d1	lg	Embout	^
CSFT5.0X70	77308	5	70	8.5	3.5	65	T-20	100
CSFT6.0X85	77309	6	85	9.5	4	79	T-25	100
CSFT6.0X110	77310	6	110	9.5	4	103	T-25	100

Paramètres caractéristiques

Références	Paramètres Caractéristiques
	Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²]	Résistance caractéristique en traction - ftens,k [ftens.k] [kN]	Ratio de torsion
CSFT5.0X70	7.7	17.8	10.7	>1,5
CSFT6.0X85	10.5	13.6	12.9	>1,5
CSFT6.0X110	10.5	13.6	12.9	>1,5

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
