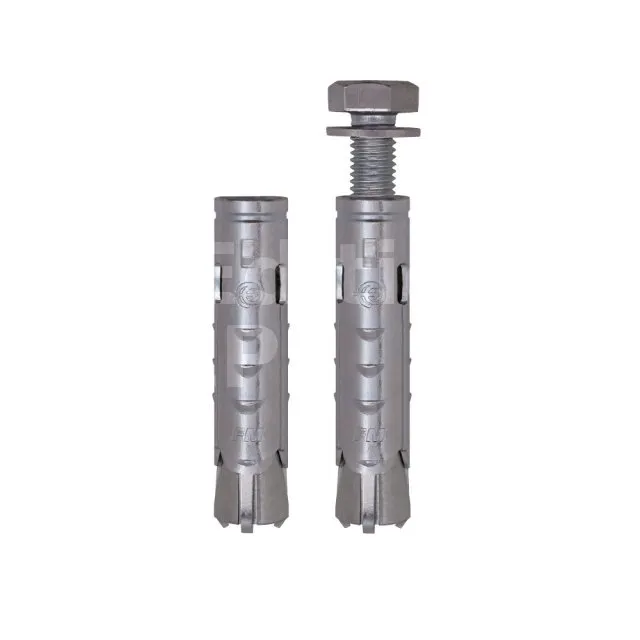

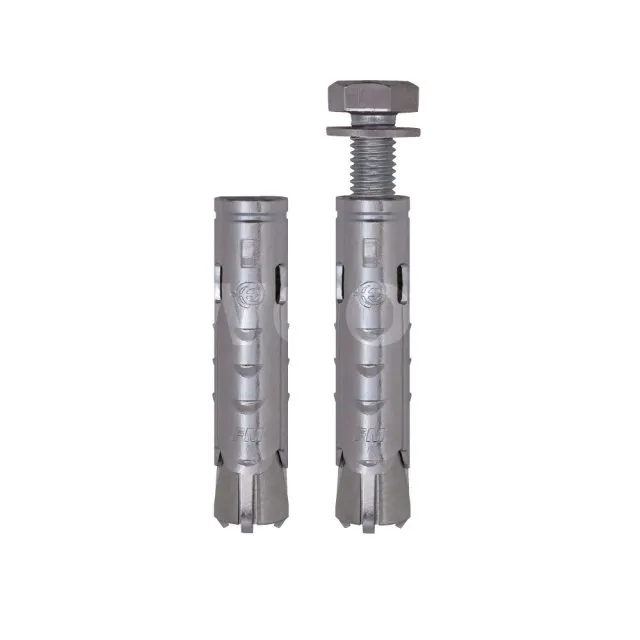

Cheville métallique femelle charge lourde FM-MP3 evo A4 - Réf. 7330101808000
- Référence7330101808000
- FabricationFrançaise
- MatériauAcier Inoxydable A4
- MarqueSimpson Strong-Tie
- Épaisseur d’acier limite suggérée (tgr)140mm
- Largeur12mm
- Profondeur69mm
- Epaisseur20mm
- Longueur du filetage100mm
Cheville métallique femelle charge lourde INOX

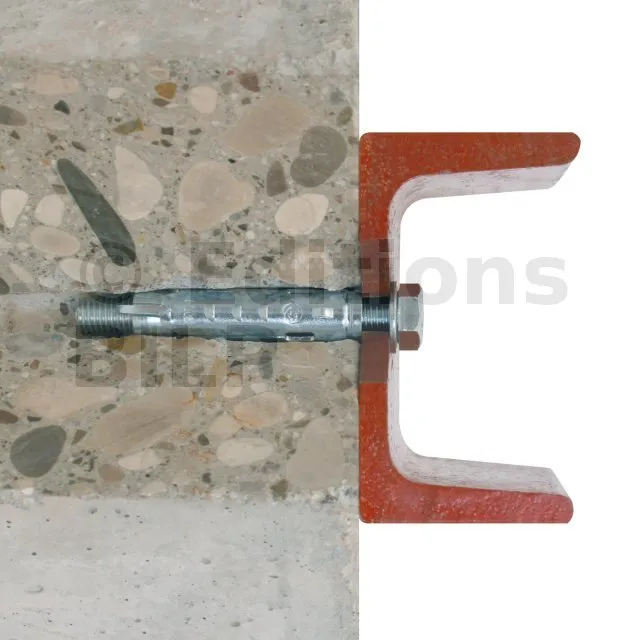

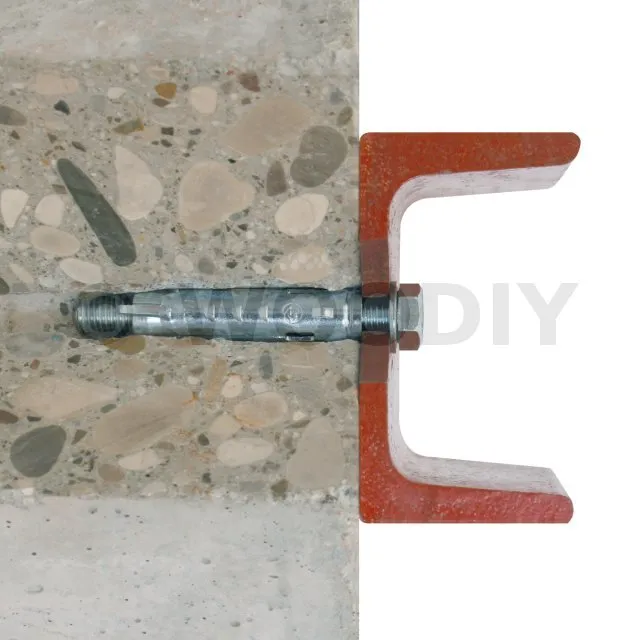

Domaines d’utilisation
- Garde-corps,
- Barrières de sécurité,
- Equipements, applications non structurelles multiples.
Supports
- Béton fissuré et non fissuré,
- Pierre,
- Brique pleine,
- Brique alvéolaire (compatibilité à vérifier).
Matière
Acier Inoxydable A4
Avantages
- Cheville métallique universelle, adaptée même pour les maçonneries creuses,
- Corps monobloc, avec un système exclusif de maintien de cône,
- Résistance au feu R120.
Dimensions

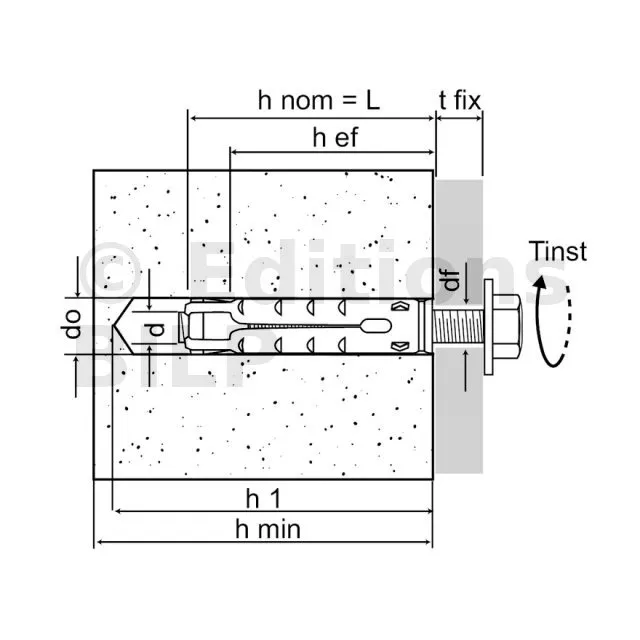

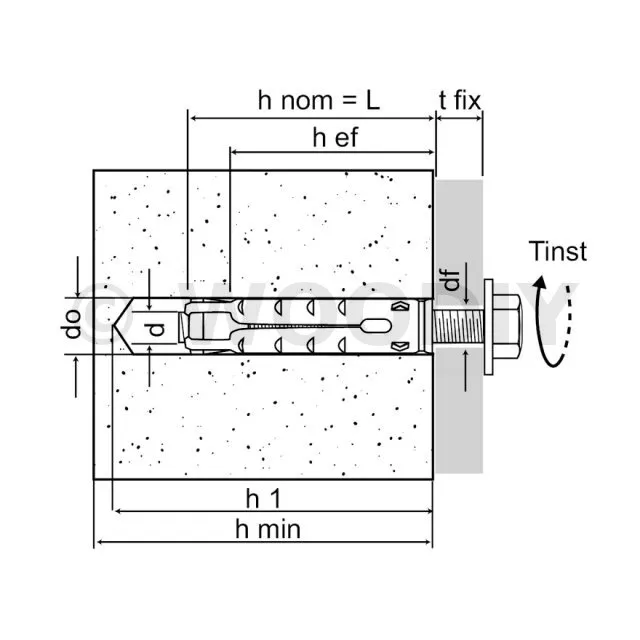

Dimension cheville avec vis tête hexagonale
| Références | Référence | Dimensions [ØxL] [mm] | Dimensions de la vis hexagonale [ØxL] [mm] | Ep. max [tfix] pce à fixer [mm] | Ø perçage [d0] | Profondeur mini perçage [h1] | Profondeur d’ancrage nominale [hnom] | Profondeur d’ancrage mini [hef] | Ø perçage pce à fixer [df] | Ep. mini [hmin] support | Longueur filetage [Lv] | Couple de pose [Tinst] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7330101205000 | FM-MP3 evo A4 | 12x50 | M8x60 | 10 | 12 | 70 | 50 | 43 | 10 | 100 | 60 | 15 |
| 7330101506000 | FM-MP3 evo A4 | 15x60 | M10x80 | 20 | 15 | 80 | 60 | 50 | 12 | 100 | 80 | 30 |
| 7330101808000 | FM-MP3 evo A4 | 18x80 | M12x100 | 20 | 18 | 100 | 80 | 69 | 14 | 140 | 100 | 50 |
Valeurs de calcul - Cheville isolée - Sans distance au bord
| Résistance Design - Béton non fissuré (3) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Traction - NRd (1) | Cisaillement - NRd(1-2) | Moment de flexion | |||||||||
| Références | Référence | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | MRd [Nm] | |
| 7330101205000 | FM-MP3 evo A4 | 6.7 | - | - | - | 7.7 | - | - | - | 24 | |
| 7330101506000 | FM-MP3 evo A4 | 8.9 | - | - | - | 9.7 | - | - | - | 48 | |
| 7330101808000 | FM-MP3 evo A4 | 13.9 | - | - | - | 18.6 | - | - | - | 84 | |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
* produit certifié si mis en oeuvre avec une vis tête hexagonale DIN933 classe 8.8 et rondelle DIN120-1 (tfix = Lv - hnom)
**Non couvert par le marquage CE
