Sabot à angle variable - Réf. S1530D/80/2

EN STOCK

Expédition immédiate disponible pour 10 unité(s).

27€⁷⁴

HT / sabot

(33.29 € TTC)

Orientation :
- droite
Largeur de la poutre :
- 80mm
Autres choix

Référence
S1530D/80/2
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Profondeur (C)
154mm
Longueur d’aile (D)
310mm
Epaisseur
2mm
Profondeur (F)
200mm
Perçages sur porteur Ø5 [mm]
18
Perçages sur porté Ø5 [mm]
8
Perçages sur porteur Ø11 [mm]
4
Hauteur
125mm
Hauteur minimale du bois porté
140mm
Largeur minimale du bois porté
76mm
Largeur maximale du bois porté
80mm
Plage de réglage de l’angle
15 à 30°

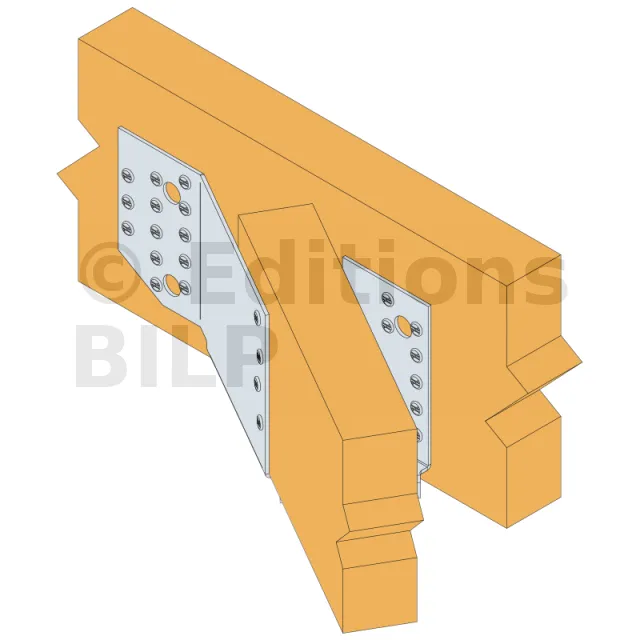

Sabot à angle variable

Optimisez vos structures avec nos sabots à angle variable pour bois de structure. Ils ont été étudié pour des assemblages comme les fermettes

Caractéristiques du sabot à angle variable :

Les sabots fixes, comme leur nom l’indique, sont conçus pour maintenir les éléments de charpente à des angles prédéterminés, généralement perpendiculaires ou à des angles classiques comme 45°. En revanche, les sabots à angle variable permettent d’ajuster l’angle selon les besoins du projet, rendant possible la connexion d’éléments à des inclinaisons personnalisées.
Le sabot à angle variable a été conçu pour des assemblages allant de 10° à 30° ou de 15° à 30°. Il convient pour des projets architecturaux nécessitant une grande précision dans les connexions angulaires, tels que les charpentes complexes, les toitures irrégulières ou les extensions non conventionnelles,

Déclarations de performance :FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2mm

Données techniques

Dimensions

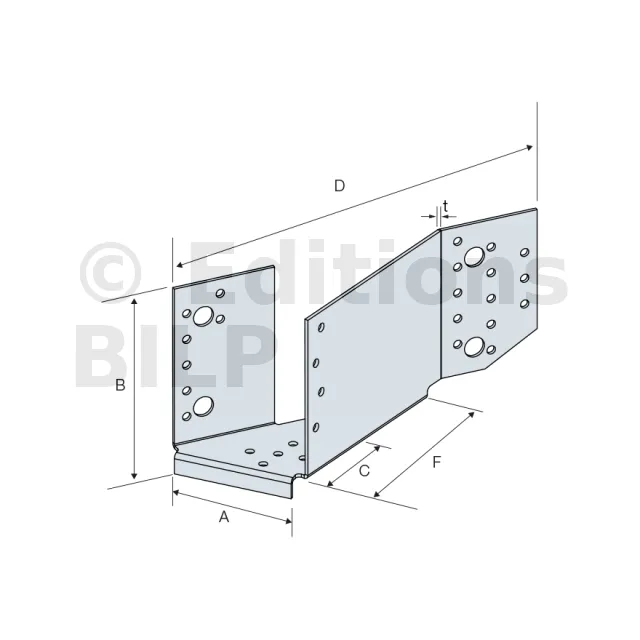

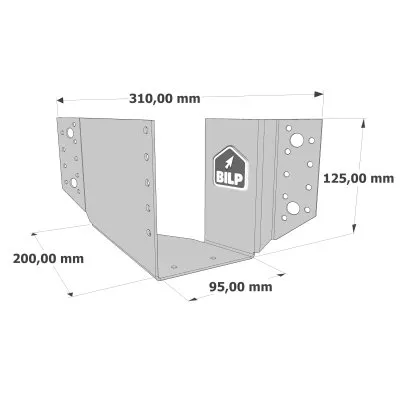

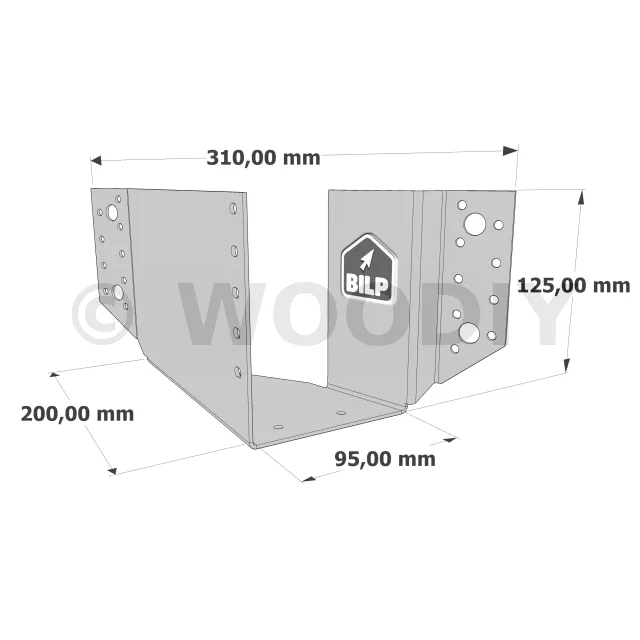

Références	Dimensions [mm]						Perçages sur porteur		Perçages sur porté

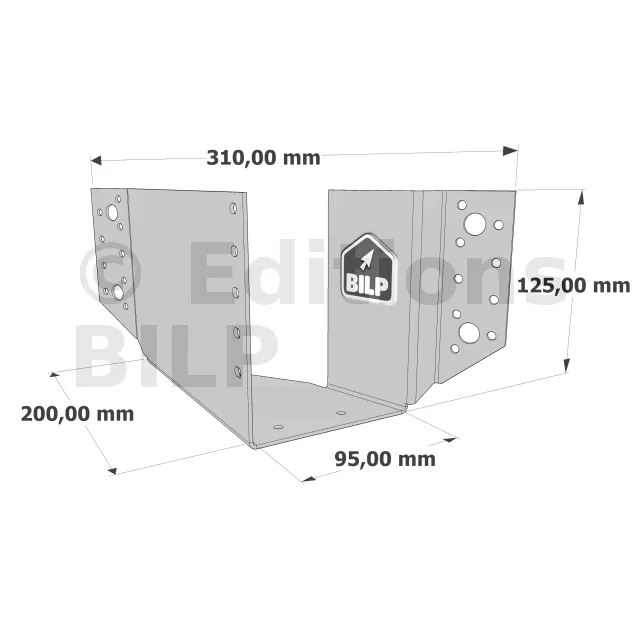

	A	B	C	D	F	t	Ø5	Ø11	Ø5
S1030D/38/2	77.5	97	124	217	-	2	20	4	9
S1030G/38/2	77.5	97	124	217	-	2	20	4	9
S1530D/80/2	95	125	154	310	200	2	18	4	8
S1530G/80/2	95	125	154	310	200	2	18	4	8

Valeurs caractéristiques - Bois sur bois - Clouage total

Références	Dimensions poutre [mm]				Valeurs Caractéristiques - Bois sur bois - Clouage total
	Largeur		Hauteur		Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Min.	Max.	Min.	Max.	Porteur		Porté		R1.k			R2.k
					Quantité	Type	Quantité	Type	Angle 10°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35	Angle 10°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30° - CNA4,0x35
S1030D/38/2	36	40	97	-	20	CNA4,0x35	*	CNA4,0x35	9	8.7	8.4	2.2	3	3.9
S1030G/38/2	36	40	97	-	20	CNA4,0x35	*	CNA4,0x35	9	8.7	8.4	2.2	3	3.9
S1530D/80/2	76	80	140	-	18	CNA4,0x35	5	CNA4,0x35	-	8.2	12.7	-	1.2	1.2
S1530G/80/2	76	80	140	-	18	CNA4,0x35	5	CNA4,0x35	-	8.2	12.7	-	1.2	1.2

* 7 CNA4,0x35 pour un angle compris entre 10 et 14°, 8 CNA4,0x35 pour un angle compris entre 15 et 30°

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Références	Valeurs Caractéristiques - Bois sur bois - Clouage partiel
	Dimensions poutre [mm]	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Hauteur	Porteur		Porté		R1,k		R2,k
	Min.	Quantité	Type	Quantité	Type	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35
S1530D/80/2	97	10	CNA4,0x35	2	CNA4,0x35	5.4	5.4	1.2	4.3
S1530G/80/2	97	10	CNA4,0x35	6	CNA4,0x35	5.4	5.4	1.2	4.3

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

Valeurs Caractéristiques - Bois sur bois - avec vis CSA

Références	Dimensions poutre [mm]	Valeurs Caractéristiques - Bois sur bois - avec vis CSA
	Hauteur	Fixations				Valeurs Caractéristiques - Bois C24
	Min.	Porteur		Porté		R1.k		R2.k
		Quantité	Type	Quantité	Type	Angle 10°-CSA5,0x35	Angle 30°-CSA5,0x35	Angle 10°-CSA5,0x35	Angle 30°-CSA5,0x35
S1030D/38/2	97	20	CSA5.0x35	7	CSA5.0x35	9	8.4	4.6	5.6
S1030G/38/2	97	20	CSA5.0x35	7	CSA5.0x35	9	8.4	4.6	5.6

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique sabot à angle variable

Fixations
Sur bois :

Pointes CNA Ø4.0 x 35 mm.

Sur béton :
Support béton :

Cheville mécanique : goujon WA M10-78/5.
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH M16-130.

Sur acier :

Boulons Ø 10.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

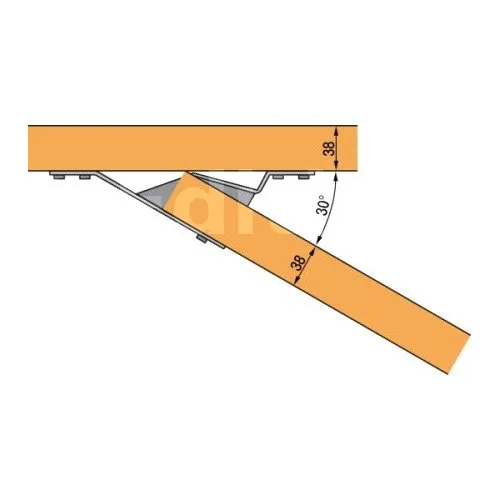

S1530 - Connexion de fermettes avec un angle de 30°

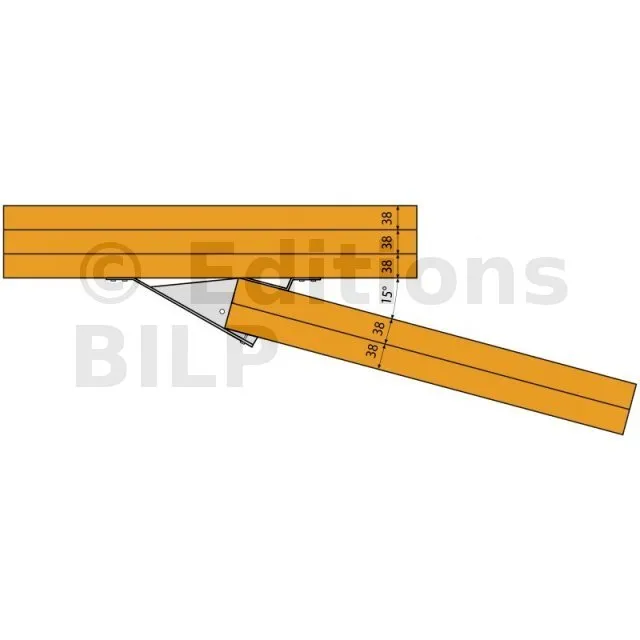

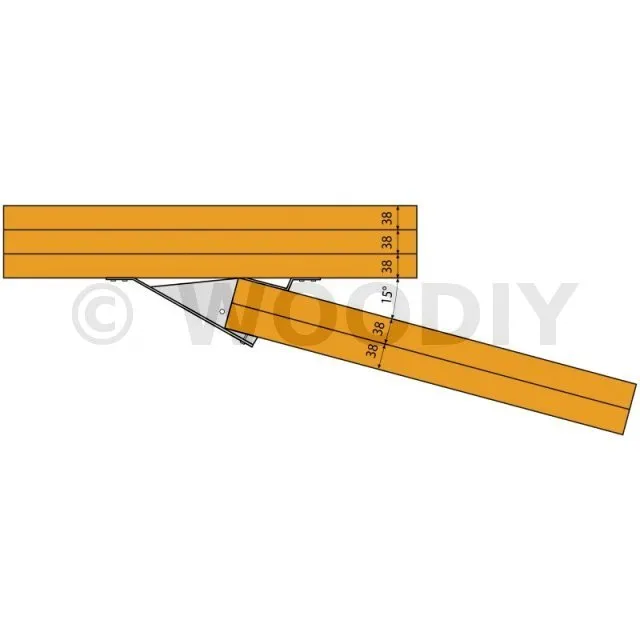

S1530 - Connexion de fermette doublée avec un angle de 15°

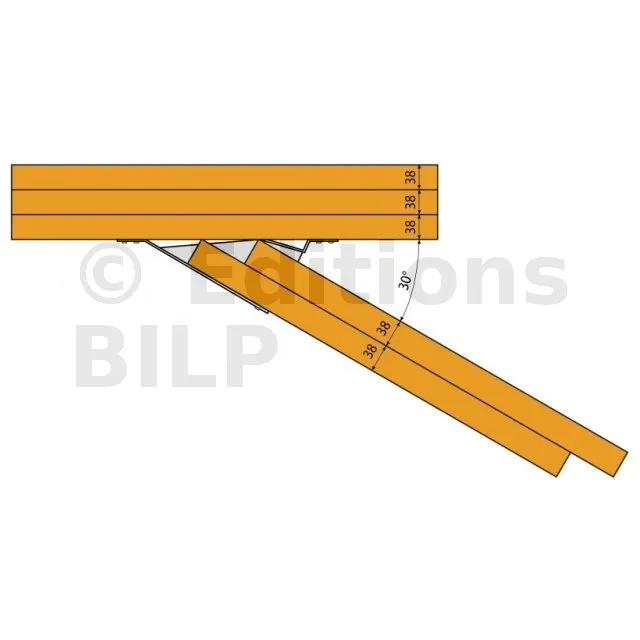

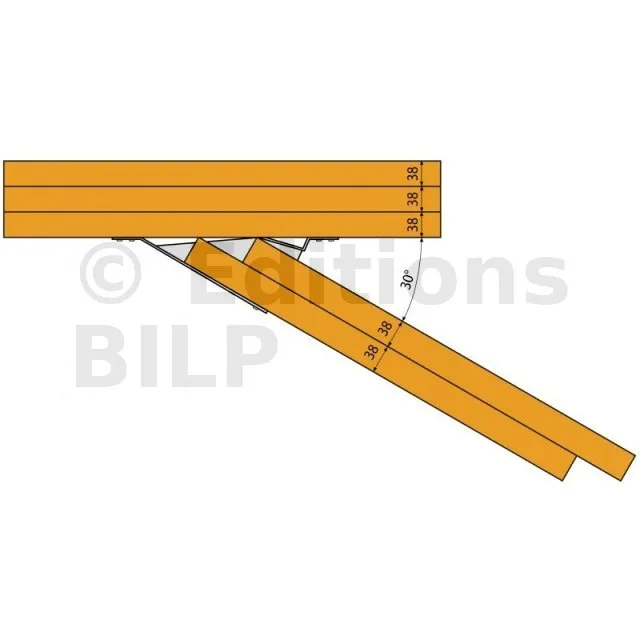

S1530 - Connexion de fermette doublée avec un angle de 30°

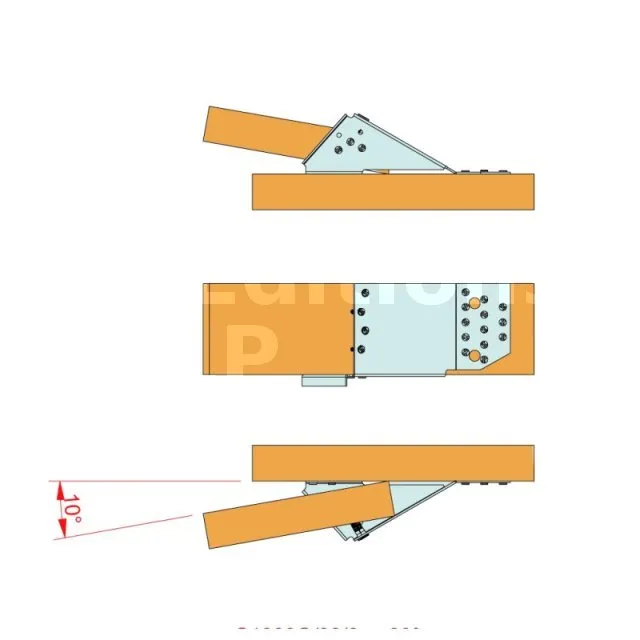

S1030 à 10° avec vis CSA ou pointes CNA

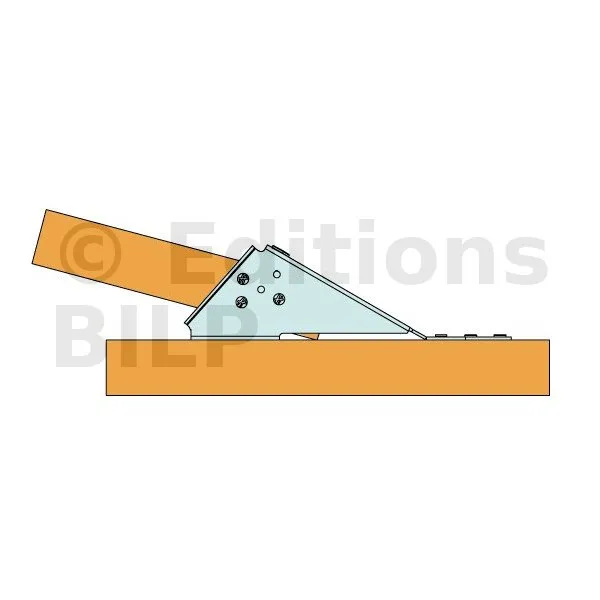

S1030 à 15° avec pointes CNA

S1030 à 15° avec vis CSA

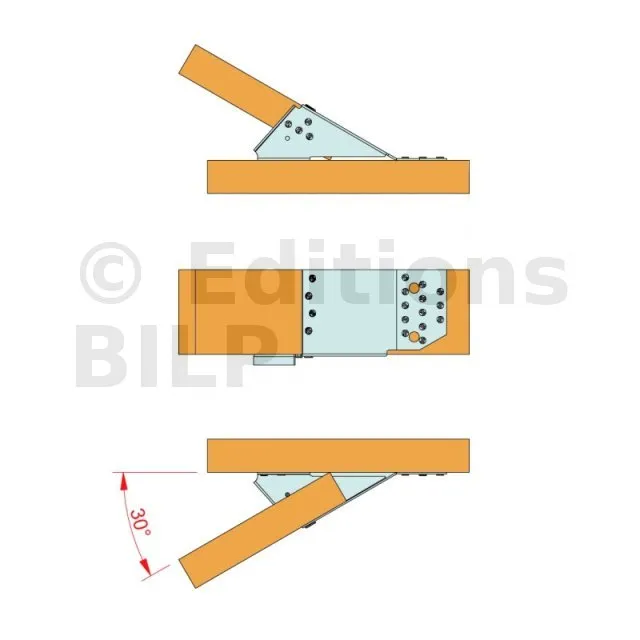

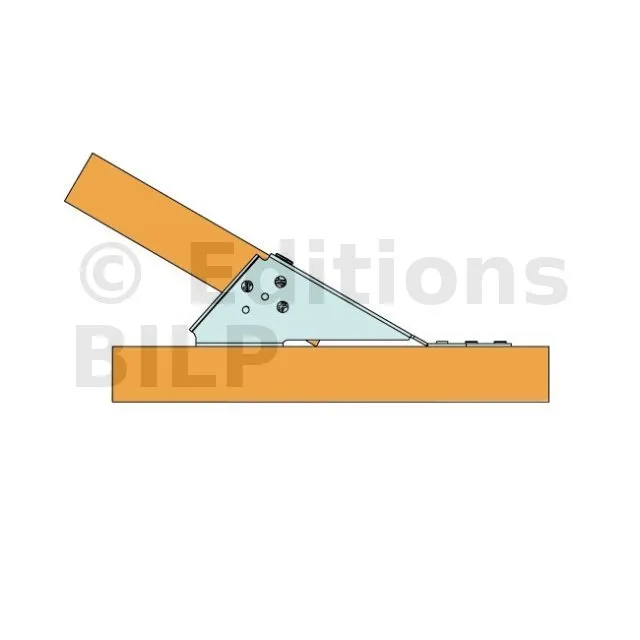

S1030 à 30° avec pointes CNA

S1030 à 30° avec vis CSA

Avantages du sabot de charpente à angle variable :

Le sabot de charpente à angle variable est une innovation pour les projets de construction modernes, offrant une grande souplesse d’utilisation.

Les modèles S1030 et S1530 permettent des réglages d’angle entre 10° et 30° et entre 15° et 30° respectivement, ce qui les rend extrêmement adaptables aux besoins spécifiques de chaque projet. Grâce à sa conception, ce sabot de charpente facilite la mise en œuvre sur chantier, réduit les temps de montage et améliore la précision des assemblages.
Lorsque l’on parle d’outillage adapté à la charpenterie, ce connecteur de charpente est souvent associé à des techniques de clouage et de perçage, garantissant que chaque pièce de charpente soit fixée de manière optimale. Il s’agit d’un composant indispensable pour toute charpente, qu’elle soit traditionnelle ou moderne, et il joue un rôle dans la solidité et la sécurité des constructions bois, tout en offrant une flexibilité.

Applications :

Ces sabots à angle variable sont polyvalents et peuvent être intégrés dans diverses configurations structurelles, renforçant ainsi la flexibilité et la robustesse des constructions. Voici quelques-unes des applications courantes :

Support

Porteur : Ces sabots peuvent être fixés sur différentes surfaces porteuses telles que le bois, le béton et l’acier grâce à des clous et à des vis adaptés fournis par des marques comme Simpson.
Porté : Ils sont capables de supporter différents types de bois, y compris le bois massif, le bois lamellé-collé et le bois composite, permettant une large gamme d’applications structurales.

Domaines d’utilisation :

Ces sabots en acier galvanisé sont utilisés dans diverses applications structurelles :

Pannes : pour soutenir les charges de toiture.
Solives : pour les planchers et les mezzanines.
1/2 fermes : dans les structures de charpente complexes.
Arêtiers : pour les angles de toiture, même dans les configurations les plus exigeantes.

Fixation et emplacement :

L’installation des sabots à angle variable nécessite des connecteurs à vis spécifiques, fournies par des fabricants renommés comme Simpson, garantissant ainsi une fixation sécurisée et durable. Le choix du matériau et de l’épaisseur, ainsi que la précision de l’angle, sont des facteurs déterminants pour la performance de ces sabots dans leur emplacement final.
Les ailes du sabot, conçues pour une prise optimale, permettent une fixation robuste et stable, assurant ainsi la longévité et la fiabilité des structures. Le placement précis des vis et des éléments de fixation est crucial pour maximiser l’efficacité des sabots à angle variable.
