Sabots à ailes extérieures, gamme SBE ECONOMIQUE (épaisseur 1,5mm, profondeur 55mm) - Réf. SBE40/140_35

bientôt DISPO

Expédition estimée dans 10 jours.

2€⁷⁸

HT / sabot
soit 97.18€ pour 35 sabots

(116.62 € TTC)

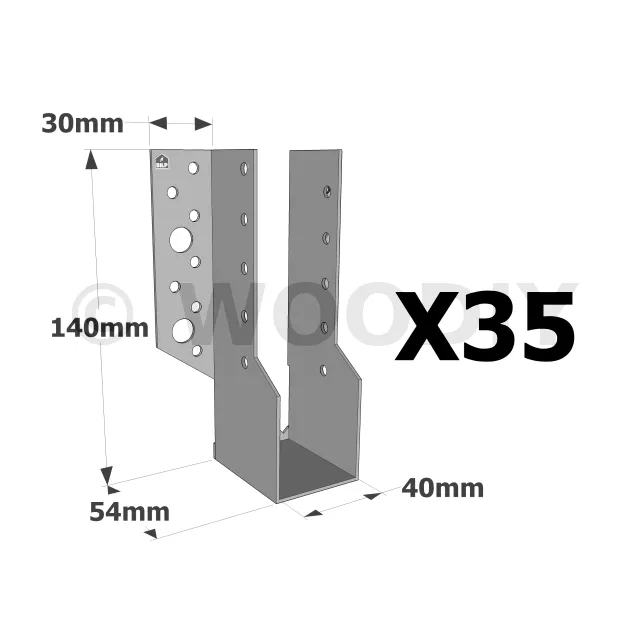

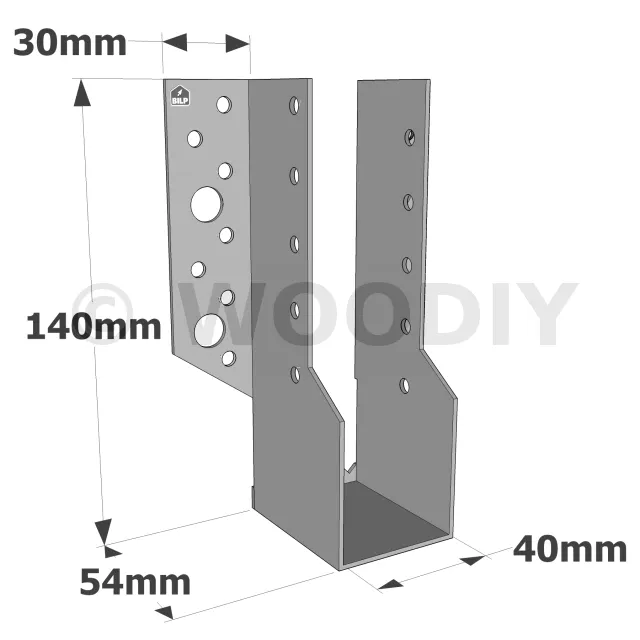

Largeur (A) :
- 40mm
Hauteur (B) :
- 140mm
Conditionnement :
- 35 pièces
Autres choix

Référence
SBE40/140_35
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Hauteur maximale du bois porté
210mm
Hauteur minimale du bois porté
152,5mm
Marque
SIMPSON Strong-Tie
Profondeur (C)
54mm
Profondeur (F)
55mm

Sabots à ailes extérieures, gamme SBE ECONOMIQUE

Le sabots à ailes extérieures (SBE) est un sabot permettant une reprise de charge semblable au modèle en

2 mm d‘épaisseur. C‘est le premier sabot issu d‘une étude menée suivant les spécifications de l‘Eurocode 5.

Caractéristiques des sabots à ailes extérieures SBE :

Le sabot à ailes extérieures SBE se distingue du modèle traditionnel SAE par plusieurs caractéristiques clés :

Le SBE est conçu pour réduire de 20% le nombre de clous nécessaires pour son installation. Cette optimisation permet non seulement un gain de temps sur les chantiers. Cela est particulièrement intéressant dans les projets où la rapidité d’exécution est un facteur important.
Contrairement au SAE, qui nécessite souvent un positionnement manuel et parfois un pré-perçage, le Speed-Prong permet de stabiliser le sabot immédiatement, sans outils supplémentaires.
Comparé aux sabots à ailes extérieures plus épais (supérieur à 2 mm), le SBE, plus fin et optimisé, permet de conserver des performances mécaniques similaires tout en étant plus léger, facilitant ainsi la manutention sur les chantiers. Il est adapté à une grande variété de projets, des petites constructions aux installations de plus grande envergure, tout en maintenant un haut niveau de résistance pour les usages courants.

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN10346,
Epaisseur : 1.5 mm.
Perforations : Prédécoupées pour faciliter l’installation avec des vis, des clous ou des boulons.
Dimensions : Variées pour s’adapter à différentes tailles de poutres et de chevrons.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre selon le support

Sur porté :

Pointes annelées CNA 4.0 x 50 mm.
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60mm.
Vis CSA 5.0 x 40 mm.
Vis CSA 5.0 x 35 mm pour les épaisseur inférieures à 45 mm.

Sur porteur :
Support bois :

Pointes annelées CNA Ø4.0 x 50 mm.
Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Vis CSA 5.0 x 40 mm.
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
SSH Ø 10.0 x 40 - 50 - 60 - 80 mm

Support acier :

Boulons Ø10 mm : Le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage.

Support béton :

Cheville mécanique : goujon WA M10-78/5 ou goujon FM 753 EVO M10x78/5.
Ancrage chimique Ø 10 : résine AT-HP + tige filetée LMAS M10-120/25.

Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)

Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x130.

Mise en œuvre : Installation

Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Clouage total et partiel

Fixation sur support rigide

Clouage total sur bois

Ce sabot a été optimisé pour une installation rapide sur chantier. Il bénéficie de renforts pour plus de rigidité et dispose du marquage CE.

Vidéo de sabot à ailes extérieures

Applications des sabots de charpente à ailes extérieures SBE Économique :

Charpente
Les sabots de charpente SBE sont parfaits pour l’assemblage des poutres et des chevrons dans les structures de charpente. Ils assurent une fixation robuste et durable, essentielle pour la stabilité de la couverture et de la toiture.
Ossature bois
Dans les constructions en ossature bois, ils sont utilisés pour fixer les éléments porteurs tels que les poteaux et les poutres. Leur solidité permet de maintenir une structure stable et résistante aux intempéries.
Menuiserie
En menuiserie, ces sabots trouvent leur utilité dans la fabrication de meubles, de pergolas et de terrasses. Ils offrent une solution économique et fiable pour des assemblages nécessitant une forte résistance.
Bardage et chalet
Pour les projets de bardage et la construction de chalets, les sabots à ailes extérieures SBE assurent une fixation sûre et durable des panneaux de bois et des éléments de structure.

Avantages :

Économie : Le connecteur de charpente SBE économique offre un excellent rapport qualité-prix, permettant de réaliser des constructions solides sans dépasser le budget.
Robustesse : Fabriqués en acier galvanisé, ces sabots résistent à la corrosion et aux conditions climatiques difficiles, garantissant une longue durée de vie.
Polyvalence : Disponibles en différentes tailles, ils s’adaptent à une variété d’applications, des charpentes aux ossatures bois, en passant par la menuiserie et le bardage.
Optimisation de l’installation : Les sabots SBE économique sont optimisés pour une installation plus rapide, nécessitant 20 % de clouage en moins par rapport au SAE. Cette réduction du nombre de clous permet de gagner du temps sur les chantiers sans compromettre la solidité de l’assemblage.
Speed-Prong : Équipés du système Speed-Prong, ils permettent une installation plus aisée sur un support en bois. Cette innovation facilite le positionnement et la fixation, rendant le processus d’installation encore plus efficace.
Épaisseur réduite : Bien que leur épaisseur soit plus faible, les sabots SBE Économique ne perdent rien de leur résistance. Cette conception intelligente permet de réduire le poids sans compromettre la robustesse, assurant ainsi une performance optimale dans toutes les conditions.

Catalogue sabots à ailes extérieures, SBE ECONOMIQUE

Vidéo de sabot à ailes extérieures

Applications des sabots de charpente à ailes extérieures SBE Économique :

Charpente
Les sabots de charpente SBE sont parfaits pour l’assemblage des poutres et des chevrons dans les structures de charpente. Ils assurent une fixation robuste et durable, essentielle pour la stabilité de la couverture et de la toiture.
Ossature bois
Dans les constructions en ossature bois, ils sont utilisés pour fixer les éléments porteurs tels que les poteaux et les poutres. Leur solidité permet de maintenir une structure stable et résistante aux intempéries.
Menuiserie
En menuiserie, ces sabots trouvent leur utilité dans la fabrication de meubles, de pergolas et de terrasses. Ils offrent une solution économique et fiable pour des assemblages nécessitant une forte résistance.
Bardage et chalet
Pour les projets de bardage et la construction de chalets, les sabots à ailes extérieures SBE assurent une fixation sûre et durable des panneaux de bois et des éléments de structure.

Avantages :

Économie : Le connecteur de charpente SBE économique offre un excellent rapport qualité-prix, permettant de réaliser des constructions solides sans dépasser le budget.
Robustesse : Fabriqués en acier galvanisé, ces sabots résistent à la corrosion et aux conditions climatiques difficiles, garantissant une longue durée de vie.
Polyvalence : Disponibles en différentes tailles, ils s’adaptent à une variété d’applications, des charpentes aux ossatures bois, en passant par la menuiserie et le bardage.
Optimisation de l’installation : Les sabots SBE économique sont optimisés pour une installation plus rapide, nécessitant 20 % de clouage en moins par rapport au SAE. Cette réduction du nombre de clous permet de gagner du temps sur les chantiers sans compromettre la solidité de l’assemblage.
Speed-Prong : Équipés du système Speed-Prong, ils permettent une installation plus aisée sur un support en bois. Cette innovation facilite le positionnement et la fixation, rendant le processus d’installation encore plus efficace.
Épaisseur réduite : Bien que leur épaisseur soit plus faible, les sabots SBE Économique ne perdent rien de leur résistance. Cette conception intelligente permet de réduire le poids sans compromettre la robustesse, assurant ainsi une performance optimale dans toutes les conditions.

Dimensions

Références	Dimensions poutre [mm]			Dimensions [mm]						Perçages sur porteur		Perçages sur porté
	Largeur	Hauteur		A	B	C	D	F	t	Ø5	Ø11	Ø5
		Min.	Max.
SBE32/99	32	112	149	32	99	55	30	54	1.5	12	2	6
SBE32/114	32	127	171	32	114	55	30	54	1.5	12	2	8
SBE38/96	38	109	144	38	96	55	30	54	1.5	12	2	6
SBE38/111	38	124	167	38	111	55	30	54	1.5	12	2	8
SBE38/141	38	154	212	38	141	55	30	54	1.5	14	2	10
SBE38/171	38	184	257	38	171	55	30	54	1.5	18	4	12
SBE40/110	40	123	165	40	110	55	30	54	1.5	12	2	8
SBE40/140	40	153	210	40	140	55	30	54	1.5	14	2	10
SBE45/93	45	105	139	45	92.5	55	30	54	1.5	12	2	6
SBE45/108	45	120	162	45	107.5	55	30	54	1.5	12	2	8
SBE45/138	45	150	207	45	137.5	55	30	54	1.5	14	2	10
SBE45/168	45	180	252	45	167.5	55	30	54	1.5	18	4	12
SBE48/91	48	104	137	48	91	55	30	54	1.5	12	2	6
SBE48/106	48	119	159	48	106	55	30	54	1.5	12	2	8
SBE48/136	48	149	204	48	136	55	30	54	1.5	14	2	10
SBE48/166	48	179	249	48	166	55	30	54	1.5	18	4	12
SBE51/90	51	102	135	51	89.5	55	30	54	1.5	12	2	6
SBE51/105	51	117	157	51	104.5	55	30	54	1.5	12	2	8
SBE51/135	51	147	202	51	134.5	55	30	54	1.5	14	2	10
SBE51/165	51	177	247	51	164.5	55	30	54	1.5	18	4	12
SBE60/85	60	98	128	60	85	55	30	54	1.5	12	2	6
SBE60/100	60	113	150	60	100	55	30	54	1.5	12	2	8
SBE60/130	60	143	195	60	130	55	30	54	1.5	14	2	10
SBE60/160	60	173	240	60	160	55	30	54	1.5	18	4	12
SBE64/83	64	96	125	64	83	55	30	54	1.5	12	2	6
SBE64/98	64	111	147	64	98	55	30	54	1.5	12	2	8
SBE64/128	64	141	192	64	128	55	30	54	1.5	14	4	10
SBE64/158	64	171	237	64	158	55	30	54	1.5	18	4	12
SBE70/95	70	108	143	70	95	55	30	54	1.5	12	2	8
SBE70/125	70	138	188	70	125	55	30	54	1.5	14	2	10
SBE70/155	70	168	233	70	155	55	30	54	1.5	18	4	12
SBE73/154	73	166	231	73	153.5	55	30	54	1.5	18	4	12
SBE76/122	76	135	183	76	122	55	30	54	1.5	14	2	10
SBE76/152	76	165	228	76	152	55	30	54	1.5	18	4	12
SBE80/120	80	133	180	80	120	55	30	54	1.5	14	2	10
SBE80/150	80	163	225	80	150	55	30	54	1.5	18	4	12
SBE90/145	90	158	218	90	145	55	30	54	1.5	18	4	12
SBE100/140	100	153	210	100	140	55	30	54	1.5	18	4	12

Pour la charpente industrialisée :

Pour le SBE38/96 : compte tenu de la géométrie de l’élément porté, l’entrée de celui-ci peut faire une hauteur de 97mm et non 106mm comme précisé dans le tableau.
Le DTU31.3 P3 B.6.1 permet de ne pas respecter la règle des 2/3 dans le cas où une Mise en œuvre adaptée est employée et justifiée.

Valeurs caractéristiques - Solive sur poutre - Clouage total

Références	Valeurs caractéristiques - Bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Bois C24 [kN]
	Porteur	Porté	R1.k		R2.k		R3.k		R4.k
	Qté	Qté	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
SBE32/99	12	6	10.2	-	3.9	-	4.7	-	4.9	-
SBE32/114	12	8	11.9	-	4.2	-	5.5	-	4.9	-
SBE38/96	12	6	9.8	-	4.5	-	4.7	-	4.9	-
SBE38/111	12	8	11.5	-	4.9	-	5.5	-	4.9	-
SBE38/141	14	10	16	-	5.7	-	6.6	-	6.1	-
SBE38/171	18	12	22.4	-	6.4	-	7.5	-	7.3	-
SBE40/110	12	8	11.4	-	5.2	-	5.5	-	4.9	-
SBE40/140	14	10	15.9	-	6	-	6.6	-	6.1	-
SBE45/93	12	6	9.2	-	5.2	-	4.7	-	4.9	-
SBE45/108	12	8	11	-	5.7	-	5.5	-	4.9	-
SBE45/138	14	10	15.6	-	6.7	-	6.6	-	6.1	-
SBE45/168	18	12	22	-	7.5	-	7.5	-	7.3	-
SBE48/91	12	8	8.9	-	5.5	-	4.7	-	4.9	-
SBE48/106	12	8	10.8	-	6.1	-	5.5	-	4.9	-
SBE48/136	14	10	15.5	-	7.1	-	6.6	-	6.1	-
SBE48/166	18	12	21.8	-	7.9	-	7.5	-	7.3	-
SBE51/90	12	8	8.7	13.3	5.8	5.8	4.7	6.8	4.9	7.8
SBE51/105	12	8	10.6	15.9	6.4	6.4	5.5	7.9	4.9	7.8
SBE51/135	14	10	15.3	22.3	7.4	7.4	6.6	9.6	6.1	9.8
SBE51/165	18	12	21.6	31	8.4	8.4	7.5	11	7.3	11.7
SBE60/85	12	6	7.9	12.2	6.6	6.6	4.7	6.8	4.9	7.8
SBE60/100	12	8	9.9	15	7.3	7.3	5.5	7.9	4.9	7.8
SBE60/130	14	10	14.7	21.6	8.6	8.6	6.6	9.6	6.1	9.8
SBE60/160	18	12	21	30.4	9.7	9.7	7.5	11	7.3	11.7
SBE64/83	12	6	7.6	11.7	6.9	6.9	4.7	6.8	4.9	7.8
SBE64/98	12	8	9.6	14.6	7.7	7.7	5.5	7.9	4.9	7.8
SBE64/128	14	10	14.4	21.3	9.1	9.1	6.6	9.6	6.1	9.8
SBE64/158	18	12	20.8	30.1	10.3	10.3	7.5	11	7.3	11.7
SBE70/95	12	8	9.1	14	8.2	8.2	5.5	7.9	4.9	7.8
SBE70/125	14	10	14	20.8	9.8	9.8	6.6	9.6	6.1	9.8
SBE70/155	18	12	20.4	29.6	11.1	11.1	7.5	11	7.3	11.7
SBE73/154	18	12	20.2	29.3	11.5	11.5	7.5	11	7.3	11.7
SBE76/122	14	10	13.6	20.2	10.5	10.5	6.6	9.6	6.1	9.8
SBE76/152	18	12	20	29.1	11.9	11.9	7.5	11	7.3	11.7
SBE80/120	14	10	13.3	19.8	10.5	10.9	6.6	9.6	6.1	9.8
SBE80/150	18	12	19.6	28.7	12.5	12.5	7.5	11	7.3	11.7
SBE90/145	18	12	18.9	27.8	13.7	13.7	7.5	11	7.3	11.7
SBE100/140	18	12	18.1	26.8	15	15	7.5	11	7.3	11.7

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Références	Valeurs Caracteristiques - Bois sur bois - Clouage partiel
	Fixations		Valeurs caractéristiques - Bois C24 [kN]
	Porteur	Porté	R1.k		R2.k		R3.k		R4.k
	Qté	Qté	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
SBE32/99	8	4	7.2	-	3.9	-	1.9	-	4.9	-
SBE32/114	8	4	8.5	-	4.2	-	2.1	-	4.9	-
SBE38/96	8	4	6.9	-	4.5	-	1.9	-	4.9	-
SBE38/111	8	4	8.3	-	4.9	-	2.1	-	4.9	-
SBE38/141	10	6	11.5	-	5.7	-	2.5	-	6.1	-
SBE38/171	12	6	13.4	-	6.4	-	2.9	-	7.3	-
SBE40/110	8	4	8.2	-	5.2	-	2.1	-	4.9	-
SBE40/140	10	6	11.5	-	6	-	2.5	-	6.1	-
SBE45/93	8	4	6.5	-	5.2	-	1.9	-	4.9	-
SBE45/108	8	4	7.9	-	5.7	-	2.1	-	4.9	-
SBE45/138	10	6	11.2	-	6.7	-	2.5	-	6.1	-
SBE45/168	12	6	13.4	-	7.5	-	2.9	-	7.3	-
SBE48/91	8	4	6.3	-	5.5	-	1.9	-	4.9	-
SBE48/106	8	4	7.8	-	5.7	-	2.1	-	4.9	-
SBE48/136	10	6	11.1	-	7.1	-	2.5	-	6.1	-
SBE48/166	12	6	13.4	-	7.9	-	2.9	-	7.3	-
SBE51/90	8	4	6.2	9.4	5.7	5.8	1.9	2.6	4.9	7.5
SBE51/105	8	4	7.7	11.4	5.7	6.4	2.1	2.7	4.9	7.5
SBE51/135	10	6	11	16	7.4	7.4	2.5	3.3	6.1	9.8
SBE51/165	12	6	13.4	17.7	8.4	8.4	2.9	3.8	7.3	11.3
SBE60/85	8	4	5.6	8.6	5.7	6.6	1.9	2.6	4.9	7.5
SBE60/100	8	4	7.2	10.8	5.7	7.3	2.1	2.7	4.9	7.5
SBE60/130	10	6	10.6	15.5	8.1	8.6	2.5	3.3	6.1	9.8
SBE60/160	12	6	13.4	17.7	9.7	9.7	2.9	3.8	7.3	11.3
SBE64/83	8	4	5.4	8.3	5.7	6.9	1.9	2.6	4.9	7.5
SBE64/98	8	4	7	10.6	5.7	7.7	2.1	2.7	4.9	7.5
SBE64/128	10	6	10.4	15.3	8.1	9.1	2.5	3.3	6.1	9.8
SBE64/158	12	6	13.4	17.7	10.1	10.3	2.9	3.8	7.3	11.3
SBE70/95	8	4	6.7	10.1	5.7	8.2	2.1	2.7	4.9	7.5
SBE70/125	10	6	10.1	14.9	8.1	9.8	2.5	3.3	6.1	9.8
SBE70/155	12	6	13.4	17.7	10.1	11.1	2.9	3.8	7.3	11.3
SBE73/154	12	6	13.4	17.7	10.1	11.5	2.9	3.8	7.3	11.3
SBE76/122	10	6	9.8	14.5	8.1	10.5	2.5	3.3	6.1	9.8
SBE76/152	12	6	13.4	17.7	10.1	11.9	2.9	3.8	7.3	11.3
SBE80/120	10	6	9.5	14.2	8.1	10.9	2.5	3.3	6.1	9.8
SBE80/150	12	6	13.4	17.7	10.1	12.5	2.9	3.8	7.3	11.3
SBE90/145	12	6	13	17.7	10.1	13.3	2.9	3.8	7.3	11.3
SBE100/140	12	6	12.5	17.7	10.1	13.3	2.9	3.8	7.3	11.3

Valeurs Caractéristiques - Bois sur béton ou acier

Références	Valeurs caractéristiques - Bois sur béton ou acier
	Fixations			Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté	R1.k		R2.k		R3.k		R4.k
SBE32/99	2	Ø10*	6	13.4	-	3.9	-	5.6	-	5
SBE32/114	2	Ø10*	8	14.2	-	4.2	-	7.1	-	5
SBE38/96	2	Ø10*	6	13.4	-	4.5	-	6.7	-	5
SBE38/111	2	Ø10*	8	14.2	-	4.9	-	8.4	-	5
SBE38/141	2	Ø10*	10	14.2	-	5.7	-	7.9	-	5
SBE38/171	4	Ø10*	12	22.7	-	6.4	-	12.6	-	10
SBE40/110	2	Ø10*	8	14.2	-	5.2	-	8.9	-	5
SBE40/140	2	Ø10*	10	14.2	-	6	-	8.3	-	5
SBE45/93	2	Ø10*	6	13.4	-	5.2	-	7.9	-	5
SBE45/108	2	Ø10*	8	14.2	-	5.7	-	10	-	5
SBE45/138	2	Ø10*	10	14.2	-	6.7	-	9.4	-	5
SBE45/168	4	Ø10*	12	22.7	-	7.5	-	12.6	-	10
SBE48/91	2	Ø10*	6	13.4	-	5.5	-	8.4	-	5
SBE48/106	2	Ø10*	8	14.2	-	6.1	-	10.7	-	5
SBE48/136	2	Ø10*	10	14.2	-	7.1	-	10	-	5
SBE48/166	4	Ø10*	12	22.7	-	7.9	-	12.6	-	10
SBE51/90	2	Ø10*	6	13.4	14.2	5.8	5.8	8.9	11.8	5
SBE51/105	2	Ø10*	8	14.2	14.2	6.4	6.4	11.2	15	5
SBE51/135	2	Ø10*	10	14.2	14.2	7.4	7.4	10.6	14.1	5
SBE51/165	4	Ø10*	12	22.7	22.7	8.4	8.4	12.6	14.8	10
SBE60/85	2	Ø10*	6	13.4	14.2	6.6	6.6	10.5	13.9	5
SBE60/100	2	Ø10*	8	14.2	14.2	7.3	7.3	13.4	17.7	5
SBE60/130	2	Ø10*	10	14.2	14.2	8.6	8.6	12.5	16.6	5
SBE60/160	4	Ø10*	12	22.7	22.7	9.7	9.7	11	13.2	10
SBE64/83	2	Ø10*	6	13.4	14.2	6.9	6.9	11.2	14.9	5
SBE64/98	2	Ø10*	8	14.2	14.2	7.7	7.7	14.3	18.9	5
SBE64/128	4	Ø10*	10	14.2	14.2	9.1	9.1	13.4	12.8	5
SBE64/158	4	Ø10*	12	22.7	22.7	10.3	10.3	12.6	14.8	10
SBE70/95	2	Ø10*	8	14.2	14.2	8.2	8.2	15.6	13.2	5
SBE70/125	2	Ø10*	10	14.2	14.2	9.8	9.8	14.6	13.8	5
SBE70/155	4	Ø10*	12	22.7	22.7	11.1	11.1	12.6	14.8	10
SBE73/154	4	Ø10*	12	22.7	22.7	11.5	11.5	12.6	14.8	10
SBE76/122	2	Ø10*	10	14.2	14.2	10.5	10.5	15.9	14.4	5
SBE76/152	4	Ø10*	12	22.7	22.7	11.9	11.9	12.6	14.8	10
SBE80/120	2	Ø10*	10	14.2	14.2	10.9	10.9	11.9	14.7	5
SBE80/150	4	Ø10*	12	22.7	22.7	12.5	12.5	12.6	14.8	10
SBE90/145	4	Ø10*	12	22.7	22.7	13.7	13.7	12.6	14.8	10
SBE100/140	4	Ø10*	12	22.7	22.7	15	15	12.6	14.8	10

* Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement.

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans le porteur. Les valeurs dépendent du type de fixations utilisé.

Valeurs Caractéristiques - Connexion bois sur bois - avec vis connecteur SSH

Références	Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1.k		R2.k		R3.k		R4.k
	Qté	Type	Qté	Type	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
SBE32/99	2	SSH10.0x40	6	CNA*	6.5	-	6.7	-	1.5	-	5	-
SBE32/114	2	SSH10.0x40	8	CNA*	7.2	-	7.2	-	1.2	-	5	-
SBE38/96	2	SSH10.0x40	6	CNA*	6.5	-	6.7	-	1.5	-	5	-
SBE38/111	2	SSH10.0x40	8	CNA*	7.2	-	7.2	-	1.2	-	5	-
SBE38/141	2	SSH10.0x40	10	CNA*	6.7	-	6.7	-	1.2	-	5	-
SBE38/171	4	SSH10.0x40	12	CNA*	12.8	-	12.8	-	1.8	-	10	-
SBE40/110	2	SSH10.0x40	8	CNA*	7.2	-	7.2	-	1.2	-	5	-
SBE40/140	2	SSH10.0x40	10	CNA*	6.7	-	6.7	-	1.2	-	5	-
SBE45/93	2	SSH10.0x40	6	CNA*	6.5	-	6.7	-	1.5	-	5	-
SBE45/108	2	SSH10.0x40	8	CNA*	7.2	-	7.2	-	1.2	-	5	-
SBE45/138	2	SSH10.0x40	10	CNA*	6.7	-	6.7	-	1.2	-	5	-
SBE45/168	4	SSH10.0x40	12	CNA*	12.8	-	12.8	-	1.8	-	10	-
SBE48/91	2	SSH10.0x40	6	CNA*	6.5	-	6.7	-	1.5	-	5	-
SBE48/106	2	SSH10.0x40	8	CNA*	7.2	-	7.2	-	1.2	-	5	-
SBE48/136	2	SSH10.0x40	10	CNA*	6.7	-	6.7	-	1.2	-	5	-
SBE48/166	4	SSH10.0x40	12	CNA*	12.8	-	12.8	-	1.8	-	10	-
SBE51/90	2	SSH10.0x40	6	CNA*	6.5	7.1	6.7	7.1	1.5	2.1	5	5
SBE51/105	2	SSH10.0x40	8	CNA*	7.2	7.2	7.2	7.2	1.2	1.8	5	5
SBE51/135	2	SSH10.0x40	10	CNA*	6.7	6.7	6.7	6.7	1.2	1.5	5	5
SBE51/165	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE60/85	2	SSH10.0x40	6	CNA*	6.5	7.1	6.7	7.1	1.5	2.1	5	5
SBE60/100	2	SSH10.0x40	8	CNA*	7.2	7.2	7.2	7.2	1.2	1.8	5	5
SBE60/130	2	SSH10.0x40	10	CNA*	6.7	6.7	6.7	6.7	1.2	1.5	5	5
SBE60/160	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE64/83	2	SSH10.0x40	6	CNA*	6.5	7.1	6.7	7.1	1.5	2.1	5	5
SBE64/98	2	SSH10.0x40	8	CNA*	7.2	7.2	7.2	7.2	1.2	1.8	5	5
SBE64/128	4	SSH10.0x40	10	CNA*	6.7	6.7	6.7	6.7	1.2	1.5	5	5
SBE64/158	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE70/95	2	SSH10.0x40	8	CNA*	7.2	7.2	7.2	7.2	1.2	1.8	5	5
SBE70/125	2	SSH10.0x40	10	CNA*	6.7	6.7	6.7	6.7	1.2	1.5	5	5
SBE70/155	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE73/154	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE76/122	2	SSH10.0x40	10	CNA*	6.7	6.7	6.7	6.7	1.2	1.5	5	5
SBE76/152	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE80/120	2	SSH10.0x40	10	CNA*	6.7	6.7	6.7	6.7	1.2	1.5	5	5
SBE80/150	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE90/145	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10
SBE100/140	4	SSH10.0x40	12	CNA*	12.8	12.8	12.8	12.8	1.8	2.4	10	10

La tension transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.

Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

Vis	Distance min de rive chargée a2.t	Distance min de rive non chargée a2.c
SSH10.0	50	40
SSH12.0	80	40

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.

L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø10x40 est de 38 mm.

Sabots à ailes extérieures, gamme SBE ECONOMIQUE (épaisseur 1,5mm, profondeur 55mm) - Réf. SBE40/140_35

Sabots à ailes extérieures, gamme SBE ECONOMIQUE

Caractéristiques des sabots à ailes extérieures SBE :

SIMPSON Strong-Tie

Mise en œuvre selon le support

Mise en œuvre : Installation

Vidéo de sabot à ailes extérieures

Applications des sabots de charpente à ailes extérieures SBE Économique :

Avantages :

Vidéo de sabot à ailes extérieures

Applications des sabots de charpente à ailes extérieures SBE Économique :

Avantages :

Avec ce produit, nous vous conseillons aussi :

Pointe crantée 4,0x50mm - boite de 250 pointes - Réf. CNA4.0X50
Simpson Strong-Tie
16€⁷⁴
HT / Boite de 250 pointes
(20.09 € TTC)

Pointe crantée 4,0x35mm - boite de 250 pointes - Réf. CNA4.0X35
Simpson Strong-Tie
12€⁷³
HT / Boite de 250 pointes
(15.28 € TTC)

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X40
SIMPSON Strong-Tie
35€³⁴
HT / boîte de 250 vis
(42.41 € TTC)

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X35
SIMPSON Strong-Tie
31€⁵⁶
HT / boîte de 250 vis
(37.87 € TTC)

Vis connecteurs acier sur bois, SSH10.0X40 - Réf. 75149
SIMPSON Strong-Tie
21€⁰⁰
HT / boîte de 50 vis
(25.20 € TTC)

Vis connecteurs acier sur bois, SSH10.0X50 - Réf. 75150
SIMPSON Strong-Tie
22€⁸²
HT / Boîte de 50 vis
(27.38 € TTC)

Vis connecteurs acier sur bois, SSH10.0X60 - Réf. 75151
SIMPSON Strong-Tie
24€¹⁵
HT / Boîte de 50 vis
(28.98 € TTC)

Vis connecteurs acier sur bois, SSH10.0X80 - Réf. 75152
SIMPSON Strong-Tie
30€⁰¹
HT / Boîte de 50 vis
(36.01 € TTC)

Goujon d’ancrage FM 753 EVO M10X78/5 - une pièce
SIMPSON Strong-Tie
0€⁷⁸
HT / Goujon
(0.94 € TTC)

Résine béton charges lourdes avec témoin de pose - Gris - cdt. 300ml - Réf. ATHP300PLUSG-FR
SIMPSON Strong-Tie
23€¹³
HT / cartouche de 300ml
(27.76 € TTC)

Tige filetée LMAS - Acier électrozingué classe 5.8 - Réf. LMAS1012080025
SIMPSON Strong-Tie
1€⁴¹
HT / Tige filetée
(1.69 € TTC)

Sabots à ailes extérieures, gamme SBE ECONOMIQUE

Caractéristiques des sabots à ailes extérieures SBE :

SIMPSON Strong-Tie

Mise en œuvre selon le support

Mise en œuvre : Installation

Vidéo de sabot à ailes extérieures

Applications des sabots de charpente à ailes extérieures SBE Économique :

Avantages :

Vidéo de sabot à ailes extérieures

Applications des sabots de charpente à ailes extérieures SBE Économique :

Avantages :

Avec ce produit, nous vous conseillons aussi :

Pointe crantée 4,0x50mm - boite de 250 pointes - Réf. CNA4.0X50Simpson Strong-Tie 16€74 HT / Boite de 250 pointes (20.09 € TTC)

Pointe crantée 4,0x35mm - boite de 250 pointes - Réf. CNA4.0X35Simpson Strong-Tie 12€73 HT / Boite de 250 pointes (15.28 € TTC)

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X40SIMPSON Strong-Tie 35€34 HT / boîte de 250 vis (42.41 € TTC)

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X35SIMPSON Strong-Tie 31€56 HT / boîte de 250 vis (37.87 € TTC)

Vis connecteurs acier sur bois, SSH10.0X40 - Réf. 75149SIMPSON Strong-Tie 21€00 HT / boîte de 50 vis (25.20 € TTC)

Vis connecteurs acier sur bois, SSH10.0X50 - Réf. 75150SIMPSON Strong-Tie 22€82 HT / Boîte de 50 vis (27.38 € TTC)

Vis connecteurs acier sur bois, SSH10.0X60 - Réf. 75151SIMPSON Strong-Tie 24€15 HT / Boîte de 50 vis (28.98 € TTC)

Vis connecteurs acier sur bois, SSH10.0X80 - Réf. 75152SIMPSON Strong-Tie 30€01 HT / Boîte de 50 vis (36.01 € TTC)

Goujon d’ancrage FM 753 EVO M10X78/5 - une pièceSIMPSON Strong-Tie 0€78 HT / Goujon (0.94 € TTC)

Résine béton charges lourdes avec témoin de pose - Gris - cdt. 300ml - Réf. ATHP300PLUSG-FRSIMPSON Strong-Tie 23€13 HT / cartouche de 300ml (27.76 € TTC)

Tige filetée LMAS - Acier électrozingué classe 5.8 - Réf. LMAS1012080025SIMPSON Strong-Tie 1€41 HT / Tige filetée (1.69 € TTC)

Pointe crantée 4,0x50mm - boite de 250 pointes - Réf. CNA4.0X50
Simpson Strong-Tie
16€⁷⁴
HT / Boite de 250 pointes
(20.09 € TTC)

Pointe crantée 4,0x35mm - boite de 250 pointes - Réf. CNA4.0X35
Simpson Strong-Tie
12€⁷³
HT / Boite de 250 pointes
(15.28 € TTC)

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X40
SIMPSON Strong-Tie
35€³⁴
HT / boîte de 250 vis
(42.41 € TTC)

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X35
SIMPSON Strong-Tie
31€⁵⁶
HT / boîte de 250 vis
(37.87 € TTC)

Vis connecteurs acier sur bois, SSH10.0X40 - Réf. 75149
SIMPSON Strong-Tie
21€⁰⁰
HT / boîte de 50 vis
(25.20 € TTC)

Vis connecteurs acier sur bois, SSH10.0X50 - Réf. 75150
SIMPSON Strong-Tie
22€⁸²
HT / Boîte de 50 vis
(27.38 € TTC)

Vis connecteurs acier sur bois, SSH10.0X60 - Réf. 75151
SIMPSON Strong-Tie
24€¹⁵
HT / Boîte de 50 vis
(28.98 € TTC)

Vis connecteurs acier sur bois, SSH10.0X80 - Réf. 75152
SIMPSON Strong-Tie
30€⁰¹
HT / Boîte de 50 vis
(36.01 € TTC)

Goujon d’ancrage FM 753 EVO M10X78/5 - une pièce
SIMPSON Strong-Tie
0€⁷⁸
HT / Goujon
(0.94 € TTC)

Résine béton charges lourdes avec témoin de pose - Gris - cdt. 300ml - Réf. ATHP300PLUSG-FR
SIMPSON Strong-Tie
23€¹³
HT / cartouche de 300ml
(27.76 € TTC)

Tige filetée LMAS - Acier électrozingué classe 5.8 - Réf. LMAS1012080025
SIMPSON Strong-Tie
1€⁴¹
HT / Tige filetée
(1.69 € TTC)
