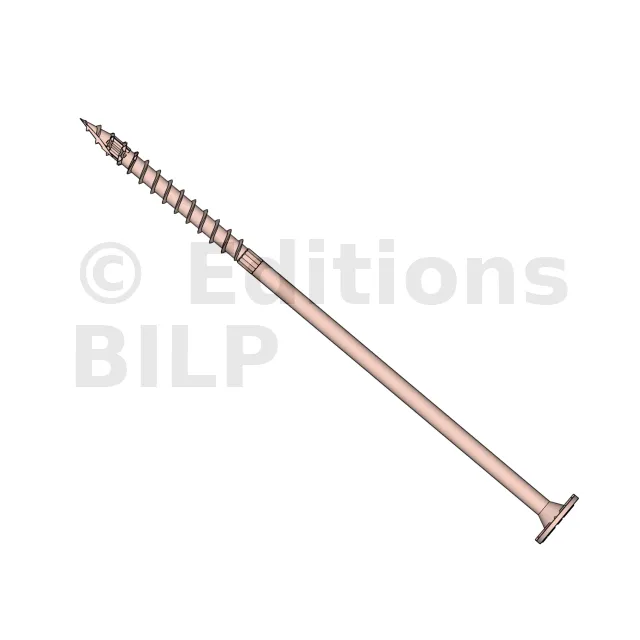

Vis à bois de construction extérieur SDWS- Diamètre 8mm - Réf. SDWS08X100DB
Vis à bois de construction EXTERIEUR SDWS - Diamètre 8mm
La vis à bois de construction SDWS a été spécialement conçue pour l’assemblage d’éléments bois en extérieur grâce à une finition double barrière.
Caractéristiques
Matière
- Acier trempé et revêtement double barrière.
Avantages
- Tête plate : réduit les problèmes de manipulation et d’installation,
- Alésoir : évite la chauffe de la vis lors de l’installation,
- Filetage partiel : serrage optimal des différents plis entre eux,
- Haute performance au cisaillement : autorise un espacement entre vis plus important,
- Pointe SawTooth™ brevetée assure une amorce rapide, réduit le couple d’installation, et permet de se passer de pré-perçage dans la plupart des applications,
- Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts.
Applications
Support
- Bois d’ossature,
- Bois massif.
Domaines d’utilisation
- Fixation d’éléments bois multiples (montants d’ossature, ...).
Données techniques

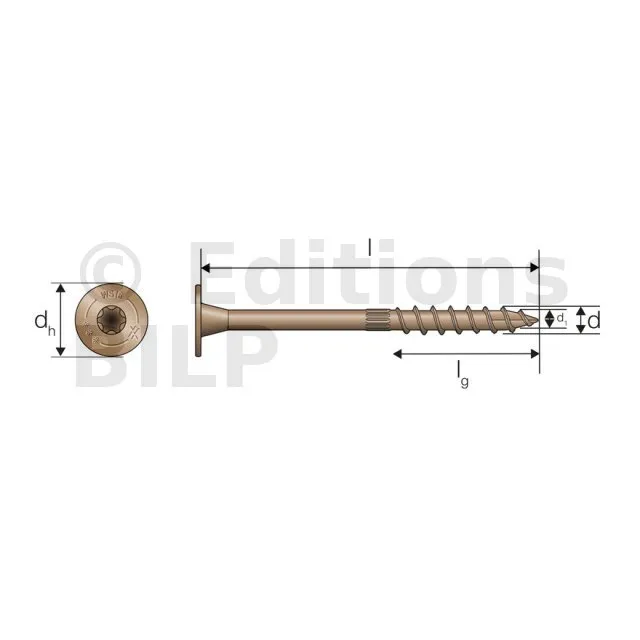

Dimensions
| Références | Dimensions [mm] | |||||
|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Embout | |
| SDWS08X75DB | 8 | 75 | 19.4 | 5.2 | 37 | T-40 |
| SDWS08X100DB | 8 | 100 | 19.4 | 5.2 | 59 | T-40 |
| SDWS08X126DB | 8 | 126 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X151DB | 8 | 151 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X202DB | 8 | 202 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X252DB | 8 | 252 | 19.4 | 5.2 | 69 | T-40 |
Propriétés caractéristiques
| Références | Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm] |
|---|---|---|---|---|---|
| SDWS08X75DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X100DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X126DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X151DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X202DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X252DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

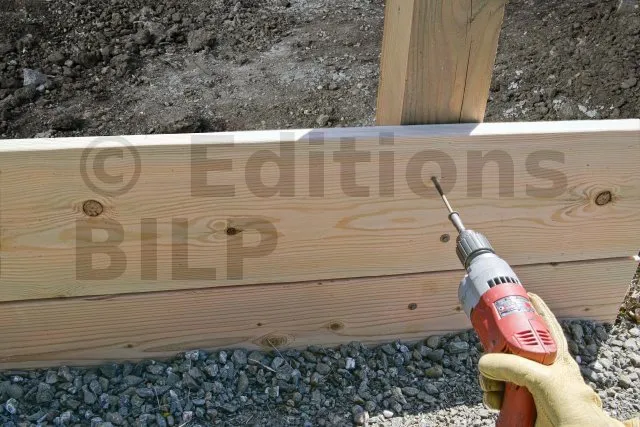

Installation
- Les vis SDWS s’installent facilement avec une visseuse basse vitesse (vitesse inférieure ou égale à 2500 trs/min) et un embout T40 (fourni dans chaque boîte de vis),
- Aucun pré-perçage n’est nécessaire,
- Pour éviter les autres éléments d’assemblages ou les défauts du bois, les vis peuvent être déplacées jusqu’à 75 mm,
- La fixation en quinconce n’est pas obligatoire : performance identique si un seul côté est chargé.

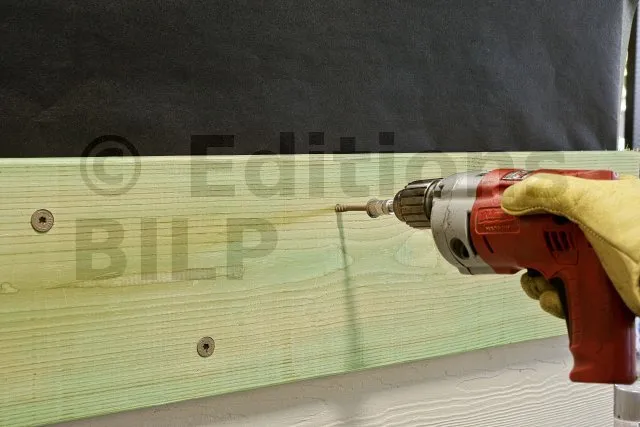

Fixation d’éléments bois en extérieur
Fixation d’éléments bois en extérieur
