Pied de poteau pour muret et bord de dalle - Finition noire - Réf. PPJBM70PB

bientôt DISPO

Expédition estimée dans 10 jours.

25€⁰⁴

HT / Pied de poteau

(30.05 € TTC)

Largeur (A) :
- 71mm
Hauteur (B) :
- 150mm
Conditionnement :
- 1 pièce
Platine :
- Rectangulaire (pour bord de dalle)
Autres choix

Référence
PPJBM70PB
Fabrication
Française
Matériau
Acier S235JR suivant NF EN 10025, primaire électrozinguée suivant ISO 2081
Marque
Simpson Strong-Tie
Largeur (D)
105mm
Largeur (C)
71mm
Largeur (E)
170mm
Épaisseur t1
2mm
Épaisseur t2
2.5mm
Perçage sur le corps
4Ø11
Perçage sur la platine
2Ø14
Finition
NOIRE (Peinture en poudre Polyester Architecture RAL9005)

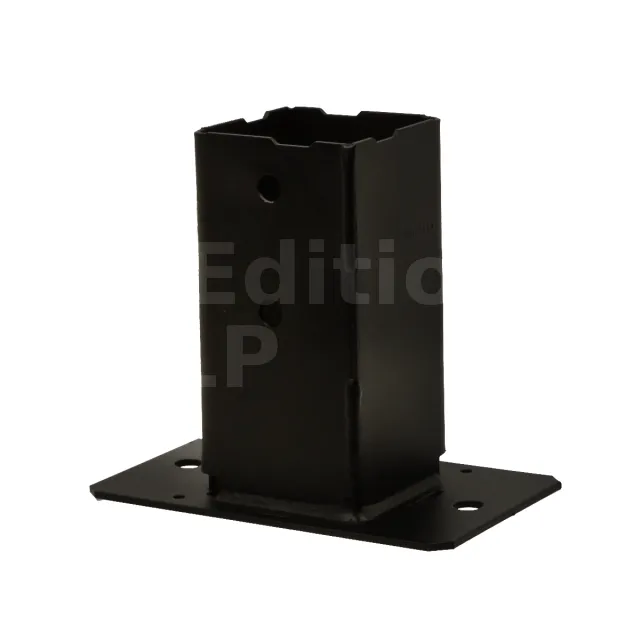

Pied de poteau carré pour muret et bord de dalle - Finition noire

Le pied de poteau carré sur platine PPJBMPB est 100% fabriqué en France. Il est préconisé dans la réalisation de clôtures et structures légères de jardin, sur supports étroits pour des bois de 70 ou 90 mm. Grâce à sa platine rectangulaire et à des perçages centrés, le pied de poteau PPJBMPB est spécialement adapté à une utilisation sur muret ou bord de dalle. Sa finition noire lui confère un résultat discret dans la structure.

Matière

Acier S235JR suivant NF EN 10025,
Primaire électrozinguée suivant ISO 2081,
Finition peinture en poudre Polyester Architecture RAL9005.

Avantages

Finition noire pour un assemblage discret dans la structure,
Double traitement de surface pour une meilleure résistance à la corrosion,
Platine rectangulaire et ancrages centrés pour une fixation facilitée sur support étroit,
Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
Angles de la platine découpés pour plus de sécurité.

Application

Support

Porteur : béton, maçonnerie...
Porté : bois massif, bois lamellé-collé, bois composite...

Domaines d’utilisation

Clôtures de jardin, panneaux, claustras,
Abris de jardin, carports,
Structures légères et ouvrages temporaires de jardin...

Dimensions

Références	Dimensions [mm]							Perçages
	A	B	C	D	E	t1	t2	Partie haute	Platine
								Ø11	Ø14
PPJBM70PB	71	150	71	105	170	2	2.5	4	2
PPJBM90PB	91	150	91	105	170	2	2.5	4	2

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fixations
Poteau :

Platine :
Le choix de l’ancrage doit se faire en fonction de la largeur du support. Le tableau ci-dessous présente les distances minimum aux bords à respecter.

Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25
- Cheville mécanique : goujon BOAX-II M10-92/10 ou WA M10-78/5

Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

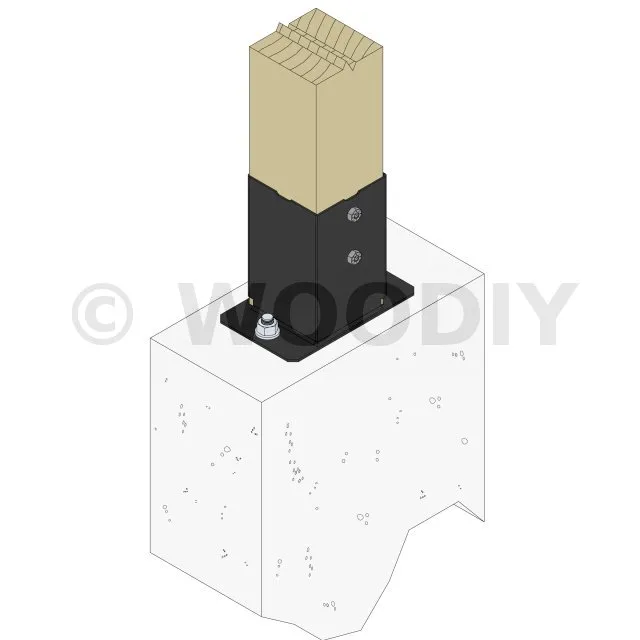

Installation
L’installation sur muret est possible en respectant les distances au bord pour l’ancrage. Pour une installation de clôture, ce pied de poteau peut être installé directement en bord de dalle.

Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.

Distance au bord minimum des ancrages

Références	Distance au bord minimum [mm]
	WA M10	BOAX-II M10	AT-HP + LMAS M10
PPJBM70PB	50	50	50
PPJBM90PB	50	50	50
