Vis bois tête fraisée Impreg+ - TTZNFS6.0X60-200 - Réf. 74504
- Référence74504
- FabricationFrançaise
- MarqueSIMPSON Strong-Tie
- Diamètre de la tête11.6 mm
- Longueur du filet35mm
- Taille d’empreinteT-30

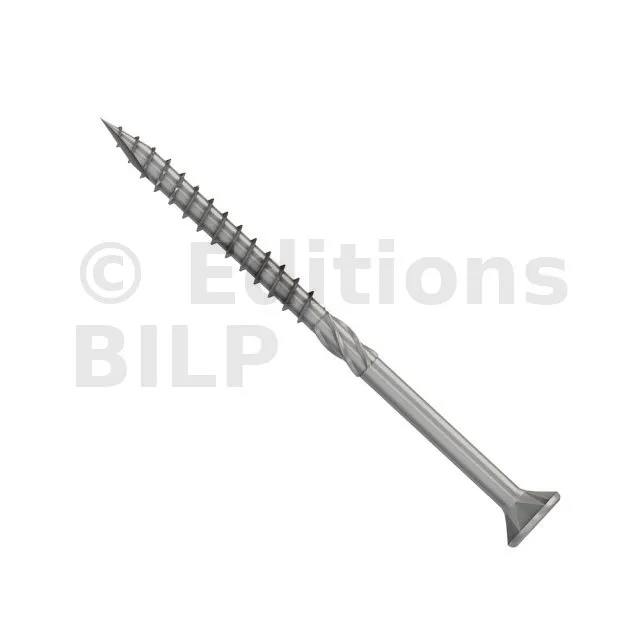

Vis bois tête fraisée - Impreg®+
La vis pour assemblages bois TTZNFS est préconisée pour les assemblages d’ossatures bois en extérieur.
Caractéristiques
Déclarations de performance :FR-DoP-h17/0011 ;
Matière
- Revêtement Impreg®+.
- Epaisseur du revêtement : 8 µm.
Avantages
- Double cône : résistance à la rupture,
- Nervures sous tête : peu d’éclat sur la surface du bois,
- Alésoir : réduit le frottement, facilite la pénétration,
- Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
- Pointe anti-fendage : amorce parfaite même dans les bois durs.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Bois massif, lamellés dérivés du bois pour ossatures,
- Planchers OSB sur poutres en I et solives en bois massif,
- Montants pour pose de systèmes ITE, ...
Données techniques

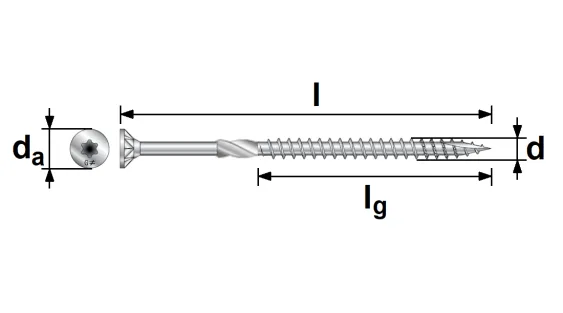

Dimensions
| Références | Code article | Dimensions [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg1 | lg2 | Embout | ||
| TTZNFS5.0X50-200 | 74489 | 5 | 50 | 6.5 | 9.5 | 3.2 | 30 | T-25 |
| TTZNFS5.0X60-200 | 74490 | 5 | 60 | 6.5 | 9.5 | 3.2 | 35 | T-25 |
| TTZNFS5.0X70-100 | 74491 (cdt.100pcs) - 74492 (cdt.750pcs) | 5 | 70 | 6.5 | 9.5 | 3.2 | 40 | T-25 |
| TTZNFS5.0X80-100 | 74493 (cdt.100pcs) - 74494 (cdt.650pcs) | 5 | 80 | 6.5 | 4 | 9.5 | 40 | T-25 |
| TTZNFS5.0X90-100 | 74495 (cdt.100pcs) - 74496 (cdt.400pcs) | 5 | 90 | 6.5 | 3.1 | 9.5 | 45 | T-25 |
| TTZNFS6.0X60-200 | 74504 | 6 | 60 | 6.5 | 11.6 | 3.8 | 35 | T-30 |
| TTZNFS6.0X70-100 | 74505 | 6 | 70 | 6 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X80-100 | 74506 (cdt.100pcs) - 74507 (cdt.450pcs) | 6 | 80 | 6.5 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X90-100 | 74508 (cdt.100pcs) - 74509 (cdt.450pcs) | 6 | 90 | 6.5 | 11.6 | 3.8 | 45 | T-30 |
| TTZNFS6.0X100-100 | 74497 (cdt.100pcs) - 74498 (cdt.300pcs) | 6 | 100 | 6.5 | 11.6 | 3.8 | 60 | T-30 |
| TTZNFS6.0X120-100 | 74499 (cdt.100pcs) - 74500 (cdt.250pcs) | 6 | 120 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X140-100 | 74501 | 6 | 140 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X160-100 | 74502 | 6 | 160 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
Propriétés Caractéristiques
| Références | Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
|---|---|---|---|---|
| TTZNFS5.0 | 7602 | 13.2 | 18.2 | 9.3 |
| TTZNFS6.0 | 12280 | 17.2 | 20.3 | 12.4 |
Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
