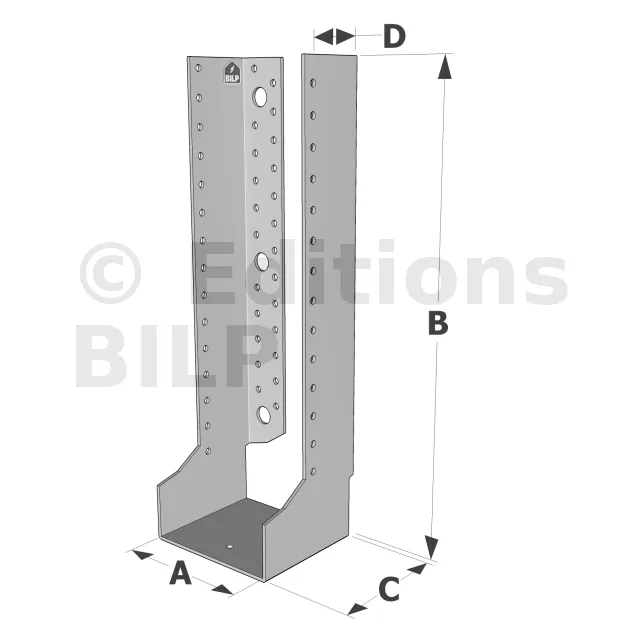

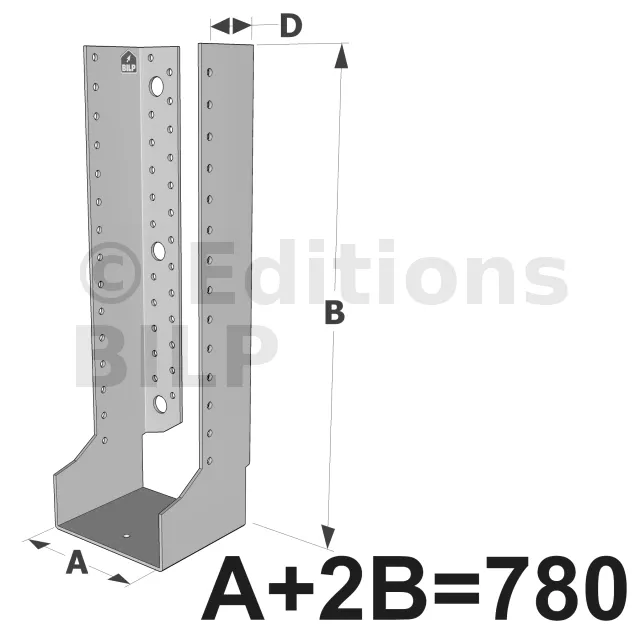

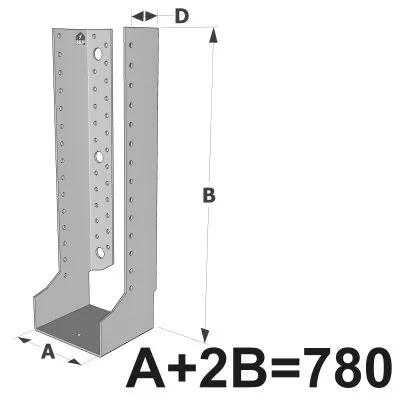

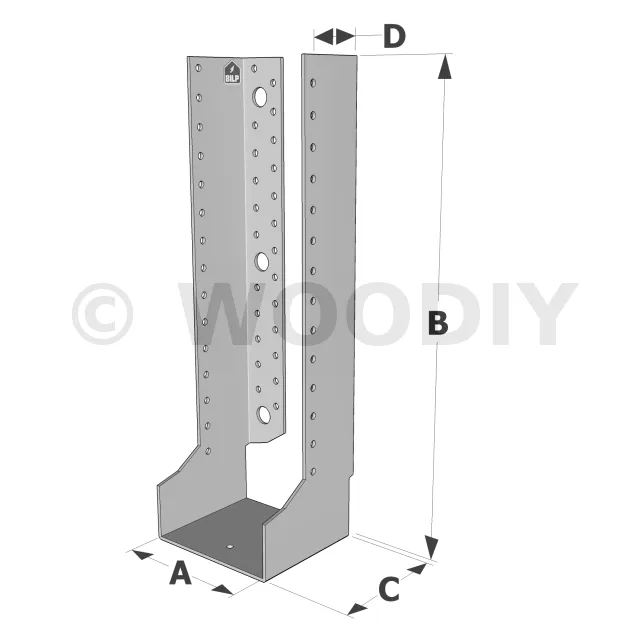

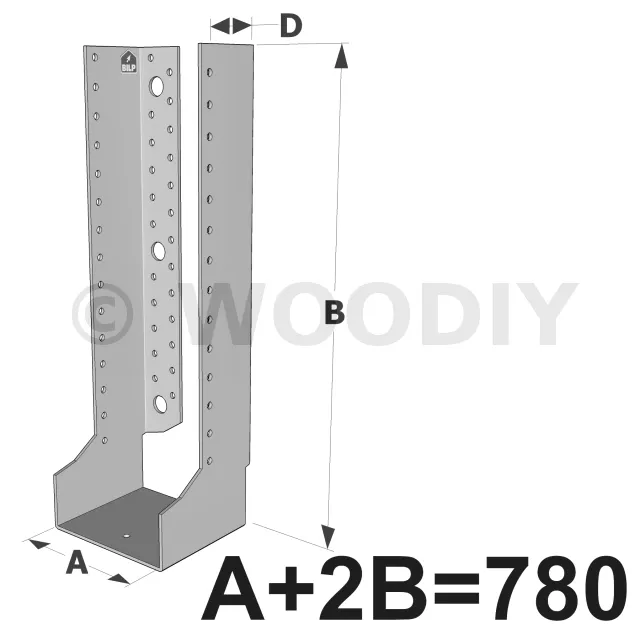

Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (développé 780mm, épaisseur 2.5mm, profondeur 90mm) - Réf. GLI780/2.5X-AL

Mise en œuvre

Fixations

Sur porté :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

Support bois :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support en acier :

• Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..

Clouage total sur bois

Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.

Avantages :

• Fixation et scellement
  L’un des aspects les plus importants des sabots de charpente est leur capacité à assurer une fixation sûre et durable. Les sabots GLI ÉCONOMIQUE sont conçus pour un scellement efficace, garantissant une stabilité maximale des structures. Le perçage des sabots permet une installation précise et rapide, facilitée par l’utilisation d’outils électroportatifs.

• Adaptabilité et réglabilité
  Les sabots de la gamme GLI ÉCONOMIQUE se distinguent par leur caractère réglable, permettant une adaptation facile à différentes configurations de poutres. Que ce soit pour des poutres en bois massif, en matériaux composite ou en métal, ces sabots assurent une fixation solide grâce à leur conception polyvalente.

• Conception et installation
  La conception des sabots GLI ÉCONOMIQUE intègre des ailes intérieures plates, optimisant la surface de contact avec les poutres et assurant une répartition uniforme des charges. Les entraxes de perçage sont soigneusement calculés pour garantir une installation stable et résistante. La technique de fixation par aronde est également compatible avec ces sabots, offrant une solution supplémentaire pour les assemblages complexes.

• Économie : Leur coût réduit par rapport aux autres gammes en fait un choix avantageux sans compromettre la qualité.
• Durabilité : La construction en acier zingué assure une longue durée de vie même dans des environnements exigeants.
• Flexibilité : Grâce à leur conception réglable, ils peuvent être adaptés à une variété de dimensions et de types de poutres.
• Facilité d’installation : Les perçages prévus et l’usage d’outils électroportatifs simplifient et accélèrent le montage.

Applications

• Charpentes de toit : Ces grands sabots sont utilisés pour fixer solidement les poutres et les chevrons, assurant la stabilité de la structure du toit.
• Planchers : Ils sont parfaits pour soutenir les poutres de plancher, garantissant une répartition homogène des charges.
• Structures en bois : Ces grands sabots conviennent aux assemblages de bois massif ou composite, parfaits pour les pergolas, les abris de jardin et autres constructions extérieures.
• Renforcement de structures existantes : Ils sont utilisés pour ajouter de la robustesse aux constructions anciennes nécessitant des améliorations structurelles.
