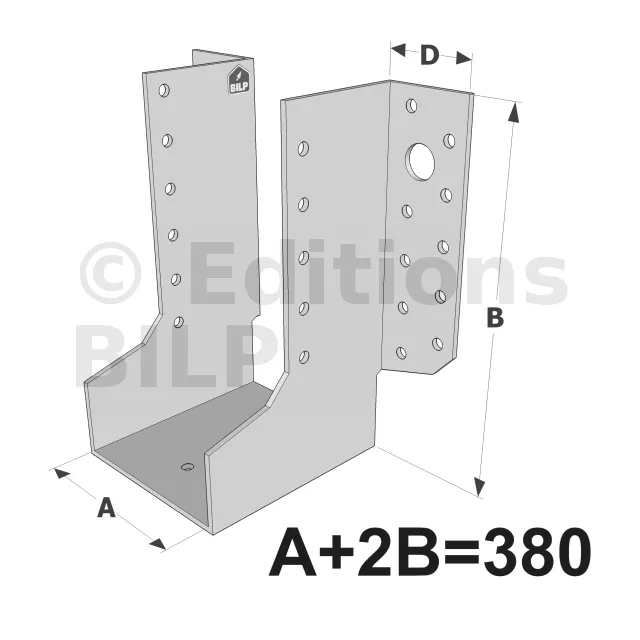

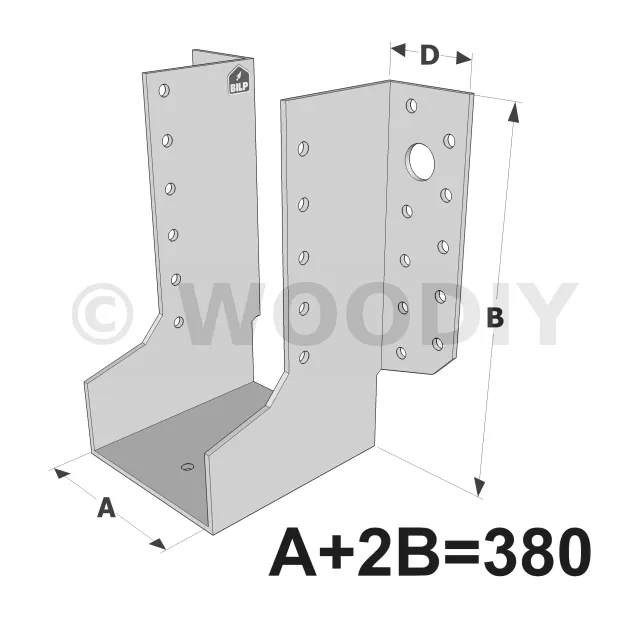

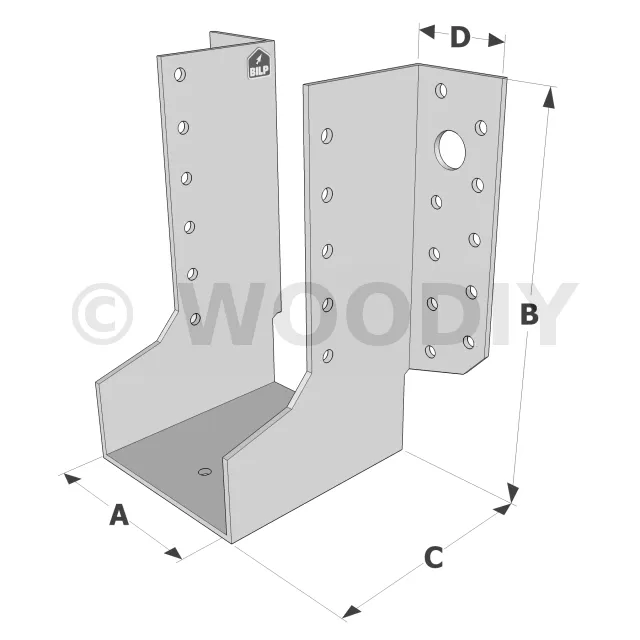

Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE (développé 380mm, épaisseur 2.5mm, profondeur 90mm) - Réf. GLE380/2.5X

Mise en œuvre

Fixations

Sur porté :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.

Sur porteur :

Support bois :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.

Support acier :

• Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Support béton :

• Cheville mécanique : goujon WA M12-104/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

Support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Clouage total sur bois.

Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.

Clouage partiel sur bois.

Ce type de clouage ne permet pas d’obtenir la pleine capacité du sabot. Il répond à une mise en oeuvre précise et permet un gain de temps sur chantier.

Fixation sur support rigide.

Avantages :

• Adaptabilité : Les grands sabots à ailes extérieures peuvent être utilisés dans divers types de charpentes, qu’il s’agisse de bois ou de béton, offrant une grande flexibilité dans la conception des structures.
• Résistance au feu : Fabriqués en acier galvanisé, ces sabots offrent une résistance au feu accrue, contribuant ainsi à la sécurité globale de la structure.
• Assemblage et flexion : Les pannes intermédiaires assemblées à l’aide de ces sabots bénéficient d’une répartition homogène des charges, réduisant les points de flexion et augmentant la durabilité de la charpente.
• Structure apparente : Les grands sabots GLE ÉCONOMIQUE, avec leurs ailes extérieures, peuvent également être utilisés dans des structures apparentes, ajoutant une touche esthétique tout en garantissant une robustesse sans faille.

Applications

• Les grands sabots à ailes extérieures de la gamme GLE Économique offrent une solution fiable et économique pour l’assemblage et le renforcement de diverses structures en bois massif, en bois composite et en bois lamellé-collé.
• Ils sont parfaits pour les fermes triangulées, les profilés, ainsi que pour les applications mixtes avec acier et béton.
• Ces sabots sont parfaitement adaptés aux solives, pannes, lisses et aux montants de bardage.
• Leur utilisation est également recommandée pour les butées de chevron et le renforcement d’assemblages existants.

L’installation des sabots de charpente de la gamme GLE Économique est simple et rapide, grâce à des trous pré-percés permettant une fixation efficace. Ils sont particulièrement adaptés aux charpentes nécessitant une répartition uniforme des charges et une grande résistance aux efforts mécaniques.
