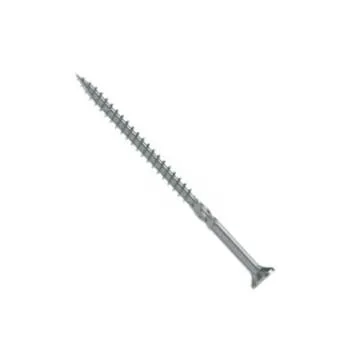

Vis bois tête fraisée SIMPSON TTUFS, pour l’INTERIEUR
La vis bois polyvalente à tête fraisée TTUFS est préconisée pour les assemblages bois en intérieur.
Caractéristiques
Déclarations de performance : FR-DoP-h17/0010
Matière
- Acier électrozingué blanc
Avantages
- Double cône : meilleure résistance à la rupture,
- Nervures sous tête : peu d’éclat sur la surface du bois,
- Alésoir : réduit le frottement, facilite la pénétration,
- Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
- Pointe anti-fendage : amorce parfaite même dans les bois durs.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Bois massif, lamellés dérivés du bois pour ossatures,
- Planchers OSB sur poutres en I et solives en bois massif,
- Montants pour pose de systèmes ITE...
Données techniques
Dimensions
| Références | Code article | Dimensions[mm] | |||||
|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg | Embout | ||
| TTUFS3.0X16 | 74413 | 3 | 16 | 6 | 2 | 11 | T-10 |
| TTUFS3.0X20 | 74415 | 3 | 20 | 6 | 2 | 15 | T-10 |
| TTUFS3.0X25 | 74416 | 3 | 25 | 6 | 2 | 20 | T-10 |
| TTUFS3.0X30 | 74417 | 3 | 30 | 6 | 2 | 25 | T-10 |
| TTUFS3.5X16 | 74418 | 3.5 | 16 | 7 | 2.2 | 11 | T-15 |
| TTUFS3.5X20 | 74419 | 3.5 | 20 | 7 | 2.2 | 15 | T-15 |
| TTUFS3.5X25 | 74420 | 3.5 | 25 | 7 | 2.2 | 20 | T-15 |
| TTUFS3.5X30 | 74421 | 3.5 | 30 | 7 | 2.2 | 25 | T-15 |
| TTUFS3.5X35 | 74422 | 3.5 | 35 | 7 | 2.2 | 30 | T-15 |
| TTUFS3.5X40 | 74423 | 3.5 | 40 | 7 | 2.2 | 35 | T-15 |
| TTUFS4.0X20 | 74425 | 4 | 20 | 8 | 2.5 | 15 | T-20 |
| TTUFS4.0X25 | 74426 | 4 | 25 | 8 | 2.5 | 20 | T-20 |
| TTUFS4.0X30 | 74427 | 4 | 30 | 8 | 2.5 | 25 | T-20 |
| TTUFS4.0X35 | 74428 | 4 | 35 | 8 | 2.5 | 30 | T-20 |
| TTUFS4.0X40 | 74429 | 4 | 40 | 8 | 2.5 | 35 | T-20 |
| TTUFS4.0X45 | 74430 | 4 | 45 | 8 | 2.5 | 29 | T-20 |
| TTUFS4.0X50 | 74431 | 4 | 50 | 8 | 2.5 | 30 | T-20 |
| TTUFS4.5X30 | 74435 | 4.5 | 30 | 8.4 | 2.8 | 25 | T-20 |
| TTUFS4.5X35 | 74436 | 4.5 | 35 | 8.4 | 2.8 | 30 | T-20 |
| TTUFS4.5X40 | 74437 | 4.5 | 40 | 8.4 | 2.8 | 35 | T-20 |
| TTUFS4.5X45 | 74438 | 4.5 | 45 | 8.4 | 2.8 | 29 | T-20 |
| TTUFS4.5X50 | 74439 | 4.5 | 50 | 8.4 | 2.8 | 30 | T-20 |
| TTUFS4.5X60 | 74440 | 4.5 | 60 | 8.4 | 2.8 | 35 | T-20 |
| TTUFS4.5X70 | 74441 | 4.5 | 70 | 8.4 | 2.8 | 40 | T-20 |
| TTUFS5.0X30 | 74373 | 5 | 30 | 9.5 | 3.2 | 25 | T-25 |
| TTUFS5.0X40 | 74374 | 5 | 40 | 9.5 | 3.2 | 35 | T-25 |
| TTUFS5.0X50 | 74375 | 5 | 50 | 9.5 | 3.2 | 30 | T-25 |
| TTUFS5.0X60 | 74376 | 5 | 60 | 9.5 | 3.2 | 35 | T-25 |
| TTUFS5.0X70 | 74377 | 5 | 70 | 9.5 | 3.2 | 40 | T-25 |
| TTUFS5.0X80 | 74378 | 5 | 80 | 9.5 | 3.2 | 40 | T-25 |
| TTUFS5.0X90 | 74379 - 75500 | 5 | 90 | 9.5 | 3.2 | 45 | T-25 |
| TTUFS6.0X50 | 74457 | 6 | 50 | 11.6 | 3.8 | 30 | T-30 |
| TTUFS6.0X60 | 74458 | 6 | 60 | 11.6 | 3.8 | 35 | T-30 |
| TTUFS6.0X70 | 74459 | 6 | 70 | 11.6 | 3.8 | 40 | T-30 |
| TTUFS6.0X80 | 74460 | 6 | 80 | 11.6 | 3.8 | 40 | T-30 |
| TTUFS6.0X90 | 74461 | 6 | 90 | 11.6 | 3.8 | 45 | T-30 |
| TTUFS6.0X100 | 74380 | 6 | 100 | 11.6 | 3.8 | 60 | T-30 |
| TTUFS6.0X120 | 74451 | 6 | 120 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X140 | 74452 | 6 | 140 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X160 | 74453 | 6 | 160 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X180 | 74454 | 6 | 180 | 11.6 | 3.8 | 70 | T-30 |
Les modèles de diamètres 3.0, 3.5 et 4.0 ne sont pas marqués CE
Propriétés Caractéristiques
| Références | Moment d’écoulement plastique caractéristique [Nmm] | Paramètre de résistancecaractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
|---|---|---|---|---|
| TTUFS4.5 | 5452 | 19.2 | 16.8 | 7.6 |
| TTUFS5.0 | 7602 | 13.2 | 18.2 | 9.3 |
| TTUFS6.0 | 12281 | 17.2 | 20.3 | 12.4 |
Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
