Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. AG40312-R_5
- RéférenceAG40312-R_5
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
- Perçages Aile BVis ou pointes : 10 Ø5 ; Boulons : 1 Ø 8,5 - 2 Ø 11
- Perçages Aile CVis ou pointes : 6 Ø 5 ; Oblong : 1 Ø 8,5 - 1 Ø 11

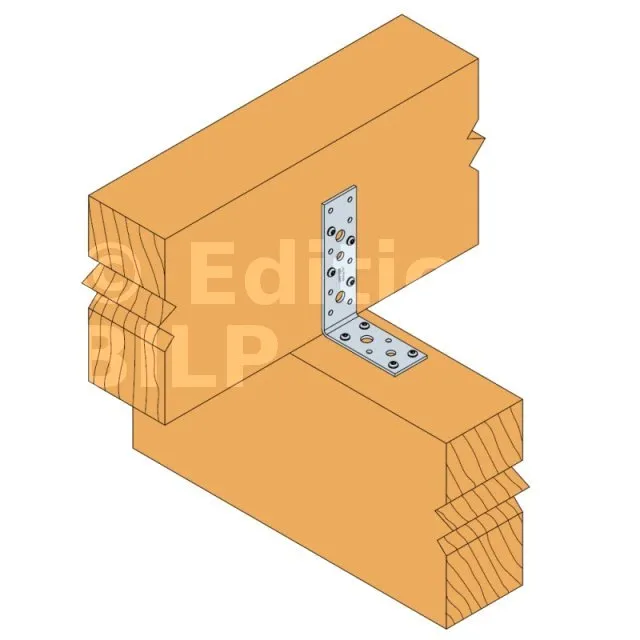

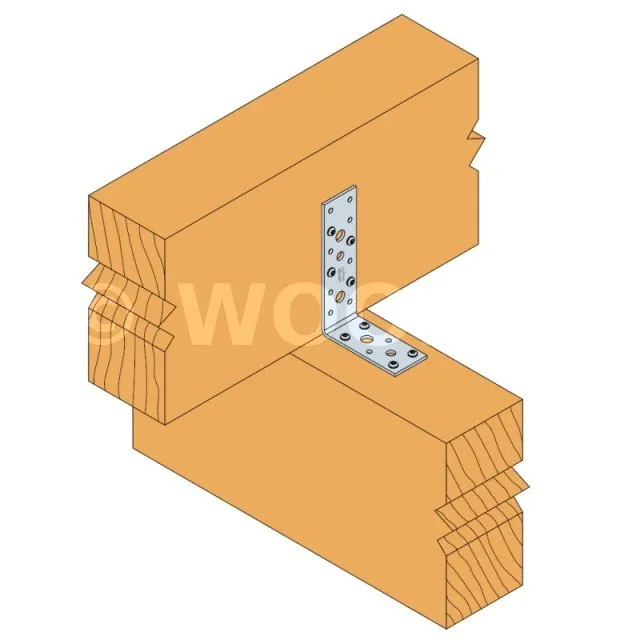

- Fixation bois/bois - type poutre/poutreAile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres

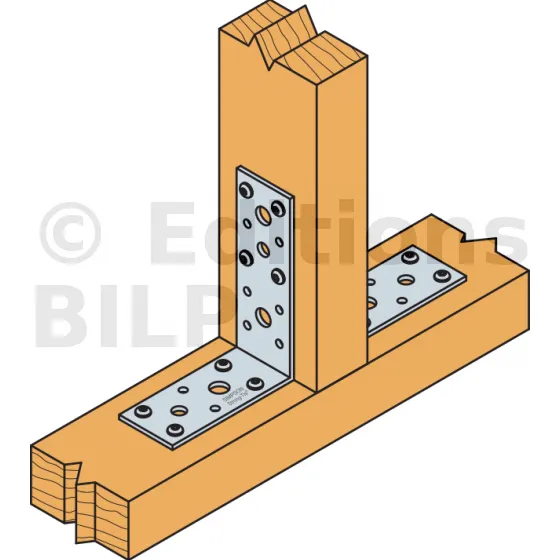

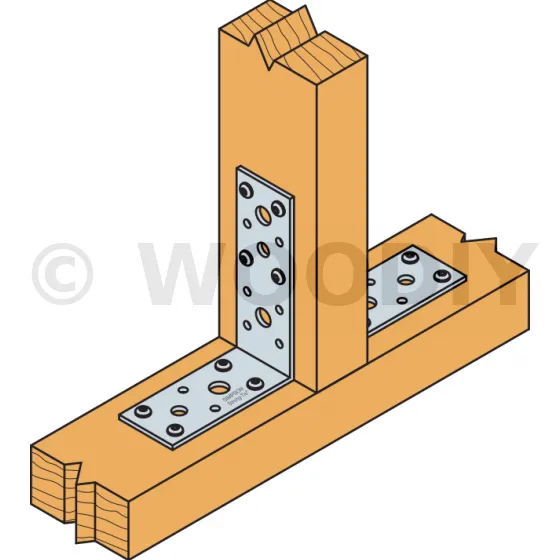

- Fixation bois/bois - type poteau/poutreAile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
- Code EAN3523140208220

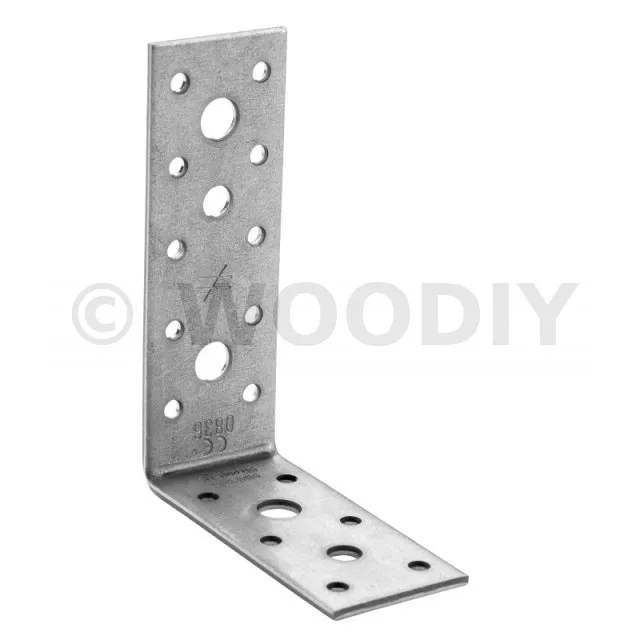

Equerre structurelle AG
L’équerre AG répond à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Déclarations de performance :FR-DoP-e06/0106 ;
Agréments techniques :ETA-06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
Avantages
- Grande rigidité,
- Polyvalence d’applications...
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres...
Données techniques

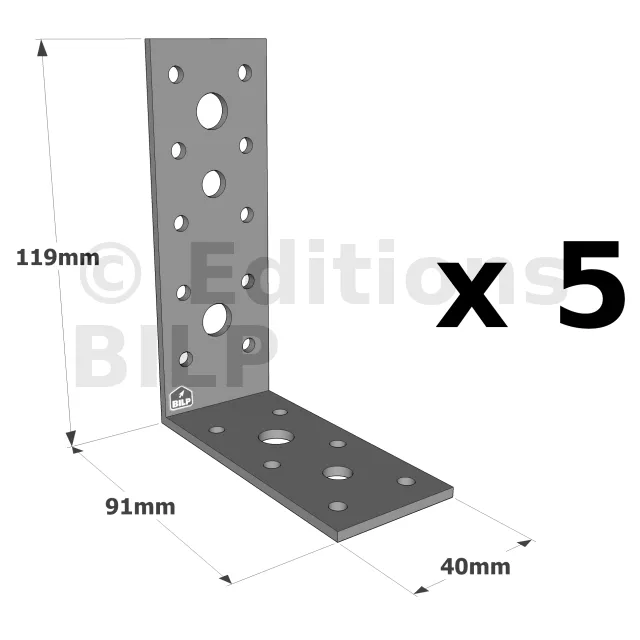

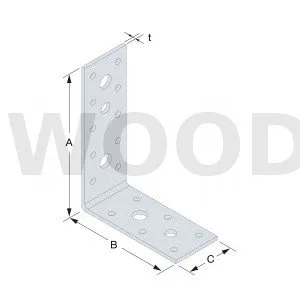

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø8,5 | Ø11 | Ø5 | Ø8,5 | Ø11 | |
| AG40312 | 119 | 91 | 40 | 3 | 10 | 1 | 2 | 6 | 1 | 1 |

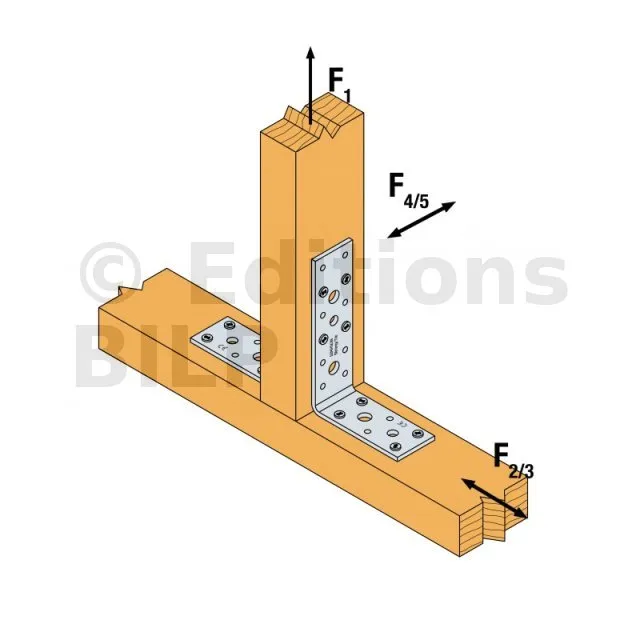

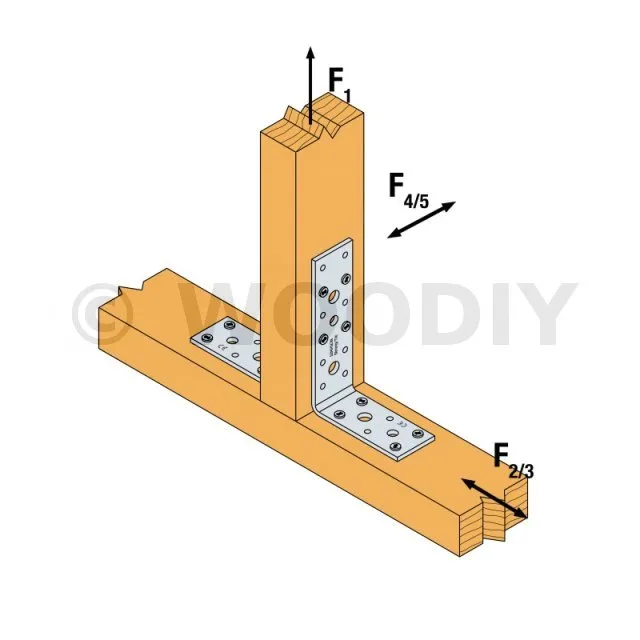

Valeurs Caractéristiques - Bois sur bois
| Références | Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AG40312 | 4 | 4 | 2.5 | 4.3 | 3 | 4.3 | 1.1 | 1.6 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40
- Boulons
- Tirefonds
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M16-130
Sur acier :
- Boulons
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,

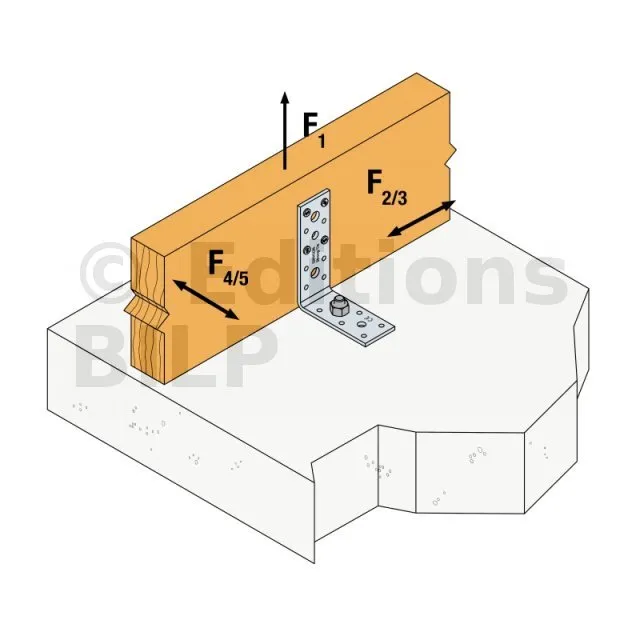

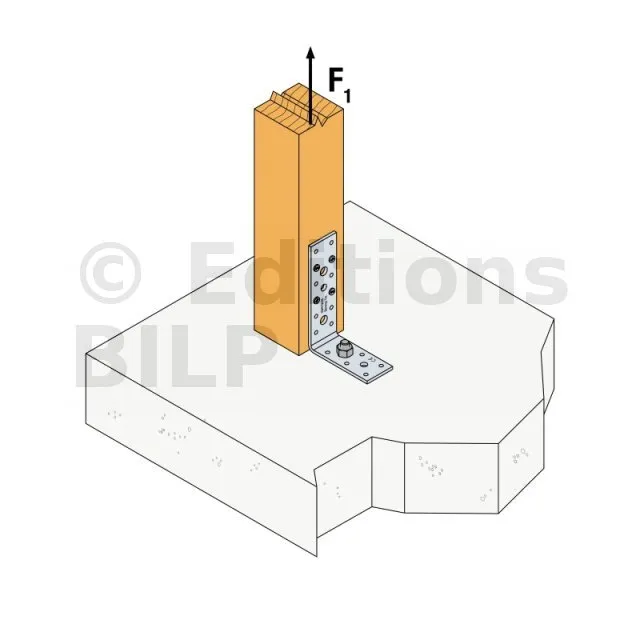

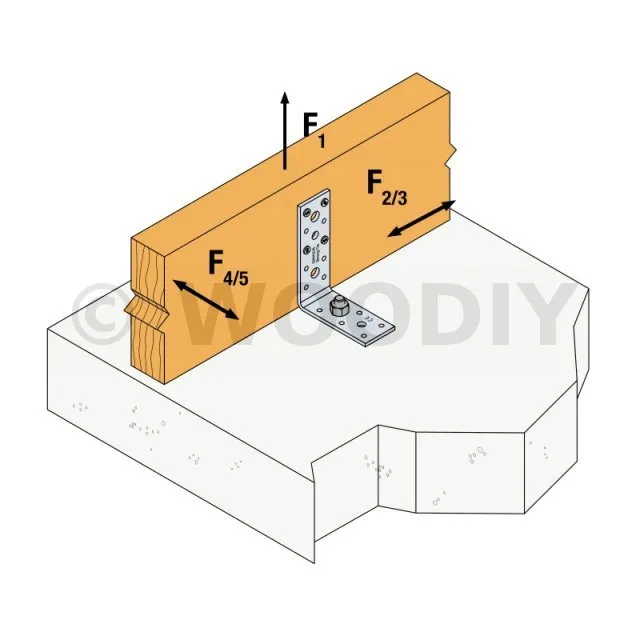

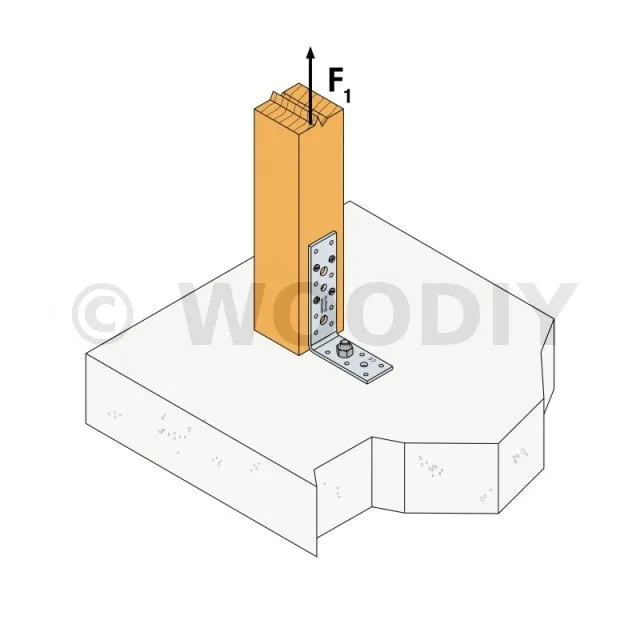

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
