Équerres d’assemblages - Réf. EA666/2_100

bientôt DISPO

Expédition estimée dans 10 jours.

1€⁰⁸

HT / équerre
soit 107.80€ pour 100 équerres

(129.36 € TTC)

Gamme :
- Pour l’intérieur
Largeur :
- 60mm
Epaisseur :
- 2mm
Profondeur :
- 60mm
Hauteur :
- 60mm
Finition :
- GALVA
Conditionnement :
- 100 pièces
Autres choix

Référence
EA666/2_100
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Perçages oblong Aile B
10x42
Perçages oblong Aile C
12x20
Perçage Ø5 Aile B
4
Perçage Ø5 Aile C
4
Code EAN
3523140612607

Équerres d’assemblages

Les équerres d‘assemblage EA permettent de connecter des petites ossatures de menuiserie intérieures et extérieures.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : de 1,5 à 2,5 mm selon les modèles.

Avantages :

Gamme large pour une variété d’utilisations,
Utilisable sur bois et sur béton.

Applications

Support :

Porteur : bois massif, bois composite, lamellé collé, fermes triangulées, profilés,...
Porté : bois, béton, acier...

Domaines d’utilisation :

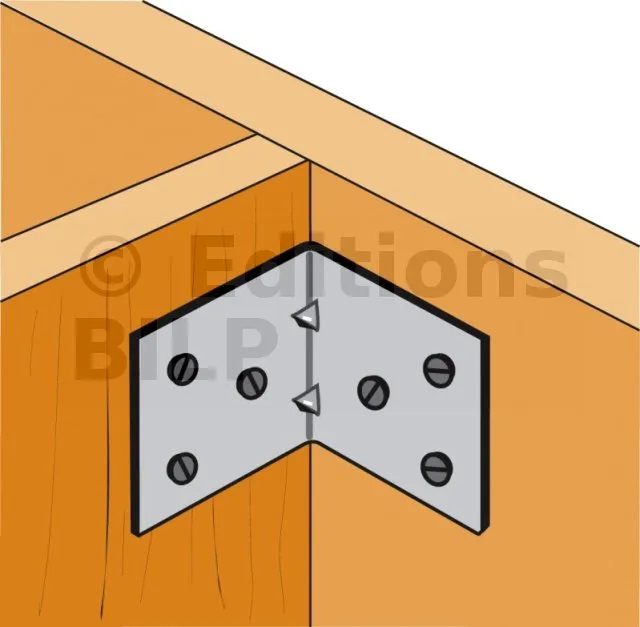

Aménagements intérieurs
Meubles, consoles,
Petites ossatures,
Encadrements de portes et fenêtres...

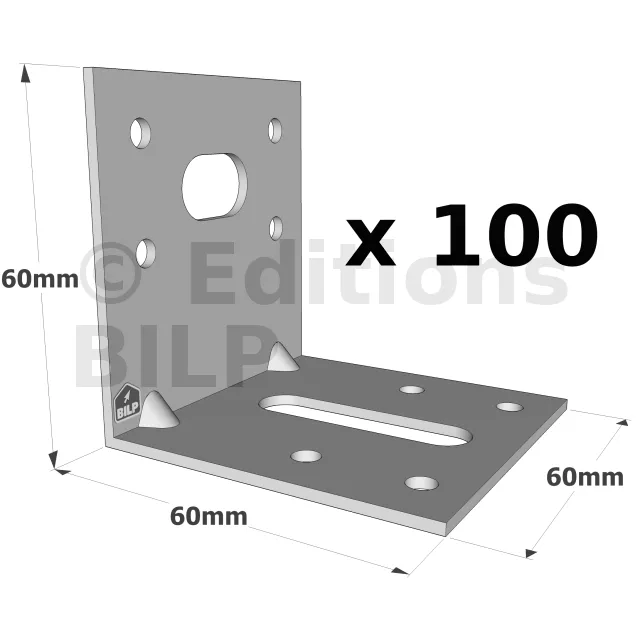

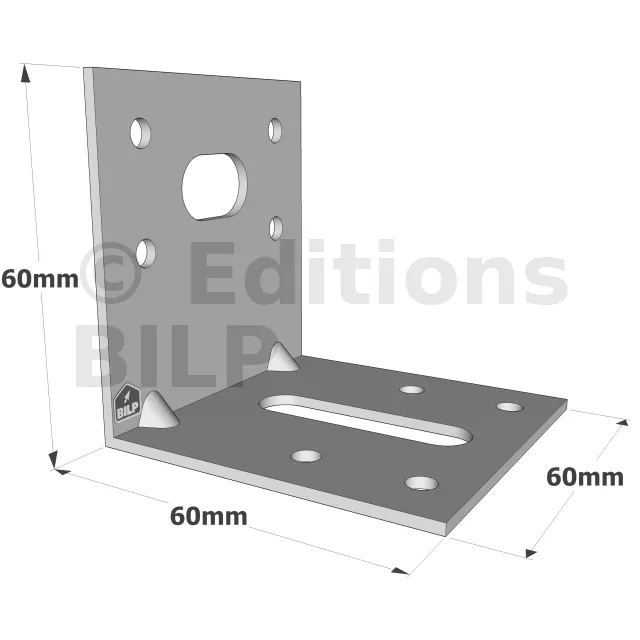

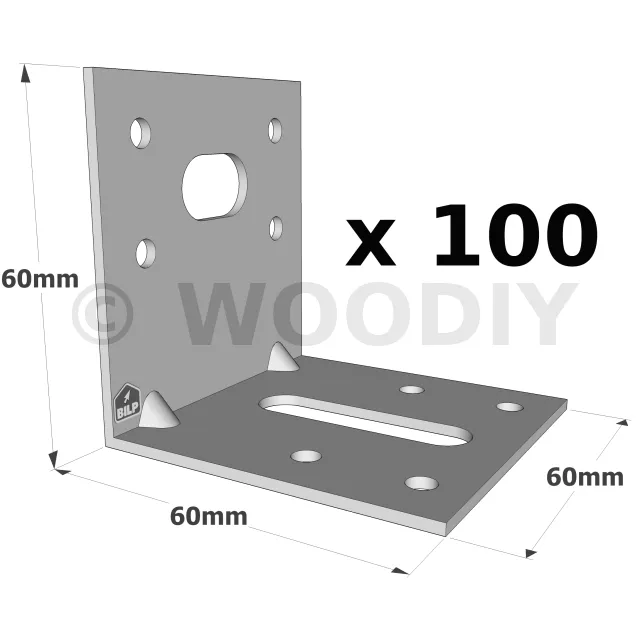

Dimensions et perçages

	Dimensions [mm]				Perçages [mm]
					Aile B			Aile C
Références	Largeur	Hauteur	Profondeur	Ep	Ø5	Ø11	Oblong	Ø5	Ø11	Oblong
EA442/2	20	40	40	2	2	—	—	2	—	—
EA444/2	40	40	40	2	3	—	—	3	—	—
EA446/2	60	40	40	2	4	—	—	4	—	—
EA534/2	40	50	30	2	4	1	—	3	—	—
EA554/2	40	50	50	2	4	1	—	4	1	—
EA644/2	40	60	40	2	4	—	10x20	4	1	—
EA664/1,5	40	60	60	1.5	6	—	10x30	4	—	10x20
EA664/2	40	60	60	2	6	—	10x30	4	—	10x20
EA666/2	60	60	60	2	4	—	10x42	4	—	12x20
EA754/1,5	40	70	50	1.5	6	—	10x30	5	—	10x20
EA754/2	40	70	50	2	6	—	10x30	5	—	10x20
EA756/2	60	70	50	2	6	—	10x42	4	—	12x20
EA844/2	40	80	40	2	6	—	8x40	4	—	12x20
EA954/2,5	40	90	50	2.5	7	—	8x50	5	—	12x20
EA956/2,5	60	90	50	2.5	8	—	10x52	4	—	12x20
EA1064/2,5	40	100	60	2.5	7	—	8x50	5	—	12x20
EA1066/2,5	60	100	60	2.5	8	—	10x52	5	—	12x20

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fixations
Sur bois :

Pointes annelées CNA4,0.
Vis CSA5,0.

Sur béton :

Chevilles à frapper HIPC 6-40/10 ou HIPC 8-60/20.

Sur métal :

Boulons.
Boulons HR.
Rivets...

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

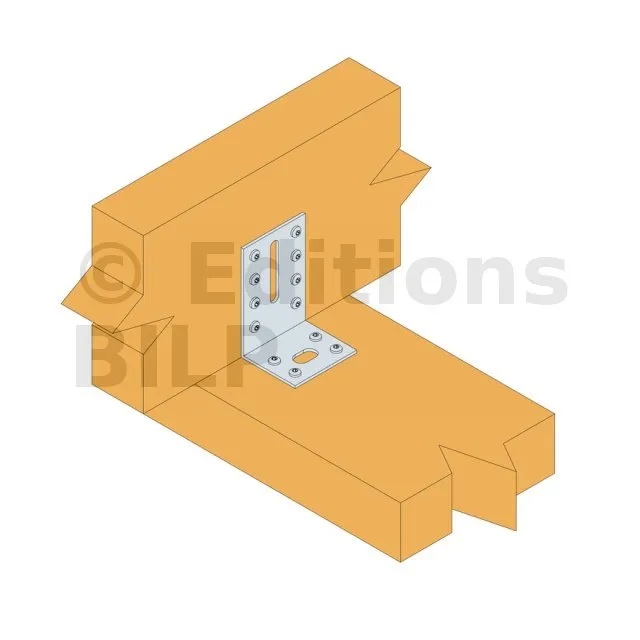

Fixation bois/bois

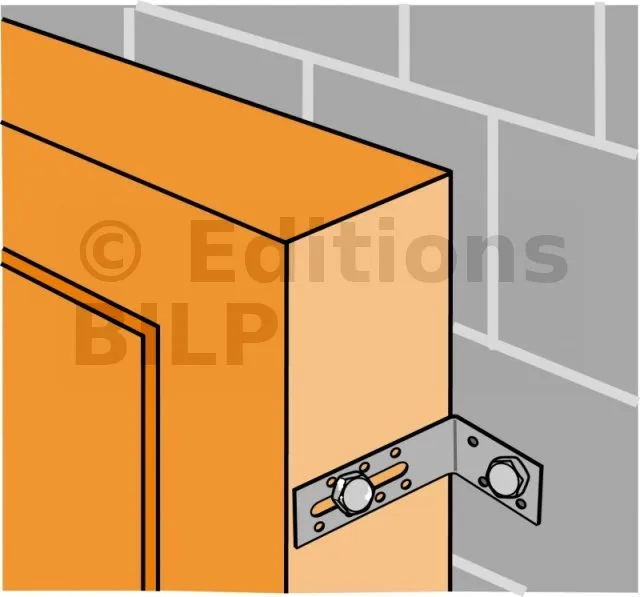

Fixation bois/support rigide
