Grande équerre renforcée - Réf. E9S/2.5_5
- RéférenceE9S/2.5_5
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- Perçages Aile B8Ø5 et 1Ø11
- Fixation bois/bois - type poteau/poutre2 équerres ; Aile A : 10 ; Aile B : 8 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
- Code EAN3523140208220
- Fixation BOIS/BOIS - clouage total2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 8CNA Ø4.0x35 ou Ø4.0x50 mm
- Perçages Aile A14Ø5, 1Ø11 et 1Ø11x34

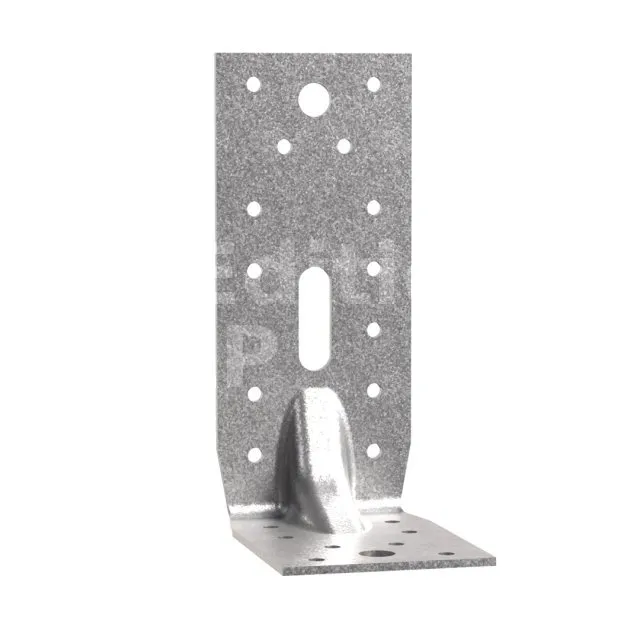

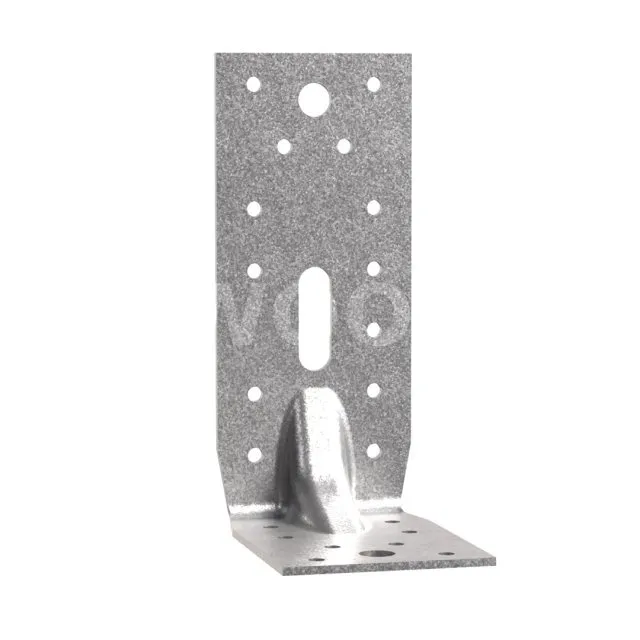

Grande équerre renforcée E9S/2,5
Les équerres renforcées E9S permettent des liaisons structurelles d’élements de charpente ou de montants d’ossature bois en MILIEU HUMIDE.
Caractéristiques
Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2,5 mm.
Avantages
- Grande rigidité,
- Grande variété d’utilisations.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

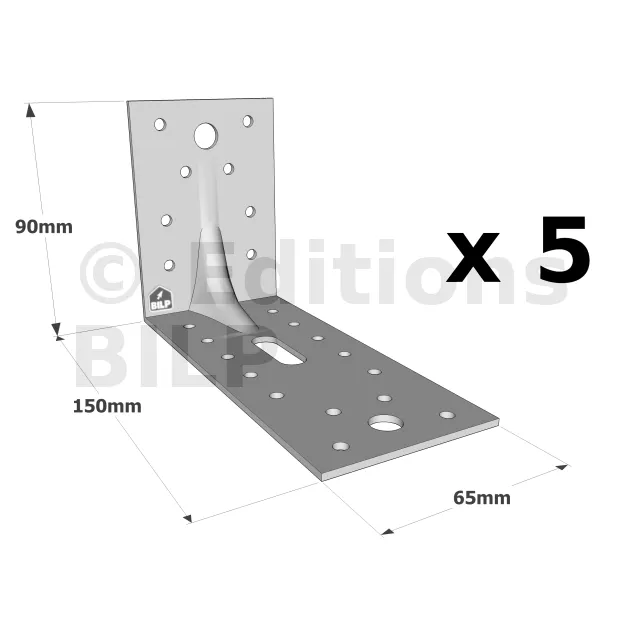

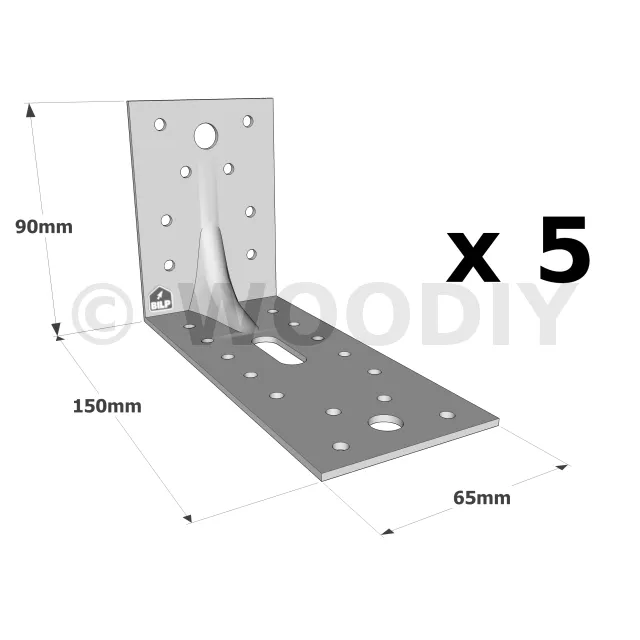

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø11x34 | Ø5 | Ø11 | |
| E9S/2,5 | 150 | 90 | 65 | 2.5 | 14 | 1 | 1 | 8 | 1 |

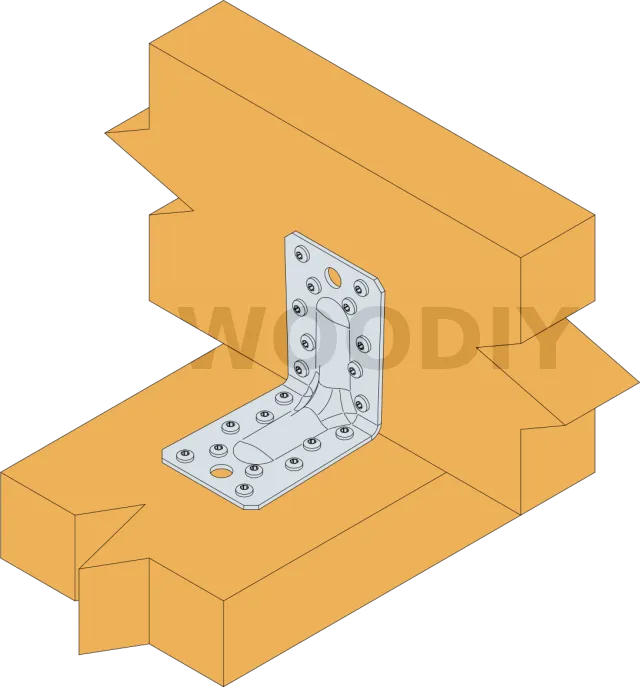

Valeurs caractéristiques simplifiées - Connexion bois sur bois - 2 équerres
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E9S/2,5 | 12 | 8 | 4.7 | 7.9 | 8.8 | 11.8 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

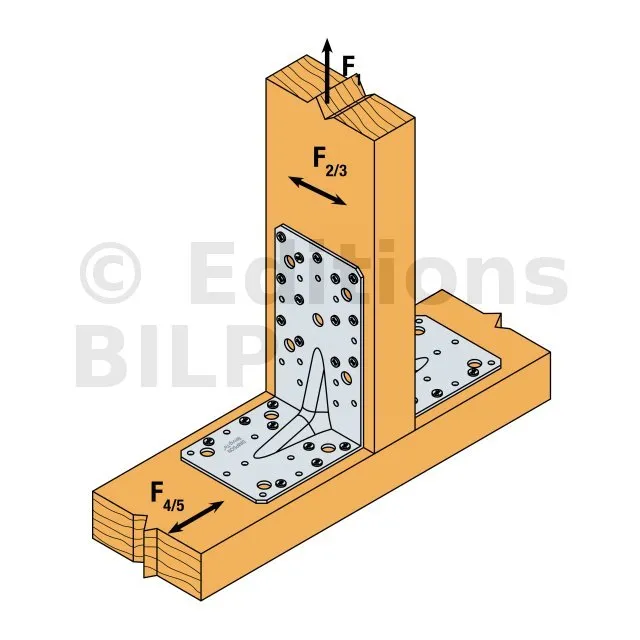

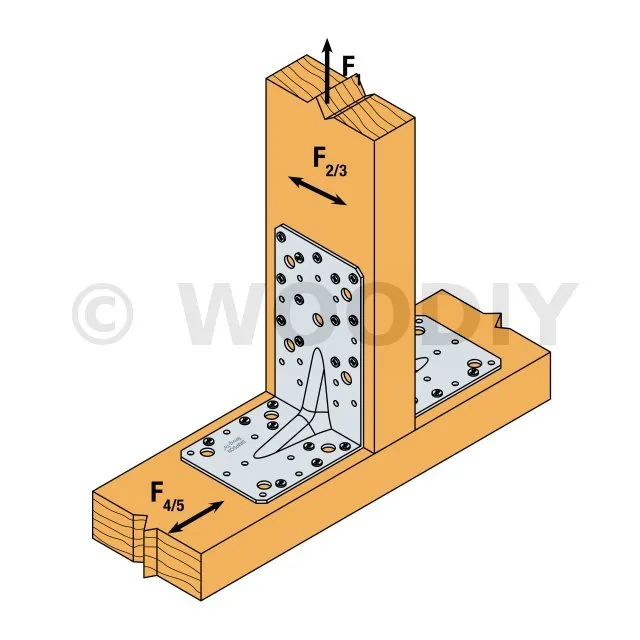

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres
| Références | Valeurs caractéristiques - Connexion poteau bois sur poutre | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E9S/2,5 | 10 | 8 | 2.8 | 4.6 | 7 | 9.6 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
