Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E9/2.5

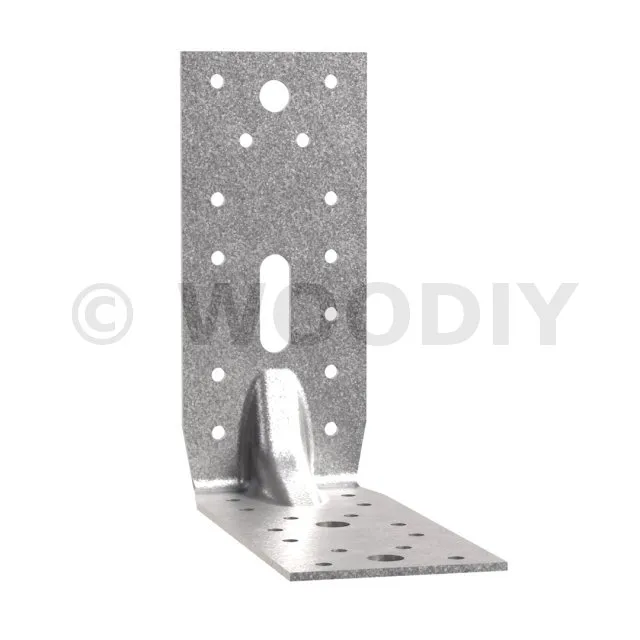

Grande équerre renforcée E9/2,5

Caractéristiques

Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Polyvalence d’utilisations.

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

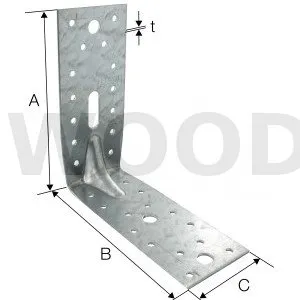

Dimensions

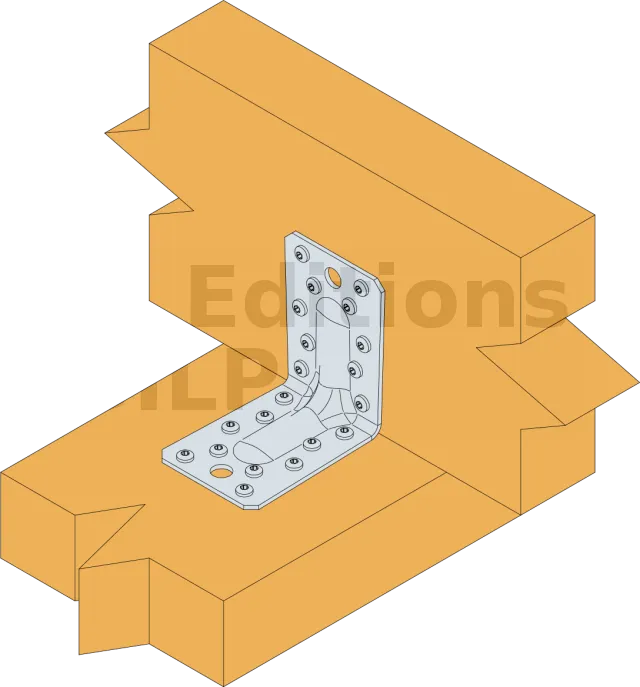

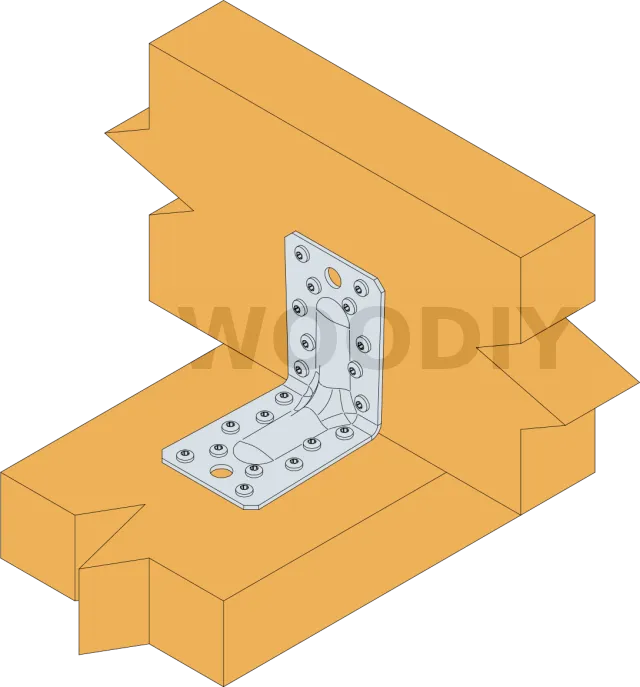

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

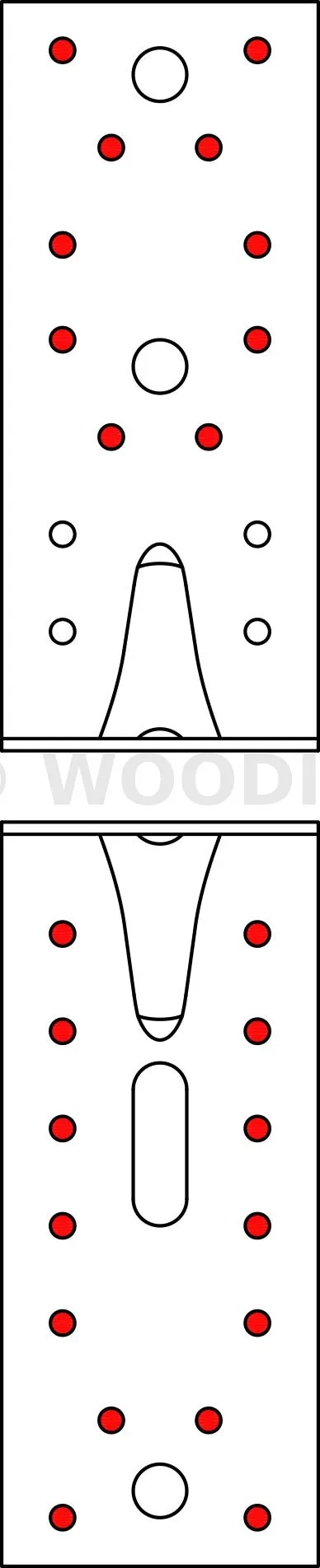

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

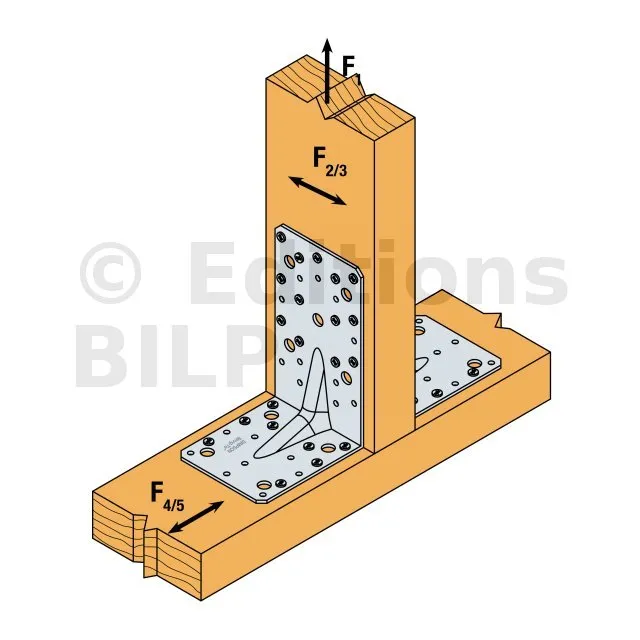

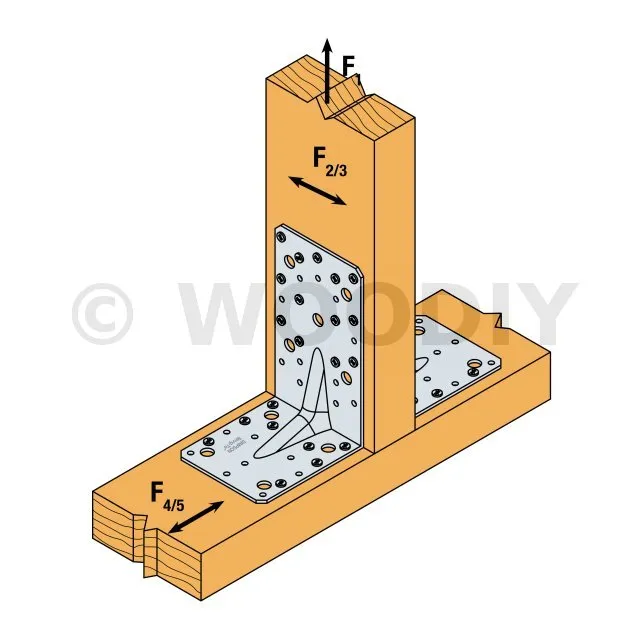

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

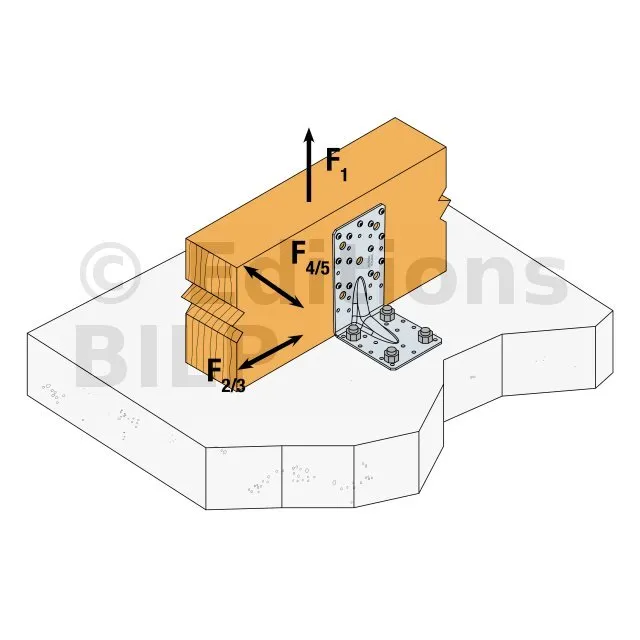

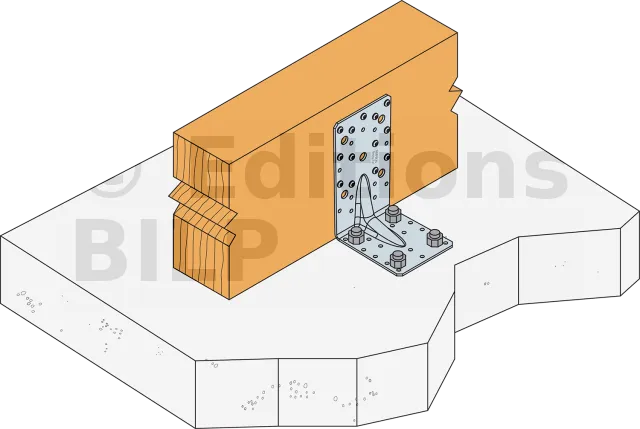

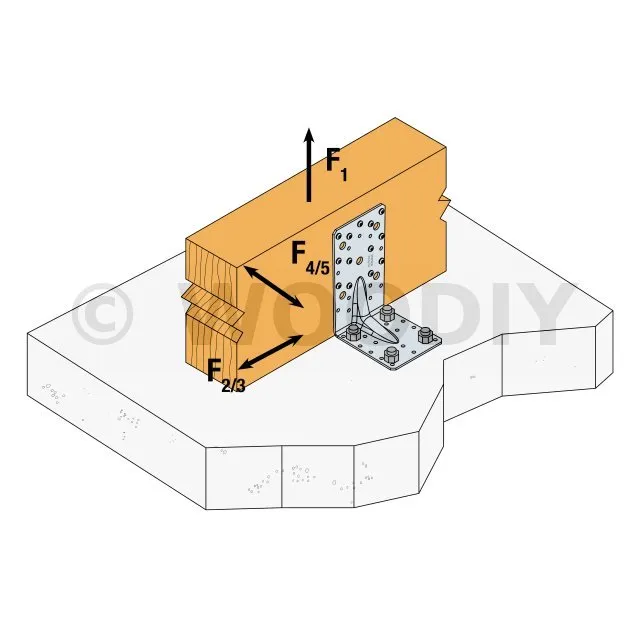

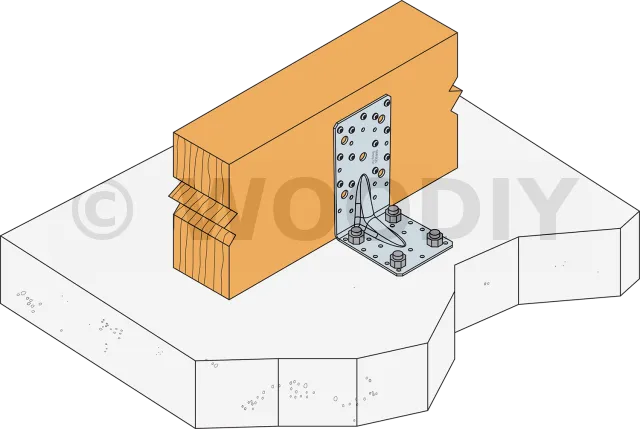

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
